عندما تحتاج الأنظمة الهيدروليكية إلى حمل الأحمال الثقيلة بأمان أو منع التدفق العكسي غير المرغوب فيه للسوائل، غالبًا ما يلجأ المهندسون إلى صمامات الفحص التجريبية. ومن بين هذه المنتجات، يبرز نوع SL الذي تصنعه شركة Bosch Rexroth كحل موثوق به لتطبيقات المعدات الصناعية والمتنقلة. يشرح هذا الدليل ما يجعل صمام عدم الرجوع التجريبي SL مختلفًا عن أنواع الصمامات الأخرى، وكيف يعمل، ومتى يجب أن تفكر في استخدامه في النظام الهيدروليكي لديك.
ما هو صمام الاختيار التجريبي SL؟

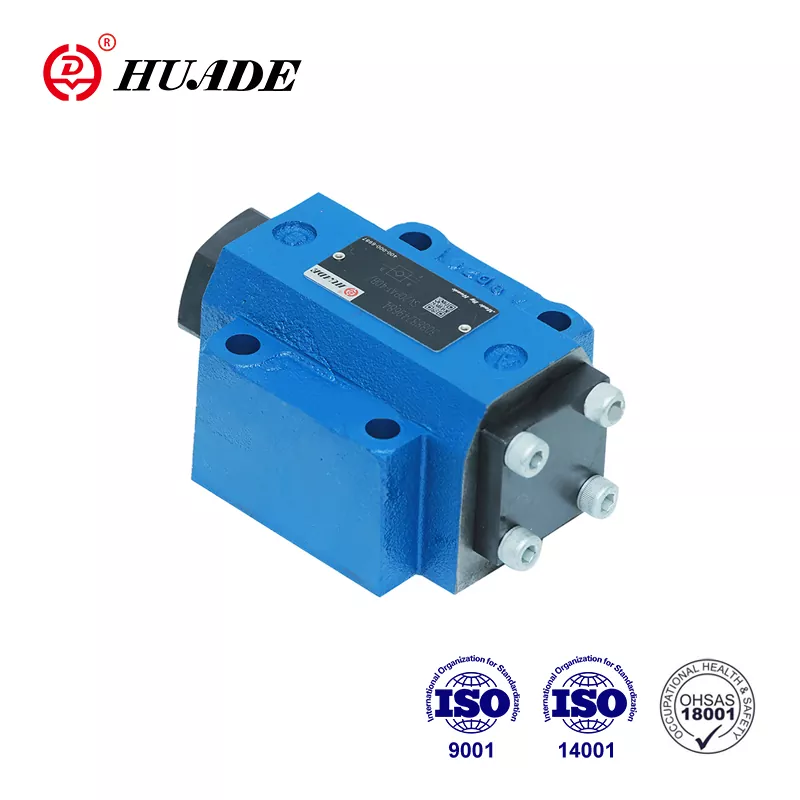

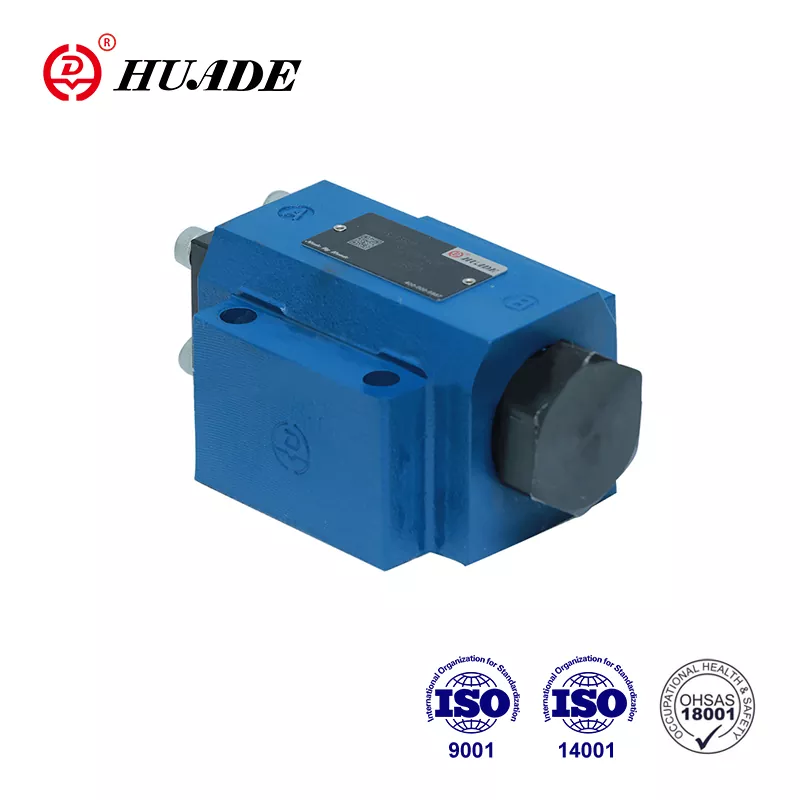

صمام الفحص التجريبي SL هو مكون هيدروليكي يسمح للسائل بالتدفق بحرية في اتجاه واحد بينما يمنع التدفق في الاتجاه المعاكس حتى تطلقه إشارة تجريبية. تشير تسمية "SL" على وجه التحديد إلى نوع التصريف الخارجي من سلسلة SV من Bosch Rexroth، المصمم للتطبيقات التي يحتاج فيها الزيت الدليلي إلى التصريف بشكل منفصل عن الدائرة الرئيسية.
يستخدم الصمام تصميمًا قفازيًا ويمكن تركيبه على لوحة فرعية أو توصيله من خلال منافذ ملولبة. عندما يتدفق السائل من المنفذ A إلى المنفذ B، يفتح الصمام بسهولة بأقل مقاومة. عندما يحاول الضغط دفع السائل مرة أخرى من B إلى A، يُغلق الصمام تمامًا دون أي تسرب. الطريقة الوحيدة لفتح الصمام في الاتجاه المعاكس هي من خلال تطبيق ضغط دليلي على المنفذ X، والذي يرفع القفاز ميكانيكيًا ويسمح بالتدفق المتحكم فيه.
يكمن الاختلاف الرئيسي بين صمام الفحص التجريبي SL ونموذج SV القياسي في ميزة التصريف الخارجي. بينما تقوم صمامات SV بتصريف الزيت التجريبي داخليًا مرة أخرى إلى النظام، تقوم صمامات SL بتوجيه هذا الزيت للخارج عبر منفذ منفصل Y. يمنح هذا التصريف الخارجي المصممين مرونة أكبر عند بناء دوائر هيدروليكية معقدة، خاصة عندما يحتاج الاستنزاف الدليلي إلى الاتصال بالخزان بشكل مستقل أو عندما قد يتسبب الصرف الداخلي في حدوث تداخل في الضغط.
كيف يعمل الطيار فحص الصمام SL
يساعد فهم مبدأ عمل صمام الفحص التجريبي SL في تفسير سبب أدائه الجيد في تطبيقات حمل الأحمال. يحتوي الصمام على عدة مكونات رئيسية: الجسم الرئيسي، والقفاز الأساسي، والقفاز الطيار، وزنبركات الضغط، ومكبس التحكم. تعمل هذه الأجزاء معًا لإنشاء ثلاثة أوضاع تشغيل متميزة.
أثناء التدفق الحر من A إلى B، يدفع السائل الهيدروليكي مباشرة نحو القفاز، مما يفتحه بمقاومة قليلة جدًا. يظل انخفاض الضغط عبر الصمام أقل من 5 بار بمعدلات التدفق الاسمية، مما يعني الحد الأدنى من فقدان الطاقة. يتصل اتجاه التدفق الحر هذا عادةً بجانب المضخة في الدائرة الهيدروليكية.
عندما يتراكم الضغط في الاتجاه المعاكس من B إلى A، يتحد ضغط النظام مع قوة الزنبرك لدفع القفاز بقوة نحو مقعده. وهذا يخلق ختمًا كاملاً دون أي تسرب، وهو أمر ضروري لتثبيت الأحمال في موضعها. على سبيل المثال، لن تنجرف الأسطوانة الهيدروليكية العمودية إلى الأسفل حتى في ظل الحمل الكامل لأن صمام عدم الرجوع الذي يعمل بالدليل SL يحافظ على انسداد مثالي.
يتم تنشيط الوضع الثالث عند تطبيق الضغط الدليلي على المنفذ X. ويعمل هذا الضغط على مكبس التحكم، الذي يتمتع بمساحة سطحية أكبر من القفاز الرئيسي. تتيح الميزة الميكانيكية للضغط التجريبي المنخفض نسبيًا التغلب على ضغط النظام المرتفع على الجانب المسدود. في تكوين SL، يفصل منفذ التصريف الخارجي Y غرفة الدليل عن المنفذ A، مما يضمن أن ضغط التحكم المقصود فقط هو الذي يعمل على المكبس دون تدخل من جانب الحمولة.
تشتمل بعض نماذج صمامات عدم الرجوع (SL) التي يتم تشغيلها بشكل تجريبي على ميزة تخفيف الضغط، والتي يتم تحديدها بالحرف "A" في تسمية النموذج. تحتوي هذه الصمامات على قفاز كروي صغير يفتح قليلاً قبل أن يرتفع القفاز الرئيسي. يعمل هذا الفتح المرحلي على تحرير الضغط المحبوس تدريجيًا، مما يقلل الصدمات والضوضاء في النظام الهيدروليكي لديك. يتم فتح النوع "B" مباشرة بدون مرحلة ما قبل الفتح هذه، مما يوفر استجابة أسرع ولكن من المحتمل أن يولد المزيد من طفرات الضغط.
يعتمد الحد الأدنى من الضغط التجريبي المطلوب على ضغط الحمولة الذي تحتاج إلى التغلب عليه. يحسب المهندسون ذلك باستخدام الصيغة: يجب أن يكون ضغط الطيار أقل من ضغط الحمولة مضروبًا في نسبة مساحة القفاز للتحكم في منطقة المكبس. لأغراض عملية، تحتاج معظم نماذج SL لصمام عدم الرجوع الذي يتم تشغيله بشكل تجريبي إلى 5 بار على الأقل من الضغط الدليلي لبدء الفتح، مع اختلاف المتطلبات الدقيقة بناءً على ظروف الحمل وحجم الصمام.
المواصفات الفنية وبيانات الأداء
تقوم شركة Bosch Rexroth بتصنيع نماذج SL لصمامات عدم الرجوع التي تعمل بشكل تجريبي بأحجام اسمية تتراوح من NG10 إلى NG32، وتغطي مجموعة واسعة من التطبيقات الصناعية. تتعامل هذه الصمامات مع أقصى ضغط يصل إلى 315 بار ومعدلات تدفق تصل إلى 550 لترًا في الدقيقة، مما يجعلها مناسبة للأنظمة الهيدروليكية كثيرة المتطلبات.
يعمل أصغر حجم NG10 بشكل جيد مع الآلات صغيرة الحجم، حيث يتعامل مع ما يصل إلى 100 لتر في الدقيقة مع حجم تحكم يبلغ 2.5 سم مكعب فقط في المنفذ X. وتدعم صمامات NG16 وNG20 متوسطة المدى معدلات تدفق تصل إلى 300 لتر في الدقيقة، بينما تستوعب أكبر موديلات NG25 وNG32 550 لترًا في الدقيقة للمعدات الصناعية الثقيلة. يحافظ كل حجم على نفس الحد الأقصى لضغط العمل البالغ 315 بار، على الرغم من أن ضغط التحكم يمكن أن يتراوح من 5 إلى 315 بار حسب احتياجات التطبيق لديك.
اعتبارات الوزن مهمة لمصممي الأجهزة المحمولة. يزن صمام عدم الرجوع SL الذي يعمل طيارًا NG10 في تكوين التركيب على اللوحة الفرعية حوالي 1.8 كجم، بينما يصل وزن طراز NG32 إلى 7.8 كجم. تضيف إصدارات الاتصال الملولب ما يقرب من 0.3 كجم إلى هذه الأرقام. تختلف الأبعاد المادية وفقًا لذلك، حيث يبلغ طول NG10 حوالي 100.8 ملم ويستخدم خيوط منفذ G1/4، بينما يمتد NG32 إلى 140 ملم مع منافذ G1 1/2.
يغطي أداء درجة الحرارة الظروف الصناعية النموذجية. مع أختام NBR القياسية، يعمل صمام عدم الرجوع SL الذي يتم تشغيله بشكل تجريبي بشكل موثوق من درجة حرارة سالب 30 درجة مئوية إلى موجب 80 درجة مئوية. إذا كان تطبيقك يتضمن درجات حرارة أعلى أو سوائل قوية، فإن مادة الختم FKM توفر مقاومة أفضل. يقبل الصمام السوائل الهيدروليكية ذات اللزوجة التي تتراوح من 2.8 إلى 500 ملليمتر مربع في الثانية، على الرغم من أن الأداء الأمثل يحدث مع زيت HLP46 القياسي عند 40 درجة مئوية.
يظل التحكم في التلوث أمرًا بالغ الأهمية لإطالة عمر الصمام. توصي شركة Bosch Rexroth بالحفاظ على نظافة السوائل وفقًا لمعيار ISO 4406 فئة 20/18/15 أو أفضل. يساعد اتباع معايير الترشيح RE 50070 الخاصة بها على منع انسداد الممرات التجريبية، وهو أحد أوضاع الفشل الأكثر شيوعًا لصمامات الفحص التي يتم تشغيلها بشكل تجريبي.
اختيار النموذج المناسب لتطبيقك
يعتمد الاختيار بين متغيرات SL لصمام عدم الرجوع الذي يتم تشغيله بشكل تجريبي على عدة عوامل في تصميم النظام الهيدروليكي لديك. يعمل تكوين SL التجريبي الفردي الأساسي بشكل جيد عندما تحتاج إلى التحكم في التدفق في اتجاه واحد فقط. يعد هذا الإعداد شائعًا في تطبيقات الأسطوانات العمودية حيث تحاول الجاذبية سحب الحمل إلى الأسفل وتحتاج إلى إمكانية التحرير عن بعد.
توفر الإصدارات التجريبية المزدوجة التحكم في كلا الاتجاهين، مما يجعلها مثالية للأسطوانات مزدوجة الفعل التي تتطلب تثبيت الحمل على طرفي الشوط. غالبًا ما تستخدم معدات البناء مثل أذرع الحفارات هذا التكوين لمنع الانجراف في أي من الاتجاهين عندما يقوم المشغل بتحرير عناصر التحكم. تضمن الميزة التجريبية المزدوجة لصمام الفحص التجريبي SL بقاء الحمولة في مكانها بالضبط، بغض النظر عن القوى الخارجية.
يصبح خيار تخفيف الضغط مهمًا عندما يواجه نظامك فروقًا عالية في الضغط أو عندما يؤدي تحرير الضغط المفاجئ إلى إتلاف المكونات. تعمل الطرازات من النوع A المزودة بمرحلة ما قبل الفتح للقفاز الكروي على تقليل الصدمات في الخطوط الهيدروليكية وتقليل الضوضاء أثناء تبديل الصمام. وهذا يجعلها مفضلة للتطبيقات التي تكون فيها راحة المشغل مهمة أو حيث قد تؤدي ارتفاعات الضغط إلى الإضرار بالمكونات الحساسة. تستجيب نماذج النوع B بدون الفتح المسبق بسرعة أكبر وتعمل بشكل جيد عندما يكون التشغيل السريع للصمام أكثر أهمية من تحرير الضغط التدريجي.
يعتمد اختيار طريقة الاتصال على بنية النظام لديك. يسمح تركيب اللوحة الفرعية وفقًا لمعايير DIN 24340 بتكامل المشعب المدمج والسباكة النظيفة، وهو أمر ذو قيمة خاصة في المعدات المتنقلة حيث تكون المساحة محدودة. توفر التوصيلات المترابطة مرونة أكبر للتطبيقات أو الأنظمة التحديثية حيث لا يكون التركيب المشعب عمليًا. يدعم صمام عدم الرجوع الذي يتم تشغيله بشكل تجريبي كلا النهجين بأبعاد متوافقة.
يوفر تعديل ضغط الفتح معلمة ضبط أخرى. تستخدم الطرازات القياسية إعدادات التحميل المسبق الزنبركي بين 1.5 و10 بار، والتي تحدد مقدار الضغط العكسي الذي ينشأ قبل تثبيت المقعد الرئيسي. تتيح ضغوط الفتح المنخفضة تدفقًا حرًا أسهل ولكنها قد تتسبب في إعادة تثبيت الصمام لاحقًا أثناء تسوس الضغط. تضمن ضغوط الفتح الأعلى الجلوس الإيجابي ولكنها تزيد من انخفاض الضغط في اتجاه التدفق الحر.
حيث تعمل صمامات الفحص التجريبية SL بشكل أفضل
تعتمد الأتمتة الصناعية بشكل كبير على تقنية SL لصمام الفحص التجريبي للتحكم الدقيق في الحمل. تستخدم مكابس التصنيع هذه الصمامات للحفاظ على موضع المكبس أثناء دورات الضغط، مما يمنع اللوحة العلوية الثقيلة من الانجراف عند انخفاض الضغط الهيدروليكي. تستخدم آلات القولبة بالحقن إعدادات مماثلة للحفاظ على أنصاف القالب مغلقة تحت قوة تثبيت عالية، مما يضمن جودة الجزء المتسقة.
ربما تمثل المعدات المتنقلة أكبر مجال تطبيق لصمام الفحص التجريبي SL. تحتاج الحفارات والجرافات ذات العجلات والجرافات الخلفية جميعها إلى حمل موثوق للحمل في دوائر ذراع الرافعة والذراع والدلو الخاصة بها. عندما يقوم المشغل بإيقاف الماكينة مع رفع الجرافة، يمنع صمام الفحص الدليلي التشغيل الحمولة من الزحف إلى الأسفل بسبب تسرب ختم الأسطوانة أو التمدد الحراري للزيت المحتبس. يعمل تكوين الصرف الخارجي لصمامات SL بشكل جيد بشكل خاص في هذه التطبيقات لأنه يتجنب ردود فعل الضغط الداخلي التي قد تسبب عدم الاستقرار.
تتطلب تطبيقات الرافعات موثوقية أعلى لأن قطرات الحمولة تشكل مخاطر خطيرة على السلامة. تستخدم مثبتات أذرع الامتداد في الرافعات المتنقلة صمامات فحص تعمل بشكل تجريبي SL للحفاظ على موضعها لأيام أو أسابيع أثناء عمليات الرفع الممتدة. تضمن خاصية التسرب الصفري بقاء الرافعة مستوية طوال العملية. تشتمل العديد من تصميمات الرافعات على صمامات فحص مزدوجة تعمل بشكل تجريبي على جانبي كل أسطوانة، مما يؤدي إلى الاحتفاظ بالحمل الزائد الذي يستمر في العمل حتى في حالة فشل أحد الصمامات.
اكتشفت مرافق معالجة المياه أن نماذج SL لصمام الفحص الذي يتم تشغيله بشكل تجريبي تعمل على تبسيط إجراءات الصيانة. تستخدم محطات الضخ هذه الصمامات لعزل المحركات أثناء الخدمة مع السماح بالتنشيط عن بعد للتنظيف العكسي للمرشحات. يتيح الصرف التجريبي الخارجي لموظفي الصيانة التحكم في فتح الصمام من مسافة آمنة، مما يبقي العمال بعيدًا عن مناطق الضغط العالي. تعمل هذه الإمكانية عن بعد على تقليل وقت التوقف عن العمل وتحسين السلامة مقارنة بصمامات العزل التي يتم تشغيلها يدويًا.
تمثل أنظمة التحكم في درجة حرارة شفرات توربينات الرياح تطبيقًا متزايدًا لصمامات الفحص التجريبية. تتصل كل شفرة بأسطوانات هيدروليكية تقوم بضبط الزاوية بالنسبة للرياح. يحافظ صمام الفحص التجريبي SL على موضع الشفرة أثناء التشغيل العادي بينما يسمح بالتعديل السريع عند تغير ظروف الرياح. تعتبر مواصفات التسرب الصفري مهمة هنا لأنه حتى التغييرات الصغيرة في زاوية الشفرة تؤثر على كفاءة التوربينات والتحميل الهيكلي.
تستفيد معدات مناولة المواد مثل الرافعات الشوكية من التحكم الدقيق الذي توفره هذه الصمامات. تحتاج أسطوانات رفع الصاري إلى حمل الأحمال على أي ارتفاع دون انحراف، وهو ما ينجزه صمام عدم الرجوع SL الذي يشغله الطيار بشكل موثوق. يسمح الإصدار التجريبي المزدوج بالخفض المتحكم فيه حتى في ظل الأحمال الثقيلة عن طريق تعديل الضغط التجريبي لإنشاء هبوط سلس بدلاً من السقوط الحر.
المزايا التي تجعل صمامات SL متميزة
الميزة الأكثر أهمية لصمام الفحص التجريبي SL هي خاصية التسرب الصفري في الاتجاه المسدود. على عكس صمامات الفحص ذات الفعل المباشر التي قد تتسرب قليلاً تحت الضغط العالي، أو صمامات الموازنة التي لديها بطبيعتها بعض التسرب المتحكم فيه، فإن صمام SL يخلق ختمًا مثاليًا. وهذا أمر مهم للغاية بالنسبة لحمل الحمل الثابت حيث يتراكم حتى الانجراف البسيط بمرور الوقت ويؤدي إلى أخطاء كبيرة في الموضع.
تعمل إمكانية التحكم عن بعد على توسيع نطاق وصول المشغل وتحسين السلامة. من خلال تطبيق الضغط التجريبي من مكان بعيد، يمكنك تحرير الأحمال دون الوقوف بالقرب من المعدات التي يحتمل أن تكون خطرة. يمكن أيضًا أن تتكامل أنظمة التوقف في حالات الطوارئ مع دوائر SL لصمام الفحص الذي يتم تشغيله بشكل تجريبي، مما يؤدي إلى تحرير الأحمال المحتجزة تلقائيًا عند تنشيط أقفال الأمان. تثبت هذه المرونة قيمتها في الأنظمة الآلية حيث يجب تقليل التدخل البشري إلى الحد الأدنى.
تساعد سعة التدفق العالية بالنسبة لحجم الصمام مصممي النظام على تقليل حجم المكونات. تتعامل أكبر موديلات SL ذات صمام عدم الرجوع الذي يتم تشغيله بشكل تجريبي مع 550 لترًا في الدقيقة، وهو ما يكفي لمعظم الأسطوانات الصناعية، مع الحفاظ على أبعاد التركيب المدمجة. تأتي قدرة التدفق العالي هذه مع انخفاض الضغط المنخفض في اتجاه التدفق الحر، عادةً أقل من 5 بار بمعدلات التدفق الاسمية، مما يعني طاقة مهدرة أقل ودرجات حرارة تشغيل أكثر برودة.
الاستجابة السريعة للظروف المتغيرة تمنح صمامات الفحص التجريبية التي يتم تشغيلها ميزة في التطبيقات الديناميكية. عندما يتم تطبيق الضغط الدليلي، يفتح الصمام بسرعة، وعندما يتحرر الضغط الطيار، يقوم الزنبرك وضغط النظام بإغلاق القفاز على الفور تقريبًا. تعمل متغيرات تخفيف الضغط على إبطاء هذا الإجراء عمدًا لتقليل الصدمة، ولكن حتى هذه النماذج تستجيب بشكل أسرع من أنواع الصمامات البديلة التي تعتمد على احتكاك السوائل أو دوائر القياس المعقدة.
تلغي المرونة ثنائية الاتجاه في التكوينات التجريبية المزدوجة الحاجة إلى صمامات متعددة في الدوائر المعقدة. يمكن لصمام الفحص التجريبي الفردي SL مع مدخلات تجريبية مزدوجة أن يحل محل صمامين منفصلين في التطبيقات التي تتطلب حمل الحمل في كلا الاتجاهين. يؤدي ذلك إلى تقليل عدد الأجزاء ونقاط التسرب المحتملة وتعقيد النظام بشكل عام مع تحسين الموثوقية من خلال عدد أقل من المكونات.
فهم القيود والمخاطر
يخلق التعقيد الهيكلي العيب الأساسي لتصميمات SL لصمام الفحص التجريبي الذي يتم تشغيله مقارنةً بالصمامات الأبسط ذات التأثير المباشر. تعمل المكونات الإضافية، بما في ذلك القفاز الدليلي ومكابس التحكم وممرات الصرف الخارجية، على زيادة تكلفة التصنيع وإنشاء المزيد من نقاط الفشل المحتملة. الممرات التجريبية الصغيرة معرضة بشكل خاص للتلوث، مما قد يمنع إشارة التحكم ويمنع الصمام من الفتح عند الحاجة.
تكون متطلبات الصيانة أعلى بالنسبة لصمامات الفحص التجريبية التي يتم تشغيلها مقارنة بالبدائل الأبسط. تحتاج الممرات التجريبية إلى فحص وتنظيف منتظم لمنع انسدادها. يتطلب تآكل الختم على كل من القفاز الرئيسي والقفاز الدليلي استبدالًا دوريًا، عادةً باستخدام مواد NBR أو FKM اعتمادًا على ظروف السوائل ودرجة الحرارة لديك. تتطلب مهام الصيانة هذه معرفة فنية أكثر من خدمة صمام الفحص الأساسي، مما قد يتطلب تدريبًا متخصصًا لموظفي الصيانة.
يمكن أن تتسبب تطبيقات التحميل الديناميكي في حدوث مشكلات في الثرثرة مع نماذج SL لصمام الفحص التجريبي. عندما تتأرجح الأحمال أو تهتز، قد يفتح الصمام ويغلق بشكل متكرر عند عتبة الضغط الخاصة به، مما يؤدي إلى حدوث ضوضاء وتآكل متسارع. تتعامل صمامات الموازنة مع هذه الظروف الديناميكية بسلاسة أكبر من خلال خصائص الفتح التدريجي. إذا كان تطبيقك يتضمن حركة حمل ثابتة بدلاً من الإمساك الثابت، فقد لا يكون صمام عدم الرجوع الذي يعمل بشكل تجريبي هو الخيار الأفضل.
تمثل تأثيرات التمدد الحراري خطرًا دقيقًا ولكنه حقيقي في تطبيقات صمامات عدم الرجوع التي يتم تشغيلها بشكل تجريبي. عندما يسخن الزيت الهيدروليكي المحصور بين الصمام المغلق والحمل، فإنه يتوسع ويزيد الضغط. يطلق المهندسون أحيانًا على هذا اسم "القفل الحراري" لأن ارتفاع الضغط يمكن أن يصبح شديدًا لدرجة أن إشارة الطيار لا تستطيع التغلب عليه. يمكن أن تؤدي زيادة درجة الحرارة بحوالي 10 درجات مئوية إلى ارتفاع الضغط بما يتجاوز 100 بار في الأحجام المحاصرة. يساعد التصميم في صمامات التنفيس الحراري أو النظر في السوائل المستقرة في درجة الحرارة على تخفيف هذه المخاطر.
اعتبارات التكلفة تجعل نماذج SL لصمام الفحص التجريبي التي يتم تشغيلها أقل جاذبية للتطبيقات البسيطة. يتكلف صمام الفحص الأساسي ذو الفعل المباشر أقل بكثير ويعمل بشكل جيد تمامًا لمنع التدفق العكسي المباشر حيث لا يلزم الاحتفاظ بالحمل. لا تبرر ميزات التحكم المتطورة لصمام SL سعرها المرتفع إلا عندما يحتاج تطبيقك على وجه التحديد إلى إمكانية التحرير عن بعد، أو عدم التسرب، أو التحكم الدقيق ثنائي الاتجاه.
مقارنة صمامات SL بالحلول البديلة
تمثل صمامات عدم الرجوع ذات الفعل المباشر أبسط بديل لصمام عدم الرجوع الذي يتم تشغيله بشكل تجريبي. تستخدم هذه الصمامات الأساسية ضغط السائل وحده لرفع القفاز مقابل زنبرك خفيف، مما يسمح بالتدفق في اتجاه واحد مع منع التدفق العكسي. إنها تستجيب بسرعة كبيرة وتكلف أقل بكثير من التصميمات التجريبية. ومع ذلك، قد تتسرب صمامات عدم الرجوع ذات الفعل المباشر قليلًا تحت الضغط العالي، وتتآكل بشكل أسرع بسبب اصطدام السائل المباشر على القفاز، ولا يمكن فتحها عن بعد في الاتجاه المعاكس. إنها تعمل بشكل جيد لحماية مخرج المضخة أو عزل الخط الأساسي ولكنها تفشل في تلبية متطلبات الاحتفاظ بالحمل الحقيقي.
تجمع صمامات الموازنة بين وظيفة تخفيف الضغط وسلوك صمام الفحص، مما يوفر تحكمًا سلسًا للأحمال الديناميكية. تقوم هذه الصمامات بتعديل الفتح بناءً على ضغط الحمل، مما يسمح بالتحكم في نزول الأحمال الرأسية مع الحفاظ على الضغط الخلفي لمنع الهروب. إنها تتفوق في التحكم في حركة المعدات المتنقلة حيث تتحرك الأحمال باستمرار، مثل رافعات الرافعات أو بوابات رفع المركبات. وتتمثل المقايضة في أن صمامات الموازنة تحتوي دائمًا على بعض التسرب المتحكم فيه وتكلف أكثر من صمامات الفحص ذات التشغيل المباشر أو التي تعمل بشكل تجريبي. من أجل الاحتفاظ بالحمل الثابت في حالة عدم الرغبة في الحركة، يوفر صمام عدم الرجوع الذي يتم تشغيله بشكل تجريبي أداءً أفضل بتكلفة أقل.
توفر صمامات الملف اللولبي التي يتم التحكم فيها كهربائيًا خيارًا آخر لقدرة التحرير عن بعد. تستخدم هذه الصمامات ملفات كهرومغناطيسية لتحريك البكرات أو القفازات الداخلية، مما يوفر تحكمًا في التشغيل والإيقاف دون الحاجة إلى ضغط تجريبي. إنها تعمل بشكل جيد في الأنظمة ذات بنية التحكم الإلكتروني ويمكن أن تتكامل مباشرة مع PLCs ومعدات التشغيل الآلي الأخرى. ومع ذلك، تتمتع صمامات الملف اللولبي عادةً بقدرة تدفق أقل من صمامات عدم الرجوع ذات الحجم المماثل، وتولد الحرارة أثناء التنشيط المستمر، وتحتاج إلى طاقة كهربائية للحفاظ على الأوضاع المفتوحة. يفوز صمام عدم الرجوع الذي يتم تشغيله بشكل تجريبي في التطبيقات التي تتوفر فيها الطاقة الهيدروليكية بسهولة ويجب تقليل التعقيد الكهربائي إلى الحد الأدنى.
تمثل الصمامات الهيدروليكية بديلاً متخصصًا لحمل الأحمال الحيوية للسلامة. يتم إغلاق هذه الأجهزة تلقائيًا عندما تكتشف معدلات تدفق زائدة قد تشير إلى تمزق خرطوم أو تركيب مكسور. أنها توفر الحماية في حالات الطوارئ التي لا يمكن أن توفرها صمامات الفحص التجريبية. ومع ذلك، لا توفر الصمامات إمكانية التحرير عن بعد وقد يتم تشغيلها بشكل خاطئ في ظروف التدفق العالي المشروعة. يجمع العديد من المهندسين بين كلتا التقنيتين، باستخدام صمام فحص تجريبي SL للتحكم العادي والصمام الهيدروليكي للحماية الاحتياطية في حالات الطوارئ.
ممارسات الصيانة التي تعمل على إطالة عمر الخدمة
تحافظ جداول الفحص المنتظمة على تشغيل أنظمة SL لصمام الفحص التجريبي الذي يتم تشغيله بشكل موثوق. يجب أن تبحث الفحوصات البصرية الشهرية عن تسرب الزيت الخارجي حول الأختام وأسطح التثبيت. حتى التسريبات الصغيرة تشير إلى تدهور الختم الذي سيتفاقم بمرور الوقت. يمكن أن يؤدي الاستماع إلى أصوات غير عادية أثناء تشغيل الصمام إلى الكشف عن المشكلات قبل حدوث الفشل الكامل. غالبًا ما تعني أصوات الثرثرة أو الصرير ظروف ضغط غير مستقرة أو تآكل الأسطح القفازية.
تعمل صيانة نظافة السوائل على حماية الممرات التجريبية الصغيرة التي تجعل صمامات الفحص التجريبية التي يتم تشغيلها عرضة للتلوث. إن اتباع متطلبات فئة النظافة ISO 4406 20/18/15 يعني أن نظام الترشيح الخاص بك يلتقط الجزيئات قبل أن تتمكن من الاستقرار في فتحات التحكم. إن استخدام الزيت الهيدروليكي المناسب دون تلوث الماء يمنع تآكل الأسطح الداخلية. تشتمل العديد من برامج الصيانة على أخذ عينات من الزيت وتحليلها بشكل ربع سنوي للتحقق من بقاء مستويات التلوث ضمن النطاقات المقبولة.
يستحق فحص الخط التجريبي اهتمامًا خاصًا لأن هذه الأنابيب والممرات ذات القطر الصغير تنسد بسهولة. يؤدي قطع الخطوط التجريبية وإعادة تنظيفها سنويًا إلى إزالة الحطام المتراكم. يجب تنظيف أو استبدال صمامات الفحص الموجودة في الدائرة التجريبية إذا ظهرت عليها علامات الالتصاق. يؤكد اختبار الضغط التجريبي باستخدام مقياس أن إشارة التحكم الكافية تصل إلى المنفذ X عندما تأمر بفتح صمام عدم الرجوع الذي يعمل بالدليل التجريبي.
تعتمد فترات استبدال الختم على ظروف التشغيل ولكنها تحدث عادةً كل سنتين إلى خمس سنوات. تدوم أختام NBR لفترة أطول في تطبيقات درجات الحرارة المعتدلة، بينما تتحمل أختام FKM درجات الحرارة المرتفعة والسوائل العدوانية ولكنها تكلف أكثر. عند استبدال موانع التسرب، افحص أسطح التزاوج الموجودة على القفاز وجسم الصمام بحثًا عن الخدوش أو التآكل الذي قد يمنع الختم الجيد حتى مع المطاط الصناعي الجديد. يمكن أن يؤدي التلميع الخفيف باستخدام ورق جلخ ناعم إلى استعادة الأسطح المانعة للتسرب، لكن الحز العميق يتطلب استبدال جسم الصمام.
يتحقق الاختبار الوظيفي من أن صمامات الفحص التجريبية التي يتم تشغيلها لا تزال تعمل بشكل صحيح. اختبار بسيط يستخدم أسطوانة عمودية محملة بالوزن. مع منع الضغط التجريبي، يجب أن يظل الحمل ثابتًا تمامًا لساعات أو أيام، مما يدل على عدم وجود أي تسرب. يجب أن يؤدي تطبيق الضغط التجريبي المقنن إلى فتح الصمام والسماح للحمل بالنزول بسلاسة. إذا زحف الحمل إلى الأسفل مع توقف الضغط الدليلي، أو إذا كانت هناك حاجة إلى ضغط طيار مفرط لفتح الصمام، يلزم إجراء الصيانة أو الاستبدال.
استكشاف الأخطاء وإصلاحها المشاكل الشائعة
عندما يفشل صمام عدم الرجوع الذي يتم تشغيله بشكل تجريبي في الفتح عند الأمر، ابدأ بالتحقق من الضغط الدليلي في المنفذ X. ويؤكد استخدام مقياس الضغط عند الوصلة التجريبية ما إذا كان ضغط الإشارة المناسب يصل إلى الصمام. إذا كان ضغط الدليل أقل من 5 بار، فإن المشكلة تكمن في الدائرة التجريبية وليس في الصمام نفسه. تحقق من وجود خطوط مسدودة، أو صمامات تجريبية فاشلة، أو عدم كفاية سعة المضخة في مصدر الإمداد التجريبي.
إذا تمت قراءة ضغط الطيار بشكل صحيح ولكن الصمام لا يزال غير مفتوح، فاشتبه في حدوث تلوث في ممر الطيار أو مكبس التحكم العالق. عادةً ما يكشف تفكيك الصمام عن الأوساخ أو التآكل الذي يمنع حركة المكبس. عادةً ما يؤدي التنظيف الشامل لجميع الممرات الداخلية واستبدال الأختام إلى استعادة الوظيفة. في الحالات الشديدة، قد يكون سطح مكبس التحكم محززًا ويتطلب الاستبدال.
يشير التسرب في الاتجاه المسدود إلى تلف القفاز أو المقعد. يمكن أن تندمج كميات صغيرة من التلوث في سطح القفاز الناعم، مما يؤدي إلى إنشاء مسارات تسرب حتى عندما يكون الصمام مغلقًا. سيوضح التفكيك والفحص ما إذا كان تنظيف القفاز والمقعد يعيد الختم، أو ما إذا كانت هناك حاجة إلى قطع غيار. إذا استمر التسرب بعد التنظيف، فتأكد من أن ضغط النظام لم يتجاوز السعة المقدرة للصمام، مما قد يؤدي إلى تلف أسطح الختم بشكل دائم.
تشير الثرثرة أو الاهتزاز أثناء التشغيل إلى أن الحمل غير مستقر أو أن ضغط الطيار يتأرجح. تأكد من أن الحمل يظل ثابتًا أثناء تشغيل الصمام. إذا اهتز الحمل نفسه، فقد لا يكون صمام الفحص التجريبي SL هو الحل المناسب لهذا التطبيق. يمكن أن يؤدي عدم استقرار الضغط في الدائرة التجريبية إلى فتح الصمام وإغلاقه بشكل متكرر عند عتبته. غالبًا ما يؤدي تركيب المركم في الخط التجريبي إلى تخفيف تقلبات الضغط هذه وإيقاف الثرثرة.
عادةً ما تعني الضوضاء أثناء تبديل الصمام أن ميزة تخفيف الضغط لا تعمل بشكل صحيح أو أن التطبيق يحتاج إلى صمام من النوع A بدلاً من النوع B. الموديلات التي لا تحتوي على مرحلة ما قبل الفتح للقفاز الكروي تطلق الضغط فجأة، مما قد يؤدي إلى حدوث صدمة صوتية في الخطوط الهيدروليكية. إذا كانت الضوضاء غير مقبولة، فإن التبديل إلى صمام عدم الرجوع الذي يعمل بشكل تجريبي متغير لتخفيف الضغط SL عادة ما يحل المشكلة. وبدلاً من ذلك، تؤدي إضافة فتحة صغيرة في الخط الدليلي إلى إبطاء فتح الصمام، مما يقلل الصدمة على حساب استجابة أبطأ قليلاً.
تتطلب حالات القفل الحراري طرقًا مختلفة لاستكشاف الأخطاء وإصلاحها. إذا أصبح من الصعب تحريك الأحمال بعد بقاء النظام في وضع الخمول في الظروف الحارة، فمن المحتمل أن يؤدي تمدد السائل المحتبس إلى زيادة الضغط. إن تركيب صمامات تخفيف حرارية صغيرة أعلى من ضغط العمل العادي ولكن أقل من قدرة التجاوز التجريبية يسمح بالتمدد الحراري دون التأثير على التشغيل العادي. وبدلاً من ذلك، يؤدي استخدام السوائل الهيدروليكية ذات درجة الحرارة المستقرة إلى تقليل معاملات التمدد الحراري.
التطورات المستقبلية واتجاهات الصناعة
يقوم مصممو النظام الهيدروليكي بدمج أجهزة الاستشعار بشكل متزايد مع مكونات SL الخاصة بصمام عدم الرجوع الذي يتم تشغيله بشكل تجريبي لتمكين الصيانة التنبؤية. تعمل محولات الضغط في الخطوط التجريبية على مراقبة قوة إشارة التحكم، وتنبيه المشغلين قبل أن ينخفض ضغط الطيار إلى ما دون المستويات الوظيفية. تكتشف مستشعرات التلوث الموجودة في خط الصرف من المنفذ Y متى تبدأ الجسيمات في التراكم، مما يؤدي إلى إجراء الصيانة قبل حدوث الانسداد. تعمل أنظمة الصمامات الذكية هذه على تقليل فترات التوقف غير المخطط لها عن طريق اكتشاف المشكلات مبكرًا.
تدفع اللوائح البيئية إلى اعتماد السوائل الهيدروليكية القابلة للتحلل الحيوي، خاصة في المعدات المتنقلة وتطبيقات الغابات. تستوعب تصميمات SL لصمام الفحص التجريبي الحديث هذه السوائل من خلال مواد مانعة للتسرب متوافقة وحماية محسنة من التآكل. تساعد VDMA 24568 والمعايير المماثلة المهندسين على اختيار الصمامات المناسبة لتطبيقات الزيت الحيوي. مع تزايد المخاوف البيئية، توقع توافقًا أوسع مع كيمياء السوائل البديلة.
تؤدي اتجاهات التصغير في المعدات المحمولة إلى إنشاء طلب على صمامات فحص أصغر حجمًا وأخف وزنًا تعمل بشكل تجريبي دون التضحية بالأداء. تقنيات التصنيع المتقدمة بما في ذلك الطباعة ثلاثية الأبعاد والصب الدقيق قد تتيح تصميمات أكثر إحكاما. إن تخفيض الوزن له أهمية كبيرة في المعدات المتنقلة التي تعمل بالبطارية الكهربائية حيث يؤثر كل كيلوغرام على نطاق التشغيل. قد تشتمل نماذج SL لصمام الفحص التجريبي المستقبلي على مواد أخف مثل الألومنيوم أو البلاستيك الهندسي في مكونات غير قابلة للضغط.
تركز تحسينات كفاءة الطاقة على تقليل انخفاض الضغط في اتجاه التدفق الحر. حتى انخفاض الضغط الحالي بمقدار 5 بار عند التدفق الاسمي يمثل طاقة مهدرة تتحول إلى حرارة. يمكن لهندسة مسار التدفق المُحسّنة أن تقلل انخفاض الضغط إلى النصف، مما يحسن كفاءة النظام بشكل عام. ومع ارتفاع تكاليف الطاقة وزيادة الضغوط البيئية، تصبح مكاسب الكفاءة هذه أكثر جاذبية من الناحية الاقتصادية.
ومن المرجح أن يتوسع التكامل مع أنظمة التحكم الإلكترونية. في حين أن صمام عدم الرجوع الذي يتم تشغيله بشكل تجريبي يعتمد حاليًا بشكل كامل على الإشارات الدليلية الهيدروليكية، فقد تشتمل الإصدارات المستقبلية على صمامات تجريبية إلكترونية وأجهزة استشعار موضعية مدمجة مباشرة في جسم الصمام. يعمل هذا التكامل على تبسيط بنية النظام وتمكين خوارزميات التحكم الأكثر تعقيدًا مع الحفاظ على البساطة الميكانيكية والموثوقية التي تجعل صمامات الفحص التجريبية التي يتم تشغيلها جذابة.
اتخاذ القرار الصحيح لتطبيقك
يتطلب اختيار صمام عدم الرجوع الذي يتم تشغيله بشكل تجريبي مقابل التقنيات البديلة تقييمًا دقيقًا لمتطلباتك المحددة. ابدأ بتحديد ما إذا كان تطبيقك يحتاج إلى الاحتفاظ بالحمل الثابت أو التحكم الديناميكي في التحميل. إذا كان يجب أن يظل الحمل ثابتًا تمامًا عند إغلاق الصمام، فإن خاصية التسرب الصفري لصمام عدم الرجوع التجريبي SL يجعله الخيار الأفضل. إذا كان الحمل يتحرك بشكل متكرر مع معدلات نزول يمكن التحكم فيها، فمن المحتمل أن يعمل صمام الموازنة بشكل أفضل.
ضع في اعتبارك ما إذا كانت إمكانية الإصدار عن بعد مهمة في تصميمك. يمكن للتطبيقات البسيطة التي يكون فيها تشغيل الصمام اليدوي مقبولاً أن تستخدم صمامات فحص ذات تأثير مباشر أقل تكلفة. عندما يحتاج المشغلون إلى التحكم في فتح الصمام من مسافة بعيدة، أو عندما يتعين على الأنظمة الآلية دمج التحكم في الصمام، فإن صمام عدم الرجوع الذي يعمل بالدليل SL يوفر التشغيل الأساسي عن بعد من خلال دائرته التجريبية. غالبًا ما تدفع اعتبارات السلامة هذا المطلب عندما يؤدي إبعاد الموظفين عن المناطق الخطرة إلى تحسين سلامة النظام بشكل عام.
قم بتقييم قدرات التحكم في التلوث في نظامك بأمانة. تتطلب موديلات SL ذات صمام عدم الرجوع الذي يتم تشغيله بشكل تجريبي سائلًا هيدروليكيًا نظيفًا وترشيحًا مناسبًا. إذا كان تطبيقك يعمل في بيئات متربة ذات ترشيح هامشي، أو إذا كانت ممارسات الصيانة غير متسقة، فقد تكون أنواع الصمامات الأبسط ذات الممرات الصغيرة الأقل أكثر موثوقية على الرغم من قيود أدائها. لا تقم باختيار صمامات متطورة للأنظمة التي لا يمكنها الحفاظ على النظافة التي تتطلبها هذه الصمامات.
تعمل متطلبات معدل التدفق والضغط على تضييق نطاق اختيار حجم الصمام الخاص بك. قم بقياس معدلات التدفق الفعلية في دائرتك بدلاً من الاعتماد على سعة المضخة، نظرًا لأن معظم الأنظمة لا تعمل بأقصى تدفق بشكل مستمر. يؤدي اختيار أصغر صمام يتعامل مع معدلات التدفق الفعلية إلى تقليل التكلفة والوزن. يجب أن تتجاوز معدلات الضغط الحد الأقصى لضغط النظام بهامش أمان مناسب، وعادةً ما يتم اختيار الصمامات التي تم تقييمها بنسبة 25 بالمائة على الأقل أعلى من الحد الأقصى للضغط المتوقع.
تحدد متطلبات الصرف الخارجي ما إذا كنت بحاجة إلى طراز SL أو ما إذا كان متغير SV الأبسط يكفي. إذا كان من الممكن أن يعود الصرف الدليلي إلى الخزان من خلال نفس المشعب مثل الصمام الرئيسي، فإن نماذج SV للصرف الداخلي تعمل بشكل جيد. عندما يجب أن يتم توجيه الصرف الدليلي بشكل منفصل، ربما لضمان عدم تداخل ضغط الخزان مع التشغيل التجريبي، فإن منفذ الصرف الخارجي Y في نماذج SL التي يتم تشغيلها بصمام فحص تجريبي يوفر المرونة اللازمة.
تؤثر قيود مساحة التثبيت على اختيار نمط التثبيت. يوفر تركيب اللوحة الفرعية التثبيت الأكثر إحكاما عندما يمكنك تصميم مشعب لاستيعاب صمامات متعددة. توفر الوصلات الملولبة المرونة للتطبيقات التحديثية أو منصات الاختبار حيث لا يكون التصنيع المشعب عمليًا. قم بقياس المساحة المتاحة بعناية ومراجعة رسومات الأبعاد قبل الالتزام بتكوين تركيب معين.
خاتمة
يؤدي صمام الفحص التجريبي SL دورًا محددًا ولكنه مهم في الأنظمة الهيدروليكية التي تتطلب التحكم عن بعد وعدم تسرب الحمولة. يوفر تكوين الصرف الخارجي الخاص به مرونة في التصميم لا يمكن أن تتطابق معها نماذج SV القياسية، وهو ذو قيمة خاصة في الدوائر المعقدة حيث يكون توجيه الضغط الدليلي مهمًا. إن فهم قدرات هذه الصمامات وقيودها يساعد المهندسين على اتخاذ قرارات مستنيرة حول وقت استخدامها وكيفية صيانتها بشكل صحيح.
بالنسبة لتطبيقات الحمل الثابت في الأتمتة الصناعية، والمعدات المتنقلة، وأنظمة السلامة الحرجة، توفر تقنية SL لصمام الفحص التجريبي الذي يتم تشغيله أداءً موثوقًا لا يمكن للبدائل الأبسط أن تضاهيه. يتم تبرير التكلفة المرتفعة ومتطلبات الصيانة عندما يكون عدم التسرب والتحكم عن بعد أمرًا ضروريًا. غالبًا ما تعمل التطبيقات الأقل تطلبًا بشكل جيد مع صمامات الفحص ذات الفعل المباشر أو غيرها من الحلول الأبسط بتكلفة أقل.
يتطلب الاختيار الصحيح مطابقة مواصفات الصمام مع متطلبات النظام الفعلية، مع الأخذ في الاعتبار الحجم الاسمي، ومعدلات الضغط، ومواد الختم، وتكوين التركيب. توفر الوثائق الفنية التفصيلية من Bosch Rexroth، بما في ذلك كتالوج RE 21482، البيانات اللازمة لتحديد الحجم الدقيق للصمام. يمكن للموردين مثل Hyquip وLeader Hydraulics توفير دعم التطبيقات والتسعير لنماذج محددة.
إن برامج الصيانة التي تركز على التحكم في التلوث والفحص المنتظم تحافظ على تشغيل أنظمة SL لصمام الفحص التجريبي بشكل موثوق لمدة عشر سنوات أو أكثر. عندما تتطور المشكلات، عادةً ما تحدد عملية استكشاف الأخطاء وإصلاحها المنهجية الأسباب القابلة للإصلاح مثل انسداد الخط الدليلي أو تآكل الختم. إن فهم كيفية عمل هذه الصمامات داخليًا يجعل استكشاف الأخطاء وإصلاحها أكثر فعالية.
مع تطور التكنولوجيا الهيدروليكية نحو المزيد من التكامل مع أدوات التحكم الإلكترونية وتحسين كفاءة استخدام الطاقة، ستستمر تصميمات SL لصمام عدم الرجوع الذي يتم تشغيله بشكل تجريبي في التكيف لتلبية المتطلبات الجديدة. يظل مبدأ التشغيل الأساسي - استخدام الضغط الدليلي لتحرير القفاز المغلق ميكانيكيًا - سليمًا ومن المرجح أن يخدم الأنظمة الهيدروليكية لعقود عديدة قادمة. يمكن للمهندسين الذين يفهمون هذه الصمامات بشكل كامل تصميم أنظمة أفضل وحل المشكلات بشكل أكثر فعالية.
