صمام التحكم في التدفق النسبي ثنائي الاتجاه 2FRE10 هو صمام التحكم في التدفق للأنظمة الهيدروليكية مع وظيفة تنظيم نسبية. Valve 2FRE10 مناسبة للسيناريوهات حيث تحتاج سرعة المشغلات (مثل الأسطوانات الهيدروليكية أو المحركات) إلى السيطرة عليها بدقة. صمام التدفق النسبي 2FRE10 يعدل بشكل مستمر فتحة الصمام عن طريق إدخال الإشارات الكهربائية (مثل 0 ~ 10V أو 4 ~ 20MA) لتحقيق تغيير معدل التدفق بدون خطوة. من السهل التثبيت وغالبًا ما يتم استخدامه مع صمامات الضغط الأخرى (مثل معوّضات الضغط) لتحسين استقرار النظام.
| هيدروليكي | ||
| ضغط التشغيل (MPA) | 31.5 | |
| الحد الأدنى للضغط التفاضلي (MPA) | حجم 10 | حجم 16 |
| 0.3 ~ 0.8 | 0.6 ~ 1 | |
| سائل الضغط | زيت المعادن (لختم NBR) ، استر الفوسفات (لختم FPM) | |
| نطاق اللزوجة (مم2/ق) | 2.8 إلى 380 | |
| نطاق درجة حرارة سائل الضغط (℃） | -20 إلى +70 | |
| التباطؤ (٪) | ＜ ± 1QMAX | |
| التكرار (٪) | ＜ 1 QMAX | |
| انتشار العينة (٪) | ＜ ± 2 | |
| تثبيت | خياري | |
| الوزن (كجم) | 6 | 8.3 |
| كهربائي | ||
| نوع الجهد | DC 24V | |
| مقاومة الملف اللولبي (ω) | القيمة الباردة في 20 ℃ 10 ، أقصى قيمة دافئة 13.9 | |
| الأعلى. السلطة (VA) | 50 | |
| الحث (MH) | 6 إلى 8 | |
| تردد المذبذب (KHz) | 2.5 | |
| VT-5010S30 الطلب من العزل IP65 | IP65 | |
▶ صمام مع معوض ضغط للضغط المعوضية للسيطرة على التدفق
▶ التشغيل عبر الملف اللولبي النسبي
▶ مع ملاحظات الموضع الكهربائي لفتحة التحكم
▶ يمكن نقل ملف محول الموضع محوريًا مما يجعل تعديل نقطة الصفر لفتحة التحكم سهلة ، دون الحاجة إلى لمس الإلكترونيات (الهيدروليكية الكهربائية)
▶ الحد الأدنى من تباين العينة من الصمام ومكبر الصوت الكهربائي VT 5004 (ترتيب منفصل)
طلب:
يستخدم صمام التحكم في التدفق النسبي ثنائي الاتجاه 2FRE10 على نطاق واسع في الأنظمة الهيدروليكية الصناعية والآلات الهندسية. يعدل Valve 2FRE10 سرعة الأسطوانات الهيدروليكية أو المحركات في الحفارات والرافعات والرافعات الشوكية وغيرها من المعدات لتحقيق حركة ناعمة وكفاءة محسنة.
النوع 2fre .. صمامات التحكم في التدفق النسبي لها وظيفة ثنائية الاتجاه. يمكنهم ، من قيمة الأمر الكهربائي المطبق ، تنظيم تدفق وهو ضغط وإلى حد كبير يتم تعويض درجة الحرارة.
وهي تتكون أساسًا من الإسكان (1) ، الملف اللولبي النسبي مع محول الموضع الاستقرائي (2) ، قياس الفتحة (3) ، معوض الضغط (4) ، محدد السكتة الدماغية (5) ، بالإضافة إلى صمام فحص اختياري (6).
يتم تحديد إعداد التدفق (0 BIS 100 ٪) في مقياس الجهد القيمة. قيمة الأمر المطبق ، تسبب عبر مكبر الصوت وكذلك الملف اللولبي النسبي ، تعديل فتحة القياس (3). يتم الحصول على موضع فتحة القياس (3) بواسطة محول الموضع. يتم تعويض أي انحرافات عن قيمة الأمر بواسطة التحكم في ملاحظات الموضع.
يحمل معوض الضغط (4) انخفاض الضغط عند فتحة القياس (3) بقيمة ثابتة. التدفق هو ، وبالتالي تعويض الضغط.
يتم تحقيق انجراف درجة الحرارة الصغيرة بسبب تصميم فتحة القياس. في قيمة أمر 0 ٪ ، يتم إغلاق فتحة القياس.
في حالة فقدان الطاقة أو كسر الكابل في محول الموضع ، تغلق فتحة القياس. من قيمة أمر 0 ٪ ، فإن بداية قفزة مجانية ممكنة. عبر سلالمتين داخل مكبر الصوت الكهربائي ، من الممكن تأخير فتح وإغلاق فتحة القياس.
عبر صمام الشيك (6) التدفق الحر ممكن من B إلى A.

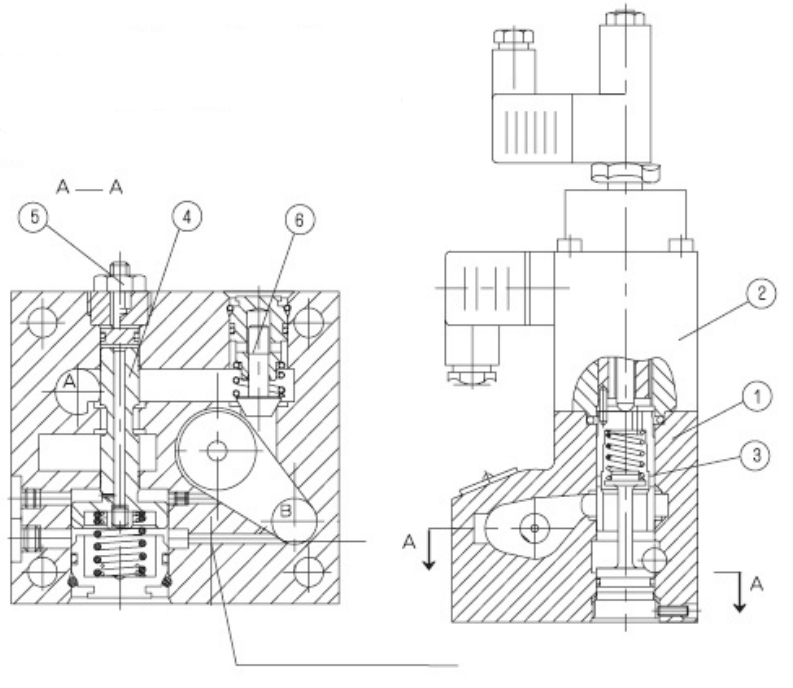

strcture من صمام التحكم في التدفق النسبي 2FRE10

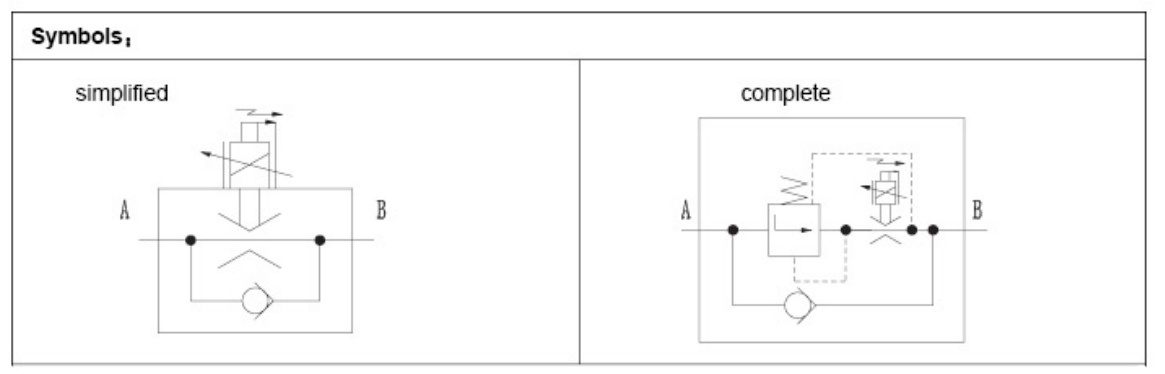

رموز صمام التحكم في التدفق النسبي 2FRE10
