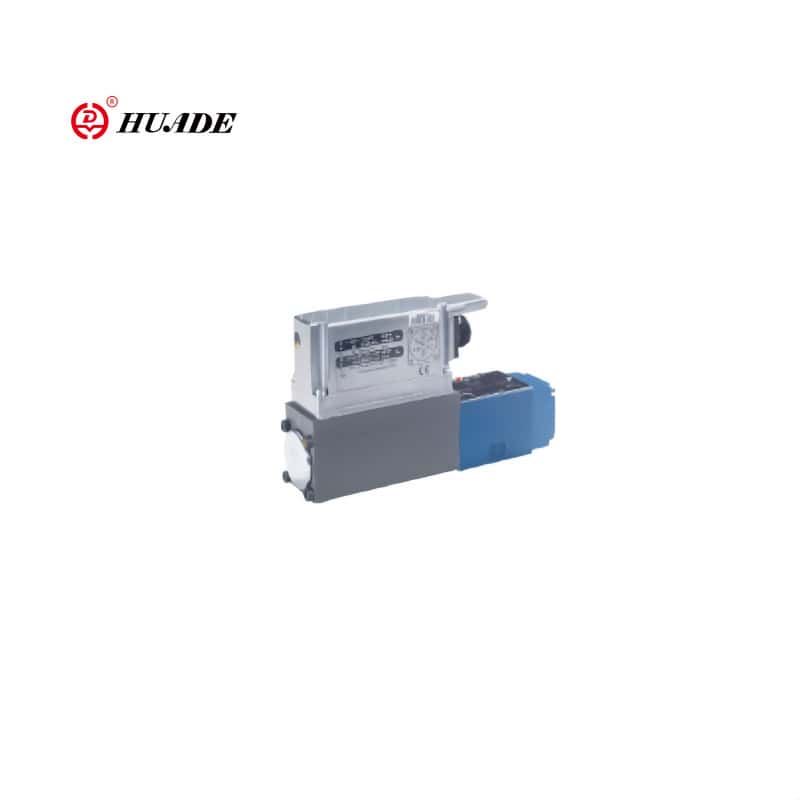

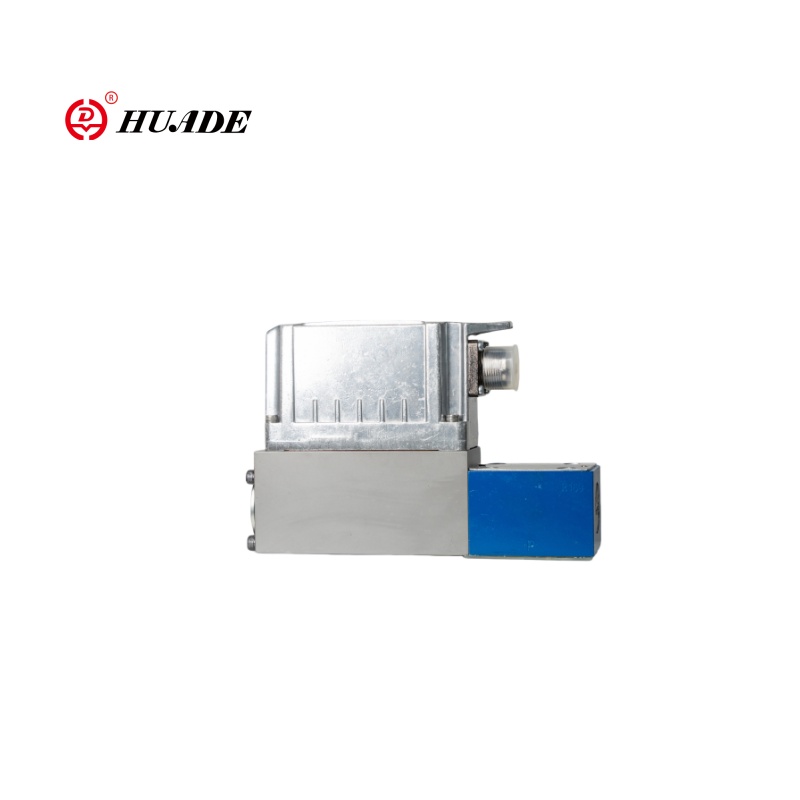

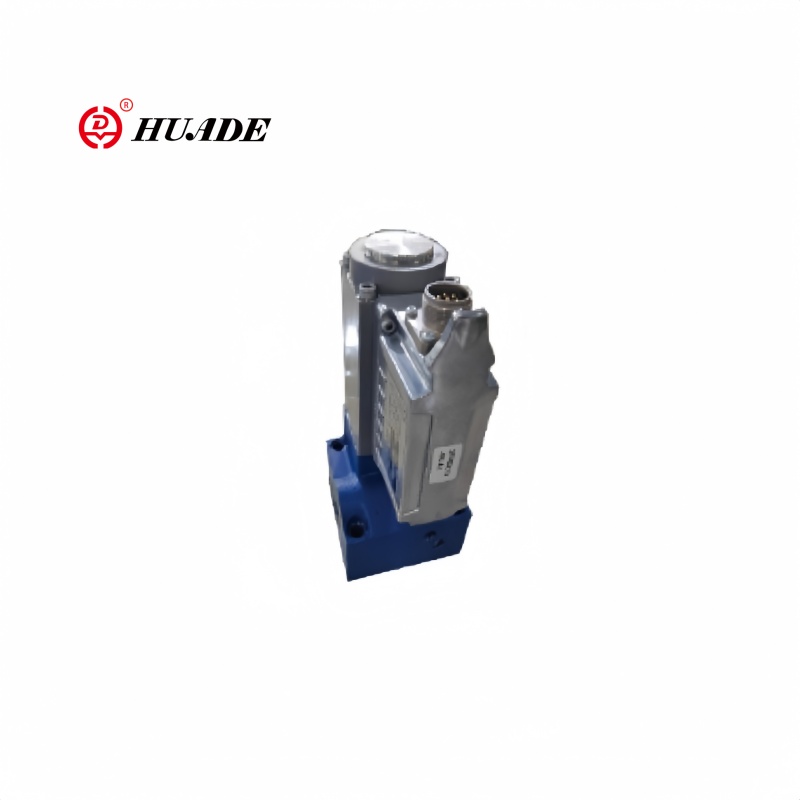

صمام التدفق النسبي 3freez-1x هو مكون التحكم في السوائل عالي الدقة ، والذي يستخدم عادة في أنظمة الأتمتة الصناعية التي تتطلب تنظيم تدفق دقيق أو توزيع نسبة التدفق. Valve 3freez-1x هو منظم نسبي يتم التحكم فيه إلكترونيًا (0-10V/4-20MA INCOME). يمكن أن يصل الضغط عادة إلى 315bar ، وهو مناسب للأنظمة الهيدروليكية عالية الضغط. يمكن دمج صمام التدفق النسبي 3freez-1x مع أنظمة PLC و DCS ويدعم modbus وبروتوكولات الاتصال الأخرى. يتحكم الصمام النسبي 3freez-1x في معدل التدفق من خلال نسبة الإشارات الكهربائية ، ويدرك تنظيم السرعة بدون خطوة للمشغل ، ويحسن دقة استجابة النظام.
| عام | ||
| بناء | صمام من نوع التخزين المؤقت مع معوض ضغط متكامل | |
| التشغيل | الملف اللولبي النسبي مع التحكم في الموضع والإلكترونيات على متن الطائرة OBE | |
| موقف التثبيت | خياري | |
| نطاق درجة الحرارة المحيط ℃ | -20 ~+50 | |
| الوزن كجم | NG6 (3.1) | |
| NG10 (6.9) | ||
| هيدروليكي | ||
| سائل الضغط | الزيت الهيدروليكي إلى DIN 51524 ... 535 ، سوائل أخرى بعد التشاور المسبق | |
| اللزوجة مم2/ق | 20 ... 100 (موصى به) | |
| 10 ... 800 (max.plimted) | ||
| نطاق درجة حرارة سائل الضغط ℃ | -20 ~+70 | |
| ثابت/ديناميكي | ||
| التباطؤ ٪ | ≤1 | ≤1 |
| نطاق الانقلاب ٪ | ≤0.5 | ≤0.5 |
| تسامح التصنيع ٪ | ≤5 | ≤5 |
سمات
▶ صمامات التحكم في التدفق التي يتم التحكم فيها مباشرة NG6 و NG10 مع إلكترونيات على متن الطائرة ومحول الموضع الاستقرائي
▶ مع التحكم في الموضع ، الحد الأدنى من التباطؤ <1 ٪ ، انظر البيانات الفنية
▶ يتم تحديد الوظيفة الثلاثية من خلال كيفية تعيين المنافذ الهيدروليكية (يتم تشغيل التدفق المتبقي من خلال المنفذ P ، الطريق الثالث)
▶ قابل للتعديل عن طريق موضع الملف اللولبي المتحكم فيه ، محول الموضع والإلكترونيات على متن الطائرة
▶ لمرفق الصفيحات الفرعية ، تكوين ثقب التثبيت NG6 إلى ISO4401-03-02-0-94 ، NG10 إلى ISO 4401-05-04-04
▶ اللوحات الفرعية حسب ورقة الكتالوج ، RE 45053 لـ NG6 ، RE 45055 لـ NG10 (طلب بشكل منفصل)
▶ موصل المكونات الإضافية لـ DIN 43563-AM6 ، انظر ورقة الكتالوج RE 08008 (طلب بشكل منفصل)
▶ بيانات إلكترونيات الزناد على متن
• يتوافق مع توجيهات CE ، EMC
في 61000-6-2: 2002-08
و 61000-6-3: 2002-08
• UB = 24VVNOM DC
• الاتصال الكهربائي 6P+PE
• تشغيل الإشارة
-رويد 0 ...+10V (A1)
• منحنى الصمام المعاير في المصنع
طلب:
يستخدم صمام التدفق النسبي 3freez-1x على نطاق واسع في النظم الهيدروليكية ، وآلات البناء ، وآلات صب الحقن ، وآلات الصب ، والتحكم في الكيمياء/العملية ، وما إلى ذلك. يمكن أيضًا استخدام نموذج الانفجار في معدات الأتمتة في المناطق الخطرة مثل الزيت والغاز الطبيعي.
عام
من النوع 3Freez ، تتوفر صمامات التحكم في التدفق النسبي مع التحكم في الموضع والإلكترونيات على متن الطائرة بأحجام اسمية 6 و 10. يتم تشغيلها عن طريق الملف اللولبي النسبي مع محول الموضع الاستقرائي. التباطؤ هو <1 ٪.
تتم معايرة الإلكترونيات على متن الطائرة في المصنع وتمكين أوقات الاستجابة السريعة. تصميم جسم الصمام هو أن التدفق المتبقي يمر عبر الميناء P.

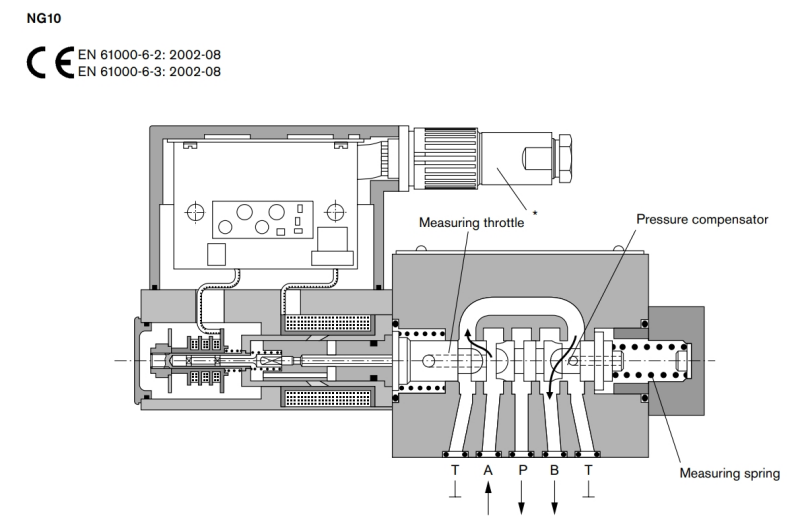

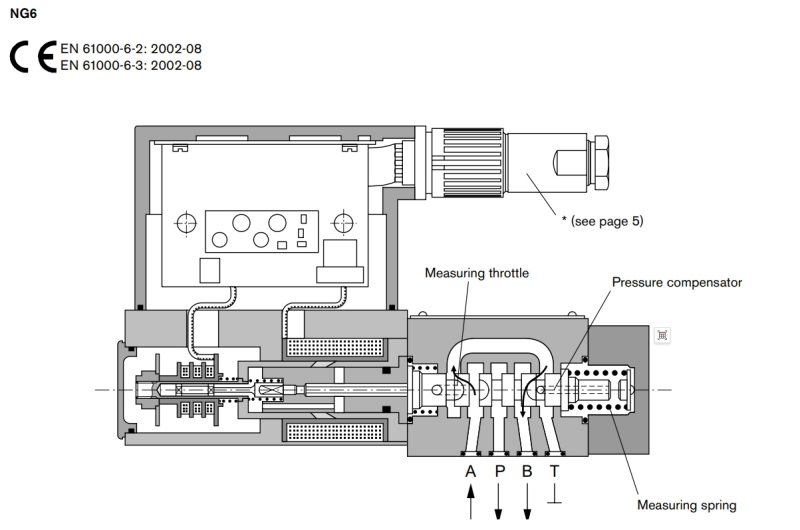

المبدأ الأساسي
لضبط معدل تدفق الزيت من B ، يتم تعيين نقطة محددة في إلكترونيات الزناد. استنادًا إلى نقطة الضبط هذه ، تتحكم الإلكترونيات في ملف الملف اللولبي كدالة للإشارة من محول الموضع. يضمن التحكم في الموقف التباطؤ المنخفض للغاية. يتم تحديد فتحة الصمام بواسطة حواف القياس على التخزين المؤقت ، ويقارن معوض الضغط المدمج انخفاض الضغط عن طريق ربيع قياس 8 أرقام. ينظم تعويض الضغط مع قياس الربيع الضغط قبل حافة الاختناق وفقًا للصيغة المبسطة: "ضغط التحميل بالإضافة إلى قوة قياس الربيع". وبهذه الطريقة ، يتم الحفاظ على انخفاض الضغط على حافة القياس على مستوى ثابت.
