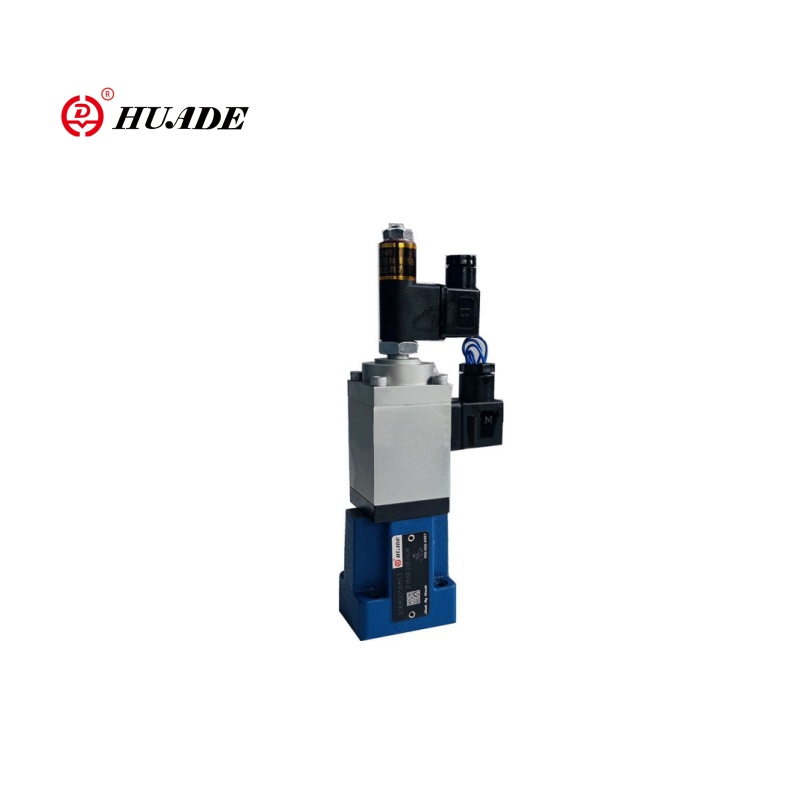

صمام التحكم في التدفق النسبي 2FRE6

يتحكم صمام التحكم في التدفق النسبي 2FRE6 في معدل التدفق بدون خطوة من خلال 0 ~ 10V / 4 ~ 20mA لتحقيق تنظيم السرعة الدقيق. 2FRE6 الصمام النسبي له وظيفة تعويض الضغط ، والتي يمكن أن تضمن أن معدل التدفق لا يتأثر بتقلبات ضغط الحمل والحفاظ على معدل تدفق مستقر. يعد صمام 2FRE6 مناسبًا للأنظمة الهيدروليكية ذات المساحة المحدودة ومتطلبات تنظيم التدفق الديناميكي.

معلمة المنتج من صمام التحكم في التدفق النسبي 2FRE6

هيدروليكي
التباطؤ	＜ ± 1 ٪ QMAX
التكرار	＜ 1 ٪ qmax
درجة التلوث (ميكرون)	≤20
سائل الضغط	زيت المعادن (لختم NBR) ، استر الفوسفات (لختم FPM)
نطاق اللزوجة (مم2/ق)	2.8 إلى 380
نطاق درجة حرارة سائل الضغط (℃）	-20 ~+70
تثبيت	خياري
كهربائي
نوع الجهد	العاصمة
مقاومة الملف اللولبي (ω)	القيمة الباردة في 20 ℃ 5.4 ، أقصى قيمة دافئة 8.2
الأعلى. السلطة (VA)	50
الحث (MH)	6 إلى 8
تردد المذبذب (KHz)	2.5

ميزة المنتج وتطبيق صمام التحكم في التدفق النسبي 2FRE6

سمات:

▶ صمام مع معوض الضغط للتحكم المعوض في الضغط في التدفق

▶ التشغيل عبر الملف اللولبي النسبي

▶ مع ملاحظات الموضع الكهربائي لفتحة التحكم

▶ يمكن نقل ملف محول الموضع محوريًا مما يجعل تعديل نقطة الصفر لفتحة التحكم سهلة ، دون الحاجة إلى لمس الإلكترونيات (الهيدروليكية الكهربائية)

▶ التحكم في التدفق ممكن في كلا الاتجاهين باستخدام لوحة شطيرة المقوم

طلب:

يتم استخدام صمام التحكم في التدفق النسبي ثنائي الاتجاه 2FRE6 على نطاق واسع في أدوات الأتمتة الصناعية والآلات ، والحفارات/اللوادر والآلات الهندسية الأخرى ، والمعادن المعدنية والمعدات الثقيلة ، ومعدات الاختبار والمختبرات ، إلخ.

 وظيفة وقسم صمام التحكم في التدفق النسبي 2FRE6

النوع 2FRE ... صمامات التحكم في التدفق النسبي لها وظيفة ثنائية الاتجاه. يمكنهم ، من قيمة الأمر الكهربائي المطبق ، تنظيم التدفق الذي يتم تعويض الضغط ودرجة الحرارة.

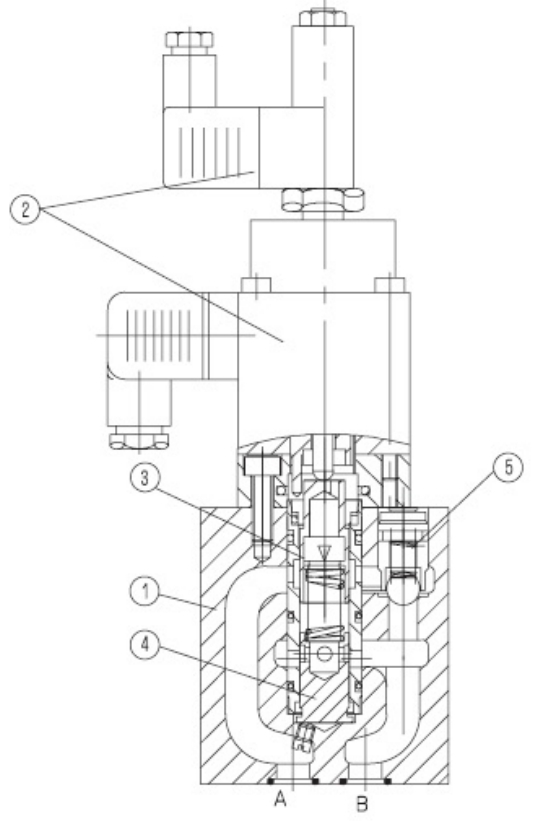

وهي تتكون أساسًا من السكن (1) ، الملف اللولبي النسبي مع محول الموضع الاستقرائي (2) ، قياس الفتحة (3) ، معوض الضغط (4) وكذلك صمام الفحص الاختياري (5).

صمام التحكم في التدفق النسبي 2fre 6 ب

يتم تحديد إعداد التدفق (من 0 إلى 100 ٪) في مقياس الجهد القيمة. تقوم قيمة الأمر المطبق ، عبر مكبر الصوت وكذلك الملف اللولبي النسبي ، وفتحة القياس (3). يتم الحصول على موضع فتحة القياس (3) بواسطة محول الموضع الاستقرائي. يتم تعويض أي انحرافات عن قيمة الأمر بواسطة التحكم في التغذية المرتدة.

يحمل معوض الضغط (4) انخفاض الضغط عند فتحة القياس (3) بقيمة ثابتة. التدفق هو ، وبالتالي تحميل تعويض.

يتم تحقيق انجراف درجة الحرارة الصغيرة بسبب تصميم فتحة القياس.

في قيمة أمر 0 ٪ ، يتم إغلاق فتحة القياس.

في حالة فقدان الطاقة أو كسر الكابل في محول الموضع ، تغلق فتحة القياس.

من قيمة أمر 0 ٪ ، فإن بداية قفزة مجانية ممكنة. عبر سلالمتين داخل مكبر الصوت الكهربائي ، من الممكن تأخير فتح وإغلاق القياس ب

فتحة.

عبر صمام الشيك (5) يمكن التدفق الحر من B إلى A.

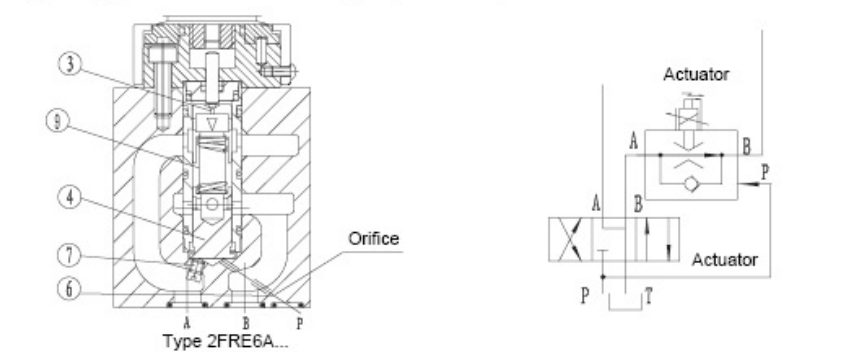

صمام التحكم في التدفق النسبي من النوع 2Fre 6 A:

وظيفة هذا الصمام من حيث المبدأ مثل الصمام من النوع 2FRE 6 B:

لقمع قفزة بدء التشغيل عندما تكون فتحة القياس (3) (قيمة الأوامر> 0 ٪) مفتوحة ، هناك توفير لمعوض الضغط (4) الذي يتعين إغلاقه عبر المنفذ P (6). يتم توصيل الاتصال الداخلي (7) بين المنفذ A ومعوض الضغط (4). عبر المنفذ الخارجي P (6) الضغط في المنفذ P ، قبل أن يعمل صمام الاتجاه (8) على معوض الضغط (4) ويحمله ضد قوة الربيع (9) في الموضع المغلق. إذا تم تبديل صمام الاتجاه (8) من P إلى B ، فإن معوض الضغط (4) يتحرك من الموضع المغلق

في الموقف التنظيمي ويتم تجنب القفزة بدء التشغيل.

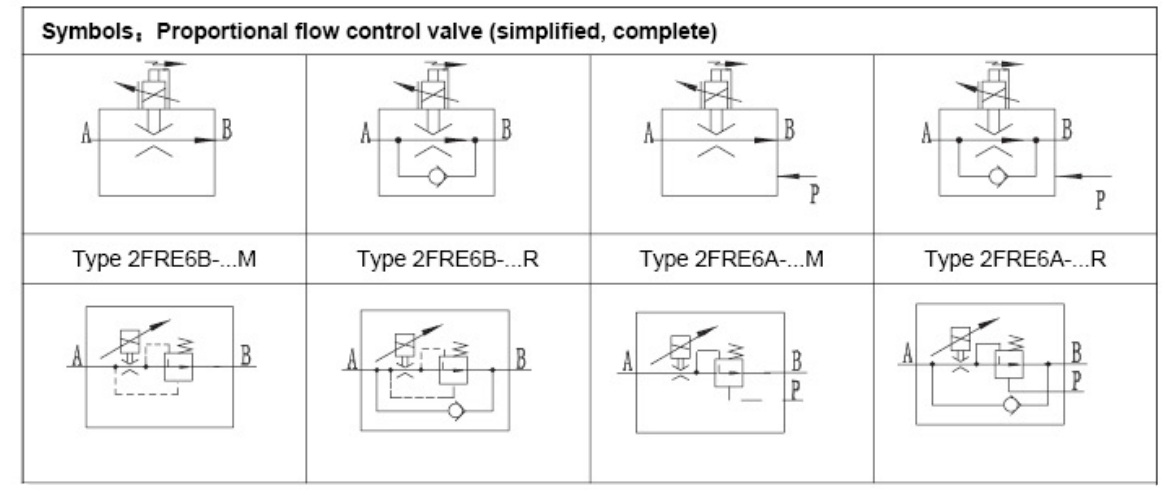

رموز صمام التحكم في التدفق النسبي 2FRE6
