هل تساءلت يومًا كيف تتحرك معدات البناء بسلاسة ودقيقة؟ أو كيف يمكن لآلات المصنع التحكم في سرعتها بدقة؟ غالبًا ما تكمن الإجابة في مكون صغير ولكنه قوي يسمى صمام دواسة الوقود الهيدروليكية.
في هذا الدليل ، سنقوم بتفكيك كل ما تحتاج لمعرفته حول صمامات الخانق الهيدروليكية بعبارات بسيطة. سواء كنت طالبًا أو عامل صيانة أو فضوليًا حول كيفية عمل الأشياء ، فإن هذه المقالة ستساعدك على فهم هذه الأجهزة المهمة.
ما هو صمام الخانق الهيدروليكي؟
يشبه صمام الخانق الهيدروليكي صنبور الماء للأنظمة الهيدروليكية. مثلما تقوم بتشغيل مقبض صنبور للتحكم في مدى سرعة تدفق الماء ، يتحكم صمام دواسة الوقود في مدى سرعة تدفق السائل الهيدروليكي عبر النظام.
تشبيه بسيط:فكر في الأمر على هذا النحو: عندما تضغط على خرطوم الحديقة ، يخرج ماء أقل ، ويتدفق أبطأ. يعمل صمام الخانق الهيدروليكي بشكل مشابه - يخلق فتحة أصغر يجب أن يمر بها السائل ، مما يبطئ التدفق.
لماذا هي مهمة؟
صمامات الخانق الهيدروليكية حاسمة لأنها:
- التحكم في سرعة الأسطوانات والمحركات الهيدروليكية
- اجعل الآلات تتحرك بسلاسة بدلاً من متشنج
- مساعدة المشغلين على العمل بدقة
- الحفاظ على آمنة المعدات من خلال منع الحركات المفاجئة
كيف يعمل صمام الخانق الهيدروليكي؟
العلم وراء صمامات الخانق هو في الواقع بسيط جدا. كل ذلك يعود إلى فكرة أساسية واحدة: كلما كانت الفتحة أصغر ، أبطأ التدفق.
إليك ما يحدث داخل الصمام:
- السائل الهيدروليكي يدخل الصمام تحت الضغط
- يجب أن يمر السائل من خلال فتحة صغيرة (تسمى فتحة)
- يمكن ضبط حجم هذه الفتحة عن طريق تحويل المقبض أو المسمار
- فتحة أصغر = تدفق أبطأ = حركة آلة أبطأ
- فتح أكبر = تدفق أسرع = حركة آلة أسرع
الرياضيات البسيطة وراءها
لا تقلق - لن نحصل على تقنية جدًا هنا! لكنه يساعد على معرفة أن معدل التدفق يعتمد على ثلاثة أشياء رئيسية:
حجم الافتتاح(أكبر = المزيد من التدفق)
اختلاف الضغطعبر الصمام (المزيد من الضغط = المزيد من التدفق)
نوع السائليجري استخدامها
يستخدم المهندسون صيغًا خاصة لحساب معدلات التدفق الدقيقة ، ولكن من السهل فهم المبدأ الأساسي.
أنواع صمامات الخانق الهيدروليكية
مثلما توجد أنواع مختلفة من الحنفيات في منزلك ، هناك عدة أنواع من صمامات الخانق. تم تصميم كل واحد لوظائف محددة.
1. صمام خنق الإبرة
2. صمام الخانق غريب الأطوار
3. صمام الأخدود الثلاثي المحوري

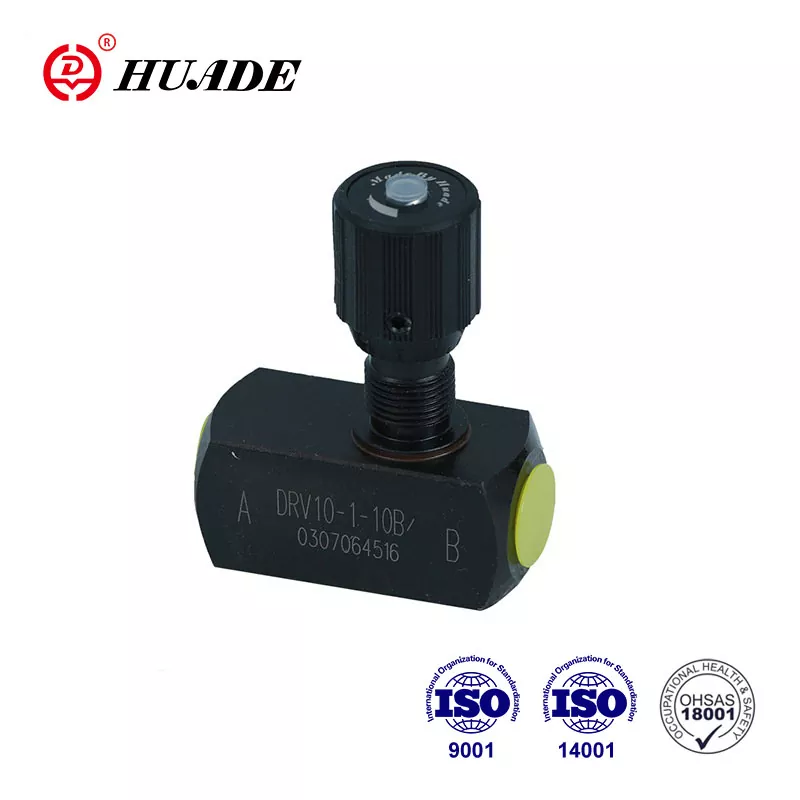

4. صمام فحص الخانق
أنواع خاصة للوظائف الصعبة
صمامات تعويض الضغط:هذه ضبط تلقائيا عندما يتغير ضغط النظام ، والحفاظ على التدفق ثابت.
صمامات تعويض درجة الحرارة:هذه الضبط لتغيرات درجة الحرارة التي تؤثر على سمك السائل.
أين يتم استخدام صمامات الخانق الهيدروليكية؟
ستجد هذه الصمامات في العديد من الأماكن ، وربما أكثر مما تدرك:
معدات البناء
- الحفارات: التحكم في مدى سرعة تحرك الذراع لأعلى ولأسفل
- الجرافات: إدارة سرعة حركة الشفرة
- الرافعات: ضمان رفع وخفض سلس
آلات المصنع
- خطوط التجميع: التحكم في سرعات حزام النقل
- الضغط: إدارة مدى سرعة الضغط على الأجزاء معًا
- أدوات الآلة: التحكم في القطع والحفر
تطبيقات أخرى
- محطات توليد الطاقة: التحكم في تدفق البخار وتدفق الغاز
- مصافي النفط: إدارة معدلات تدفق البترول
- أنظمة HVAC: تحكم في تدفق المياه للتدفئة والتبريد
- معدات الاختبار: توفير تحكم دقيق لاختبار المواد
كيفية اختيار صمام الخانق الأيمن
إن اختيار صمام الخانق الأيمن يشبه اختيار الأداة المناسبة لوظيفة. فيما يلي الأشياء الرئيسية التي يجب مراعاتها:
1. احتياجات معدل التدفق
- تدفق منخفض: اختر صمامات الإبرة
- التدفق العالي: اختر الفراشة أو الصمامات غريب الأطوار
2. ضغط التشغيل
- الضغط المنخفض: معظم أنواع الصمامات تعمل بشكل جيد
- الضغط العالي: اختر صمامات الأخدود الثلاثي المحوري
3. نوع الحمل
- أحمال ثابتة: صمامات الخانق الأساسية تعمل بشكل جيد
- تغيير الأحمال: النظر في صمامات تعويض الضغط
4. مساحة التثبيت
- المساحات الضيقة: اختر التصميمات المدمجة
- الكثير من الغرفة: يمكن أن يعمل أي نوع
5. متطلبات الصيانة
- صيانة سهلة: اختر صمامات الفراشة
- الأنظمة المعقدة: قد تحتاج إلى أنواع متخصصة
الصيانة واستكشاف الأخطاء وإصلاحها
مثل أي جهاز ميكانيكي ، تحتاج صمامات الخانق إلى رعاية منتظمة للعمل بشكل صحيح.
نصائح الصيانة العادية
اجعله نظيفًا
- استخدم السائل الهيدروليكي النظيف
- استبدال المرشحات بانتظام
- مسح النظام بشكل دوري
تحقق من ارتداء
- فحص الأختام والحلقات O
- ابحث عن الخدوش على أجزاء الصمام
- استبدل المكونات البالية قبل أن تفشل
منع المشاكل
- الحفاظ على مقابض التعديل آمنة
- حماية الصمامات من الأوساخ والرطوبة
- اتبع توصيات الشركة المصنعة
المشاكل والحلول الشائعة
| مشكلة | ما ستلاحظه | السبب المحتمل | ما يجب القيام به |
|---|---|---|---|
| سرعة غير متناسقة | الآلة تتحرك بشكل غير متساو | صمام قذر أو مرشح مسدود | نظام نظيف ، استبدال المرشح |
| تسرب الزيت | برك السوائل تحت الصمام | الأختام البالية | استبدال الأختام والحشيات |
| لن يتم ضبط الصمام | لن يتحول المقبض | التلوث أو التآكل | صمام نظيف ، تحقق من الضرر |
| ضوضاء غريبة | صفير أو طحن الأصوات | التجويف أو الأجزاء البالية | تحقق من الضغط واستبدل الأجزاء البالية |
| ارتفاع درجة الحرارة | يصبح النظام ساخنًا جدًا | سائل خاطئ أو تبريد ضعيف | استخدم السائل الصحيح ، وتحسين التبريد |
فهم الرموز الهيدروليكية
يستخدم المهندسون رموزًا خاصة لإظهار صمامات الخانق في المخططات الهيدروليكية. هذه الرموز موحدة في جميع أنحاء العالم ، حتى يتمكن الجميع من فهمها.
رمز صمام الخانق الأساسي:يبدو وكأنه مثلث مع سهم من خلاله
خنق قابل للتعديل:لديه سهم يوضح أنه يمكن ضبطه
صمام فحص الخانق:يجمع بين خانق وتحقق من رموز الصمام
تساعد هذه الرموز الفنيين والمهندسين على التواصل بوضوح حول الأنظمة الهيدروليكية.
مزايا وعيوب
مثل كل شيء في الهندسة ، فإن صمامات الخانق لها إيجابيات وسلبيات.
المزايا
- تصميم بسيط - عدد أقل من الأجزاء لكسر
- التحكم الدقيق - التحكم الدقيق للغاية في السرعة
- فعال من حيث التكلفة - غير مكلفة نسبيا
- من السهل الفهم - عملية مباشرة
- موثوقة - تقنية مثبتة تعمل
عيوب
- فقدان الطاقة - يخلق الحرارة عن طريق تقييد التدفق
- يمكن أن تحصل على انسداد - الفتحات الصغيرة فخ الأوساخ
- يقتصر على التحكم البسيط - غير مناسب للأتمتة المعقدة
- حساسة لنظافة السوائل - السائل القذر يسبب مشاكل
نصائح لتحسين الأداء
للحصول على أقصى استفادة من صماماتك الهيدروليكية:
- استخدم السائل النظيف - هذه هي القاعدة الأكثر أهمية
- صمامات الحجم بشكل صحيح - لا تستخدم صمامًا كبيرًا جدًا أو صغير جدًا
- تثبيت مرشحات الالتفافية - يساعد الترشيح الإضافي على منع المشاكل
- مراقبة درجة حرارة النظام - يمكن للسائل الساخن تلف الأختام
- حافظ على سجلات الضبط - اكتب الإعدادات لعمليات مختلفة
- مشغلو القطار - تأكد من معرفة الناس كيفية استخدام المعدات بشكل صحيح
مستقبل صمامات الخانق الهيدروليكية
تستمر التكنولوجيا في التحسن ، وتتحسن صمامات الخانق أيضًا:
الصمامات الذكيةمع الضوابط الإلكترونية
مواد أفضلالتي تستمر لفترة أطول
التكامل مع أجهزة الكمبيوترللتحكم التلقائي
تحسين الكفاءةلتقليل نفايات الطاقة
ومع ذلك ، فإن المبدأ الأساسي للتحكم في التدفق سيكون دائمًا مهمًا في الأنظمة الهيدروليكية.
خاتمة
قد تبدو صمامات الخانق الهيدروليكية كأجهزة بسيطة ، لكنها تلعب دورًا مهمًا في جعل عالمنا الحديث يعمل بسلاسة. من الحفارة التي تحفر مؤسستك إلى آلة المصنع التي تصنع سيارتك ، تساعد هذه الصمامات في التحكم في الحركة بدقة وموثوقية.
إن فهم كيفية عملهم ، ومكان استخدامهم ، وكيفية الحفاظ عليها ، يمكن أن يساعدك:
- اتخاذ قرارات أفضل عند اختيار المعدات
- استكشاف الأخطاء وإصلاحها بشكل أكثر فعالية
- نقدر الهندسة وراء الآلات اليومية
- التواصل بشكل أفضل مع الفنيين والمهندسين
سواء كنت بدأت للتو في التعرف على الهيدروليكية أو تتطلع إلى تعميق معرفتك ، تذكر أن صمامات الخانق هي لبنات بناء أساسية لأنظمة الطاقة السوائل. إتقان الأساسيات ، وستكون في طريقك لفهم المفاهيم الهيدروليكية الأكثر تعقيدًا.
في المرة التالية التي ترى فيها قطعة من معدات البناء تعمل بسلاسة أو آلة مصنع تعمل بدقة ، ستعرف أنه في مكان ما في هذا النظام ، يقوم صمام دواسة الوقود الهيدروليكية بعمله بهدوء - التحكم في التدفق ، وإدارة السرعة ، وجعله ممكنًا.
هل تحتاج إلى مساعدة في اختيار صمام الخانق المناسب لتطبيقك؟ فكر في التشاور مع مهندس أنظمة هيدروليكية يمكنه تحليل متطلباتك المحددة والتوصية بالحل الأفضل لاحتياجاتك.
