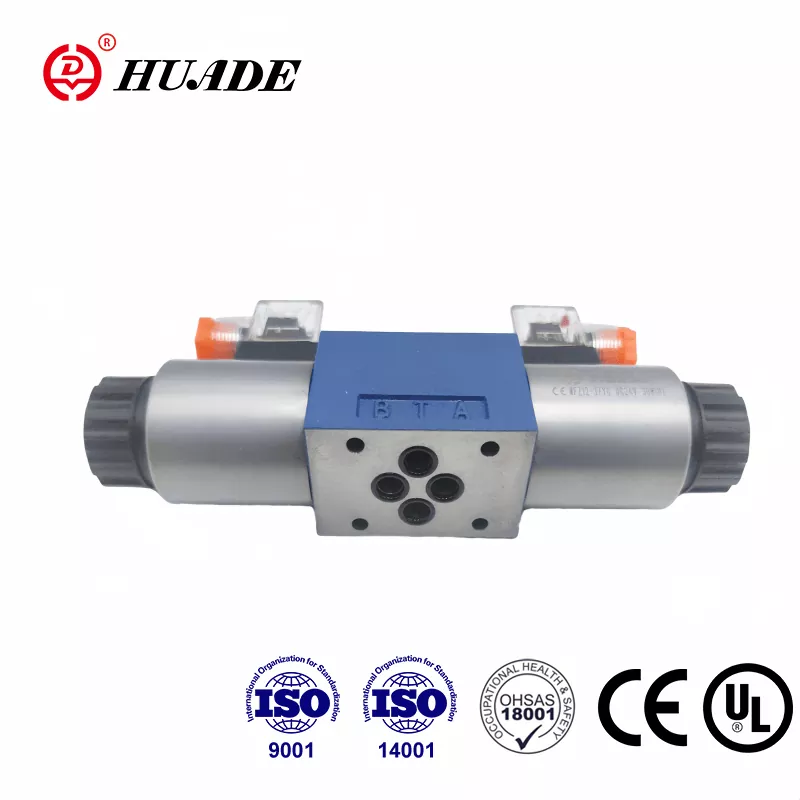

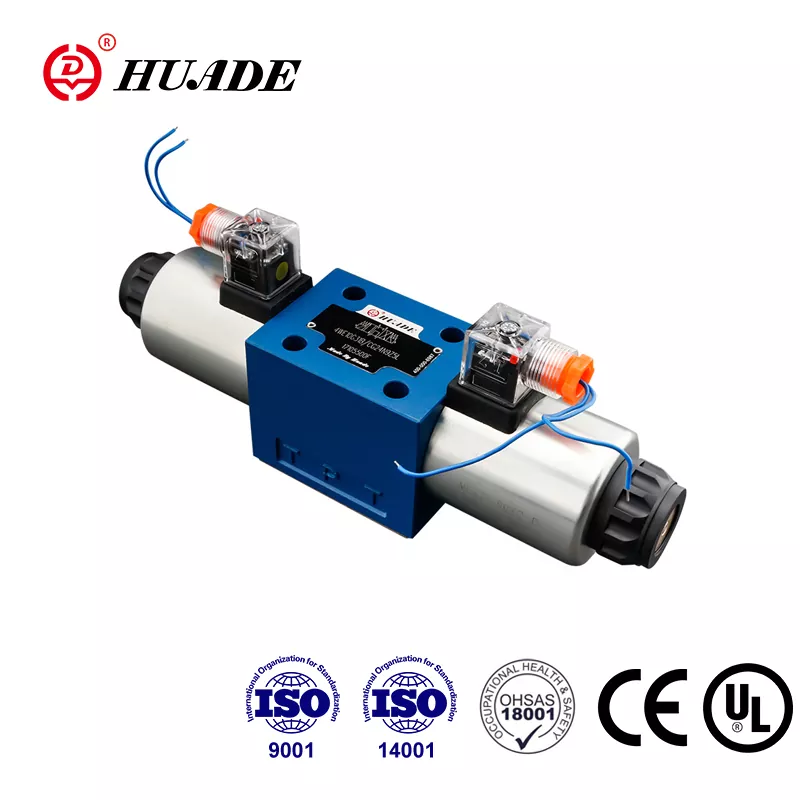

عند العمل باستخدام الأنظمة الهيدروليكية، فإنك تحتاج إلى مكونات تعمل فقط — يومًا بعد يوم، وتغييرًا تلو الآخر. ال4WE10 صمام التحكم الاتجاهياكتسبت سمعتها في المصانع في جميع أنحاء العالم لهذا السبب بالضبط. إن صمام التحكم الاتجاهي هذا ليس التكنولوجيا الأكثر روعة في السوق، ولكن 4WE10 يتولى المهمة الأساسية للتحكم في تدفق السوائل الهيدروليكية بتناسق ملحوظ.
الصمام 4WE10تعمل على مبدأ مباشر. يقوم ملف كهرومغناطيسي بدفع بكرة داخل جسم الصمام، مما يفتح ويغلق مسارات الزيت الهيدروليكي. عند تنشيط الملف، يتحرك الملف. عند قطع الطاقة، يعيدها الزنبرك إلى موضعه الأصلي. تصميم 4WE10 ذو تأثير مباشر، مما يعني أنه لا توجد مرحلة تجريبية أو آلية معقدة بين الإشارة الكهربائية والحركة الميكانيكية.
فهم معيار NG10 الخاص بـ 4WE10
ال4WE10 صمام التحكم الاتجاهييتبع ما يسمى بمعيار التركيب NG10، المعروف أيضًا باسم CETOP 5 أو ISO 4401-05. هذا التوحيد مهم أكثر مما قد تعتقد بالنسبة لصمامات التحكم الاتجاهية. هذا يعني أنه يمكنك استبدال 4WE10 من إحدى الشركات المصنعة بصمام تحكم اتجاهي مكافئ من شركة أخرى دون إعادة تصميم لوحة التثبيت أو إعادة تركيب نظامك. بالنسبة لفرق الصيانة ومصممي المعدات، فإن إمكانية التبديل هذه لـ 4WE10 تقلل من المتاعب والتكاليف.
الصمام 4WE10يتم توصيله من خلال أربعة منافذ رئيسية: P لمدخل الضغط، A وB لمنفذي العمل اللذين يتصلان بالمشغلات الخاصة بك، وT لخط العودة إلى الخزان. يمنح هذا التكوين رباعي الاتجاهات 4WE10 التحكم في الحركة ثنائية الاتجاه، ولهذا السبب ستجد صمامات التحكم الاتجاهية هذه تتحكم في الأسطوانات التي تحتاج إلى التمدد والسحب.
القدرات التقنية لصمام التحكم الاتجاهي 4WE10
ال4WE10يتعامل مع ضغط يصل إلى 315-350 بار اعتمادًا على الطراز المحدد، والذي يترجم إلى حوالي 4,569 رطل لكل بوصة مربعة. وهذا يكفي لمعظم الآلات الصناعية دون الدخول في منطقة شديدة التحمل. يبلغ معدل التدفق الاسمي لـ 4WE10 120 لترًا في الدقيقة، على الرغم من أن صمام التحكم الاتجاهي هذا يمكنه الدفع إلى 160 لترًا في الدقيقة عند الحاجة. كمرجع، 120 لترًا في الدقيقة يساوي تقريبًا 31.7 جالونًا في الدقيقة.
تحدد هذه الأرقام مكانصمام 4WE10يناسب النظام الخاص بك. إذا كنت تقوم بتشغيل تدفقات أعلى باستمرار من خلال صمام التحكم الاتجاهي الخاص بك، فسوف تبدأ في رؤية انخفاضات في الضغط تولد الحرارة وتهدر الطاقة. العلاقة بين التدفق وانخفاض الضغط في 4WE10 ليست خطية، بل تتبع قانونًا مربعًا، مما يعني أن مضاعفة معدل التدفق يؤدي إلى مضاعفة فقدان الضغط بمقدار أربعة أضعاف. عند المعدل الاسمي 120 لترًا في الدقيقة، سيُظهر صمام التحكم الاتجاهي 4WE10 حوالي 12 بارًا من انخفاض الضغط، وهو ما يمثل الطاقة التي تتحول إلى حرارة بدلاً من العمل المفيد.
4WE10 أنواع البكرات وتطبيقاتها
الصمام 4WE10يأتي في تكوينات مختلفة للتخزين المؤقت، يتم تحديدها بأحرف مثل D وE وG وH. يحدد كل حرف ما يحدث لمسارات السوائل عندما يجلس صمام التحكم الاتجاهي في موضعه المركزي، كما أن اختيار تكوين 4WE10 المناسب مهم لكيفية تصرف جهازك.
ال4WE10 H-بكرةيحظر جميع المنافذ في الموضع المركزي. يؤدي هذا إلى إنشاء قفل هيدروليكي يحمل الأسطوانة في مكانها بالضبط، حتى تحت الحمل. يمكنك استخدام تكوين 4WE10 هذا عندما تكون دقة تحديد الموضع مهمة، مثل إبقاء المشبك مغلقًا أثناء حدوث عملية اللحام. الجانب السلبي هو أن أي تمدد حراري للزيت المحبوس يمكن أن يؤدي إلى ارتفاع الضغط في صمام التحكم الاتجاهي الخاص بك، لذلك عليك أن تأخذ ذلك في الاعتبار في تصميمك.
ال4WE10 G-بكرةيربط منفذ الضغط مباشرة بالخزان الموجود في الوضع المركزي. يعمل تكوين صمام التحكم الاتجاهي هذا على تفريغ المضخة، مما يؤدي إلى انخفاض ضغط النظام إلى ما يقرب من الصفر بينما يظل 4WE10 في وضع الخمول. إنه أمر شائع في التطبيقات الصحفية حيث ينتظر الجهاز بين الدورات. تعمل المضخة الخاصة بك، ولكنها لا تقاوم الضغط العالي من خلال صمام 4WE10، مما يوفر الطاقة ويقلل الحرارة.
ال4WE10 بكرة إلكترونيةيحجب منفذ الضغط ولكنه يربط منافذ العمل بالخزان. يتيح ذلك للضغط المحصور أن ينزف من مشغلاتك بينما يمنع التدفق الجديد من المضخة عبر صمام التحكم الاتجاهي. يكون ذلك مفيدًا عندما تحتاج إلى تحرير الضغط المتبقي قبل بدء الدورة التالية على نظام 4WE10 الخاص بك.
تحتاج التطبيقات المختلفة إلى سلوكيات مختلفة، وتسهل رموز الحروف القياسية تحديد صمام التحكم الاتجاهي 4WE10 الذي تحتاجه بالضبط دون وصف فني طويل.
تركيب صمام التحكم الاتجاهي 4WE10 الخاص بك
تركيب4WE10أمر واضح ومباشر، ولكن عليك الانتباه إلى بعض التفاصيل. يمكن تركيب صمام التحكم الاتجاهي في أي اتجاه، على الرغم من أنه يجب عليك مراعاة مكان انتهاء التوصيلات الكهربائية في 4WE10 لديك لسهولة الصيانة. الملفات قابلة للإزالة ويمكن أن تدور 360 درجة حول محورها، مما يساعد عند التعامل مع المساحات الضيقة في تركيب 4WE10 الخاص بك.
إحدى التفاصيل التي غالبًا ما يتم التغاضي عنها معصمام 4WE10هو ضغط خط العودة. بينما تتعامل المنافذ الرئيسية مع 350 بارًا، يجب أن يظل منفذ الخزان الموجود في صمام التحكم الاتجاهي لديك أقل من 160 بارًا. إذا كنت تقوم بتشغيل وحدات 4WE10 متعددة تشترك في خط إرجاع مشترك، فقد يؤثر ارتفاع الضغط من صمام التحكم الاتجاهي على الآخرين. قد يتسبب الضغط الخلفي في حركة التخزين المؤقت غير المرغوب فيها في 4WE10 الخاص بك. إن استخدام صمامات فحص فردية على كل خط إرجاع 4WE10 أو التأكد من حجم الخط المناسب يمنع هذه المشكلة.
ال4WE10 صمام التحكم الاتجاهييتضمن أحكامًا للتجاوز اليدوي، مما يتيح لك تشغيله يدويًا أثناء التشغيل أو استكشاف الأخطاء وإصلاحها. تتمتع هذه الميزة في 4WE10 بحد ضغط يبلغ 50 بارًا على منفذ الخزان. لم يتم تصميمه كوظيفة أمان أو للتشغيل المنتظم لصمام التحكم الاتجاهي الخاص بك، فقط كوسيلة مساعدة في الصيانة.
4WE10 المواصفات الكهربائية
معظم4WE10 صمامات التحكم الاتجاهيةتعمل على 24 فولت تيار مستمر، على الرغم من أنك ستجد إصدارات 4WE10 لـ 12 فولت، و48 فولت، و110 فولت تيار متردد، و220 فولت تيار متردد وفقًا لمعايير منشأتك. يتم توصيل ملف 4WE10 من خلال موصل كهربائي DIN EN 175301-803، والذي أصبح معيارًا صناعيًا لصمامات التحكم الاتجاهي الصناعية. تشتمل العديد من إصدارات 4WE10 على مؤشر LED يضيء عند تنشيط الملف، مما يمنحك تأكيدًا بصريًا سريعًا دون الحاجة إلى مقياس متعدد.
ال4WE10يستخدم تصميم الملف بنية الدبوس الرطب، مما يعني أنه يتلامس بشكل مباشر مع الزيت الهيدروليكي الذي يتدفق عبر صمام التحكم الاتجاهي. يقوم ملامسة الزيت في 4WE10 بالعديد من الأشياء المفيدة. فهو يبرد الملف، ويمنع الحمل الحراري الزائد في صمام التحكم الاتجاهي. إنه يخفف الاهتزاز الميكانيكي والضوضاء، مما يحافظ على هدوء تشغيل 4WE10. ويوفر التشحيم الذي يطيل عمر الملف على صمام التحكم الاتجاهي الخاص بك. الجانب السلبي هو أنه إذا كان لديك فشل في الملف على 4WE10، فأنت بحاجة إلى تصريف أو عزل هذا القسم من النظام قبل الاستبدال، على الرغم من أن التصميم القابل للإزالة يجعل هذه العملية سريعة نسبيًا بالنسبة لصمام التحكم الاتجاهي.
متطلبات السوائل لصمام 4WE10
ال4WE10 صمام التحكم الاتجاهيتتوقع زيتًا هيدروليكيًا ذو أساس معدني بلزوجة تبلغ حوالي 37 مم²/ثانية عند 55 درجة مئوية. يتحمل 4WE10 نطاقًا واسعًا يتراوح من 2.8 إلى 380 مم²/ثانية، لكن التشغيل في أقصى الحدود يؤثر على أداء صمام التحكم الاتجاهي لديك. يزيد الزيت الرقيق جدًا من التسرب الداخلي في 4WE10، بينما يعمل الزيت السميك على إبطاء وقت الاستجابة ويزيد من انخفاض الضغط من خلال صمام التحكم الاتجاهي.
السيطرة على التلوث أمر مهم بشكل كبيرصمام 4WE10حياة. التوصية الخاصة بصمامات التحكم الاتجاهية هي نظافة ISO 4406 بمعدل 20/18/15 أو أفضل، مع ترشيح بمعدل 10-16 ميكرون. قد يبدو هذا دقيقًا للغاية، لكن الخلوصات بين التخزين المؤقت والتجويف في 4WE10 تتراوح بين 5-25 ميكرون اعتمادًا على تصميم صمام التحكم الاتجاهي. تعمل الجزيئات الموجودة في هذا النطاق الحجمي مثل ورق الصنفرة، حيث ترتدي الأسطح الدقيقة في جهاز 4WE10 الخاص بك والتي تغلق كل منفذ عن الآخرين.
تتسبب الجسيمات الصلبة في حدوث خدوش تزيد من التسرب بمرور الوقت في جهازك4WE10 صمام التحكم الاتجاهي. يمكن للملوثات الناعمة والمياه أن تعزز التآكل أو تشكل رواسب الحمأة. وفي كلتا الحالتين، يتدهور أداء صمام 4WE10 الخاص بك. في الأنظمة المتسخة حقًا، قد ترى التصاقًا حيث يرفض بكرة 4WE10 التحرك بسلاسة أو يعود ببطء إلى الوضع المركزي في صمام التحكم الاتجاهي.
4WE10 انخفاض الضغط وكفاءة النظام
يساعدك فهم انخفاض الضغط على تصميم أنظمة أكثر كفاءة باستخدامصمام 4WE10. عند 60 لترًا في الدقيقة، ينخفض صمام التحكم الاتجاهي حوالي 3 بار. عند 100 لتر في الدقيقة، يقفز ذلك إلى 8 بار خلال 4WE10. عند الحد الأقصى الذي يبلغ 120 لترًا في الدقيقة، فإنك تفقد 12 بارًا عبر صمام التحكم في الاتجاه.
يمثل كل شريط من انخفاض الضغط بمعدل تدفق معين الطاقة المحولة إلى حرارة في جسمك4WE10. الصيغة واضحة ومباشرة: فقدان الطاقة يساوي معدل التدفق مضروبًا في انخفاض الضغط. عند استهلاك 100 لتر في الدقيقة مع انخفاض بمقدار 8 بار عبر صمام التحكم الاتجاهي، يكون ذلك حوالي 1.3 كيلووات من الحرارة. يحتاج نظامك إلى تبديد الحرارة الناتجة عن 4WE10، إما من خلال المبرد أو عن طريق قبول درجات حرارة الزيت المرتفعة.
بالنسبة للأنظمة التي تكون فيها الكفاءة مهمة، يجب الحفاظ على معدلات التدفق أقل من 80 لترًا في الدقيقة من خلال4WE10 صمام التحكم الاتجاهييمنحك توازنًا أفضل بين حجم الصمام وتوليد الحرارة. إذا كنت بحاجة إلى تدفقات أعلى مما يستطيع 4WE10 التعامل معه بكفاءة، ففكر في الحجم التالي الأكبر أو استخدم صمامات تحكم اتجاهية متعددة بالتوازي.
4WE10 تبديل الوقت والاستجابة
الصمام 4WE10يتم التبديل عادةً خلال 70-120 مللي ثانية، وهي سرعة كافية لمعظم التطبيقات الصناعية ولكنها ليست فورية. تعمل ميزات التخميد الداخلية في صمام التحكم الاتجاهي على تسهيل عملية الانتقال، مما يمنع الصدمات الهيدروليكية التي قد تؤدي إلى تلف المكونات أو إحداث ضوضاء. ستجد فتحات وغرف صغيرة مصممة في بكرة 4WE10 التي تقيس تدفق الزيت أثناء حدث التبديل.
بعض4WE10 صمام التحكم الاتجاهيتشتمل الطرز على براغي تعديل خارجية تتيح لك ضبط سرعة التبديل. يصبح هذا مفيدًا عندما تشترك وحدات 4WE10 المتعددة في خطوط مشتركة، مما يسمح لك بتبديل أوقات التبديل الخاصة بها لتجنب انتقال الضغط في نظام صمام التحكم الاتجاهي الخاص بك.
التطبيقات الشائعة لصمام التحكم الاتجاهي 4WE10
ستجدصمامات 4WE10في جميع أنحاء البيئات الصناعية. تستخدم تطبيقات الأدوات الآلية صمام التحكم الاتجاهي 4WE10 لربط العمل، حيث تحتاج الأسطوانة إلى التمدد بقوة والثبات في موضعها أثناء حدوث القطع. تستخدم آلات القولبة بالحقن 4WE10 للتحكم في مسامير الصمام التي تنظم تدفق البلاستيك. تستخدم خطوط التجميع الآلية صمامات التحكم الاتجاهية هذه في روبوتات الالتقاط والمكان لتحركات تحديد المواقع المنفصلة.
ال4WE10يتفوق في التحكم المنفصل - انتقل إلى الموضع A، توقف، انتقل إلى الموضع B، توقف. لا يتعامل صمام التحكم الاتجاهي هذا مع التحكم التناسبي بشكل جيد لأنه إما مفتوح أو مغلق ولا يوجد شيء بينهما. إذا كنت بحاجة إلى تحكم متغير في السرعة أو تنظيم تدفق دقيق يتجاوز ما يقدمه 4WE10، فسوف تتقدم إلى صمام التحكم الاتجاهي المتناسب في سلسلة 4WRPE بدلاً من ذلك.
صيانة صمام 4WE10 الخاص بك
ال4WE10يعمل تصميم الملف القابل للإزالة على تبسيط عملية صيانة صمام التحكم الاتجاهي هذا. عندما يتعطل الملف في 4WE10، يمكنك استبداله دون فتح النظام الهيدروليكي. افصل القابس الكهربائي، وفك صامولة التثبيت، واسحب الملف القديم، ثم قم بتثبيت الملف الجديد على صمام التحكم الاتجاهي الخاص بك. يمكن أن يدور ملف 4WE10 أثناء التثبيت، حتى تتمكن من وضع الموصل الكهربائي في أي مكان يناسبك.
ارتداء البكرة الداخلية في4WE10 صمام التحكم الاتجاهييؤدي في النهاية إلى زيادة التسرب والاستجابة البطيئة. قد تلاحظ أن الأسطوانة تنجرف ببطء عندما يجب أن تظل في موضعها، أو أن وقت التبديل يزداد في 4WE10. في هذه المرحلة، أنت تنظر إما إلى إعادة بناء صمام التحكم الاتجاهي بأختام جديدة وربما بكرة جديدة، أو استبدال 4WE10 بالكامل. يعتمد الحساب الاقتصادي على تكاليف العمالة لديك مقابل سعر الصمام.
الالتصاق المرتبط بالتلوث في4WE10يظهر كعملية متقطعة أو فشل كامل في التحول. في بعض الأحيان يمكنك استعادة الوظيفة في صمام التحكم الاتجاهي الخاص بك عن طريق تنظيف النظام واستبدال المرشحات، ولكن إذا حدث تسجيل على البكرة أو التجويف 4WE10، فستحتاج إلى قطع غيار لصمام التحكم الاتجاهي.
تحديد مصادر صمام التحكم الاتجاهي 4WE10 الخاص بك
أنشأ بوش ريكسروث4WE10التصميم ويقدم أكبر مجموعة متنوعة من صمامات التحكم الاتجاهي مع 53 تكوينًا مختلفًا للتخزين المؤقت. تعمل صماماتها 4WE10 كمعيار مرجعي لصمامات التحكم الاتجاهي. تقوم كل من Hydac وParker وEaton Vickers وArgo Hytos بتصنيع إصدارات 4WE10 المتوافقة التي يتم تركيبها على نفس الواجهة. تنتج الشركات المصنعة الصينية مثل CML وHuade بدائل 4WE10 ذات تكلفة تنافسية والتي تحافظ على معيار التركيب لصمامات التحكم الاتجاهي.
التسعير ل4WE10 صمام التحكم الاتجاهييتراوح من حوالي 18 دولارًا إلى 38 دولارًا لكل وحدة حسب الكمية والمواصفات والمورد. يختلف الحد الأدنى لكميات الطلب لوحدات 4WE10 من قطعة واحدة إلى 50 قطعة أو أكثر، حيث تؤدي الطلبات الأكبر إلى انخفاض أسعار الوحدات. عادةً ما تتراوح المهل الزمنية بين 10 و15 يومًا لتكوينات 4WE10 القياسية.
التوحيد يعني أنه يمكنك المصدر4WE10 صمامات التحكم الاتجاهيةمن موردين متعددين والحفاظ على قابلية التبادل. بالنسبة للتطبيقات المهمة، يمكنك تخزين صمامات 4WE10 من شركتين مصنعتين مختلفتين لضمان عدم اعتمادك مطلقًا على سلسلة توريد واحدة لصمامات التحكم الاتجاهية لديك.
حدود 4WE10 ومتى يجب النظر في البدائل
ال4WE10 صمام التحكم الاتجاهييتعامل مع دوره المصمم جيدًا ولكن له حدود واضحة. الطبيعة الثنائية للتحكم في 4WE10 تعني أن صمام التحكم الاتجاهي هذا غير مناسب للتطبيقات التي تحتاج إلى سرعة متغيرة أو بداية ناعمة. انخفاض الضغط عند التدفق العالي يجعل 4WE10 غير فعال لعمليات التدفق العالي المستمرة. التسرب الداخلي المتأصل في تصميم التخزين المؤقت 4WE10 يعني أن صمام التحكم الاتجاهي هذا لن يحتفظ بالضغط إلى أجل غير مسمى في تكوينات المركز المغلق.
إذا كنت بحاجة إلى تحكم نسبي يتجاوز ما4WE10العروض، انظر إلى صمامات التحكم الاتجاهية المزودة بإلكترونيات متكاملة وملفات لولبية متناسبة. إذا كنت بحاجة إلى تسرب منخفض جدًا، ففكر في الصمامات ذات النمط القفاز بدلاً من 4WE10. إذا كنت تعمل بتدفقات أعلى بكثير من 120 لترًا في الدقيقة، فإن الحجم التالي الأكبر (NG16 أو NG25) يكون أكثر منطقية من صمام التحكم الاتجاهي 4WE10.
ال4WE10التكنولوجيا ناضجة، مما يعني أنك لن ترى تحسينات كبيرة في أداء 4WE10 الأساسي. لقد انتقل الابتكار في المكونات الهيدروليكية نحو صمامات التحكم الاتجاهي المتناسبة والذكية مع التشخيص المتكامل. يظل 4WE10 مناسبًا للتطبيقات التي تتطابق فيها قدراته مع المتطلبات وحيث تفوق تقنية صمام التحكم الاتجاهي المعياري المثبتة فوائد الأساليب الأحدث.
اختيار التكوين الصحيح 4WE10
اختيار أ4WE10 صمام التحكم الاتجاهييتطلب مطابقة معلمات النظام الخاص بك مع قدرات الصمام. احسب معدل التدفق المطلوب وتأكد من بقائه أقل من 80-100 لتر في الدقيقة لتحقيق الكفاءة مع 4WE10. تأكد من أن ضغطك يبقى ضمن الحد 315-350 بار مع هامش أمان مناسب لصمام التحكم الاتجاهي الخاص بك. اختر نوع التخزين المؤقت 4WE10 الذي يوفر السلوك المركزي الذي يحتاجه تطبيقك.
ضع في اعتبارك مصدر الإمداد الكهربائي المتوفر في موقع التثبيت الخاص بك وحدد ما هو مناسب4WE10لفائف الجهد لصمام التحكم الاتجاهي الخاص بك. فكر في كيفية الوصول إلى الصيانة - هل يمكن لأي شخص الوصول إلى الموصل الكهربائي والملف في جهاز 4WE10 الخاص بك عند الحاجة إلى الخدمة؟ قم بتخطيط سباكة خط العودة لتجنب مشاكل الضغط الخلفي في صمام التحكم الاتجاهي.
ال4WE10تأتي الموثوقية من تصميمها الميكانيكي المباشر وعمليات التصنيع الناضجة وراء صمام التحكم الاتجاهي هذا. عند تطبيقه بشكل صحيح ضمن نطاق التشغيل الخاص به وصيانته وفقًا لممارسات النظام الهيدروليكي الأساسية، فإن 4WE10 يقدم سنوات من الخدمة المتسقة. تفسر هذه الموثوقية، جنبًا إلى جنب مع التوفر العالمي والأسعار التنافسية، سبب بقاء صمام التحكم الاتجاهي 4WE10 خيارًا قياسيًا للتحكم الهيدروليكي الصناعي على الرغم من كونه أحد تقنيات الصمامات القديمة التي لا تزال قيد الإنتاج.
بالنسبة للأنظمة التي تحتاج حقًا إلى التحكم المنفصل في الموضع بمعدلات تدفق معتدلة، فإن4WE10 صمام التحكم الاتجاهييمثل حلاً عمليًا ومفهومًا جيدًا. لن يمنحك تطور التقنيات الأحدث، ولكن 4WE10 سيظهر للعمل كل يوم ويقوم بعمله بدون دراما.
