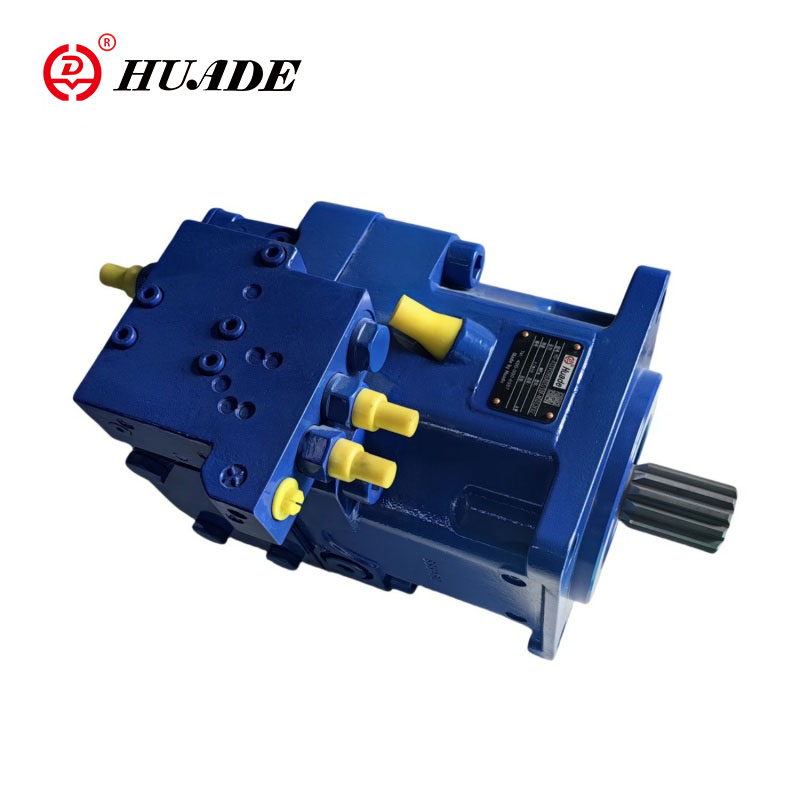

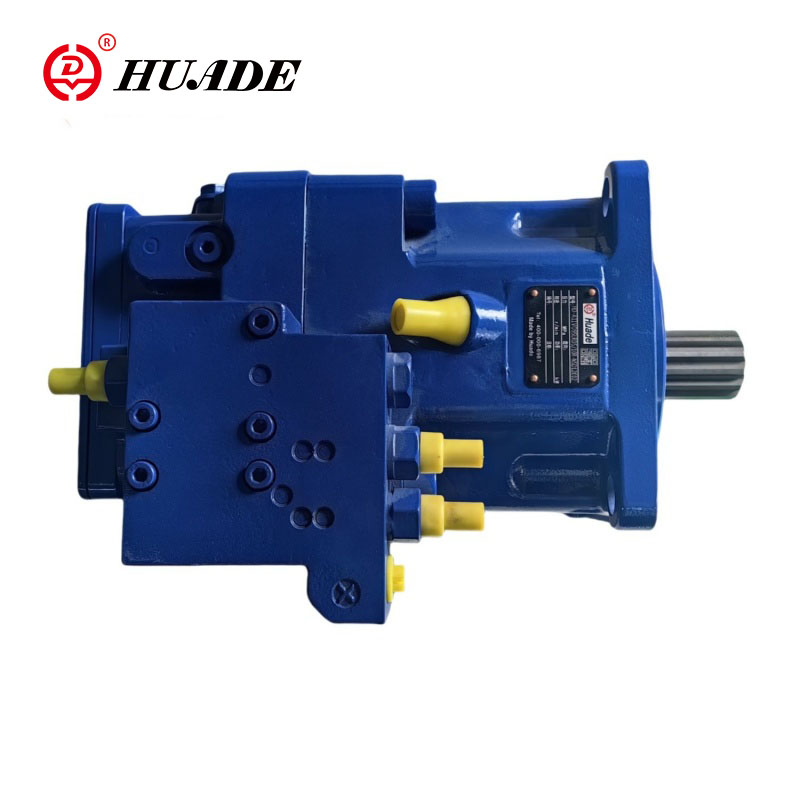

مضخة المكبس المحوري المتغيرة A11VO

يتم استخدام المضخة المتغيرة ذات المكبس المحوري من العلامة التجارية Huade A11VO للنقل الهيدروستاتيكي في الأنظمة الهيدروليكية ذات الدائرة المفتوحة. يتناسب معدل التدفق لمضخة المكبس المحوري هذه مع سرعة النقل والإزاحة. عن طريق ضبط زاوية لوحة التأرجح، يمكن تغيير معدل التدفق بدون خطوات. يمكن أن تتطابق مضخة A11VO مع أداء Rexroth.

معلمة المنتج لمضخة المكبس المحوري المتغيرة A11VO

• نطاق ضغط التشغيل

◇ مدخل ----- الضغط المطلق عند المنفذ S (منفذ الشفط)

نسخة بدون مضخة شحن

بابس دقيقة --------- 0.8 بار

بابس ماكس ---------- 30 بار

إذا كان الضغط > 5 بار، من فضلك اسأل Huade Hydraulic.

الإصدار مع مضخة الشحن

بابس دقيقة ---------- 0.6 بار

بابس ماكس ---------- 2 بار

◇السرعة القصوى المسموح بها (حد السرعة)

السرعة المسموح بها عن طريق زيادة ضغط المدخل عند منفذ الشفط S أو عند Vg ≥Vg max

◇ المخرج ---- الضغط في المنفذ A أو B

الضغط الاسمي pN ---------- 350 بار

أقصى ضغط Pmax ---------- 400 بار

الضغط الاسمي: أقصى ضغط تصميمي يتم عنده ضمان قوة الكلال

الحد الأقصى للضغط: ماكس. ضغط التشغيل المسموح به على المدى القصير (t <1s).

◇ الحد الأدنى من ضغط التشغيل

يلزم وجود حد أدنى لضغط التشغيل pB min في خط خدمة المضخة اعتمادًا على السرعة وزاوية الدوران والإزاحة (انظر الرسم البياني).

◇ضغط تصريف العلبة

يمكن أن يكون ضغط تصريف العلبة عند المنفذين T1 وT2 أعلى بمقدار 1.2 بار كحد أقصى من ضغط المدخل عند المنفذ S ولكن ليس أعلى من PL abs. الحد الأقصى -------------- 2 بار.

يلزم وجود خط تصريف كامل الحجم وغير مقيد للخزان مباشرةً.

◇ نطاق درجة حرارة حلقة ختم العمود

حلقة ختم عمود FKM مسموح بها لدرجات حرارة تصريف الحالة من -25 درجة مئوية إلى +115 درجة مئوية.

•ملحوظة:

بالنسبة للتطبيقات التي تقل عن 25 درجة مئوية، تكون حلقة ختم عمود NBR ضرورية (نطاق درجة الحرارة المسموح به: -40 درجة مئوية إلى +90 درجة مئوية).

قم بتوضيح حلقة ختم عمود NBR بنص واضح بالترتيب.

ميزة المنتج وتطبيق مضخة المكبس المحوري المتغيرة A11VO

سمات:

◀ مضخة مكبس محورية متغيرة بتصميم لوحة متعرجة للمحركات الهيدروستاتيكية في النظام الهيدروليكي للدائرة المفتوحة.

◀ مُصمم بشكل أساسي للاستخدام في تطبيقات الهاتف المحمول.

◀ تعمل المضخة في ظل ظروف التحضير الذاتي، مع ضغط الخزان، أو مع مضخة شحن مدمجة اختيارية (المكره).

◀ تتوفر مجموعة شاملة من خيارات التحكم التي تتوافق مع أي متطلبات تطبيق.

◀ خيار التحكم في الطاقة قابل للتعديل من الخارج، حتى عند تشغيل المضخة،

◀ يعتبر محرك الأقراص مناسبًا لإضافة مضخات تروس ومضخات مكبس محوري بنفس المعدل، أي بنسبة 100% من خلال محرك الأقراص.

◀ يتناسب تدفق الإخراج مع سرعة المحرك ويتغير بشكل لا نهائي بين qv max و qv min = 0.

طلب:

يتم استخدام المضخة المتغيرة للمكبس المحوري A11VO من Huade على نطاق واسع في الآلات الهندسية والمعدات الصناعية الخفيفة وتعدين الحديد والصلب وآلات التعدين والسفن والمعدات الأرضية للطيران المدني وآلات البترول والبتروكيماويات وآلات البناء والمشي.
