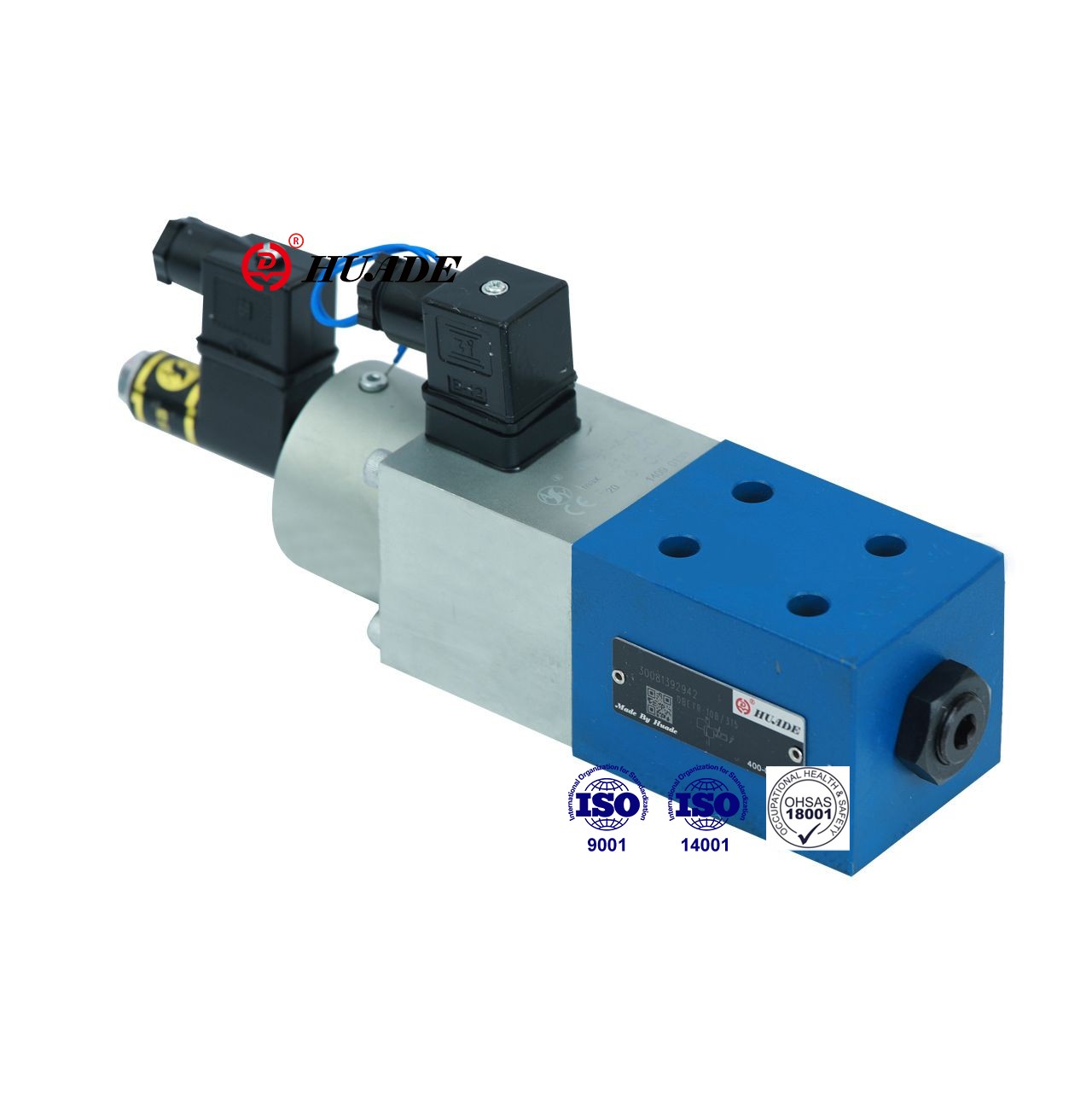

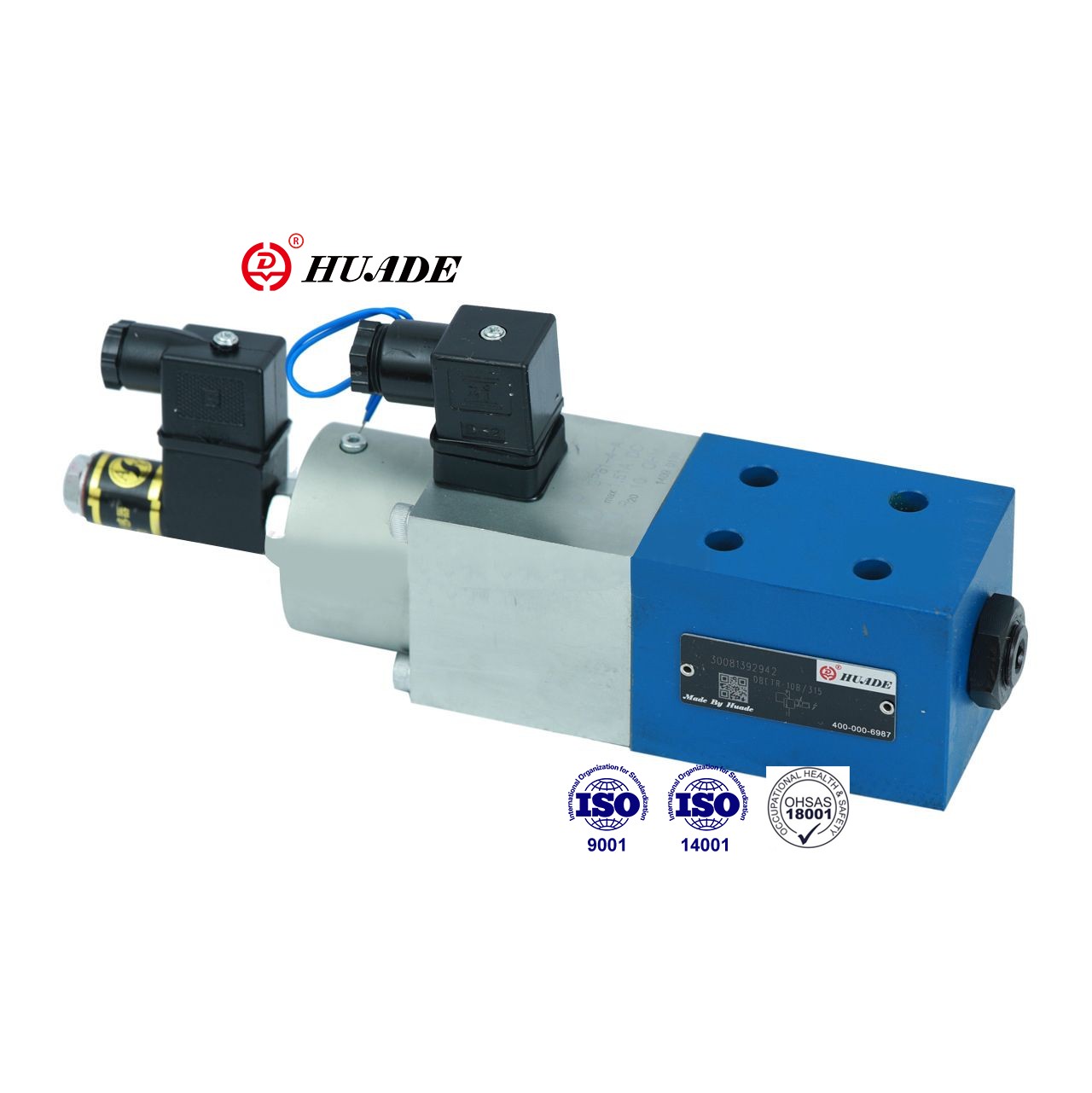

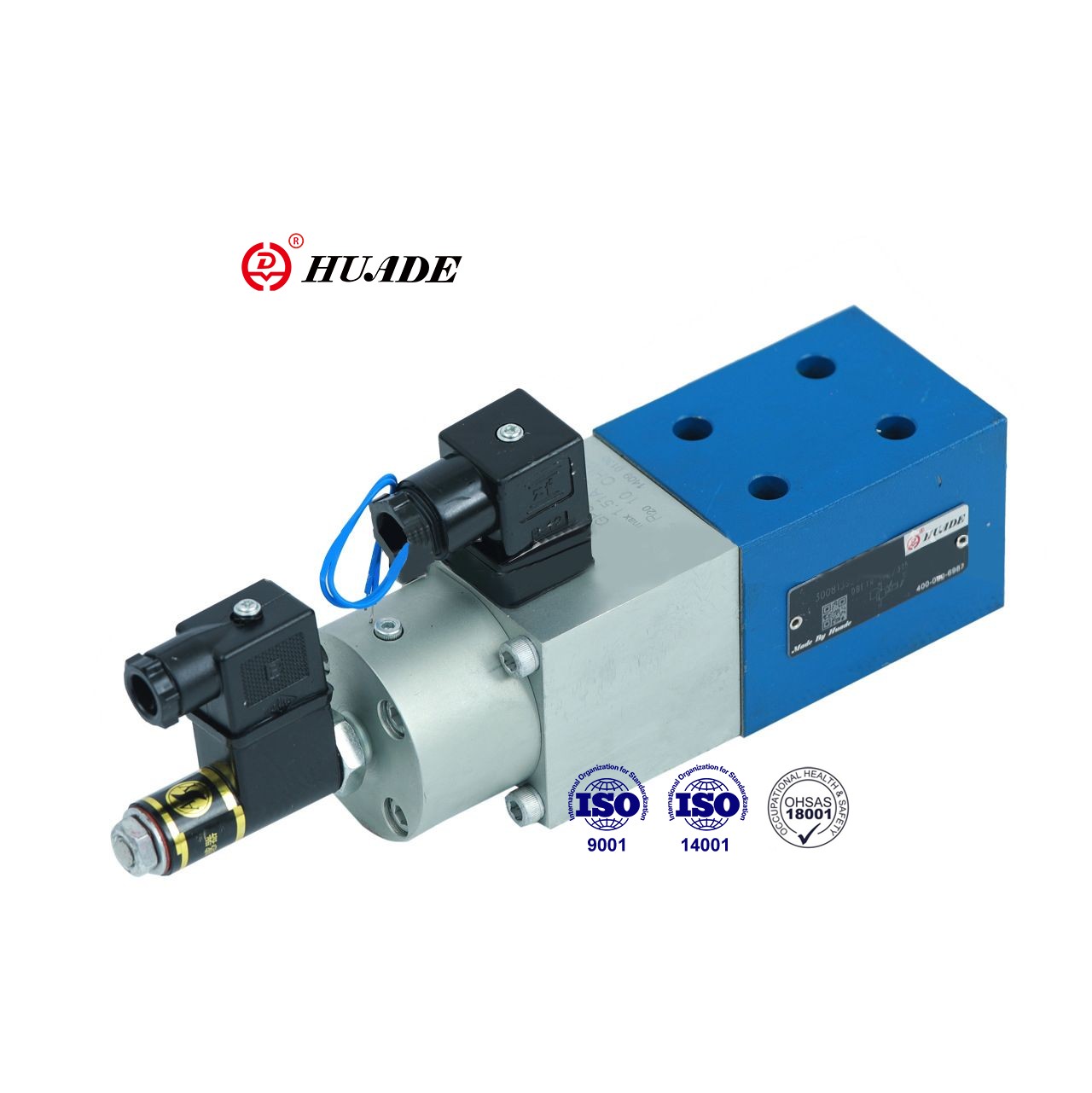

ينظم صمام تخفيف الضغط النسبي DBETR الضغط بما يتناسب مع قيمة الأمر الكهربائي. يستخدم صمام DBTR على نطاق واسع في أنظمة مغلقة مع ضغط نظام التحكم عن بُعد. تستخدم صمامات DBETR من Huade نفس معايير منتجات Rexroth. يمكن أن يحل صمام الضغط النسبي هذا DBETR استبدال المنتجات في نفس السلسلة ، والسعر بأسعار معقولة نسبيًا.
| هيدروليكي | |||
| الأعلى. الضغط المستقر (MPA) | مرحلة الضغط 2.5 ميجا باسكال | 2.5 | |
| مرحلة الضغط 8.0 ميجا باسكال | 8 | ||
| مرحلة الضغط 18.0 ميجا باسكال | 18 | ||
| مرحلة الضغط 31.5 ميجا باسكال | 31.5 | ||
| دقيقة. الضغط المستقر (MPA) | (انظر المنحنيات المميزة) | ||
| Max.OPTATION PRESSION (MPA) | المنفذ T (مع ضبط الضغط) | 0.2 | |
| المنفذ T (بدون ضبط الضغط) | 10 | ||
| ميناء ص | 31.5 | ||
| max.flow (l/min) | مرحلة الضغط 25 | 10 | |
| مرحلة الضغط 80 | 3 | ||
| مرحلة الضغط 180 | 3 | ||
| مرحلة الضغط 315 | 2 | ||
| درجة التلوث (ميكرون) | ≤20 (التوصية 10) | ||
| التباطؤ (٪) | <1 من الحد الأقصى. الضغط المستقر | ||
| التكرار (٪) | <0.5 من الضغط الأقصى | ||
| الخطية (٪) | 180 ؛ مرحلة الضغط من 3 إلى 18 ميجا باسكال | ≤ 1.5 من الضغط الأقصى | |
| 315 ؛ مرحلة الضغط من 6 إلى 31.5MPa | |||
| التباين النموذجي (٪) | صمام | ± 3 من الحد الأقصى. الضغط المستقر | |
| التحكم الكهربائي | ＜ 0.5 | ||
| استجابت خطوة من 0 إلى 100 ٪ (MS) | وقت الاستجابة (PMIN-PMAX) | وقت الاستجابة (PMAX-PMIN) | |
| مرحلة الضغط 2.5 و 18MPa 0 to100 | 100 | 50 | |
| مرحلة الضغط 31.5MPa 0 to100 | 150 | 100 | |
| سائل الضغط | زيت المعادن (لختم NBR) ، استر الفوسفات (لختم FPM) | ||
| نطاق اللزوجة (مم2/ق) | 2.8 إلى 380 | ||
| نطاق درجة حرارة سائل الضغط (درجة مئوية) | -20 إلى+70 | ||
| موضع التثبيت | خياري | ||
| الوزن (كجم) | 4 | ||
| كهربائي | ||||
| مضخم المرتبطة | VT-5003S30 | |||
| الجهد توريد | العاصمة | |||
| مقاومة الملف (ω) | القيمة الباردة عند 20 درجة مئوية | 10 | ||
| الأعلى. قيمة دافئة | 13.9 | |||
| (دولة العمل) واجب | مستمر | |||
| درجة حرارة سائل الضغط (درجة مئوية) | +50 | |||
| جهد مكبر للصوت | تنقل تماما | 24 ± 10 ٪ | ||
| تنقل ثلاثة مصدر كهربائي | 24 إلى 35 | |||
| الأعلى. استهلاك الطاقة (VA) | 50 | |||
| مقاومة الملف عند 20 درجة مئوية (Ω) | 1 | 11 | 111 | |
| 56 | 56 | 112 | ||
| الحث (محول الطاقة) (MH) | 6 إلى 8 | |||
| تردد المذبذب (محول الطاقة) (KHz) | 2.5 | |||
| حماية DIN 40 050 | IP65 | |||
سمات:
▶ التباطؤ منخفض
▶ التكرار الجيد ،
▶ التحكم في وضع الحلقة المغلقة الكهربائية من التوتر قبل الربيع
▶ تشغيل الملف اللولبي النسبي مع محول الموضع الاستقرائي (متوازن للضغط)
▶ الصمام والتحكم الإلكتروني من مصدر واحد
طلب:
يستخدم صمام تخفيف الضغط النسبي DBETR على نطاق واسع في مختلف المجالات مثل صناعة الضوء ، وأدوات الماكينة ، والمعادن ، إلخ.
يتكون الصمام بشكل أساسي من الإسكان (1) ، الملف اللولبي التناسبي (2) مع محول النشاط الاستقرائي (3) ، مقعد الصمام (4) و POPPET الصمام (5)
يتم ضبط الضغط عن طريق ضبط مقياس الجهد قيمة الأوامر (من 0 إلى 9 فولت). يؤدي ضبط قيمة الأمر إلى توتر نابض الضغط عبر الضوابط الإلكترونية والملف اللولبي النسبي (2). يتم تحديد توتر ربيع الضغط (6) ، أي موضع لوحة الربيع (7) ، بواسطة محول الموضعية الاستقرائي (3). يتم تصحيح أي انحرافات عن قيمة الأمر بواسطة التحكم الموضعي الحلقة المغلقة.
استخدام هذا المبدأ يزيل تأثير الاحتكاك اللولبي.
المزايا:
- انخفاض التباطؤ
- التكرار الجيد
رموز صمام تخفيف الضغط النسبي DBET
