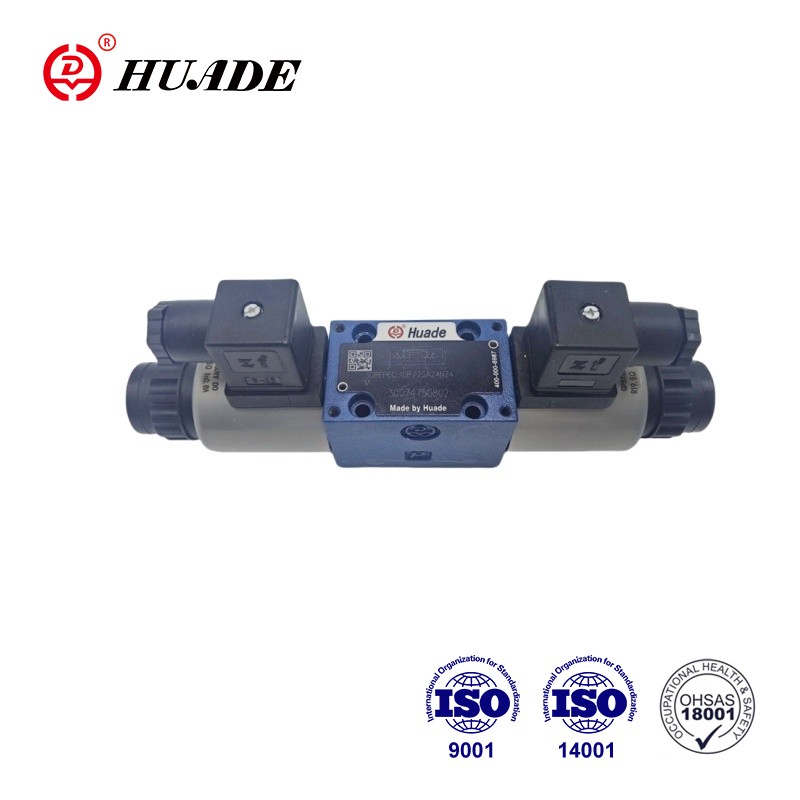

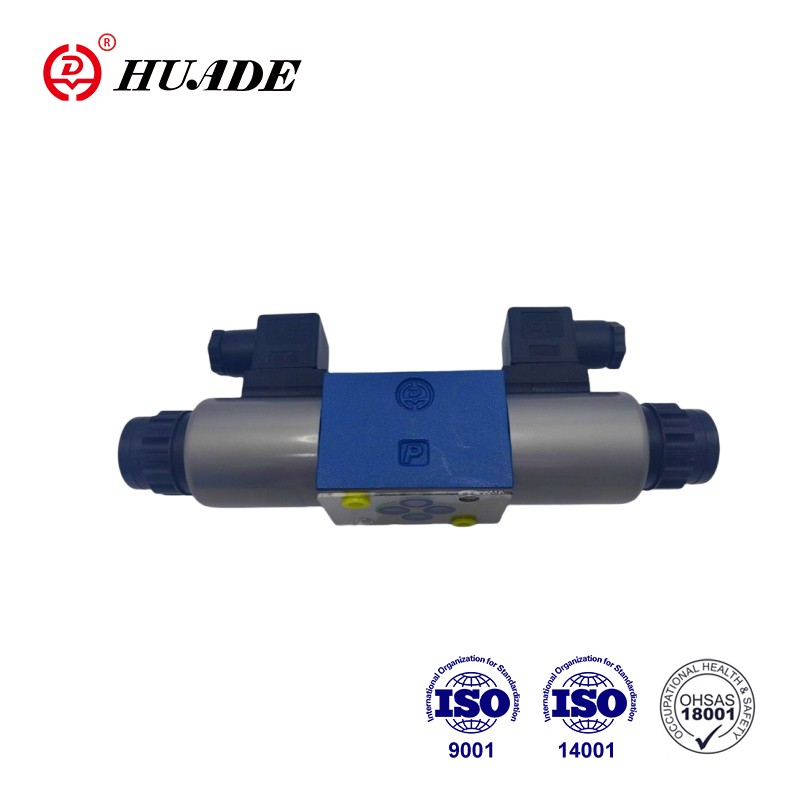

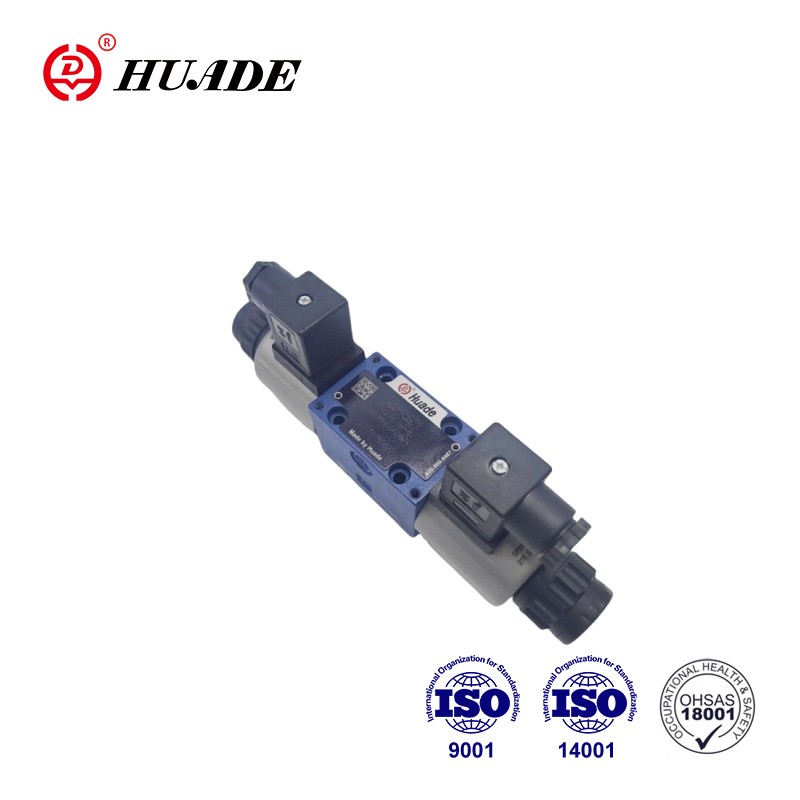

يتم تشغيل 3DREP 6B 6B من نوع الصمام 3D-Way الذي يتم تشغيله مباشرة عن طريق الملف اللولبي النسبي. يقومون بتحويل إشارة الدخل الكهربائي إلى إشارة ناتج الضغط النسبية. الملفات اللولبية النسبية هي الملف اللولبي DC الرطب للسيطرة مع الخيط المركزي والملف القابل للإزالة. يتم التحكم في الملف اللولبي اختياريا عبر إلكترونيات التحكم الخارجي.
| هيدروليكي | ||
| ضغط التشغيل (MPA) | ميناء ص | 10 ، إذا كان الزائد 10 ، ثم قم بتثبيت الصمام ، اكتب ZDR6DP ..- 30B/... في منفذ الإدخال |
| ميناء ر | 3 | |
| max.flow (l/min) | 15 (∆P = 5MPa) | |
| درجة التلوث (أم) | توصية تصفية مع الحد الأدنى لمعدل الاحتفاظ β10≥ 75 | |
| التباطؤ (٪) | ≤3 | |
| دقة التكرار (٪) | ≤1 | |
| حساسية الاستجابة (٪) | ≤1 | |
| انعكاس سبعة (٪) | ≤1 | |
| سائل الضغط | زيت المعادن (لختم NBR) ، استر الفوسفات (لختم FPM) | |
| نطاق اللزوجة (مم2/ق) | 2.8 إلى 380 | |
| نطاق درجة حرارة سائل الضغط (درجة مئوية) | -20 إلى +70 | |
| تثبيت | اختياري ، ويفضل الأفقي | |
| الوزن (كجم) | النوع C: 2.6 ؛ النوع A.B: 1.5 | |
| الكهربائية ، الملف اللولبي | ||
| الجهد توريد | DC24V | |
| التيار الاسمي لكل الملف اللولبي (أ) | 0.8 | |
| max.current لكل ملف لولبي (أ) | ≤0.02 | |
| مقاومة لفائف الملف اللولبي (ω) | القيمة الباردة عند 20 درجة مئوية | 19.5 |
| الأعلى. قيمة دافئة | 28.8 | |
| دولة العمل | مستمر | |
| درجة حرارة الحالة (درجة مئوية) | ~+50 | |
| درجة حرارة الملف (درجة مئوية) | ~+150 | |
| الحماية لـ DIN40 050 | IP65 | |
| الاتصالات الكهربائية | 3Drep | مع المكونات المكونة إلى DIN43650-AM2 موصل المكونات الإضافية إلى DIN 43 650-AF2/PG11 |
| 3Drepe | مع المكونات المكونة إلى E DIN43563-AM6-3 موصل المكونات الإضافية E DIN43563-BF6-3/PG11 | |
سمات:
▶ الصمامات النسبية التي يتم التحكم فيها مباشرة للتحكم في ضغط واتجاه التدفق
▶ يتم تشغيله عبر الملف اللولبي النسبي مع الخيط المركزي والملف القابل للإزالة
▶ التخزين المؤقت للتحكم في الربيع
طلب:
يتم استخدام صمام 3DREP 6 ب 6 ب على نطاق واسع في معدات الإنتاج في معدات الإنتاج في معدات الإنتاج في المعدات البترولية والكيميائية والصيدلانية وغيرها من الصناعات.
◆تصميم:
يتكون الصمام بشكل أساسي من:
◆وظيفة:
مع ملفات الملفات اللولبية (1 و 2) ، يتم إلغاء تنشيط التخزين المؤقت (5) في وضعها المركزي عن طريق الينابيع المضغوطة.
يتم تشغيل بكرة التحكم (2) مباشرة عندما يتم تنشيط أحد الملفات اللولبية.
على سبيل المثال عن طريق تنشيط الملف اللولبي "A" (1)
→ ينتقل التخزين المؤقت لقياس الضغط (5) والتحكم في التخزين المؤقت (4) إلى اليمين بما يتناسب مع إشارة المدخلات الكهربائية.
→ الاتصال من P إلى B و A إلى T هو عبر مقاطع عرضية للنماذج مع خصائص التدفق التدريجي
◆إلغاء توحيد الملف اللولبي (1)
→ يتم إرجاع بكرة التحكم (4) إلى وضعها المركزي بواسطة نوابض الضغط
في الموضع الأوسط ، تكون الاتصالات A و B إلى T مفتوحة ، وبالتالي ، يمكن أن يتدفق سائل الضغط بحرية إلى الخزان. من الممكن أن يتجاوز التجاوزات الاختيارية لليدين نقل بكرة التحكم (4) دون تنشيط الملف اللولبي.
●انتباه!
الاستخدام غير المقصود لتجاوز اليد يمكن أن يسبب حركة الجهاز غير المنضبط!
رموز لضغط نسبي يقلل من صمام 3DREP 6B
