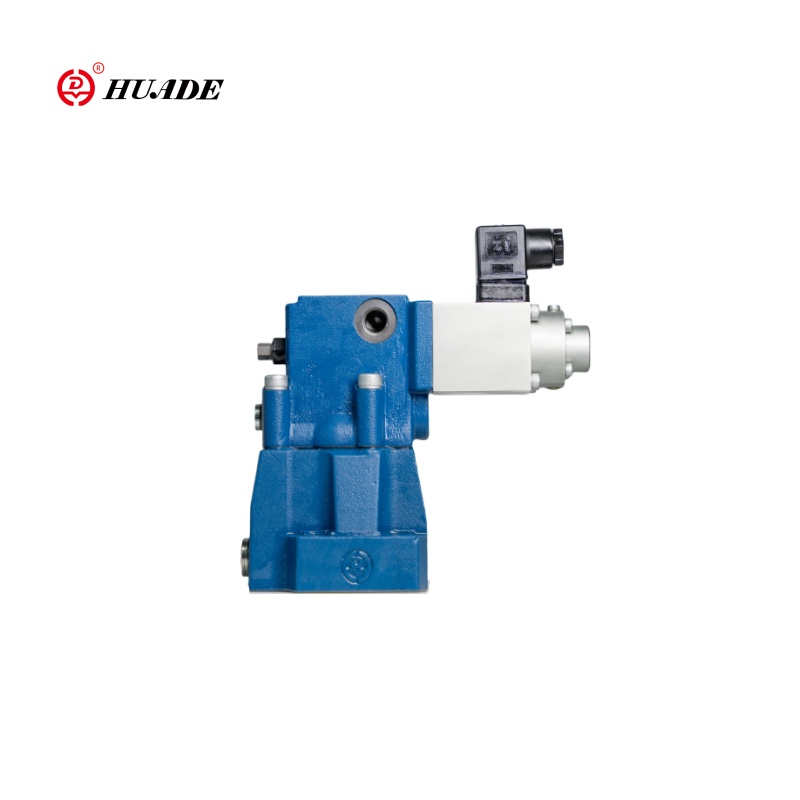

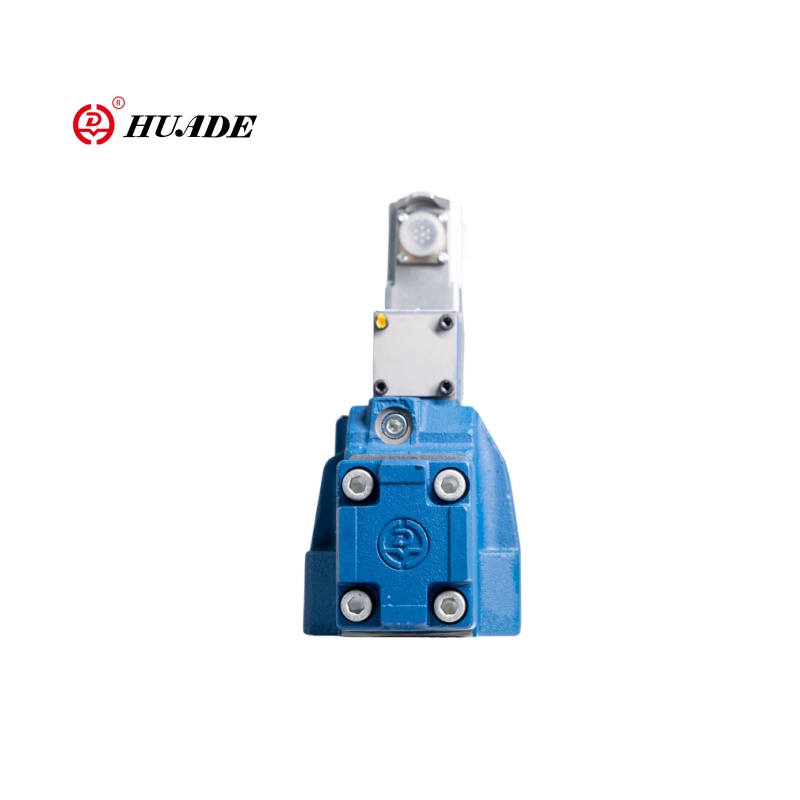

أنواع تقليل الضغط النسبية لـ Huade هي DRE هي صمامات تقليل الضغط التي تعمل بالطيار. يتم استخدامها لتقليل ضغط العمل.
يتكون الصمامات المتناسقة للضغط DRE بشكل أساسي من الصمام التجريبي (1) مع الملف اللولبي النسبي (2) الصمام الرئيسي (3) مع مجموعة التخزين المؤقت الرئيسية (4) ، بالإضافة إلى صمام فحص اختياري (5).
| هيدروليكي | ||
| Max.Setting الضغط (MPA) | المنافذ A و B | 31.5 |
| ميناء ذ | اذهب إلى الخزان. لا ضغط | |
| Max.Setting الضغط ، للمنفذ A (MPA) | نفس تصنيف الضغط | |
| Min.Setting Pressure.for Port A (MPA) | تكون مرتبطة بـ "س". (انظر المنحنيات) | |
| الخطية (٪) | ± 3.5 | |
| التكرار (٪) | <± 2 | |
| التباطؤ | مع جعبة ± 2.5 ٪ PMAX. دون جعبة ± 4.5 ٪ PMAX | |
| السوائل | زيت المعادن (لختم NBR) ، استر الفوسفات (لختم FPM) | |
| نطاق اللزوجة (مم2/ق) | 2.8 to380 | |
| نطاق درجة حرارة السائل (℃) | -20 إلى +70 | |
| كهربائي | ||
| الجهد توريد | العاصمة | |
| Min.Control الحالي (أ) | 0.1 | |
| Max.Control الحالي (أ) | 0.8 | |
| مقاومة الملف (ω) | الصمام القديم في 20 ℃ هو 19.5 ، Max.Warm Valve هو 28.8 | |
| واجب | مستمر | |
| max.condition درجة حرارة (℃) | 50 | |
| العزل إلى DIN 40 050 | IP65 | |
| مكبر للصوت المرتبط | توصيل المكونات | |
| المطبخ الكهربائي | VT_2000: 40 (توفير معا) | |
سمات:
▶ حماية max.pressure اختيارية
▶ صمام فحص اختياري بين A و B.
▶ صمام يستخدم لتقليل ضغط العمل
▶ لتصاعد الصفيحات
▶ الصمام والإلكترونيات من سقوط واحد
طلب:
يحتوي صمام تقليل الضغط النسبي DRE/DREM على بنية بسيطة ، وتركيب مريح وتصحيح الأخطاء ، وسعة التدفق القوية ، وفقدان الضغط الصغير ، والتكرار الجيد والخطي ، وهو مناسب للمناسبات ذات التدفق الكبير للنظام. يتم استخدامه على نطاق واسع في أدوات الآلات ، وصناعة الضوء ، والمعادن ، وبناء السفن ، والهندسة ، والتعدين ، والفضاء وغيرها من الحقول.
اكتب دري ...
يعتمد إعداد الضغط في المنفذ A على الجهد الموجود في الملف اللولبي النسبي (2).
في حالة راحة ، مع عدم وجود ضغط في المنفذ B ، يحتفظ الربيع بمثابة التخزين الرئيسي (4) في وضع البدء. يتم إغلاق الاتصال من B إلى A ، وبالتالي يتم تجنب قفزة بدء التشغيل.
يتصرف الضغط في المنفذ A عن طريق الاتصال في منطقة التخزين المؤقت الرئيسي.
يتم أخذ الزيت التجريبي من المنفذ A (NS 10) أو المنفذ B (20،30 NS) ويمر عبر الاتصال بوحدة التحكم في التدفق الثابت ، والذي يحمل ثابت تدفق الزيت التجريبي مستقلًا عن قطرات الضغط بين المنافذ A و B. من وحدة تحكم التدفق الثابت.
يتم تعريف الضغط المطلوب في المنفذ A في مكبر الصوت ذي الصلة.
رموز تقليل الضغط على الضغط الناتج
