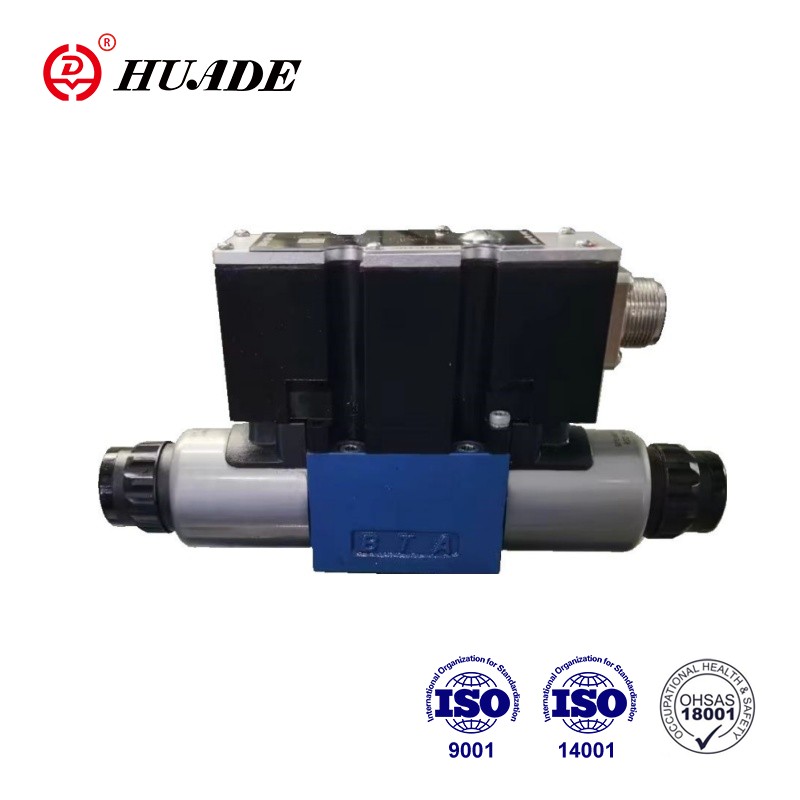

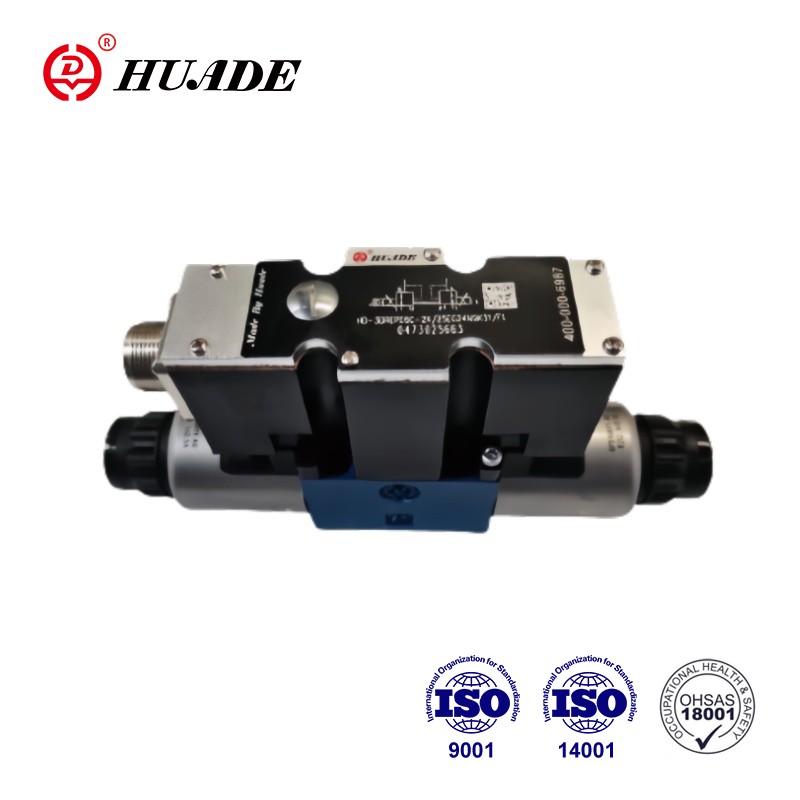

يتم تشغيل 3DREP6-2x من نوع 3DREP6-2x من النوع 3DREP6-2x ... بواسطة الملف اللولبي النسبي. يقومون بتحويل إشارة الدخل الكهربائي إلى إشارة ناتج الضغط النسبية. الملفات اللولبية النسبية هي ملفات لولبية DC الرطبة التي يمكن التحكم فيها مع الخيط المركزي والملف القابل للإزالة. يتم التحكم في الملف اللولبي اختياريًا عبر إلكترونيات التحكم الخارجي (النوع 3DREP-2X) أو عن طريق إلكترونيات التحكم المتكاملة (النوع 3DREPE-2X).
| هيدروليكي | |||
| نوع الصمام | HD-3DREP | HD-3Drepe | |
| نطاق ضغط التشغيل MPA | ميناء ص | 2 إلى 10 لمرحلة الضغط 1.6 | |
| 3 إلى 10 لمرحلة الضغط 2.5 | |||
| 5 إلى 10 لمرحلة الضغط 4.5 | |||
| ميناء ر | 0 إلى 3 | ||
| max.flow l/min | 15 (△ p = 5mpa) | ||
| تصفية بنية (ميكرون) | ≤20 (ويفضل أن يكون 10) | ||
| التباطؤ (٪) | ≤5 | ||
| دقة التكرار (٪) | ≤1 | ||
| حساسية الاستجابة (٪) | ≤0.5 | ||
| سائل الضغط | زيت المعادن أو استر الفوسفات | ||
| نطاق اللزوجة مم2/ق | 20 ~ 380 | ||
| نطاق درجة حرارة سائل الضغط (℃) | -20 ~+80 | ||
| الوزن (كجم) | 2 | 2.2 | |
| كهربائي | |||
| البيانات الكهربائية ، الملف اللولبي | |||
| نوع الصمام | HD-3DREP | HD-3Drepe | |
| نوع الجهد | العاصمة | العاصمة | |
| الجهد الاسمي (V) | 24 | ||
| max.current (أ) | 1.5 | 2.5 | |
| مقاومة لفائف الملف اللولبي (ω) | القيمة الباردة في 20 ℃ | 4.8 | 2 |
| أقصى قيمة | 7.2 | 3 | |
| واجب (٪) | 100 | ||
| درجة حرارة الملف ℃ | ما يصل إلى 150 | ||
| حماية | IP65 | ||
| الكهربائية ، السيطرة الإلكترونيات | |||
| المضخم | HD-VT-VSPA2-50-1x/T1 (مع وقت 1Ramp) | إلكترونيات التحكم المتكاملة | |
| HD-VT-VSPA2-50-1x/T5 (مع 5 أوقات منحدر) | |||
| الجهد توريد | الجهد الاسمي VDC | 24 | |
| قيمة الحد الأدنى V | 19 | ||
| قيمة الحد الأعلى الخامس | 35 | ||
| الاستهلاك الحالي | IMAX أ | 1.8 | |
| الدافع الحالي أ | 4 | ||
سمات:
▶ الصمامات النسبية التي يتم التحكم فيها مباشرة للتحكم في ضغط واتجاه التدفق
▶ يتم تشغيله عبر الملف اللولبي النسبي مع الخيط المركزي والملف القابل للإزالة
▶ تجاوز اليد ، اختياري
▶ التخزين المؤقت للتحكم في الربيع
▶ اكتب HD-3Drepe مع إلكترونيات متكاملة ، واجهة A1
▶ إلكترونيات التحكم الخارجي للنوع HD-3DREP:
▶ نوع مضخم التناظرية HD-VT-VSPA2-50-1x/... في شكل يوروكارد
▶ نوع المضخم الرقمي HD-VT-VSPD-1-1X/. .. في شكل يوروكارد
▶ نوع مضخم كهربائي HD-VT-11118 من التصميم المعياري
▶ الصمام والتحكم النسبي الإلكترونيات من مصدر واحد
طلب:
يتم استخدام صمام الضغط النسبي 3DREP6-2x على نطاق واسع في التحكم التلقائي في الأنظمة الهيدروليكية في مختلف الصناعات مثل أدوات الآلات ، وصناعة الضوء ، والمعادن ، وما إلى ذلك.
يتكون الصمام بشكل أساسي من: الملفات اللولبية (5 و 6) ، والسكن (1) ، والتحكم في التخزين المؤقت (2) مع مكبات قياس الضغط (3 و 4) والالكترونيات المتكاملة الاختيارية (7).
مع إلغاء توزيع الملفات اللولبية (5 و 6) ، يتم وضع بكرة التحكم (2) في وضعها المركزي عن طريق الينابيع المضغوطة. يتم تشغيل بكرة التحكم (2) مباشرة عندما يتم تنشيط أحد الملفات اللولبية.
على سبيل المثال عن طريق تنشيط الملف اللولبي (5): ينتقل بكرة قياس الضغط (3) والتحكم في التخزين المؤقت (2) إلى اليمين بما يتناسب مع إشارة المدخلات الكهربائية. الاتصال من P إلى B و A إلى T هو عبر مقاطع عرضية للفتحة مع خصائص التدفق التدريجي.
إلغاء تخصيص الملف اللولبي (5): يتم إرجاع بكرة التحكم (2) إلى وضعها المركزي بواسطة نوابض الضغط. في الموضع الأوسط ، يتم فتح الاتصالات A و B إلى T ، وبالتالي يمكن أن يتدفق سائل الضغط بحرية إلى الخزان. تجاوزات اليد الاختيارية (9 أو 10) ، من الممكن نقل بكرة التحكم (2) دون تنشيط الملف اللولبي.
وظيفة هذا الإصدار من صمام الموضع 2 هي في الأساس نفس وظيفة الصمام مع 3 تبديل موضع.
ومع ذلك ، يتم تزويد صمامات الموضع 2 فقط مع الملف اللولبي 5 أو 6. تم تركيب قابس (11) بدلاً من الملف اللولبي الثاني
رموز للضغط النسبي النسبي تقلل من صمام 3DREP6-2x
