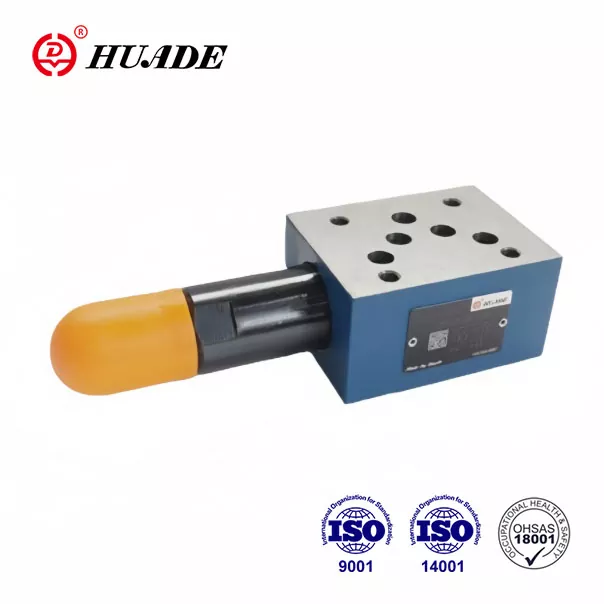

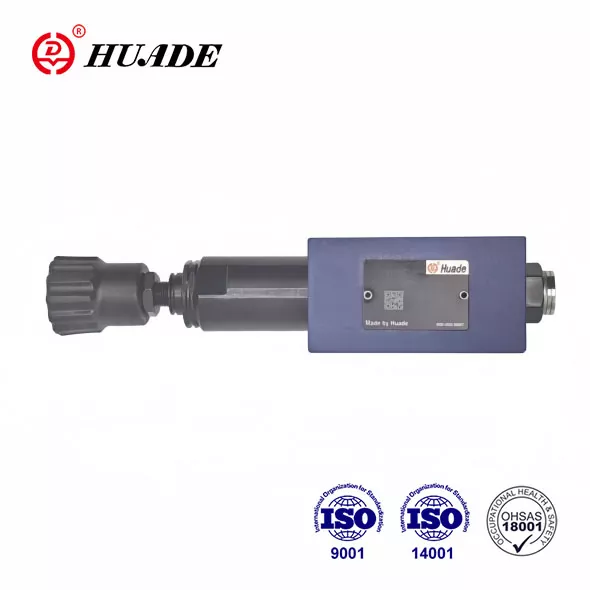

يتم استخدام صمامات خفض الضغط Huade® ZDR 10 D لتقليل ضغط الأنظمة الهيدروليكية المختلفة. لقد تمتثل تماما للمعايير الدولية. لقد أدخلت Huade Hydraulic التكنولوجيا المتقدمة من Rexroth بفضل التعاون طويل الأمد منذ عام 1979. تستفيد Huade Hydraulic بشكل كامل من الموارد المحلية للتحكم في التكاليف من أجل توفير المنتجات الهيدروليكية بسعر معقول.
|
الوزن (كجم) |
حوالي 2.8 |
|
سائل الضغط |
الزيوت المعدنية (لختم NBR) أو إستر الفوسفات (لختم FPM) |
|
نطاق درجة حرارة سائل الضغط (°C) |
-30 إلى +80 |
|
نطاق اللزوجة (مم²/ثانية) |
10 ~ 800 |
|
درجة تلوث السوائل |
نوصي باستخدام مرشح بمعدل استبقاء أدنى يبلغ β10 ≥ 75 |
|
الحد الأقصى لضغط التشغيل (المدخل) (MPa) |
ما يصل إلى 31.5 |
|
الضغط الثانوي (الإخراج) (MPa) |
ما يصل إلى 2.5.ما يصل إلى 7.5،ما يصل إلى 15.0.ما يصل إلى 21.0 |
|
منفذ الضغط الخلفي (MPa) |
ما يصل إلى 16.0 |
|
الحد الأقصى للتدفق (لتر / دقيقة) |
80 |
سمات:
◀ تصميم طبق الساندويتش
◀ تخفيض الضغط في المنافذ A أو B أو P
◀ 4 عناصر تعديل
. مقبض دوار
. عرافة. برغي الرأس مع غطاء واقي
. مقبض دوار قابل للقفل مع مقياس
. مقبض دوار بمقياس
◀ 4 تقييمات للضغط
◀ صمام فحص اختياري
◀ نمط النقل إلى DIN 24 340، النموذج A، ISO 4401 وCETOP - RP 121H
طلب:
يتم استخدام الصمام من نوع ZDR 10 D لتقليل ضغط النظام.
1. قسم ورمز صمام تخفيض الضغط ZDR 10 D
صمام تخفيض الضغط من النوع ZDR 10 D.. هو صمام تشغيل مباشر ثلاثي الاتجاه بتصميم لوحة ساندويتش مع وظيفة تخفيف الضغط على الجانب الثانوي.
يتكون صمام تخفيض الضغط بشكل أساسي من الغلاف (1)، وبكرة التحكم (2)، وزنبرك الضغط (3)، والضبط (4) بالإضافة إلى صمام عدم الرجوع الاختياري.
يتم ضبط الضغط الثانوي بواسطة عنصر ضبط الضغط (4).
الموديل "نعم"
في حالة الراحة، يكون الصمام مفتوحًا عادةً، ويمكن أن يتدفق السائل دون عوائق من المنفذ A1 إلى المنفذ A2. يكون الضغط في المنفذ A2 في نفس الوقت عبر خط التحكم (5) الموجود في منطقة التخزين المؤقت المقابلة لنابض الضغط (3). عندما يتجاوز الضغط في المنفذ A2 مستوى الضغط المحدد في زنبرك الضغط (3)، يتحرك بكرة التحكم (2) إلى موضع التحكم مقابل زنبرك الضغط (3) ويحافظ على الضغط المحدد في المنفذ A2 ثابتًا.
يتم أخذ ضغط التحكم والزيت التجريبي من المنفذ A2 عبر خط التحكم (5).
إذا ارتفع الضغط في المنفذ A2 أكثر بسبب قوى خارجية، فسيتم تحريك بكرة التحكم (2) بشكل أكبر نحو زنبرك الضغط (3).
يؤدي هذا إلى فتح مسار التدفق عند المنفذ A2 عبر أرض التحكم (5) على بكرة التحكم (2) والمبيت (1) إلى الخزان (المنفذ TB). ثم يتدفق السائل الكافي إلى الخزان لمنع أي ارتفاع إضافي في الضغط.
يتم دائمًا تصريف غرفة الزنبرك (7) إلى الخزان خارجيًا عبر المنفذ TA.
يسمح اتصال مقياس الضغط (8) بمراقبة الضغط الثانوي عند الصمام.
من الممكن فقط تركيب صمام فحص للتدفق الحر في المنافذ من A2 إلى A1 في الإصدار "DA".
النماذج "DP" و"DB"
في النموذج "DP"، يتم تقليل الضغط في المنفذ P1. يتم أخذ ضغط التحكم والزيت التجريبي داخليًا من المنفذ P1.
في النموذج "DB"، يتم تقليل الضغط في المنفذ P1، ويتم أخذ الزيت التجريبي من المنفذ B.
انتباه!
عندما يكون الصمام الاتجاهي في الوضع المحول من P إلى A، يجب ألا يتجاوز الضغط في المنفذ B الضغط الثانوي المحدد. وبخلاف ذلك، سيتم تقليل الضغط في المنفذ A.
إذا تم استخدامه بدون صمام اتجاهي، فيجب أن يكون TA وTB مترابطين (على سبيل المثال في لوحة الغطاء).
هيكل ZDR 10 DA1-50B/...YM
رموز ZDR 10 DP...-50B
