تشكل الأنظمة الهيدروليكية العمود الفقري لـ عدد لا يحصى من التطبيقات الصناعية ، من معدات البناء و آلات التصنيع لأنظمة الفضاء والسفن البحرية. في القلب من هذه الأنظمة تكمن مضخة المكبس ، وهو مكون حاسم مسؤول عن تحويل الطاقة الميكانيكية إلى طاقة هيدروليكية. من بين أنواع مختلفة من تضخ مضخات المكبس المتوفرة ومضخات المكبس المحورية والشعاعية على أنها اثنين من التصميمات الأكثر استخدامًا ، كل منها يقدم مزايا مميزة للمحددة التطبيقات.
فهم الاختلافات الأساسية بين هذين نوعي المضخة أمر ضروري للمهندسين والفنيين و أي شخص يشارك في تصميم النظام الهيدروليكي أو الصيانة. بينما كلا المضخات تخدم نفس الوظيفة الأساسية للضغط على السائل الهيدروليكي ، الداخلية الخاصة بهم تختلف مبادئ البناء ومبادئ التشغيل وخصائص الأداء بشكل كبير. هذه المقارنة الشاملة سوف تستكشف الفروق الرئيسية بين مضخات المكبس المحورية والشعاعية ، تساعدك على اتخاذ قرارات مستنيرة تطبيقاتك الهيدروليكية.
تتميز مضخات المكبس المحورية بترتيب المكابس بالتوازي مع رمح محرك المضخة ، مع حدوث حركة الترددة على طول محور الدوران. هذا التصميم يخلق نظامًا مدمجًا وفعالًا حيث تتحرك المكابس ذهابًا وإيابًا داخل الأسطوانات مرتبة في دائرية نمط حول العمود المركزي.
تشغيل مضخة مكبس محورية يعتمد على لوحة Swash أو تصميم محور عازمة. في مضخات صفيحة Swash ، المكابس انزلق داخل الأسطوانات في برميل أسطوانة تدور مع عمود محرك الأقراص. مع تدوير البرميل ، تتبع المكابس زاوية لوحة Swash ، وخلق الحركة بالمثل اللازمة لضخ إجراء. يمكن أن يكون الإزاحة تباين عن طريق تغيير زاوية لوحة swash ، مما يجعل هذه المضخات مثالية للمتغير تطبيقات الإزاحة.

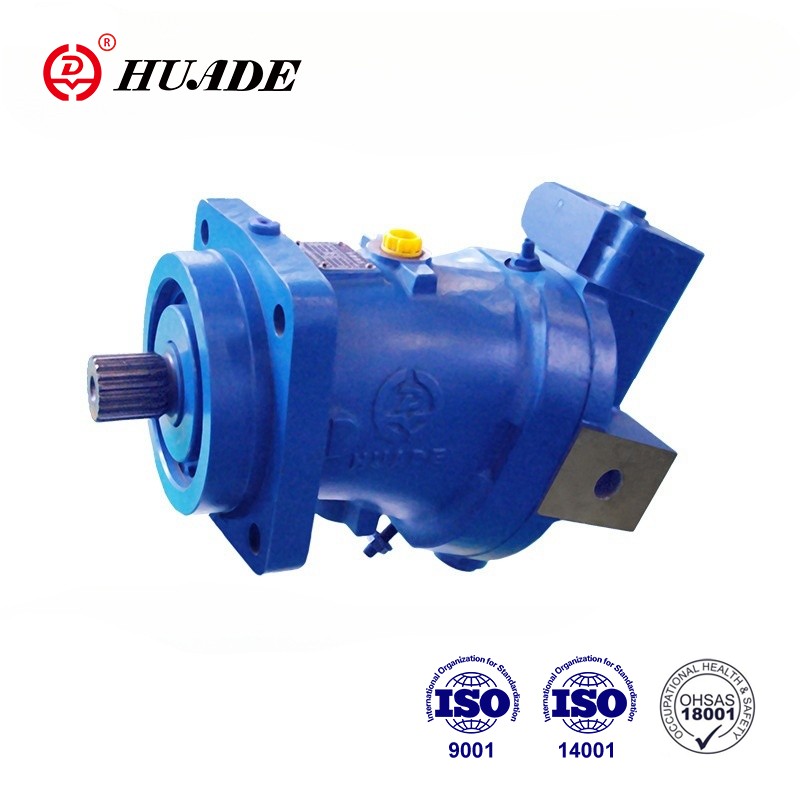

تعمل مضخات المكبس المحوري المحوري المنحني على أ مبدأ مماثل ولكن استخدم آلية مختلفة. برميل الأسطوانة يتم وضعها بزاوية إلى رمح محرك الأقراص ، وتتصل المكابس إلى محرك شفة من خلال ربط قضبان والمفاصل الكروية. هذا التصميم عادة ما يسمح لضغوط التشغيل العالية مقارنة بلوحة Swash التصاميم.
المزايا الرئيسية لمضخات المكبس المحورية تشمل نسبة الطاقة العالية إلى الوزن ، وكفاءة ممتازة في ارتفاع الضغوط ، والقدرة على توفير إزاحة متغيرة. هم عادة تعمل بشكل فعال في ضغوط تتراوح بين 3000 إلى 6000 رطل ، مع بعض وحدات متخصصة قادرة على التعامل مع الضغوط حتى 10000 رطل. المدمجة التصميم يجعلها مناسبة بشكل خاص لتطبيقات الهاتف المحمول حيث المساحة و الوزن عوامل حرجة.
ومع ذلك ، فإن مضخات المكبس المحورية لها بعض القيود. يمكن أن تكون أكثر حساسية للتلوث بسبب الإغلاق التحمل بين الأجزاء المتحركة ، وقد تنتج مستويات ضوضاء أعلى مقارنة بتصميمات المضخة الأخرى. بالإضافة إلى ذلك ، يمكن للهندسة الداخلية المعقدة جعل الصيانة أكثر تحديا ومكلفة.
فهم مضخات المكبس الشعاعي
تضم مضخات المكبس الشعاعي المكابس مرتبة عمودي على رمح محرك الأقراص ، ويمتد شعاعيا إلى الخارج من مركز. في هذا التكوين ، تنتقل المكابس إلى داخل وخارج شعاعي مثل المضخة يعمل ، مما يخلق إجراء ضخ مختلف بشكل أساسي مقارنة بالمحوري التصاميم.
النوع الأكثر شيوعا لمضخة المكبس الشعاعي يستخدم كاميرا أو حلقة غريب الأطوار لإنشاء حركة الترددة. كمحرك يدور العمود ، وهو مكون غريب الأطوار يتسبب في تحريك المكابس إلى الداخل شعاعيًا والخارج داخل أسطواناتهم. الينابيع عادة ما تعيد المكابس إلى موقفهم الممتد أثناء السكتة الدماغية ، بينما الكاميرا غريب الأطوار يجبرهم على الداخل أثناء السكتة الدماغية.
تستخدم بعض مضخات المكبس الشعاعي مختلفًا التصميم حيث يتم ترتيب المكابس حول حلقة كاميرا ثابتة ، مع برميل أسطوانة تدور حول الكاميرا. يمكن أن يوفر هذا الترتيب أكثر سلاسة التشغيل وتقليل الاهتزاز في بعض التطبيقات.
مضخات المكبس الشعاعي تتفوق في التطبيقات تتطلب ضغوطًا عالية للغاية ، وغالبًا ما تعمل بشكل فعال في الضغوط يتجاوز 10000 رطل ، مع بعض الوحدات المتخصصة القادرة على التعامل مع الضغوط ما يصل إلى 40،000 PSI أو أعلى. هذه القدرة الاستثنائية للضغط تجعلها مثالي للتطبيقات مثل المطابع الهيدروليكية ، وآلات صب الحقن ، وغيرها من العمليات الصناعية عالية الضغط.
يوفر التصميم الشعاعي أيضًا ممتازًا الكفاءة الحجمية ويمكن أن توفر التحكم الدقيق للغاية في التدفق. أكبر مناطق المكبس الممكنة مع الترتيبات الشعاعية تساهم في إمكانات الضغط العالي وخصائص التشغيل السلس. بالإضافة إلى ذلك، تميل مضخات المكبس الشعاعي إلى أن تكون أقل حساسية لتلوث السوائل مقارنة للتصميمات المحورية ، حيث توفر الحركة الشعاعية بعض العمل التنظيف الذاتي.
الاختلافات الرئيسية والمقارنات
قدرات الضغط
واحدة من أهم الاختلافات بين مضخات المكبس المحوري والشعاعي يكمن في معالجة الضغط القدرات. بينما تعمل مضخات المكبس المحورية عادة في 3000 إلى 6000 نطاق PSI ، يمكن لمضخات المكبس الشعاعي التعامل مع ضغوط أعلى بكثير ، وغالبًا ما تكون يتجاوز 10000 رطل. هذا يجعل المضخات الشعاعية الخيار المفضل تطبيقات الضغط العالي للغاية.
اعتبارات الحجم والوزن
مضخات المكبس المحورية تقدم بشكل عام أكثر تصميم مضغوط ونسبة أفضل للطاقة إلى الوزن ، مما يجعلها مثالية للهاتف المحمول التطبيقات التي تكون فيها المساحة والوزن في قسط. تميل مضخات المكبس الشعاعي أن تكون أكبر وأثقل للإزاحة المكافئة ، ولكنها قوية البناء يتيح تشغيل الضغط العالي.
الكفاءة والأداء
يمكن أن يحقق كلا النوعين من المضخات كفاءة عالية مستويات ، ولكن كفاءتها الذروة تحدث في ظروف تشغيل مختلفة. عادة ما تظهر مضخات المكبس المحورية كفاءة ممتازة عبر عريض نطاق التشغيل ، وخاصة في ضغوط معتدلة إلى عالية. مكبس شعاعي غالبًا ما تظهر المضخات كفاءة فائقة في ضغوط عالية جدًا حيث تصميمها تصبح المزايا أكثر وضوحًا.
الصيانة والمتانة
متطلبات الصيانة تختلف بشكل كبير بين التصميمين. مضخات المكبس المحوري ، مع مجمعها قد تتطلب صفيحة صفيحة أو آليات محور عازمة ، صيانة أكثر تكرارًا و خبرة متخصصة للإصلاحات. مضخات المكبس الشعاعي ، مع أبسط الحركة الشعاعية ، غالبًا ما توفر عمر خدمة أطول في تطبيقات الضغط العالي ولكن قد تتطلب هياكل دعم أكثر قوة بسبب وزنها وحجمها.
اعتبارات التكلفة
التكلفة الأولية ، نفقات الصيانة ، و تختلف التكلفة الإجمالية للملكية بين نوعي المضخة. مضخات المكبس المحورية عادة ما يكون لها تكاليف أولية أقل وتتوفر بسهولة أكبر ، مما يجعلها جذابة للعديد من التطبيقات. مضخات المكبس الشعاعي ، بينما يحتمل أن تكون أكثر باهظة الثمن في البداية ، قد يوفر قيمة أفضل في تطبيقات الضغط العالي حيث تقضي قدرات الضغط الفائقة على الحاجة إلى إضافية مكونات النظام.
اعتبارات خاصة التطبيق
الاختيار بين المكبس المحوري والشعاعي تعتمد المضخات في النهاية على المتطلبات المحددة لنظامك الهيدروليكي. المعدات المتنقلة مثل الحفارات والرافعات والآلات الزراعية عادة ما يكون لضخات المكبس المحوري بسبب حجمها المدمج ، متغير إمكانيات النزوح ، ونسبة الطاقة إلى الوزن الممتازة.
التطبيقات الصناعية تتطلب للغاية ضغوط عالية ، مثل تكوين المعادن ، صب الحقن ، أو الاختبار الهيدروليكي المعدات ، غالبا ما تستفيد من قدرات الضغط الفائقة من شعاعي مضخات المكبس. التشغيل السلس وخصائص التحكم الدقيقة لـ المضخات الشعاعية تجعلها مناسبة للتطبيقات التي تتطلب دقة عالية والحد الأدنى من النبض.
