مضخات المكبس المحوريةهي من بين أكثر مضخات هيدروليكية متطورة وفعالة في التطبيقات الصناعية الحديثة. من معدات البناء وأنظمة الطائرات إلى آلات التصنيع ، توفر هذه المضخات طاقة السوائل عالية الضغط اللازمة للمطالبة العمليات. ولكن كيف تتحول هذه الأعجوبة الهندسية بالضبط الطاقة في الضغط الهيدروليكي؟ دعونا نغوص في العالم الرائع مضخات المكبس المحوري واستكشاف أعمالهم الداخلية.
فهم الأساسيات
مضخة مكبس محورية إيجابية المضخة الهيدروليكية الإزاحة التي تستخدم المكابس مرتبة في نمط دائري حول محور مركزي. على عكس مضخات المكبس الشعاعي حيث تتحرك المكابس عمودي على عمود محرك الأقراص ، تحتوي مضخات المكبس المحورية على مكابس تتحرك بالتوازي مع محور العمود. يسمح هذا التكوين الفريد بتصميم مضغوط مع تقديم خصائص أداء استثنائية.
المبدأ الأساسي وراء كل محوري مضخات المكبس واضحة نسبيًا: حيث ترد المكابس بالمثل داخلها الأسطوانات ، تخلق دورات شفط وتفريغ بالتناوب. خلال السكتة الدماغية الشفط ، المكابس ترسم السائل في غرف الأسطوانة. خلال ضربة ضغط ، فهي تجبر السائل عند الضغط العالي. المنسق يضمن حركة المكابس المتعددة تدفق السوائل المستمر والسلس.
المكونات الأساسية والهندسة المعمارية
يتكون قلب مضخة مكبس محورية من العديد من المكونات الحرجة التي تعمل في وئام تام. كتلة الأسطوانة ، أو برميل ، يضم مكابس متعددة مرتبة في نمط دائري دقيق. عادة ، تتميز هذه المضخات بين 5 و 11 مكابس ، مع 7 أو 9 أكثر شائع لتحقيق التوازن الأمثل بين نعومة التدفق والتعقيد الميكانيكي.
يتصل كل مكبس بوسادة النعال من خلال اتصال مفصل الكرة. هذا الترتيب يسمح للمكبس بالمتابعة الحركة الزاوية مع الحفاظ على الختم المناسب داخل أسطوانة. ال منصات النعال يركب على لوحة Swash (في تصاميم صفيحة Swash) أو حلقة الكاميرا (في تصميمات المحور المنحني) ، الذي يحول الحركة الدوارة لعمود محرك الأقراص في الحركة المتبادلة اللازمة لضخ العمل.
تعد لوحة الصمام بمثابة توقيت المضخة آلية ، تتميز بدقة منافذ مدخل ومنفذ مكونة محاذاة محاذاة مع غرف الأسطوانة في اللحظات المناسبة بالضبط. عالي الدقة يضمن التصنيع توقيتًا مثاليًا بين وضع المكبس والميناء المحاذاة ، وزيادة الكفاءة الحجمية مع تقليل الضغط إلى الحد الأدنى نبضات.
اثنين من المتغيرات الرئيسية للتصميم
مضخات المكبس المحورية تأتي في اثنين من الابتدائية التكوينات ، ولكل منها مبادئ وتطبيقات تشغيل مميزة.
تصميم لوحة Swash
يمثل تصميم لوحة SWASH أكثر تكوين مضخة المكبس المحورية الشائعة. في هذا الترتيب ، تبقى المكابس بالتوازي مع رمح محرك الأقراص بينما تتصل وسادات النعال بزاوية الزاوية طبق. كما تدور كتلة الأسطوانة مع عمود محرك الأقراص ، يتبع كل مكبس نمط حركة الجيوب الأنفية التي تحددها زاوية صفيحة swash.
عندما ينتقل المكبس عن Swash اللوحة ، يخلق شفطًا يرسم السوائل من خلال منفذ المدخل إلى غرفة الأسطوانة. مع استمرار الدوران ويقترب المكبس اللوحة ، يحدث الضغط ، مما يجبر السائل من خلال منفذ المخرج عند ارتفاع ضغط. تحدد زاوية صفيحة Swash طول مكبس السكتة الدماغية مباشرة ، وفي مضخات الإزاحة المتغيرة ، يمكن ضبط هذه الزاوية للتحكم في التدفق معدل.

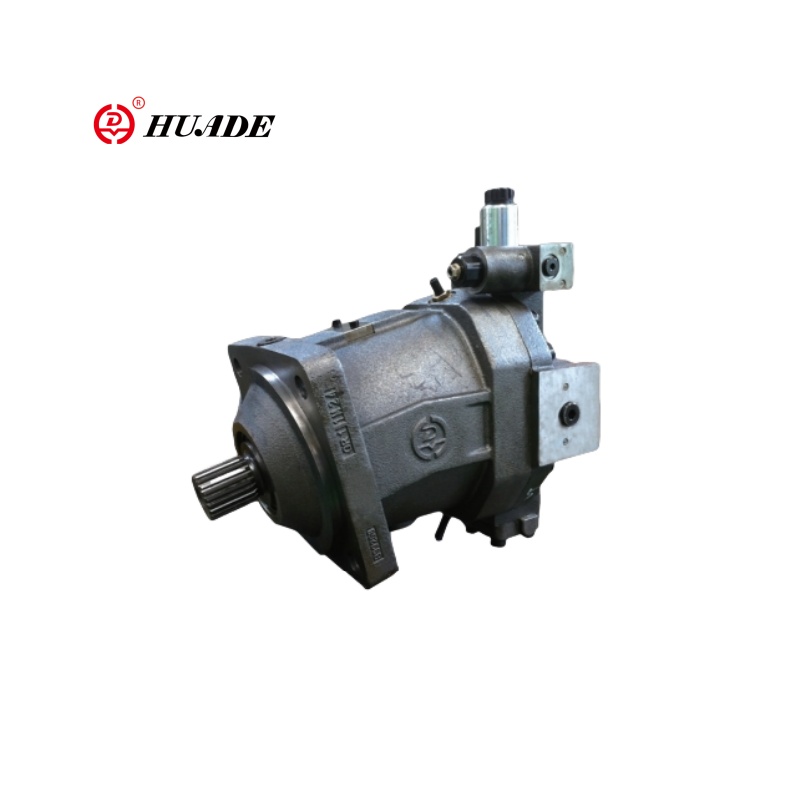

تصميم محور عازمة
تتميز مضخات المحور المنحني بمزيد من التعقيد ولكن يحتمل أن يكون التكوين أكثر كفاءة. هنا ، تقع كتلة الأسطوانة في زاوية (عادة 15 إلى 30 درجة) بالنسبة إلى رمح محرك الأقراص. المكابس الاتصال مباشرة إلى شفة محرك الأقراص من خلال المفاصل العالمية أو الاتصالات الكروية ، التخلص من الحاجة إلى منصات النعال وألواح Swash.
يوفر هذا التصميم العديد من المزايا ، بما في ذلك ضغوط التشغيل العالية ، وكفاءة أفضل بسرعات عالية ، و انخفاض مكونات التآكل. ومع ذلك ، فإن التعقيد الميكانيكي المتزايد هذه المضخات أكثر تكلفة وتحديًا للتصنيع ، وتحد من استخدامها لتطبيقات متخصصة عالية الأداء.
أوضح دورة الضخ
فهم دورة الضخ الكاملة يكشف كيف تحقق مضخات المكبس المحورية أدائها المثير للإعجاب صفات. يخضع كل مكبس أربع مراحل مميزة خلال كل ثورة رمح القيادة.
خلال مرحلة الشفط ، يتحرك المكبس بعيدًا عن لوحة الصمام (في تصاميم صفيحة Swash) أو يتبع محور العازمة الهندسة لزيادة حجم الاسطوانة. تتصل غرفة الأسطوانة بـ منفذ مدخل ، خلق تفاضل الضغط الذي يرسم السائل إلى الغرفة. يضمن تصميم المدخل الصحيح إمدادات السوائل الكافية بدون تجويف ، حتى في سرعات تشغيل عالية.
تبدأ مرحلة الضغط مع استمرارها الدوران يحرك المكبس نحو أقصى موضع السكتة الدماغية. غرفة الاسطوانة تفصل عن منفذ المدخل ويبدأ في الاتصال بمنفذ المخرج. سائل يبدأ الضغط تدريجياً ، مما يسمح للضغط بالبناء بسلاسة بدون أحمال الصدمة المفاجئة التي يمكن أن تلحق الضرر بمكونات المضخة.
يحدث ضغط الذروة عند المكبس تصل إلى أقرب نهجها إلى لوحة الصمام أو نقطة الضغط القصوى في تصميم محور عازمة. في هذه اللحظة ، يحدث الحد الأقصى لتطوير الضغط ، و تتماشى غرفة الأسطوانة بالكامل مع منفذ المخرج للسوائل الأمثل تسريح.
أخيرًا ، تكمل مرحلة التفريغ دورة كما يبدأ المكبس في ضربة العودة. الضغط المتبقي في الاسطوانة تبقى قوات الغرفة السوائل من خلال منفذ المخرج ، بينما الغرفة ينفصل تدريجيًا عن المخرج ويستعد لإعادة الاتصال مع المدخل للدورة التالية.
تقنية الإزاحة المتغيرة
واحدة من أبرز ميزات الكثيرين مضخات المكبس المحورية هي قدرتها على تغيير الإزاحة أثناء التشغيل. هذا توفر القدرة تحكمًا غير مسبوق على الأنظمة الهيدروليكية ، مما يسمح تعديل معدل التدفق الدقيق دون تغيير سرعة محرك الأقراص أو استخدام الاختناق الصمامات التي تضيع الطاقة.
في مضخات صفيحة متغيرة ، servo الآليات تعدل زاوية لوحة Swash بناءً على الطلب أو المشغل النظام مدخل. زيادة الزاوية تزيد من طول مكبس السكتة الدماغية ومضخة النزوح ، مع تقليل الزاوية يقلل من ناتج التدفق. بعض المتقدمة يمكن للأنظمة حتى عكس زاوية لوحة Swash ، مما يؤدي إلى إنشاء مضخات يمكن أن تعمل كمحركات أو توفر قدرات التدفق العكسي.
أنظمة التحكم للمتغير تتراوح مضخات النزوح من التعديل اليدوي البسيط إلى المتطور أنظمة التغذية المرتدة الإلكترونية. الضوابط التي تعوض عن الضغط تلقائيًا النزوح للحفاظ على ضغط مستمر بغض النظر عن الطلب على التدفق ، بينما تعمل أنظمة استشعار الحمل على تحسين استهلاك الطاقة عن طريق مطابقة إخراج المضخة متطلبات النظام الفعلية.
خصائص الأداء و التطبيقات
مضخات المكبس المحورية تتفوق في التطبيقات تتطلب الضغط العالي ، والتحكم الدقيق ، والتشغيل الموثوق به. النموذجية تتراوح ضغوط التشغيل من 1000 إلى 10،000 رطل أو أعلى ، مع بعض تصميمات متخصصة قادرة على تجاوز 15000 رطل. معدلات التدفق تختلف تعتمد بشكل كبير على الإزاحة والسرعة ، من بضع جالون في الدقيقة في التطبيقات الدقيقة لمئات جالون في الدقيقة في النظم الصناعية.
كفاءة محورية مصممة جيدًا عادة ما تتجاوز مضخات المكبس 90 ٪ ، مما يجعلها مثالية لمعدات الهاتف المحمول حيث يؤثر استهلاك الوقود بشكل مباشر على تكاليف التشغيل. حجمها المدمج بالنسبة لقدرة الإخراج يجعلها ذات قيمة خاصة في الطائرات الهيدروليكية ، حيث تكون قيود الوزن والمساحة حاسمة.
ربما تمثل معدات البناء أكبر منطقة تطبيق ، حيث تعمل هذه المضخات على كل شيء من حفارة بوم إلى مسارات الجرافات. تتيح قدرة الإزاحة المتغيرة المشغلين للتحكم بدقة في تنفيذ الحركة مع الحفاظ على الأمثل كفاءة المحرك عبر ظروف تحميل مختلفة.
اعتبارات الصيانة وطول العمر
الصيانة المناسبة أمر بالغ الأهمية ل تعظيم عمر مضخة المكبس المحوري. تصنيع الدقة والتحملات الضيقة المطلوبة للتشغيل الأمثل تجعل هذه المضخات حساسة للتلوث وظروف السوائل غير السليمة. ترشيح عالي الجودة ، تحليل السائل المنتظم ، والالتزام بمواصفات الشركة المصنعة ل نوع السائل الهيدروليكي ومستويات النظافة ضرورية.
أنماط ارتداء المكون في المكبس المحوري المضخات يمكن التنبؤ بها ويمكن التحكم فيها مع الصيانة المناسبة. وسادات النعال و تواجه لوحات Swash في تصميمات صفيحة Swash أعلى معدلات التآكل بسبب اتصال انزلاق تحت الأحمال العالية. الطلاء والمواد الحديثة لها حياة مكون ممتدة بشكل كبير ، ولكن الفحص المنتظم وفي الوقت المناسب البديل يظل مهمًا.
أنظمة التحكم المتطورة في تتطلب مضخات الإزاحة المتغيرة اهتمامًا إضافيًا للإلكترونية المكونات ونظافة صمام المؤازرة. المعايرة والنظام المنتظم تساعد التشخيصات في ضمان الأداء الأمثل ومنع الإخفاقات المكلفة.
