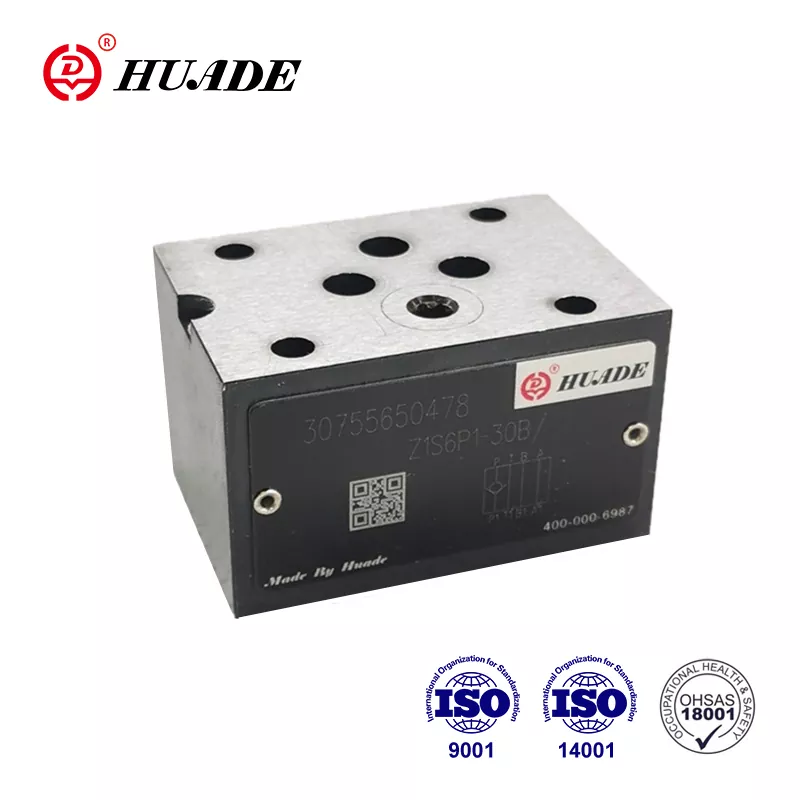

باعتبارها الشركة الرائدة في الصين في مجال تكنولوجيا النقل والتحكم الهيدروليكي، قامت Huade بدمج التكنولوجيا المتطورة من Rexroth. يمكن لصمام فحص Huade® Z1S أن يحل محل سلسلة Z1S التي تقدمها Rexroth بالكامل. أنها فعالة من حيث التكلفة. لقد اجتاز Huade ISO9001، ISO14001، وISO45001. يتمتع صمام خرطوشة Huade® Z1S بأداء موثوق. إنها علامة تجارية وطنية قديمة في الصين. إنها أكثر تقدمًا في التكنولوجيا وأكثر متانة من المنتجات المماثلة في هذا الخط.
|
البيانات الفنية (للتطبيقات خارج هذه المعايير، يرجى الرجوع إلينا!) |
||
|
مقاس |
6 |
10 |
|
الحد الأقصى للتدفق (لتر / دقيقة) |
40 |
100 |
|
الحد الأقصى لضغط التشغيل (MPa) |
إلى 31.5 |
|
|
تكسير الضغط |
انظر المنحنيات المميزة |
|
|
سائل الضغط |
الزيوت المعدنية (لختم NBR) أو |
|
|
نطاق درجة حرارة سائل الضغط (°C) |
-30～+80 |
|
|
نطاق اللزوجة (مم2/ثانية) |
2.8 إلى 500 |
|
|
الوزن (كجم) |
0.8 |
2.3 |
سمات:
◀ صمام لوحة ساندويتش للاستخدام في مجموعات التراص العمودي
◀ 8 وظائف عزل مختلفة
طلب:
يتم استخدام لوحة شطيرة صمام الفحص من النوع Z1S لتركيب التراص العمودي.
4. الوظائف والقسم والرموز الخاصة بلوحة ساندويتش صمام الفحص Z1S
صمام Z1S هو صمام فحص يعمل بشكل مباشر في تصميم لوحة الساندويتش. يتم استخدامه للإغلاق المانع للتسرب في اتجاه واحد ويسمح بالتدفق الحر في الاتجاه المعاكس. يحتوي هذا النوع من الصمامات على ختم معدني بين القفاز (3) والمبيت (1). تعد صمامات عدم الرجوع من النوع Z1S مناسبة بشكل خاص للتطبيقات ذات ضغوط التشغيل التي تزيد عن 10.0 ميجا باسكال وسرعات التدفق التي تزيد عن 4 م/ث.
1. يجب تصفية السائل. الحد الأدنى لصفاء الفلتر هو 20 درجة مئوية.
2. يجب أن يكون الخزان محكم الغلق ويجب تركيب فلتر هواء على مدخل الهواء.
3. المنتجات بدون لوحة فرعية عند مغادرة المصنع، إذا كنت في حاجة إليها، يرجى الطلب خصيصا.
4. يجب أن تكون براغي تثبيت الصمام ذات كثافة عالية (الفئة 10.9). الرجاء تحديدها واستخدامها وفقًا للمعلمة المدرجة في نموذج الكتاب.
5. يشترط أن تكون خشونة السطح المرتبط بالصمام 0.8.
6. مطلوب الانتهاء من سطح قطعة التزاوج إلى 0.01/100 مم.
