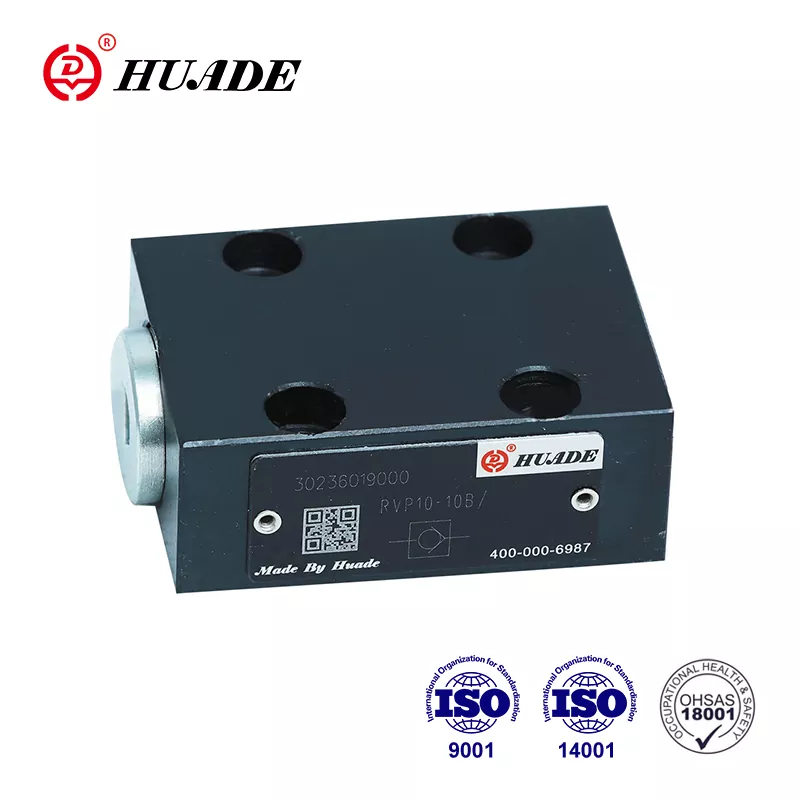

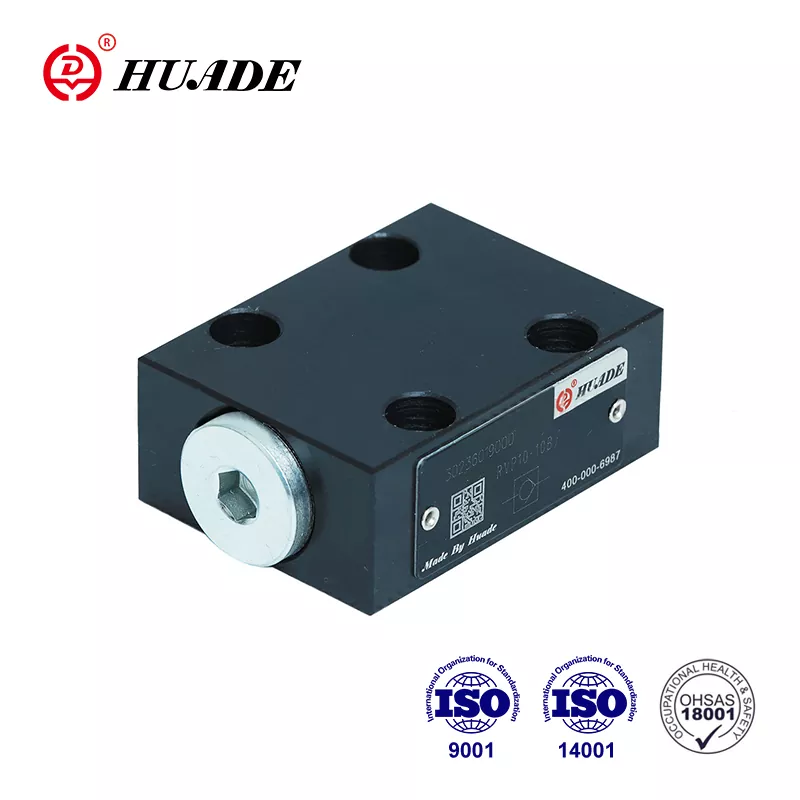

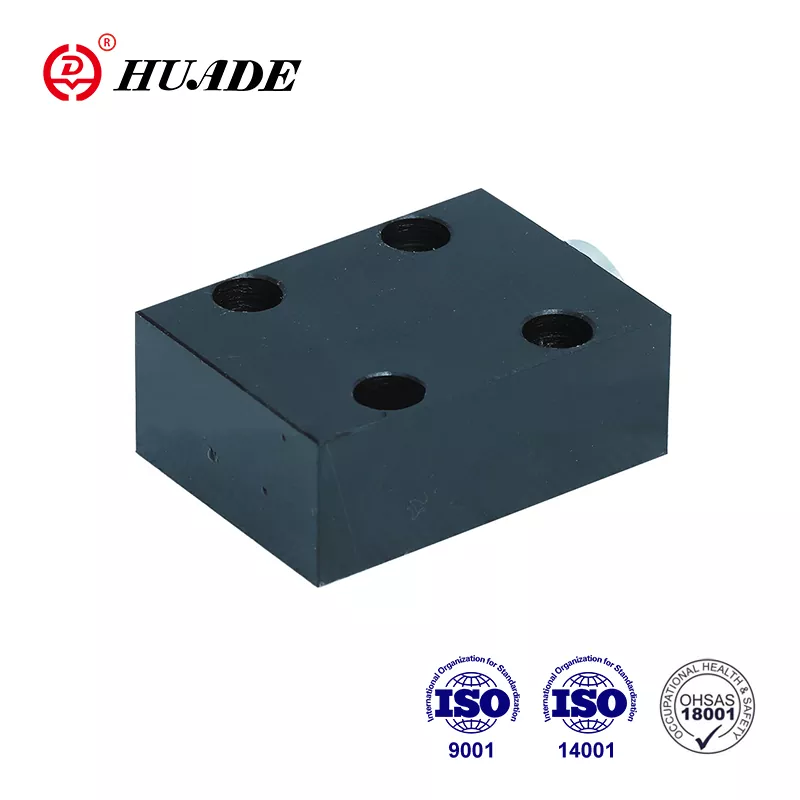

باعتبارها الشركة الرائدة في الصين في مجال تكنولوجيا النقل والتحكم الهيدروليكي، يمكن لصمام فحص الجودة العالي Huade® RVP 8 أن يحل محل سلسلة RVP 8 التي تقدمها Rexroth بالكامل. السعر معقول أكثر. لقد اجتاز المصنع ISO9001 وISO14001 وOH SAS18001. تتمتع صمامات فحص الاتجاه الهيدروليكي Huade® بأداء فائق وتحظى بشعبية كبيرة بين المستهلكين الصينيين. تُستخدم الصمامات الهيدروليكية Huade® على نطاق واسع في آلات الهندسة والبناء، والمعادن، وأدوات الآلات، وما إلى ذلك. وستخضع جميع المنتجات لاختبارات صارمة قبل مغادرة المصنع. نحن نضمن جودة كل صمام فحص لمدة عام واحد. خلال فترة الضمان، يكون الإصلاح مجانيًا.
|
البيانات الفنية |
|||||||||
|
مقاس |
6 |
8 |
10 |
12 |
16 |
20 |
25 |
30 |
40 |
|
ضغط التشغيل، الحد الأقصى (ميجا باسكال) |
31.5 |
||||||||
|
ضغط الفتح (ميجا باسكال) |
0.05 |
||||||||
|
سائل الضغط |
الزيوت المعدنية أو استر الفوسفات |
||||||||
|
نطاق درجة حرارة سائل الضغط (°C) |
-30～+80 |
||||||||
|
نطاق اللزوجة (مم2/ثانية) |
2.8 ~ 500 |
||||||||
|
تحديد الموقف |
خياري |
||||||||
|
الوزن (كجم) |
0.26 |
0.50 |
0.80 |
1.10 |
2.25 |
3.90 |
6.70 |
11.00 |
17.00 |
سمات:
◀ اتصال اللوحة الفرعية
◀ إغلاق مانع للتسرب في اتجاه واحد
طلب:
يتم استخدام صمام الفحص RVP 8 بشكل أساسي عند مخرج المضخة كصمام ضغط خلفي وصمام جانبي.
تتمثل مهمة صمام الفحص RVP 8 في إغلاق تسرب التدفق الخالي من التسرب في اتجاه واحد والسماح بالتدفق الحر في الاتجاه المعاكس. ويتكون بشكل أساسي من المبيت (1)، والقفاز (2)، ونابض الضغط (3)، و مقعد الربيع (4). ضربة القفاز (2) الذي يهتدي عليه
القطر الخارجي محدود بتوقف ميكانيكي. يدعم نابض الضغط المدمج (3) حركة الإغلاق. علاوة على ذلك، يقوم نابض الضغط (3) بتثبيت القفاز (2) في وضع الإغلاق حتى في حالة عدم وجود تدفق عبر الصمام.
رمز
مخطط الهيكل
①المبيت ②القفاز ③الربيع ④المقعد الزنبركي
1. يجب تصفية السائل. الحد الأدنى لصفاء الفلتر هو 20 درجة مئوية.
2. يجب أن يكون الخزان محكم الغلق ويجب تركيب فلتر هواء على مدخل الهواء
3. المنتجات بدون لوحة فرعية عند مغادرة المصنع، إذا كنت في حاجة إليها، يرجى الطلب خصيصا.
4. يجب أن تكون براغي تثبيت الصمام ذات كثافة عالية (الفئة 10.9). الرجاء تحديدها واستخدامها وفقًا للمعلمة المدرجة في نموذج الكتاب
5. يشترط أن تكون خشونة السطح المرتبط بالصمام 0.8/
6. مطلوب الانتهاء من سطح قطعة التزاوج إلى 0.01/100 مم.
