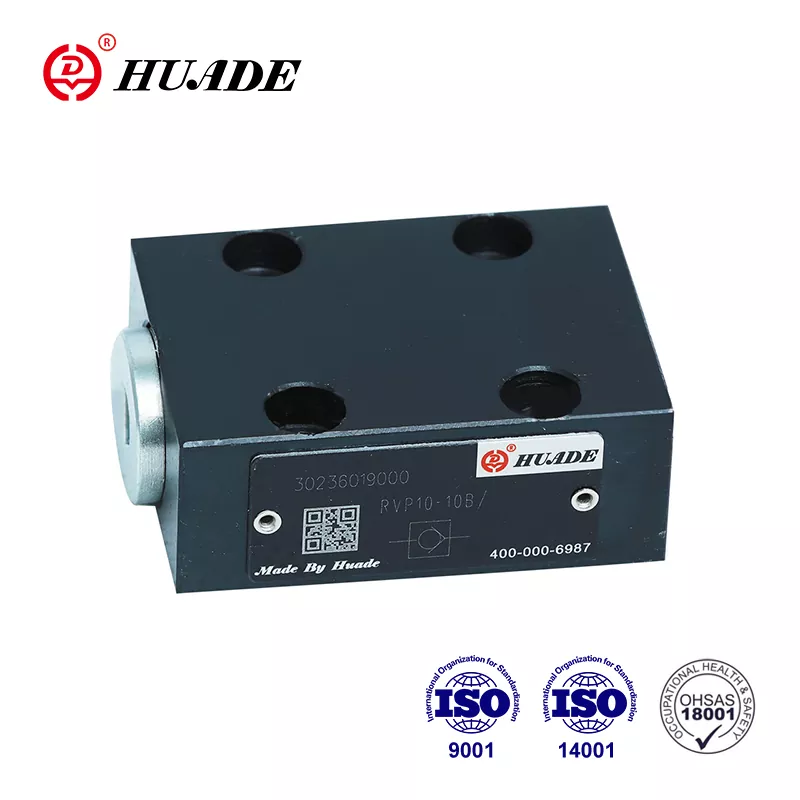

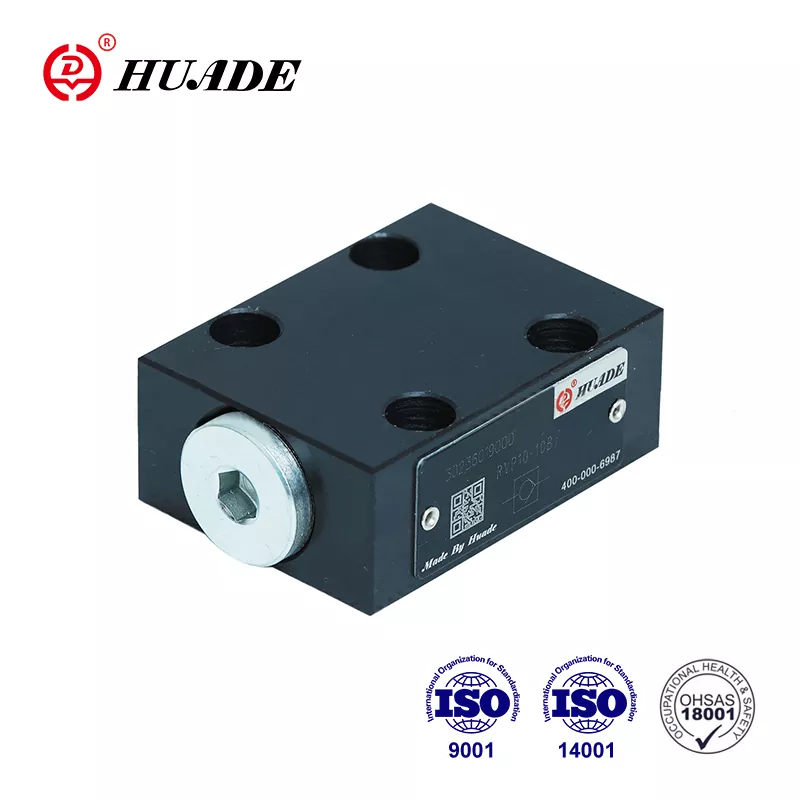

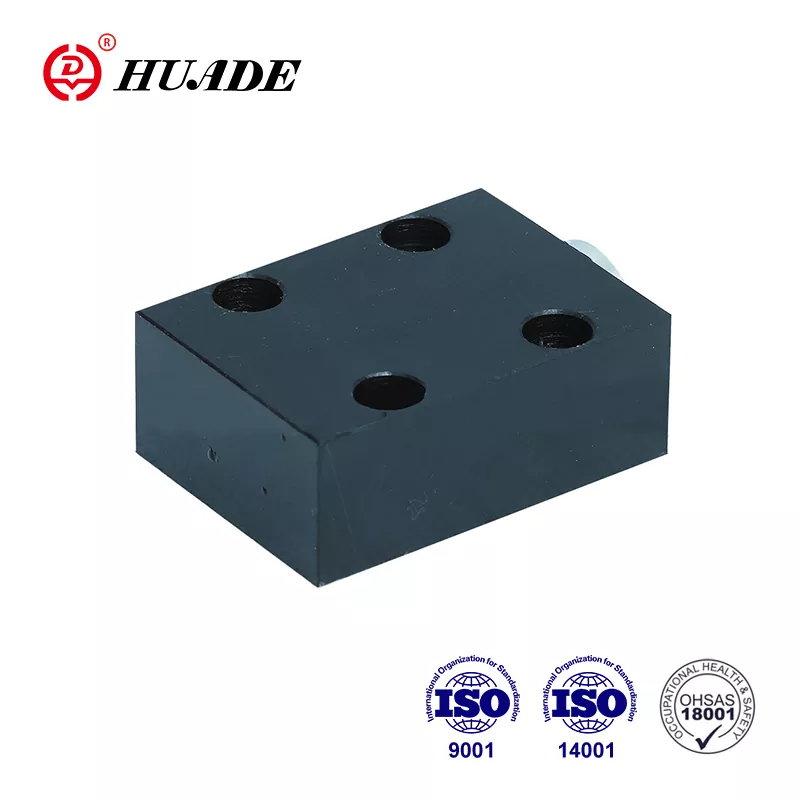

بالتعاون مع Rexroth لأكثر من 7 سنوات اعتبارًا من عام 1979، يمكن لصمام عدم الرجوع Huade® RVP 6 أن يحل محل نفس النوع من الصمامات التي تقدمها Rexroth تمامًا. لقد حصل المصنع على ISO9001 وISO14001 وISO45001. يتم استخدام صمامات عدم الرجوع من Huade على نطاق واسع في آلات الهندسة والبناء، والمعادن، وأدوات الآلات، وما إلى ذلك. ستخضع جميع صمامات عدم الرجوع RVP 6 لاختبارات صارمة قبل مغادرة المصنع لضمان الجودة الممتازة.
|
البيانات الفنية |
|||||||||
|
مقاس |
6 |
8 |
10 |
12 |
16 |
20 |
25 |
30 |
40 |
|
ضغط التشغيل، الحد الأقصى (ميجا باسكال) |
31.5 |
||||||||
|
ضغط الفتح (ميجا باسكال) |
0.05 |
||||||||
|
سائل الضغط |
الزيوت المعدنية أو استر الفوسفات |
||||||||
|
نطاق درجة حرارة سائل الضغط (°C) |
-30～+80 |
||||||||
|
نطاق اللزوجة (مم2/ثانية) |
2.8 ~ 500 |
||||||||
|
تحديد الموقف |
خياري |
||||||||
سمات:
◀ اتصال اللوحة الفرعية
◀ إغلاق مانع للتسرب في اتجاه واحد
طلب:
يتم استخدام صمام الفحص RVP 6 بشكل أساسي عند مخرج المضخة كصمام ضغط خلفي وصمام جانبي.
صمام عدم الرجوع من النوع RVP 6 له مهمة، ويفضل إغلاق تدفق خالٍ من التسرب في اتجاه واحد والسماح بالتدفق الحر في الاتجاه المعاكس. ويتكون بشكل أساسي من المبيت (1)، والقفاز (2)، ونابض الضغط (3)، ومقعد الربيع (4). ضربة القفاز (2) الذي يهتدي عليه
القطر الخارجي محدود بتوقف ميكانيكي. يدعم نابض الضغط المدمج (3) حركة الإغلاق. علاوة على ذلك، يقوم نابض الضغط (3) بتثبيت القفاز (2) في وضع الإغلاق حتى في حالة عدم وجود تدفق عبر الصمام.
رمز
مخطط الهيكل
①المبيت ②القفاز ③الربيع ④المقعد الزنبركي
1. يجب تصفية السائل. الحد الأدنى لصفاء الفلتر هو 20 درجة مئوية.
2. يجب أن يكون الخزان محكم الغلق ويجب تركيب فلتر هواء على مدخل الهواء
3. المنتجات بدون لوحة فرعية عند مغادرة المصنع، إذا كنت في حاجة إليها، يرجى الطلب خصيصا.
4. يجب أن تكون براغي تثبيت الصمام ذات كثافة عالية (الفئة 10.9). الرجاء تحديدها واستخدامها وفقًا للمعلمة المدرجة في نموذج الكتاب
5. يشترط أن تكون خشونة السطح المرتبط بالصمام 0.8/
6. مطلوب الانتهاء من سطح قطعة التزاوج إلى 0.01/100 مم.
