بدءًا من رافعات الرافعات الشاهقة في ناطحات السحاب الغد إلى الأجهزة الطبية التي تصنع الأسلحة الروبوتية الدقيقة ، فإن وحدات الطاقة الهيدروليكية (HPUs) هي الأبطال المجهولون الذين يشغلون عالمنا الحديث. هذه الآلات الرائعة تحول الطاقة الميكانيكية البسيطة إلى قوة هيدروليكية لا يمكن إيقافها ، مما يجعل المستحيل ممكنًا.
تعد المحطة الهيدروليكية - المعروفة أيضًا باسم وحدة الطاقة الهيدروليكية أو نظام HPU أو محطة المضخة الهيدروليكية - أكثر بكثير من مجرد معدات صناعية. إنه قلب عدد لا يحصى من الصناعات ، ومضاعف القوة الذي يتيح للبشر نقل الجبال ، والأداة الدقيقة التي تشكل مستقبلنا.
في هذا الدليل الشامل ، سنفتح الأسرار وراء هذه الأعجوبة الهندسية. سواء كنت مهندسًا طموحًا أو طالبًا فضوليًا أو محترفًا يتطلع إلى تعميق معرفتك ، فأنت على وشك اكتشاف كيف أن المحطات الهيدروليكية تحدث ثورة في الصناعات وخلق إمكانيات تبدو مستحيلة قبل عقود فقط.
المحطة الهيدروليكية هي نظام طاقة كامل يضخ السائل (عادة الزيت) تحت ضغط عال لتشغيل المعدات الهيدروليكية. يشبه وجود مضخة مياه قوية ، ولكن بدلاً من ضخ المياه لحديقتك ، فإنه يضخ زيتًا خاصًا لتشغيل الآلات الثقيلة.
تتضمن المحطة الهيدروليكية عدة أجزاء رئيسية تعمل معًا:
- مضخة لخلق الضغط
- محرك لتشغيل المضخة
- خزان لتخزين السائل الهيدروليكي
- الصمامات للتحكم في التدفق والضغط
- المرشحات للحفاظ على نظافة السائل
محطات المضخة الهيدروليكية موجودة في كل مكان في الصناعة الحديثة لأنها توفر شيئًا غير عادي حقًا - قوة لا تصدق في حزمة مضغوطة بشكل ملحوظ. إليكم السبب في أن أنظمة HPU هذه تحدث ثورة في كيفية عملنا:
- ناتج طاقة عالية:يمكن لمحطة هيدروليكية صغيرة توليد قوة كافية لرفع سيارة أو تحريك أطنان من المواد.
- التحكم الدقيق:يمكن للمشغلين التحكم في السرعة والقوة بدقة مذهلة - مثالية للعمليات الحساسة.
- مصداقية:يمكن أن تعمل المحطات الهيدروليكية التي تم صيانتها جيدًا لسنوات دون مشاكل كبيرة.
- التنوع:يمكن لمحطة هيدروليكية واحدة تشغيل قطع متعددة من المعدات في نفس الوقت.

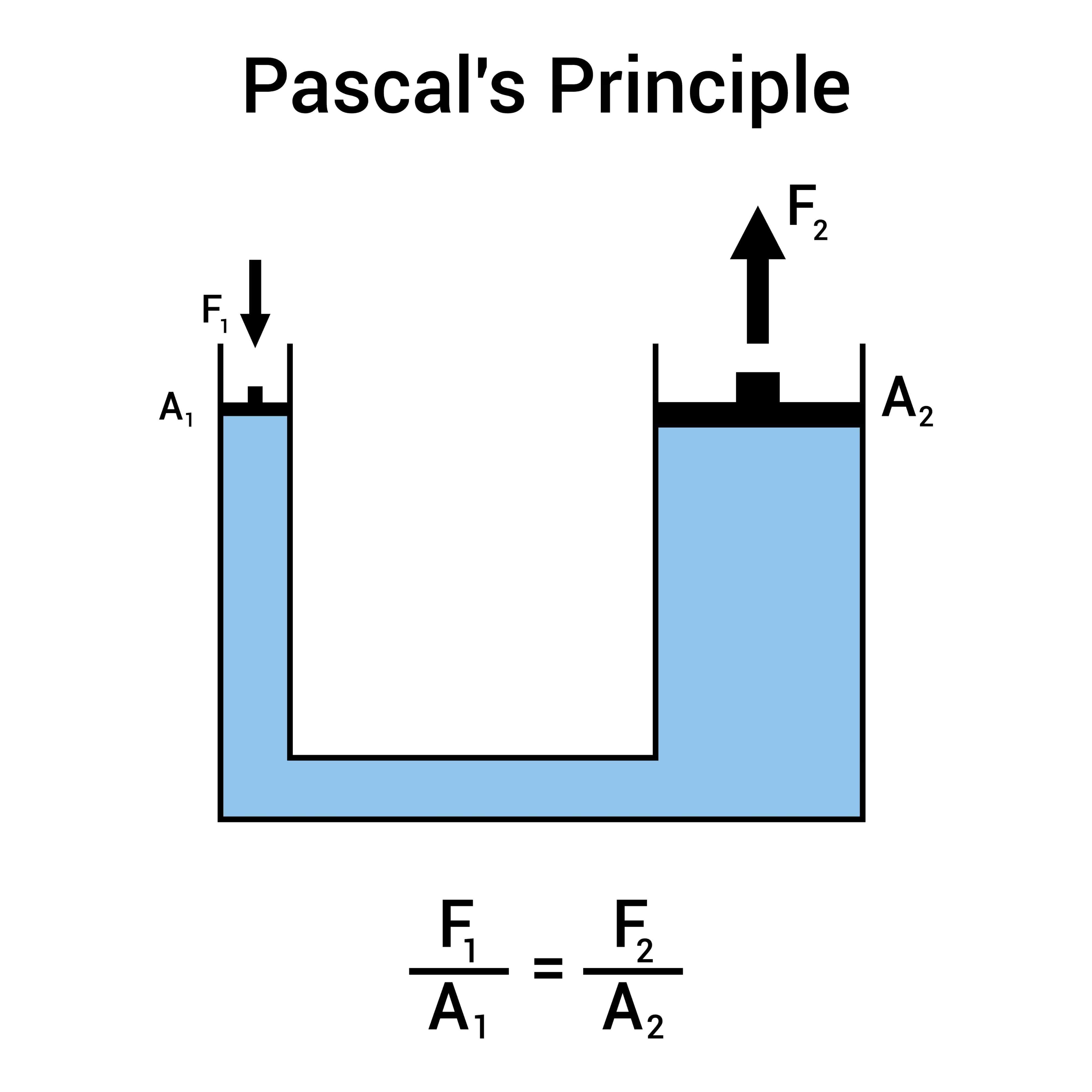

تعمل جميع الأنظمة الهيدروليكية بسبب قانون باسكال ، الذي اكتشفه العالم الفرنسي بليز باسكال في القرن السابع عشر. يقول هذا القانون أنه عندما تطبق الضغط على سائل محصور (مثل الزيت في نظام مغلق) ، ينتشر الضغط بالتساوي في جميع الاتجاهات.
إليك طريقة بسيطة لفهمها: تخيل أن لديك بالون مائي. عندما تضغط على جزء واحد ، يذهب الضغط في كل مكان داخل البالون بالتساوي. تستخدم الأنظمة الهيدروليكية هذا المبدأ لنقل الطاقة.
يحدث السحر الحقيقي عندما تضاعف القوة الهيدروليكية. إليكم كيف:
إذا كان لديك اثنين من الأسطوانات المتصلة - واحدة صغيرة وواحدة كبيرة - ودفعت لأسفل على واحدة صغيرة ، فإن الكبير سوف يزيد من قوة أكبر. المفاضلة هي أن الأسطوانة الكبيرة تحرك مسافة أقصر.
مثال:إذا كان للأسطوانة الكبيرة مساحة سطح 10 أضعاف أكثر من المساحة الصغيرة ، فستنتج قوة أكثر 10 مرات. لكنه سوف يتحرك فقط 1/10 المسافة.
هذا هو السبب في أن الرافعات الهيدروليكية يمكن أن ترفع السيارات الثقيلة بمضخة يدوية صغيرة!
السائل المستخدم في الأنظمة الهيدروليكية ليس مجرد سائل. لها خصائص خاصة:
- غير قابل للضغط:على عكس الهواء (الذي يضغط بسهولة) ، فإن الزيت الهيدروليكي لا يضغط كثيرًا. هذا يعني أن كل الضغط الذي تنشئه يتم نقله مباشرة للقيام بالعمل.
- التشحيم:كما أن السائل يزيح جميع الأجزاء المتحركة ، مما يقلل من البلى.
- نقل الحرارة:يساعد في حمل الحرارة بعيدًا عن المكونات الساخنة.
- مستقر:السائل الهيدروليكي الجيد لا ينهار بسهولة تحت الضغط والحرارة.
المضخة الهيدروليكية
المضخة هي قلب أي محطة هيدروليكية. تمتص السائل الهيدروليكي من الخزان ويدفعه تحت الضغط العالي. هناك ثلاثة أنواع رئيسية:
- مضخات التروس:بسيطة وموثوقة وبأسعار معقولة. جيد للتطبيقات الأساسية.
- مضخات الريح:أكثر هدوءا وأكثر كفاءة. المستخدمة في التطبيقات المتوسطة.
- مضخات المكبس:أقوى ودقة. تستخدم في العمل الشاق وعالي الضغط.
محرك كهربائي أو محرك
هذا يوفر الطاقة الميكانيكية لتشغيل المضخة. تستخدم معظم المحطات الهيدروليكية المحركات الكهربائية لأنها:
- من السهل السيطرة
- نظيفة (لا عادم)
- موثوق
- متوفر بأحجام كثيرة
بالنسبة للوحدات المحمولة أو العمل في الهواء الطلق ، فإن محركات البنزين أو الديزل شائعة.
الخزان الهيدروليكي (الخزان)
يخزن الخزان السائل الهيدروليكي ويخدم عدة أغراض:
- يوفر إمدادات السوائل للمضخة
- يسمح فقاعات الهواء بالانفصال عن السائل
- يساعد على تبريد السائل
- يتيح أن الملوثات تستقر
حجم الخزان يساوي عادة 2-3 أضعاف معدل تدفق المضخة في الدقيقة.
صمام تخفيف الضغط
هذا هو مكون السلامة الحرج. عندما يرتفع الضغط ، يتم فتح هذا الصمام تلقائيًا لمنع تلف النظام. إنه مثل صمام أمان على طباخ الضغط.

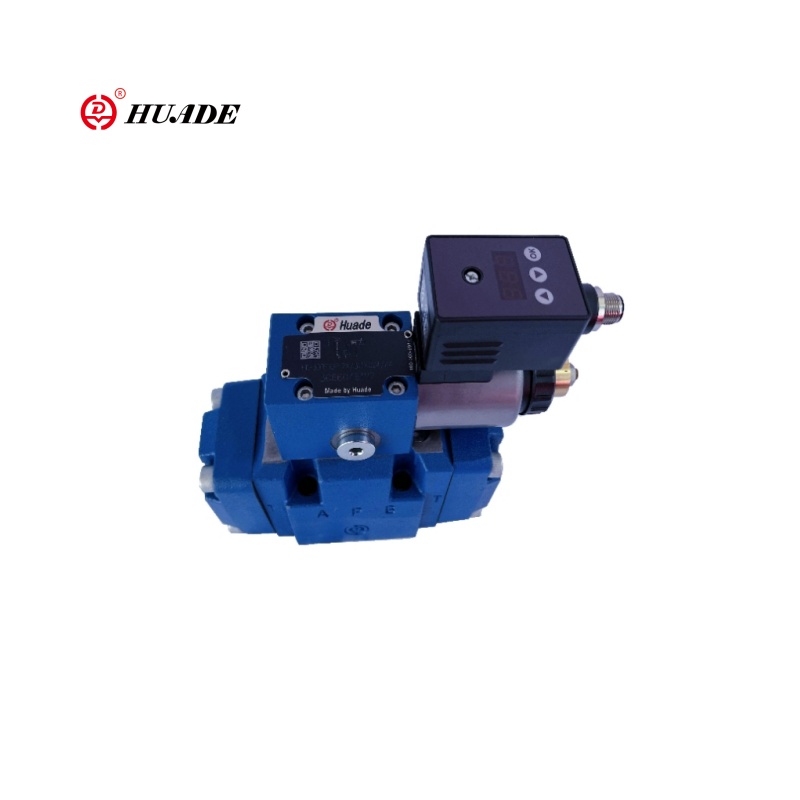

صمامات التحكم الاتجاهية
تتحكم هذه الصمامات حيث يتدفق السائل الهيدروليكي. يمكنهم:
- أرسل السائل لتمديد أسطوانة
- التدفق العكسي لتراجع اسطوانة
- توقف عن التدفق لعقد موقف
- التدفق المباشر إلى أجزاء مختلفة من النظام
صمامات التحكم في التدفق
هذه تنظم مدى سرعة تدفق السوائل ، والتي تتحكم في سرعة المشغلات الهيدروليكية. المزيد من التدفق يعني حركة أسرع.
المرشحات
السائل النظيف ضروري للأنظمة الهيدروليكية. مرشحات إزالة:
- الأوساخ والحطام
- جزيئات معدنية من ارتداء
- تلوث الماء
- منتجات الانهيار الكيميائي
مقاييس الضغط
هذه تظهر ضغط النظام في لمحة. يستخدمها المشغلون إلى:
- مراقبة العملية العادية
- اكتشف المشاكل في وقت مبكر
- ضبط أداء النظام
أجهزة استشعار درجة الحرارة
السائل الهيدروليكي يصبح ساخنًا أثناء التشغيل. تساعد أجهزة استشعار درجة الحرارة في منع ارتفاع درجة الحرارة عن طريق:
- مما يؤدي إلى أنظمة التبريد
- مشغلي التحذير من المشاكل
- إيقاف التشغيل تلقائيًا إذا لزم الأمر
وحدات التحكم الإلكترونية
غالبًا ما تتضمن المحطات الهيدروليكية الحديثة عناصر التحكم في الكمبيوتر:
- تحسين الأداء تلقائيا
- توفير المراقبة عن بُعد
- سجل البيانات التشغيلية
- تمكين الصيانة التنبؤية

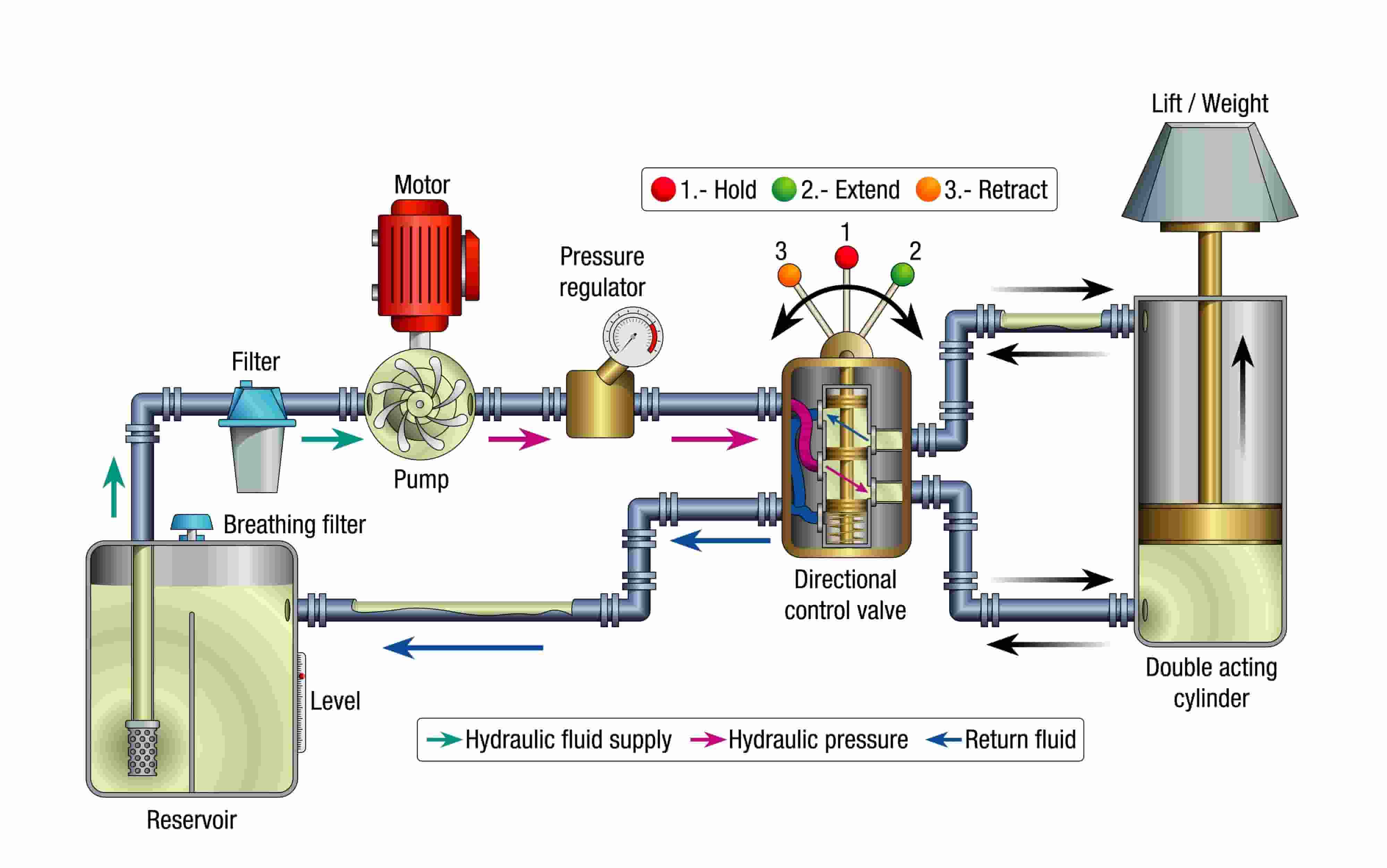

يكون فهم كيفية عمل المحطة الهيدروليكية أسهل عند اتباع السائل خلال رحلته الكاملة:
الخطوة 1: تناول السوائل
تخلق المضخة الهيدروليكية شفطًا يرسم السائل من الخزان من خلال مصفاة شفط. يصطاد مصفاة هذه الجسيمات الكبيرة التي يمكن أن تلحق الضرر بالمضخة.
الخطوة 2: الضغط
تضغط المضخة السائل ويدفعه إلى النظام عند الضغط العالي. يمكن أن يتراوح الضغط من 500 رطل / بوصة مربعة للضوء ، يعمل حتى 10000 رطل أو أكثر للتطبيقات الشاقة.
الخطوة 3: التحكم في التدفق
يتدفق السوائل المضغوطة من خلال صمامات التحكم التي توجهها حيث الحاجة. هذه الصمامات تعمل مثل أدوات التحكم في حركة المرور للسائل الهيدروليكي.
الخطوة 4: أداء العمل
يصل السائل المضغوط إلى المشغلات الهيدروليكية (الأسطوانات أو المحركات) حيث تحول الطاقة الهيدروليكية إلى الطاقة الميكانيكية للقيام بعمل مفيد.
الخطوة 5: تدفق العودة
بعد القيام بالعمل ، يتدفق السائل إلى الخزان من خلال مرشحات العودة. هذه المرشحات تصطاد أي تلوث تم التقاطه خلال دورة العمل.
الخطوة 6: تكييف
مرة أخرى في الخزان ، السائل:
- يبرد
- إصدارات فقاعات الهواء المحاصرة
- يسمح للجزيئات بالاستقرار
- يستعد للدورة التالية
أنظمة حلقة مفتوحة
في الأنظمة المفتوحة ، يعود السوائل مباشرة إلى الخزان بعد الاستخدام. تشمل الفوائد:
- تبريد أفضل
- تصميم أبسط
- انخفاض التكلفة
- صيانة أسهل
أنظمة حلقة مغلقة
في الأنظمة المغلقة ، يدور السائل مباشرة بين المضخة والمشغلات. تشمل الفوائد:
- أكثر إحكاما
- أفضل كفاءة
- أقل مطلوبة مطلوبة
- استجابة أسرع
أنظمة الإزاحة الثابتة
هذه المضخات تتحرك بنفس كمية السائل مع كل دوران. انهم:
- بسيطة وموثوقة
- انخفاض التكلفة
- جيد للتطبيقات ذات السرعة الثابتة
- تتطلب صمامات تخفيف الضغط من أجل السلامة
أنظمة الإزاحة المتغيرة
هذه المضخات يمكن أن تغير حجم الإخراج. يقدمون:
- أفضل كفاءة الطاقة
- التحكم في الضغط التلقائي
- تشغيل السرعة المتغيرة
- أكثر تعقيدا ولكن أكثر تنوعا
المحطات الهيدروليكية الكهربائية
- الأكثر شيوعا في المصانع وورش العمل
- التحكم في السرعة الدقيقة
- عملية نظيفة (لا عادم)
- من السهل أتمتة
- تتطلب إمدادات الطاقة الكهربائية
المحطات الهيدروليكية التي يحركها المحرك
- استخدم محركات البنزين أو الديزل
- محمولة ومستقلة
- جيد للعمل في الهواء الطلق/عن بعد
- مزيد من الصيانة المطلوبة
- توليد العادم والضوضاء
المحطات الهيدروليكية الثابتة
- مثبت بشكل دائم
- أكبر وأكثر قوة
- يمكن أن تخدم آلات متعددة
- أنظمة تبريد أفضل
- انخفاض تكاليف التشغيل
المحطات الهيدروليكية المحمولة
- بعجلات أو تحمل باليد
- وحدات قائمة بذاتها
- مثالي للخدمة الميدانية
- يقتصر على الحجم والوزن
- أعلى تكلفة لكل حصان
ضغط منخفض (أقل من 1000 رطل)
- تستخدم للتطبيقات الأساسية
- مكونات التكلفة المنخفضة
- صيانة أبسط
- جيد للمبتدئين
الضغط المتوسط (1000-3000 رطل))
- النطاق الأكثر شيوعا
- توازن جيد في القوة والتكلفة
- مجموعة واسعة من التطبيقات
- الاستخدام الصناعي القياسي
الضغط العالي (أكثر من 3000 رطل)
- الحد الأقصى للطاقة في الحد الأدنى للمساحة
- مكونات باهظة الثمن
- يتطلب صيانة الخبراء
- تستخدم للعمل الشاق
المحطات الهيدروليكية قوة عدد لا يحصى من آلات البناء:
الحفارات
تتحكم المحطات الهيدروليكية في الطفرة والذراع والدلو والمسارات. قد يحتوي حفارة واحدة على دوائر هيدروليكية متعددة لوظائف مختلفة.
الجرافات
تستخدم أنظمة رفع الشفرة والزاوية وتتبع كلها الطاقة الهيدروليكية.
الرافعات
توفر المحطات الهيدروليكية تحكمًا سلسًا ودقيقًا لرفع الأحمال الثقيلة وتحديد المواقع.
مضخات ملموسة
تدفع الأنظمة الهيدروليكية ذات الضغط العالي الخرسانة من خلال الخراطيم الطويلة إلى المواقع الدقيقة.
أدوات الآلة
قوة المحطات الهيدروليكية:
- مكابح اضغط على ثني المعدن
- مكابس هيدروليكية لتشكيل الأجزاء
- آلات صب الحقن
- معدات قطع المعادن
معالجة المواد
- تستخدم شوكية المحطات الهيدروليكية للرفع والميل
- تستخدم أنظمة الناقل الهيدروليكية لتحديد المواقع
- تعتمد الأنظمة الآلية على المحركات الهيدروليكية
الجرارات
تستخدم الجرارات الحديثة الطاقة الهيدروليكية لـ:
- أنظمة عقبة ثلاث نقاط
- توجيه السلطة
- تنفيذ السيطرة
- اللوادر الأمامية
معدات الحصاد:يجمع بين ، والمكرز ، وغيرها من الآلات الزراعية تستخدم هيدروليكيات لمعالجة المحاصيل والتعامل معها.
مصاعد المركبات
يعتمد كل متجر لإصلاح السيارات على المصاعد الهيدروليكية المدعومة من المحطات الهيدروليكية.
شاحنات القمامة
تعمل الأنظمة الهيدروليكية على تشغيل آليات الرفع والضغط.
تفريغ الشاحنات
ترفع المحطات الهيدروليكية وخفض أسرة الشاحنة لتفريغها.
معدات السفينة
قوة المحطات الهيدروليكية:
- أنظمة التوجيه
- رافعات سطح السفينة
- مرساة الرياح
- معدات التعامل مع البضائع
المنصات الخارجية:تستخدم منصات النفط أنظمة هيدروليكية ضخمة للحفر ومعالجة الأنابيب.
أنظمة الطائرات
تعمل الطاقة الهيدروليكية:
- معدات الهبوط
- أسطح التحكم في الطيران
- أبواب الشحن
- أنظمة الفرامل
موثوقية الأنظمة الهيدروليكية تجعلها ضرورية لسلامة الطيران.
معدل التدفق
تقاس في جالون في الدقيقة (GPM) أو لتر في الدقيقة (LPM) ، يحدد معدل التدفق مدى سرعة تحرك المحركات. التدفق الأعلى يعني التشغيل بشكل أسرع ولكن يتطلب مضخات أكبر ومزيد من الطاقة.
ضغط التشغيل
تقاس بالجنيه لكل بوصة مربعة (PSI) أو الشريط ، يحدد الضغط مقدار القوة التي يمكن أن ينشئها النظام. الضغط العالي يعني المزيد من القوة ولكن يتطلب مكونات أقوى.
متطلبات الطاقة
يمكن حساب الطاقة الهيدروليكية (HP) على النحو التالي:HP = (التدفق × الضغط) ÷ 1714
هذا يساعد على حجم المحرك اللازم لقيادة المضخة.
كفاءة
تتراوح كفاءة النظام الإجمالية عادة بين 70-85 ٪ وتعتمد على:
- كفاءة المضخة (85-95 ٪)
- كفاءة المحرك (90-95 ٪)
- خسائر النظام (الصمامات ، المرشحات ، الخطوط)
نسبة الطاقة العالية إلى الوزن
تولد الأنظمة الهيدروليكية طاقة أكبر لكل رطل من معظم مصادر الطاقة الأخرى. هذا يجعلها مثالية للمعدات المتنقلة حيث يهم الوزن.
السيطرة الدقيقة
يمكن للمشغلين التحكم في القوة والسرعة والموقف بدقة استثنائية. هذه الدقة تجعل هيدروليكيات مثالية للعمليات الحساسة.
الحركة الخطية
توفر الأسطوانات الهيدروليكية حركة سلسة ومستقيمة دون روابط ميكانيكية معقدة.
الانعكاس الفوري
يمكن تغيير الاتجاه على الفور دون التوقف ، على عكس الأنظمة الميكانيكية التي تحتاج إلى براثن وتروس.
