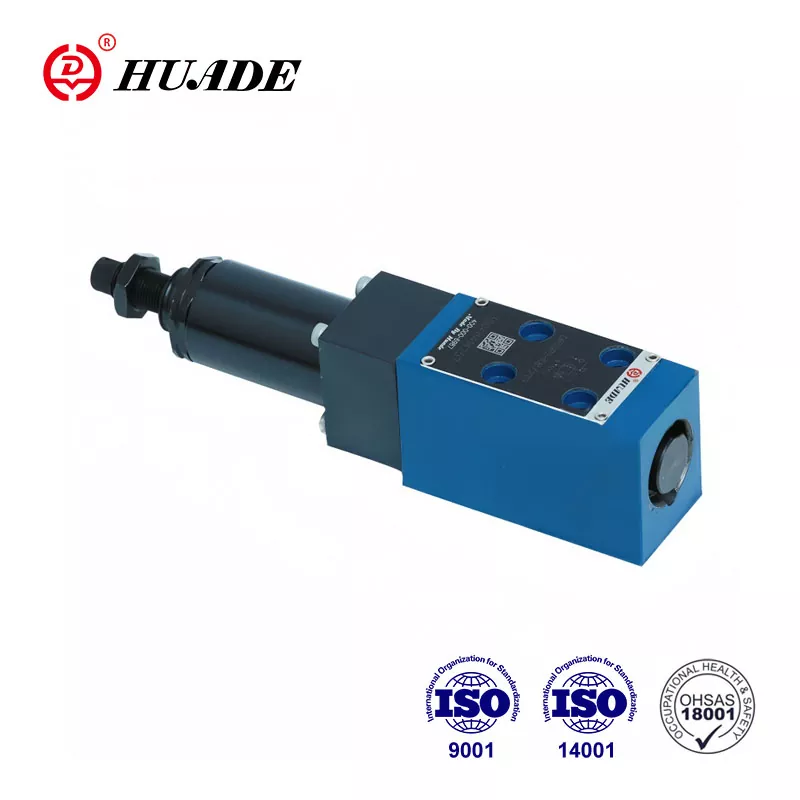

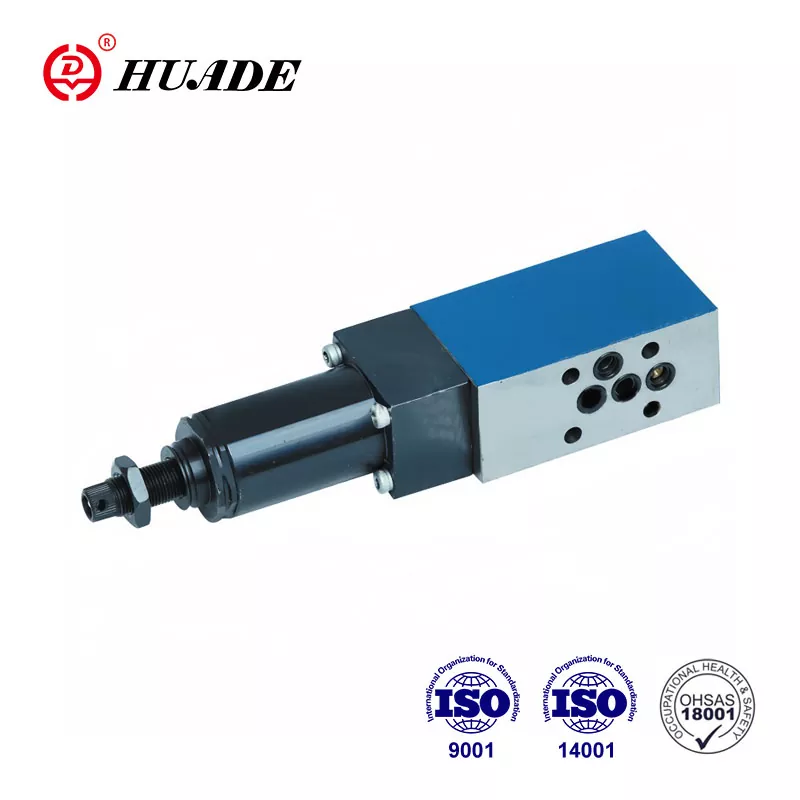

يستخدم صمام تخفيض الضغط DR 5 DP للتحكم في الضغط في النظام الهيدروليكي. نظرًا لإدخال تقنية Rexroth، يمكن لصمامات تقليل الضغط من سلسلة Huade® DR 5 DP أن تحل محل نفس النوع من Rexroth. لدى Huade Hydraulic نظام اختبار صارم لضمان الجودة العالية لمنتجاتها. تستخدم سلسلة صمامات التحكم في الضغط على نطاق واسع في النظام الهيدروليكي البحري.
|
الحد الأقصى لضغط التشغيل (المنفذ P) (MPa) |
ما يصل إلى 31.5 |
|
الأعلى. الضغط الثانوي (المنفذ أ) (ميجا باسكال) |
ما يصل إلى 21.0؛ بدون صمام عدم الرجوع حتى 31.5 |
|
الحد الأقصى للضغط الخلفي (المنافذ T(Y)) (MPa) |
ما يصل إلى 6.0 |
|
الحد الأقصى للتدفق (لتر / دقيقة) |
ما يصل إلى 15 |
|
زيت معدني سائل الضغط |
الزيوت المعدنية (لختم NBR) أو إستر الفوسفات (لختم FPM) |
|
نطاق اللزوجة (مم²/ثانية) |
10 ~ 800 |
|
نطاق درجة حرارة سائل الضغط (°C) |
-30 إلى +80 |
|
درجة التلوث (أم) |
الحد الأقصى المسموح به لتلوث السائل هو NAS 1638 class 9. |
|
الوزن (كجم) |
1.0 تقريبًا |
سمات:
◀ تركيب اللوحة الفرعية
◀ 5 تقييمات للضغط
◀ 4 عناصر تعديل
. مقبض دوار
. مجموعة المسمار مع مسدس وغطاء واقي،
. مقبض دوار قابل للقفل مع مقياس
. مقبض دوار بمقياس
◀ صمام الفحص، اختياري
◀ نمط النقل إلى DIN 24 340، النموذج D، ISO 5781 وCETOP - RP 121H
طلب:
يتم استخدام صمام تخفيض الضغط DR 5 DP لتقليل ضغط النظام.
الصمام من نوع DR5 DP عبارة عن صمام يعمل بشكل مباشر على تقليل الضغط ثلاثي الاتجاهات مع وظيفة تخفيف الضغط على الجانب الثانوي.
يتم ضبط الضغط الثانوي بواسطة عنصر ضبط الضغط (4). في حالة الراحة، يكون الصمام مفتوحًا عادةً ويمكن أن يتدفق مائع الضغط دون عوائق من المنفذ P إلى المنفذ A. يكون الضغط في المنفذ A في نفس الوقت، عبر خط التحكم (6)، موجودًا في منطقة التخزين المؤقت المقابلة للضغط الربيع(3). عندما يتجاوز الضغط في المنفذ A مستوى الضغط المحدد في نابض الضغط (3)، يتحرك بكرة التحكم (2) إلى موضع التحكم ويحافظ على الضغط المحدد في المنفذ A ثابتًا.
يتم أخذ زيت التحكم والزيت التجريبي من المنفذ A عبر خط التحكم (6).
إذا كان الضغط في المنفذ A لا يزال يزداد بسبب القوى الخارجية المؤثرة على المشغل، فإن بكرة التحكم (2) تتحرك بشكل أكبر نحو زنبرك الضغط (3).
يؤدي هذا إلى فتح مسار التدفق عند المنفذ A عبر أرض التحكم (8) على بكرة التحكم (2) إلى الخزان. ثم يتدفق سائل الضغط الكافي إلى الخزان لمنع أي ارتفاع إضافي في الضغط.
يتم دائمًا تصريف حجرة الزنبرك إلى الخزان خارجيًا عبر المنفذ T(Y).
من أجل تدفق العودة الحر من المنفذ A إلى المنفذ P، يمكن تركيب صمام فحص اختياري (5).
هيكل DR 5 DP 3 10B
رموز DR5DP
