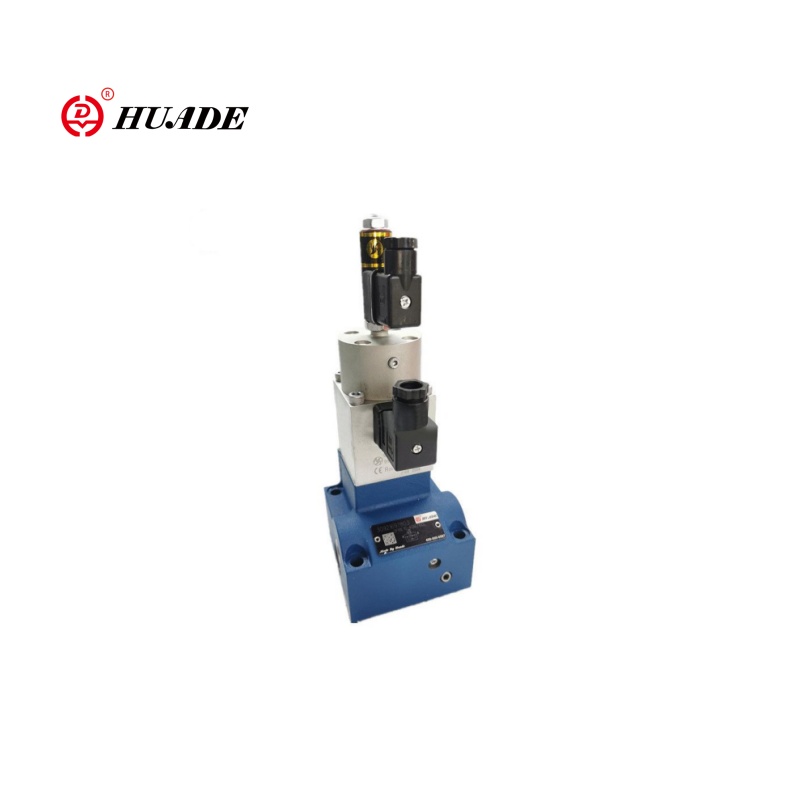

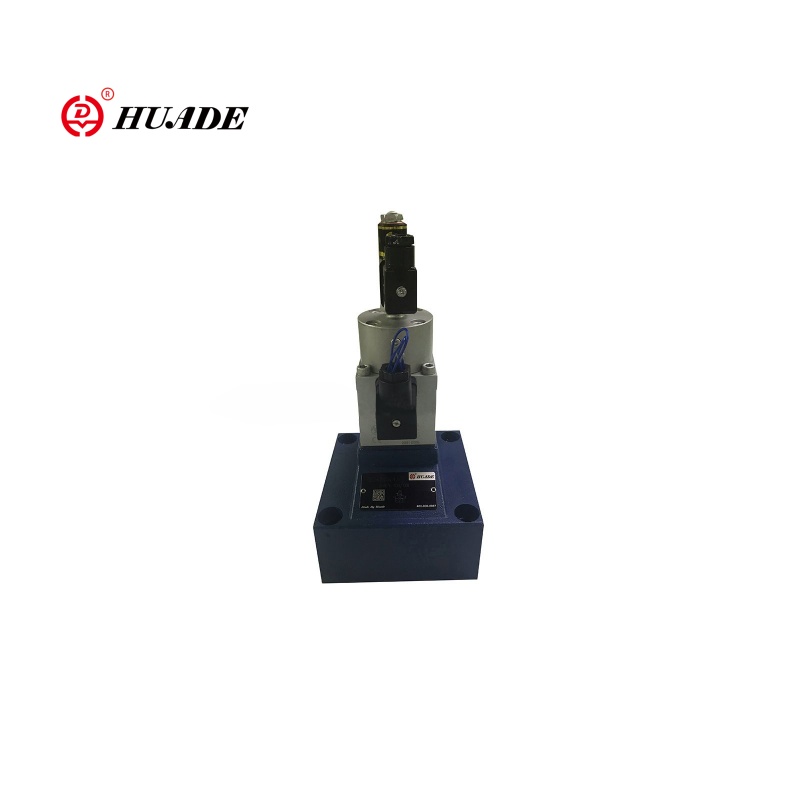

صمام التحكم في التدفق النسبي 2FRE16 ثنائي الاتجاه هو صمام التحكم في التدفق النسبي عالي الأداء ، وهو مناسب للتطبيقات التي تحتاج إلى تعديل سرعة المشغلات الهيدروليكية (الأسطوانات أو المحركات) بدقة. بالمقارنة مع الصمام النسبي 2FRE10 ، فإن Valve 2FRE16 له قطر أكبر ، مما يتيح نطاق تدفق أعلى. والصمام النسبي 2FRE16 مناسب للأنظمة الهيدروليكية ذات الطاقة العليا.
| هيدروليكي | ||
| ضغط التشغيل (MPA) | 31.5 | |
| الحد الأدنى للضغط التفاضلي (MPA) | حجم 10 | حجم 16 |
| 0.3 ~ 0.8 | 0.6 ~ 1 | |
| سائل الضغط | زيت المعادن (لختم NBR) ، استر الفوسفات (لختم FPM) | |
| نطاق اللزوجة (مم2/ق) | 2.8 إلى 380 | |
| نطاق درجة حرارة سائل الضغط (℃） | -20 إلى +70 | |
| التباطؤ (٪) | ＜ ± 1QMAX | |
| التكرار (٪) | ＜ 1 QMAX | |
| انتشار العينة (٪) | ＜ ± 2 | |
| تثبيت | خياري | |
| الوزن (كجم) | 6 | 8.3 |
| كهربائي | ||
| نوع الجهد | DC 24V | |
| مقاومة الملف اللولبي (ω) | القيمة الباردة في 20 ℃ 10 ، أقصى قيمة دافئة 13.9 | |
| الأعلى. السلطة (VA) | 50 | |
| الحث (MH) | 6 إلى 8 | |
| تردد المذبذب (KHz) | 2.5 | |
| VT-5010S30 الطلب من العزل IP65 | IP65 | |
▶ صمام مع معوض ضغط للضغط المعوضية للسيطرة على التدفق
▶ التشغيل عبر الملف اللولبي النسبي
▶ مع ملاحظات الموضع الكهربائي لفتحة التحكم
▶ يمكن نقل ملف محول الموضع محوريًا مما يجعل تعديل نقطة الصفر لفتحة التحكم سهلة ، دون الحاجة إلى لمس الإلكترونيات (الهيدروليكية الكهربائية)
▶ الحد الأدنى من تباين العينة من الصمام ومكبر الصوت الكهربائي VT 5004 (ترتيب منفصل)
طلب:
يستخدم صمام التحكم في التدفق النسبي 2FRE16 على نطاق واسع في الأنظمة الهيدروليكية الصناعية الثقيلة والآلات الهندسية والهيدروليات المحمولة والمعادن والتعدين.
أمثلة على النظام النموذجي دائرة التحكم في دلو الحفريات
PLC → مكبر للصوت النسبي → 2FRE16 → الأسطوانات الهيدروليكية
↑
مستشعر الضغط (ردود فعل حلقة مغلقة)
عن طريق ضبط الإشارة الكهربائية للإدخال ، يمكن تسريع/تباطؤ حركة الجرافة بسلاسة لتجنب الصدمة الهيدروليكية.
النوع 2fre .. صمامات التحكم في التدفق النسبي لها وظيفة ثنائية الاتجاه. يمكنهم ، من قيمة الأمر الكهربائي المطبق ، تنظيم تدفق وهو ضغط وإلى حد كبير يتم تعويض درجة الحرارة.
وهي تتكون أساسًا من الإسكان (1) ، الملف اللولبي النسبي مع محول الموضع الاستقرائي (2) ، قياس الفتحة (3) ، معوض الضغط (4) ، محدد السكتة الدماغية (5) ، بالإضافة إلى صمام فحص اختياري (6).
يتم تحديد إعداد التدفق (0 BIS 100 ٪) في مقياس الجهد القيمة. قيمة الأمر المطبق ، تسبب عبر مكبر الصوت وكذلك الملف اللولبي النسبي ، تعديل فتحة القياس (3). يتم الحصول على موضع فتحة القياس (3) بواسطة محول الموضع. يتم تعويض أي انحرافات عن قيمة الأمر بواسطة التحكم في ملاحظات الموضع.
يحمل معوض الضغط (4) انخفاض الضغط عند فتحة القياس (3) بقيمة ثابتة. التدفق هو ، وبالتالي تعويض الضغط.
يتم تحقيق انجراف درجة الحرارة الصغيرة بسبب تصميم فتحة القياس. في قيمة أمر 0 ٪ ، يتم إغلاق فتحة القياس.
في حالة فقدان الطاقة أو كسر الكابل في محول الموضع ، تغلق فتحة القياس. من قيمة أمر 0 ٪ ، فإن بداية قفزة مجانية ممكنة. عبر سلالمتين داخل مكبر الصوت الكهربائي ، من الممكن تأخير فتح وإغلاق فتحة القياس.
عبر صمام الشيك (6) التدفق الحر ممكن من B إلى A.
strcture من صمام التحكم في التدفق النسبي 2FRE16
رموز صمام التحكم في التدفق النسبي 2FRE16
