إذا كنت تعمل مع الأنظمة الهيدروليكية، فمن المحتمل أنك سمعت عن صمام التحكم الاتجاهي Rexroth 4WE 6 J. يعد هذا الصمام أحد المكونات الأكثر موثوقية في المكونات الهيدروليكية الصناعية، وفهم كيفية عمله يمكن أن يساعدك على اتخاذ قرارات أفضل فيما يتعلق بمعداتك.
تم تصنيع 4WE 6 J بواسطة شركة Bosch Rexroth، وهي شركة معروفة بالأجزاء الهيدروليكية عالية الجودة. يتحكم هذا الصمام الخاص في اتجاه تدفق السوائل في الأنظمة الهيدروليكية. فكر في الأمر كجهاز تحكم في حركة الزيت الهيدروليكي، حيث يوجهه إلى حيث يجب أن يذهب لجعل الآلات تعمل بشكل صحيح.
ما الذي يجعل 4WE 6 J مميزًا
يتميز صمام التحكم الاتجاهي 4WE 6 J الخاص بـ Rexroth بتصميمه. إنه صمام يعمل بملف لولبي، مما يعني أنه يستخدم المغناطيس الكهربائي لتبديل الأوضاع. عند إرسال إشارة كهربائية إلى الصمام، يقوم بتحريك الأجزاء الداخلية التي تغير مكان تدفق الزيت.
يحتوي هذا الصمام على تكوين 4/3. الرقم "4" يعني أنه يحتوي على أربعة منافذ حيث تتصل الخطوط الهيدروليكية. الرقم "3" يعني أن لديه ثلاثة مواضع يمكنه الانتقال إليها. في الموضع الأوسط، يتم إغلاق جميع المنافذ. يعد هذا أمرًا مهمًا للسلامة لأنه عندما لا يتم إخبار الصمام بما يجب القيام به، فإنه يمنع كل التدفق ويبقي كل شيء مغلقًا في مكانه.
يستخدم الصمام الينابيع للعودة إلى هذا الوضع المركزي تلقائيًا. عند إيقاف تشغيل الإشارة الكهربائية، تقوم الزنبركات بدفع البكرة الداخلية إلى المنتصف. هذا التصميم المتمحور حول الزنبرك موثوق به وقد تم اختباره في آلاف الآلات على مدار سنوات عديدة.
كيف تعمل البكرة "J".
يخبرك الحرف "J" في الاسم عن نوع التخزين المؤقت داخل الصمام. تعني الحروف المختلفة أنماط تدفق مختلفة، وللبكرة J غرض محدد. في الموضع الأوسط، يتم حظر جميع المنافذ الأربعة. لا شيء يتدفق داخل أو خارج. وهذا ما يسمى تكوين مركز مغلق.
عندما تقوم بتنشيط ملف لولبي واحد، يتحول الصمام لتوصيل الضغط إلى أحد منافذ العمل أثناء حظر المنافذ الأخرى. قم بالتبديل إلى الملف اللولبي الآخر، وستعكس الاتصالات. يمنحك هذا تحكمًا دقيقًا في الاتجاه الذي تتحرك فيه الأسطوانة الهيدروليكية أو المحرك.
إن تصميم المركز المغلق لصمام التحكم الاتجاهي 4WE 6 J لـ Rexroth يجعله مثاليًا للآلات التي تحتاج إلى الثبات في موضعها عند التوقف. تستفيد الأدوات الآلية وآلات القولبة بالحقن والمكابس من هذه الميزة. عندما يكون الصمام في الوضع المحايد، يظل المحرك الخاص بك في مكانه تمامًا دون أن ينجرف.
المواصفات الفنية التي يجب أن تعرفها
يستخدم 4WE 6 J نمط تركيب NG6 قياسي، يُسمى أيضًا CETOP 03. ويعني هذا المعيار أنه يمكنك استبداله بصمامات NG6 أخرى إذا لزم الأمر. فتحات التثبيت متباعدة بدقة، مع أربعة خيوط M5 بنمط محدد يتوافق مع معايير الصناعة.
يمكن لهذا الصمام التعامل مع ما يصل إلى 350 بار من الضغط على المنافذ الرئيسية. الحد الأقصى لمعدل التدفق هو 80 لترًا في الدقيقة عند استخدام الملفات اللولبية DC. يعمل الصمام بالزيت الهيدروليكي الذي تتراوح لزوجته بين 10 و500 ملم²/ثانية ويمكن أن يعمل في درجات حرارة تتراوح من -20 درجة مئوية إلى +80 درجة مئوية.
وقت الاستجابة مهم في الأنظمة الهيدروليكية. يقوم 4WE 6 J بتبديل الأوضاع في حوالي 20 إلى 70 مللي ثانية عند تشغيله، ومن 10 إلى 60 مللي ثانية عند إيقاف تشغيله. تساعد هذه الاستجابة السريعة الآلات على العمل بسلاسة دون تأخير.
تأتي الملفات اللولبية بخيارات جهد مختلفة. تشمل الاختيارات الشائعة 24V DC، وهو الأكثر شيوعًا في البيئات الصناعية. يمكنك أيضًا الحصول على إصدارات 12V DC أو 110V AC أو 230V AC. تستهلك إصدارات DC حوالي 30 واط من الطاقة ويمكن تشغيلها بشكل مستمر دون ارتفاع درجة الحرارة.
حيث يتم استخدام هذه الصمامات
تستخدم مرافق التصنيع صمام التحكم الاتجاهي 4WE 6 J لـ Rexroth في العديد من التطبيقات. في ورش الآلات، تتحكم هذه الصمامات في حركة أدوات القطع وحاملات قطع العمل. تمنع ميزة المركز المغلق الحركة غير المرغوب فيها عندما تكون الماكينة في وضع الخمول، مما يحسن السلامة والدقة.
تعتمد آلات القولبة بالحقن على هذه الصمامات للتحكم في فتح وإغلاق القالب. تساعد سرعة التبديل السريعة في الحفاظ على معدلات الإنتاج، كما يضمن التمركز الموثوق به جودة الأجزاء المتسقة. تدور بعض آلات القولبة آلاف المرات يوميًا، ويمكن لـ 4WE 6 J التعامل مع ما يصل إلى 15000 دورة في الساعة.
تستخدم آلات الضغط هذه الصمامات للتحكم في حركة الكبش. تعد القدرة على الاحتفاظ بالضغط عند التمركز أمرًا ضروريًا لتشكيل العمليات حيث يجب تثبيت قطعة العمل بقوة أثناء المعالجة. يوفر تصنيف الضغط العالي للصمام الذي يبلغ 350 بار سعة كبيرة للتطبيقات الصعبة.
غالبًا ما تحتوي خطوط الإنتاج الآلي على عدة صمامات 4WE 6 J تعمل معًا. يتحكم كل صمام في أسطوانة أو محرك مختلف، وينسقون جميعًا لنقل المنتجات عبر محطات مختلفة. التثبيت الموحد يجعل التثبيت والصيانة أسهل عبر النظام بأكمله.
قراءة رقم الموديل
تستخدم شركة Rexroth نظام ترميز تفصيلي لصماماتها. قد يكون رقم الطراز الكامل النموذجي هو 4WE 6 J6X/EG24N9K4. يخبرك كل جزء من هذا الرمز بشيء محدد حول الصمام.
يخبرك "4WE" في البداية أنه صمام اتجاهي رباعي الاتجاهات يعمل بالملف اللولبي. الرقم "6" يعني أن مقاسه NG6. "J" هو نوع التخزين المؤقت الذي ناقشناه سابقًا. يشير "6X" إلى سلسلة المكونات، التي تتعلق بخصائص الأداء.
بعد الشرطة المائلة، يشير الحرف "E" إلى أنه يحتوي على ملفات لولبية ذات دبوس رطب موجودة في الزيت الهيدروليكي. "G24" يعني أنه يستخدم طاقة 24 فولت تيار مستمر. يخبرك الحرف "N" عن مواد الختم، مع كون N عبارة عن أختام مطاطية قياسية من NBR. يتضمن قسم "9K4" خيارات إضافية مثل ميزات التجاوز اليدوي وأنواع الموصلات.
يساعد فهم هذا الترميز عند طلب صمامات بديلة أو مقارنة نماذج مختلفة. يمكن أن يحتوي صمام التحكم الاتجاهي 4WE 6 J الخاص بـ Rexroth على العديد من الأشكال المختلفة بناءً على احتياجاتك المحددة، ويجسد رقم الطراز كل هذه التفاصيل.
المشاكل والحلول المشتركة
مثل أي مكون ميكانيكي، يمكن أن تتطور هذه الصمامات إلى مشاكل مع مرور الوقت. المشكلة الأكثر شيوعًا هي الالتصاق، حيث لا يتحرك البكرة بسلاسة داخل جسم الصمام. يحدث هذا عادة بسبب التلوث في الزيت الهيدروليكي.
الخلوص الداخلي في 4WE 6 J صغير جدًا، بين 3 و13 ميكرومتر. وهذا أصغر من شعرة الإنسان. عندما تدخل جزيئات الأوساخ إلى الزيت، فإنها يمكن أن تتكدس في هذه المساحات الضيقة وتمنع البكرة من الحركة. وهذا ما يسمى قفل الطمي، ويمكن أن يؤدي إلى تلف الصمام إذا لم تتم معالجته.
إن الحفاظ على نظافة الزيت الهيدروليكي يمنع حدوث معظم المشاكل. استخدم المرشحات التي تلبي معايير النظافة ISO 4406 20/18/15 أو أفضل. قم بتغيير المرشحات بانتظام وراقب علامات التلوث مثل الزيت الغائم أو الضوضاء غير العادية الصادرة عن النظام.
يعد احتراق الملف مشكلة أخرى يمكن أن تحدث. إذا علق الملف ولم يتمكن من التحرك، فإن الملف اللولبي يسحب تيارًا أكبر أثناء محاولته دفعه. يولد هذا التيار الزائد حرارة يمكن أن تلحق الضرر بلفات الملف. إصدارات التيار المتردد للصمام أكثر عرضة لهذه المشكلة من إصدارات التيار المستمر.
يساعد فحص الإمداد الكهربائي على منع حدوث مشكلات في الملف. تأكد من بقاء الجهد الكهربي في حدود 10% من الجهد المقنن. يجب أن تكون الوصلات نظيفة ومحكمة، مع إغلاق مناسب ضد الرطوبة. يستخدم الصمام موصلات ذات تصنيف IP65 أو IP67 اعتمادًا على الإصدار، لذا حافظ على هذه الأختام بشكل صحيح.
يزداد التسرب الداخلي مع تقدم عمر الصمامات. يعد هذا تآكلًا طبيعيًا، لكن التسرب الزائد يؤثر على أداء النظام. إذا لاحظت انخفاض سرعات المشغل أو انخفاض قوة الإمساك، فقد يكون التسرب الداخلي هو السبب. يمكن أن يساعد اختبار انخفاض الضغط عبر الصمام في تشخيص هذه المشكلة.
نصائح الصيانة
تحافظ الصيانة الدورية على عمل صمام التحكم الاتجاهي 4WE 6 J الخاص بـ Rexroth بشكل موثوق. لا يحتاج الصمام نفسه إلى الكثير من الاهتمام، لكن النظام الهيدروليكي المحيط به يحتاج إلى ذلك. يؤدي اتباع بعض الممارسات البسيطة إلى إطالة عمر الصمام بشكل كبير.
جودة الزيت هي الأكثر أهمية. اتبع مبدأ "نظيف، بارد، وجاف". الزيت النظيف يمنع التلوث. يقلل الزيت البارد من التآكل ويطيل عمر المكونات. يمنع الزيت الجاف التآكل ويحافظ على اللزوجة المناسبة. اختبر الزيت بشكل دوري وقم بتغييره وفقًا لتوصيات الشركة المصنعة.
التحكم في درجة الحرارة يساعد أيضًا. يمكن للصمام أن يعمل في درجة حرارة تصل إلى 80 درجة مئوية، ولكن تشغيل المبرد أفضل لطول العمر. إذا كان نظامك ساخنًا، فكر في إضافة مبادل حراري. يمكن أن تصل درجة حرارة ملفات الملف اللولبي إلى 150 درجة مئوية على سطحها، ولكن التشغيل البارد يقلل من الضغط الكهربائي.
تشتمل العديد من صمامات 4WE 6 J على خيارات تجاوز يدوية. تتيح لك هذه تحريك الصمام يدويًا عند إيقاف تشغيل الجهاز أو أثناء استكشاف الأخطاء وإصلاحها. عند استخدام التجاوز اليدوي، حافظ على ضغط النظام أقل من 50 بار لتجنب القوة المفرطة. لا تقم مطلقًا بالضغط على كلا التجاوزين اليدويين في نفس الوقت.
موضع التركيب لا يقيد الصمام كثيرًا. يمكنك تثبيته في أي اتجاه، على الرغم من أن التثبيت الأفقي غالبًا ما يعمل بشكل أفضل لتبديد الحرارة. تأكد من وجود مساحة كافية حول الملفات اللولبية لتدوير هواء التبريد.
البدائل والتوافق

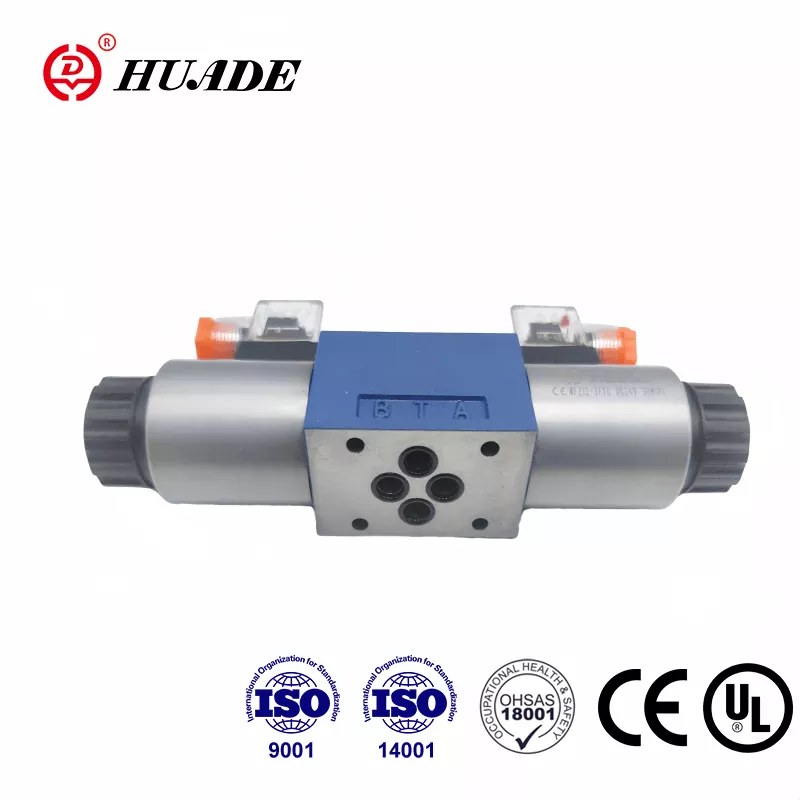

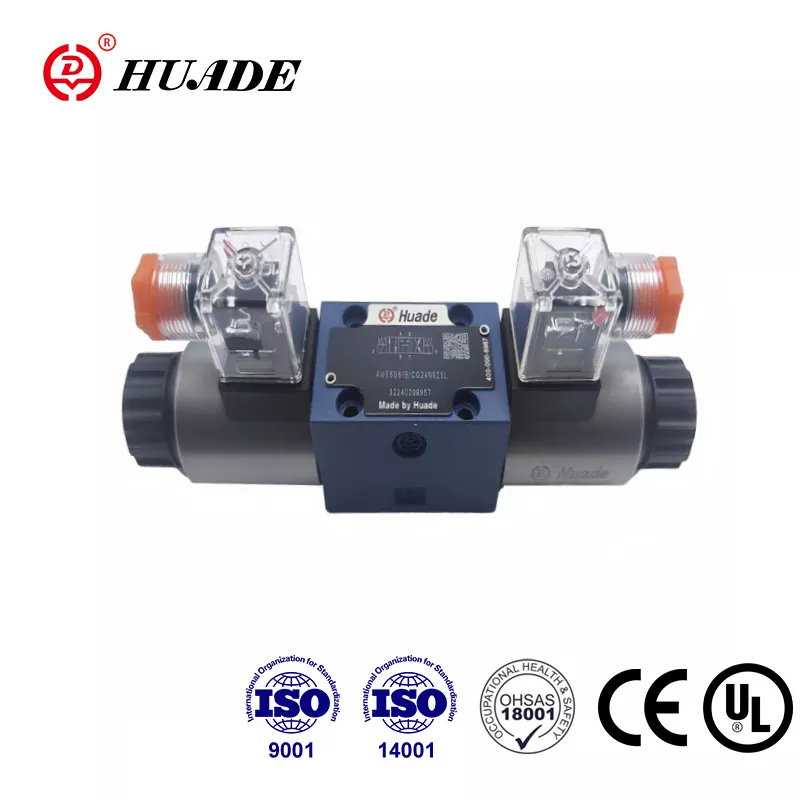

في حين أن شركة Rexroth تصنع صمامات عالية الجودة، فإن الشركات المصنعة الأخرى تقدم بدائل متوافقة. إن فهم خياراتك يساعد في تحديد المصادر وإدارة التكلفة. يمكن لأي صمام بنمط تركيب NG6 أن يتناسب فعليًا مع تركيب 4WE 6 J.
تقوم شركة Yuken بتصنيع DSG-01-3C3، الذي يوفر وظائف مماثلة مع بكرة مركزية مغلقة. تقدم Parker سلسلة D1VW بمعدلات تدفق مماثلة. إيتون فيكرز لديه موديل DG4V-3-6C. عادةً ما تكون تكلفة هذه البدائل أقل بنسبة 20% إلى 30% من أجزاء ريكسروث الأصلية.
عند النظر في البدائل، قم بمطابقة معدلات الضغط وسعة التدفق والمواصفات الكهربائية بعناية. لم يتم إنشاء جميع صمامات NG6 على قدم المساواة. قد يكون لبعضها أوقات استجابة مختلفة أو خصائص تبديل تؤثر على تطبيقك.
يتمتع صمام التحكم الاتجاهي 4WE 6 J الخاص بـ Rexroth بسجل حافل مع متوسط الوقت بين حالات الفشل المقاسة بالسنوات. قد لا تتطابق بعض العلامات التجارية البديلة مع هذه الموثوقية. بالنسبة للتطبيقات المهمة، غالبًا ما تكون التكلفة الإضافية لقطع غيار Rexroth الأصلية منطقية.
تقدم خدمات إعادة البناء خيارًا آخر. تتخصص العديد من الشركات في تجديد الصمامات الهيدروليكية. يقومون بتفكيك الأجزاء البالية وتنظيفها واستبدالها واختبار الصمام ليعود إلى حالته الجديدة. تكلف الصمامات المعاد بناؤها أقل من تكلفة الصمامات الجديدة ويمكن أن تعمل بشكل جيد مع التطبيقات الأقل تطلبًا.
أين تشتري
لا ينبغي أن يكون العثور على مورد لـ 4WE 6 J أمرًا صعبًا. لدى Bosch Rexroth متجر رسمي عبر الإنترنت على [store.boschrexroth.com](http://store.boschrexroth.com/) حيث يمكنك الطلب مباشرة. وهذا يضمن قطع غيار أصلية وتغطية ضمان مناسبة.
يقوم الموزعون الصناعيون بتخزين هذه الصمامات على المستوى الإقليمي. شركات مثل Motion Industries وApplied Industrial Technologies وغيرها من المتخصصين الهيدروليكيين تحمل منتجات Rexroth. يمنحك العمل مع موزع محلي الدعم الفني والتسليم الأسرع للاحتياجات العاجلة.
تحتوي الأسواق عبر الإنترنت مثل eBay على صمامات جديدة ومستعملة. تتراوح أسعار الوحدات الجديدة عادةً من 300 دولار إلى 500 دولار اعتمادًا على الطراز والخيارات المحددة. تباع الصمامات المستعملة بمبلغ يتراوح بين 100 إلى 250 دولارًا، على الرغم من أنك تتاجر بتغطية الضمان بتكلفة أقل.
يقدم الموردون الآسيويون على منصات مثل Shopee أو Alibaba إصدارات متوافقة بأسعار أقل، تصل أحيانًا إلى حوالي 150 دولارًا. تختلف الجودة باختلاف هذه المصادر، لذا ابحث عن البائع بعناية إذا اخترت هذا الطريق. بالنسبة للتطبيقات المهمة، التزم بالموردين المعروفين.
عند الطلب، جهز رقم الطراز الكامل الخاص بك. يأتي صمام التحكم الاتجاهي 4WE 6 J الخاص بـ Rexroth في العديد من التكوينات، كما يؤدي الحصول على الجهد الكهربي أو نوع الموصل الخاطئ إلى حدوث مشكلات. تحقق جيدًا من المواصفات الكهربائية وتفاصيل التركيب قبل الشراء.
اعتبارات التثبيت
يضمن تركيب 4WE 6J بشكل صحيح الأداء الجيد والعمر الطويل. ابدأ بسطح تركيب نظيف. يغلق الصمام على هذا السطح، وأي خدوش أو أوساخ يمكن أن تسبب التسرب. استخدم عزم الدوران المناسب على براغي التثبيت لتجنب تشويه جسم الصمام.
يجب أن تكون اتصالات المنفذ نظيفة وحجمها مناسب. يستخدم الصمام أحجام منافذ NG6 القياسية، ويجب أن تتطابق الخطوط الهيدروليكية لديك. استخدام خطوط صغيرة الحجم يقيد التدفق ويزيد من انخفاض الضغط. الخطوط كبيرة الحجم تهدر المساحة ولكنها لا تؤذي الأداء.
عند توصيل الطاقة الكهربائية، اتبع مخطط الأسلاك الخاص بطرازك المحدد. تتصل الملفات اللولبية عادةً بوحدة تحكم أو مفتاح يوفر الجهد المناسب. تتضمن بعض الطرز مصابيح مؤشر لإظهار الملف اللولبي الذي تم تنشيطه، مما يساعد أثناء استكشاف الأخطاء وإصلاحها.
فكر في إضافة أجهزة قياس الضغط في النقاط الرئيسية في نظامك. تساعد مراقبة الضغط في منافذ الصمامات على تشخيص المشكلات وتحسين الأداء. يمكن أن توفر مفاتيح الضغط أقفال أمان لمنع التشغيل خارج المعايير الآمنة.
العمل مع السوائل المختلفة
تستخدم معظم الأنظمة الهيدروليكية الزيوت المعدنية، ويعمل 4WE 6 J بشكل مثالي مع هذه السوائل. تتعامل أختام NBR القياسية مع الزيوت البترولية عبر نطاق واسع من درجات الحرارة. وهذا يغطي غالبية التطبيقات الصناعية.
تتطلب بعض الأنظمة سوائل صديقة للبيئة مثل HFC (جلايكول الماء) أو HFD (الإستر الاصطناعي). يمكن أن يعمل صمام التحكم الاتجاهي 4WE 6 J الخاص بـ Rexroth مع هذه السوائل، لكنك تحتاج إلى مادة الختم المناسبة. اطلب الصمام المزود بأختام FKM (Viton)، المشار إليها بالحرف "V" في رمز الطراز بدلاً من "N".
تقلل السوائل ذات الأساس المائي من عمر الخدمة مقارنة بالزيوت المعدنية. تقدر شركة Rexroth عمرًا أقصر بنسبة 30٪ تقريبًا عند استخدام سوائل HFC. يأتي التآكل المتزايد من خصائص التشحيم المختلفة والتجويف المحتمل. إذا كان يجب عليك استخدام هذه السوائل، فكر في زيادة حجم المكونات قليلًا للتعويض.
تتغير حدود درجة حرارة التشغيل مع اختلاف السوائل أيضًا. تحدد سوائل HFC درجة الحرارة القصوى عند 50 درجة مئوية بدلاً من حد 80 درجة مئوية مع الزيوت المعدنية. قم بتخطيط نظام التبريد الخاص بك وفقًا لذلك إذا كنت تستخدم سوائل هيدروليكية بديلة.
فهم منحنيات الأداء
توفر شركة Rexroth بيانات الأداء في الأدلة الفنية التي توضح كيفية تصرف الصمام في ظل ظروف مختلفة. توضح منحنيات انخفاض الضغط مقدار الضغط الذي تفقده عند دفع الزيت عبر الصمام بمعدلات تدفق مختلفة. بالنسبة للبكرة J، توقع انخفاض الضغط بمقدار 2 بار بمعدل 20 لترًا في الدقيقة.
يمثل انخفاض الضغط هذا الطاقة المهدرة في نظامك. تؤدي معدلات التدفق الأعلى إلى مزيد من انخفاض الضغط، بعد علاقة منحنية. عند تصميم دائرة هيدروليكية، ضع في الاعتبار هذه الخسارة لضمان حصول المشغلات على الضغط الكافي.
رقم حد الطاقة لصمام التحكم الاتجاهي 4WE 6 J لـ Rexroth هو 8. هذا مقياس خاص بـ Rexroth يربط التدفق والضغط ولزوجة الزيت بتوليد الحرارة. البقاء تحت هذا الحد يمنع ارتفاع درجة الحرارة أثناء التشغيل المستمر.
يؤثر تبديل التردد على عمر الصمام. في حين أن الصمام يمكن أن يدور ما يصل إلى 15000 مرة في الساعة ميكانيكيًا، فإن التطبيقات النموذجية تعمل بشكل أبطأ بكثير. تعمل سرعات الدراجات الأعلى على تسريع تآكل الأختام ومكونات الملف اللولبي. قم بمطابقة تردد التشغيل الخاص بك مع احتياجاتك الفعلية بدلاً من تعظيمه.
التوثيق والدعم
توفر شركة Bosch Rexroth وثائق فنية مفصلة لصماماتها. تعرض ورقة الكتالوج الرئيسية الأبعاد وتفاصيل التركيب والمواصفات الأساسية. تشرح الأدلة الأكثر تفصيلاً إجراءات التثبيت ومتطلبات الصيانة وخطوات استكشاف الأخطاء وإصلاحها.
يمكنك تنزيل هذه المستندات من موقع Rexroth أو طلبها من الموزعين. يساعد وجود الدليل الفني الخاص بالطراز الخاص بك أثناء التثبيت والصيانة. تتضمن المستندات رموزًا هيدروليكية توضح كيفية تمثيل الصمام في مخططات الدائرة.
يمكن لفريق الدعم الفني في Rexroth المساعدة في الأسئلة المتعلقة بالتطبيق. إذا لم تكن متأكدًا مما إذا كان 4WE 6 J يناسب احتياجاتك، فيمكنه التوصية ببدائل أو اقتراح تعديلات. يعد هذا الدعم ذا قيمة عند تصميم أنظمة جديدة أو ترقية المعدات الموجودة.
تتيح لك أدوات الاختيار عبر الإنترنت تكوين الصمامات بناءً على متطلباتك. أدخل معدل التدفق والضغط والجهد والمعلمات الأخرى، وستقترح الأداة نماذج مناسبة. ويساعد ذلك على ضمان حصولك على ما تحتاجه بالضبط دون فك تشفير أرقام الطرازات يدويًا.
الأفكار النهائية
يمثل صمام التحكم الاتجاهي 4WE 6 J الخاص بـ Rexroth تقنية مثبتة في التحكم الهيدروليكي. إن تصميمه المتمحور حول الزنبرك والذي يعمل بملف لولبي مع وضع مركزي مغلق يخدم عددًا لا يحصى من التطبيقات في جميع أنحاء العالم. إن فهم كيفية عمله يساعدك على استخدامه بشكل فعال والحفاظ عليه بشكل صحيح.
تشمل المزايا الرئيسية التركيب القياسي NG6، ووظيفة المركز المغلق الموثوق بها، والتوافر الواسع للأجزاء والدعم. يتعامل الصمام مع الضغوط العالية ويوفر التبديل سريع الاستجابة للتحكم الدقيق. تتكيف خيارات وتكوينات الجهد المتعددة مع متطلبات الماكينة المختلفة.
التثبيت والصيانة المناسبان يحافظان على عمل هذه الصمامات لسنوات. يعد الزيت الهيدروليكي النظيف العامل الأكثر أهمية في طول عمر الصمام. إن تغيير الفلتر بشكل منتظم والاهتمام بدرجة حرارة التشغيل يمنع معظم المشاكل قبل أن تبدأ.
سواء كنت تستبدل صمامًا معطوبًا، أو تصمم ماكينة جديدة، أو تحاول فقط فهم معداتك الحالية، فإن 4WE 6 J يستحق الاهتمام. إن عقودها من الأداء المثبت في التطبيقات الصناعية الصعبة تتحدث عن جودتها وموثوقيتها. مع العناية المناسبة، سيخدم هذا الصمام النظام الهيدروليكي الخاص بك جيدًا لسنوات عديدة.
