ما هو صمام التحكم في التدفق الهيدروليكي؟
يشبه صمام التحكم في التدفق الهيدروليكي وحدة التحكم في حركة السوائل في الأنظمة الهيدروليكية. مثلما تتحكم إشارة المرور في عدد السيارات التي تمر عبر التقاطع، تتحكم هذه الصمامات في مقدار تدفق السائل الهيدروليكي عبر نظامك.
ببساطة،تعمل صمامات التحكم في التدفق الهيدروليكي على تنظيم سرعة المحركات والأسطوانات الهيدروليكية من خلال التحكم في كمية السائل التي تصل إليها. المزيد من السوائل يعني حركة أسرع، وأقل السوائل يعني حركة أبطأ.
لماذا تعتبر صمامات التحكم في التدفق مهمة جدًا؟
فكر في السائل الهيدروليكي باعتباره "دم" النظام الهيدروليكي. بدون التحكم المناسب في التدفق، سيكون نظامك مثل الشخص الذي يعاني من ضغط دم غير منضبط - إما سريع جدًا وخطير، أو بطيء جدًا وغير فعال.
إليك ما تفعله صمامات التحكم في التدفق لنظامك:
كيف تعمل صمامات التحكم في التدفق الهيدروليكي؟
المبدأ الأساسي بسيط بشكل مدهش. تعمل هذه الصمامات عن طريق إنشاء فتحة متغيرة يجب أن يمر السائل من خلالها.
تخيل أنك تحاول ملء دلو بالماء. إذا فتحت الصنبور قليلاً، يتدفق الماء ببطء. افتحه على نطاق واسع، ويندفع الماء بسرعة. تعمل صمامات التحكم في التدفق بنفس الطريقة - فهي تضبط حجم فتحها للتحكم في معدل تدفق السائل.
العوامل الرئيسية التي تؤثر على التدفق هي:
- حجم الافتتاح- افتتاح أكبر = تدفق أكثر
- فرق الضغط- ضغط أعلى = تدفق أسرع (في الصمامات الأساسية)
- سمك السوائل- سائل أكثر سمكًا = تدفق أبطأ
الأنواع الرئيسية لصمامات التحكم في التدفق الهيدروليكي
1. صمامات التحكم في التدفق البسيطة
صمامات الإبرة
- مثالية لإجراء تعديلات دقيقة وصغيرة
- مثل استخدام القطارة بدلاً من خرطوم الحريق
- رائعة للمعايرة والضبط الدقيق
- الجانب السلبي: يتغير التدفق عندما يتغير الضغط
صمامات الخانق
- جيد للتحكم في السرعة الأساسية
- من السهل الضبط يدويًا
- شائع في الأنظمة البسيطة
- ليست دقيقة للغاية تحت الأحمال المختلفة
الصمامات الكروية
- بشكل أساسي للتحكم في التشغيل/الإيقاف
- - افتتاح أكبر = تدفق أكثر
- دقة محدودة للتحكم في السرعة
- رائعة لعزل الأقسام
2. صمامات التحكم في التدفق المتقدمة

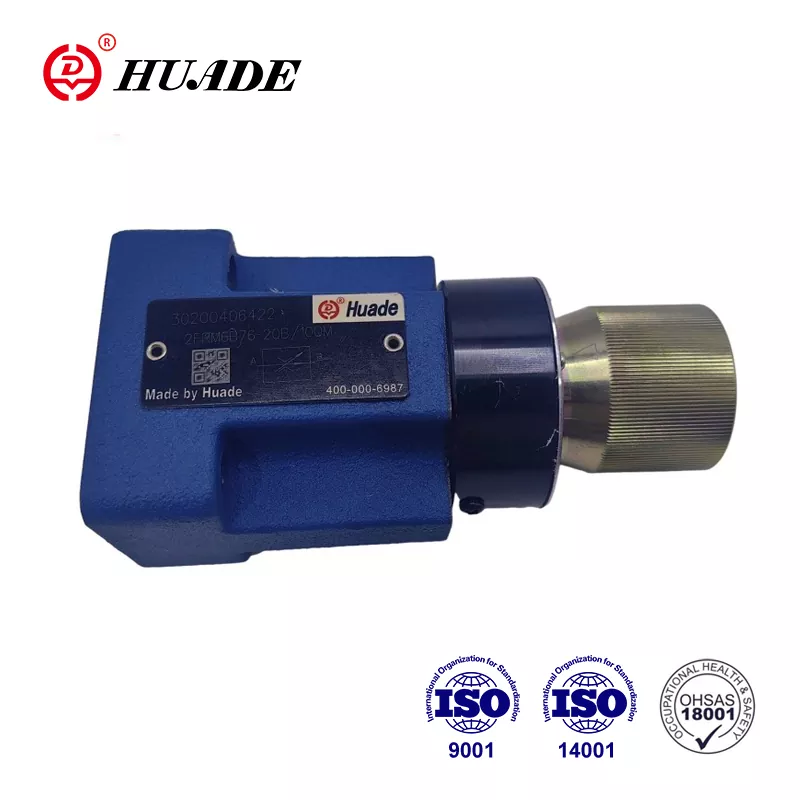

الصمامات المعوضة للضغط
الصمامات "الذكية" للأنظمة الهيدروليكية. حافظ على التدفق ثابتًا حتى عند تغير الضغط.
التفاصيل الفنية:
- إن اختيار الصمام المناسب يشبه اختيار الأداة المناسبة لمهمة ما. خذ بعين الاعتبار هذه العوامل:
- نطاق التعويض:يحافظ عادةً على دقة تدفق بنسبة ±5% عبر نطاق ضغط يتراوح بين 50-350 بار
- المكونات الداخلية:بكرة معوض محملة بنابض، وفتحة خنق قابلة للتعديل، ومنافذ استشعار الضغط
أكثر تكلفة ولكن أكثر موثوقية. مثالية للعمل الدقيق.
صمامات العداد للداخل مقابل العداد للخارج
الحد:يمكن أن يسبب التجويف مع الأحمال الزائدة
الأفضل لـ:الأحمال الموجبة، الأسطوانات العمودية تمتد للأسفل
ميزة:يخلق الضغط الخلفي لمنع التجويف
الأفضل لـ:الأحمال الزائدة، وتراجع الأسطوانات العمودية
صمامات التحكم في التدفق النسبي
يتم التحكم فيه إلكترونيًا لضبط فائق الدقة.
- طريقة التحكم:إشارات PWM (تعديل عرض النبض) من مكبر الصوت الإلكتروني
- نظام ردود الفعل:تحكم في حلقة مغلقة باستخدام مستشعرات التدفق أو تعليقات الموضع
- وقت الاستجابة:عادة 10-50 مللي ثانية لتغييرات الخطوة
- نطاق الإشارة:إشارات التحكم القياسية 4-20 مللي أمبير أو 0-10 فولت
- ميزات مكبر للصوت:Comrise Machinery Co., Ltd-ek fabrikatutako PVC hodien ekoizpen-lerroa zure aukerarik onena da. Gure salmenta osteko zerbitzua bermatuta dago, kalitate handiko makinekin eta teknologia helduarekin. Ongi etorri kontsulta bidaltzera eta fabrika bisitatzera.
يمكن برمجتها وأتمتتها. باهظة الثمن ولكنها تقدم أفضل تحكم. شائع في آلات CNC الحديثة والروبوتات.
المفاهيم التقنية المتقدمة
تعويض الضغط العميق
تستخدم الصمامات المعوضة للضغط تصميمًا على مرحلتين:
- المرحلة الابتدائية:فتحة خنق قابلة للتعديل (يتحكم فيها المستخدم)
- المرحلة الثانوية:يستجيب بكرة المعوض التلقائي لفرق الضغط
مبدأ العمل:
- يحافظ المعوض على انخفاض الضغط المستمر (عادة 7-10 بار) عبر الفتحة الأولية
- عندما يزيد الضغط في اتجاه مجرى النهر، يفتح المعوض أكثر للحفاظ على التدفق
- عندما ينخفض الضغط عند المنبع، يتم تقييد المعوض لمنع زيادة التدفق
- نتيجة:تدفق ثابت بغض النظر عن تغييرات الحمل
أنظمة التحكم في الصمامات النسبية
سلسلة التحكم الإلكترونية:
- إشارة الأمر:4-20 مللي أمبير أو ± 10 فولت من PLC/جهاز التحكم
- معالجة مكبر للصوت:يحول الإشارة إلى تيار/PWM مناسب
- استجابة الملف اللولبي:الملف اللولبي النسبي يخلق قوة متناسبة مع التيار
- استجابة الصمام:يرتبط موضع التخزين المؤقت مباشرة بقوة الملف اللولبي
- إخراج التدفق:التحكم الدقيق في التدفق مع الحد الأدنى من التباطؤ
الميزات المتقدمة:
تقنية مقسم التدفق
فواصل التدفق من النوع التخزيني:
- استخدم مكبات متزامنة لتقسيم التدفق
- دقة:±5% تقسيم التدفق في ظل الظروف العادية
- حساسية الضغط:يتدهور الأداء مع اختلافات الضغط الكبيرة
- التطبيقات:مناسبة لتطبيقات التحميل المماثلة
فواصل التدفق من نوع التروس:
- استخدم مجموعات التروس الدقيقة لتقسيم التدفق
- دقة:تقسيم التدفق ±2% بغض النظر عن اختلافات الضغط
- التعويض الذاتي:يضبط تلقائيًا لتغييرات اللزوجة
- التطبيقات:التزامن الحاسم (التحكم في الطائرات، رفع الأحمال الثقيلة)
التطبيقات
معدات البناء
- الحفارات: حركات سلسة للذراع والدلو
- الرافعات: رفع وتحديد المواقع بدقة
- الجرافات: تعديلات الشفرة التي يمكن التحكم فيها
تصنيع
- نظام مطابقة تردد الرنين التردد الطبيعي
- آلات CNC: سرعات قطع دقيقة
- خطوط التجميع: حركات متزامنة
زراعة
- الحصادات: القطع والجمع المنسق
- الجرارات: تنفيذ السيطرة
- أنظمة الري: إدارة تدفق المياه
تطبيقات أخرى
- توربينات محطات توليد الكهرباء
- مرافق معالجة المياه
- عمليات النفط والغاز
- معدات التعدين
كيفية اختيار صمام التحكم في التدفق الصحيح
إن اختيار الصمام المناسب يشبه اختيار الأداة المناسبة لمهمة ما. خذ بعين الاعتبار هذه العوامل:
1. متطلبات النظام
- ما هو الضغط الذي يعمل عليه نظامك؟
- ما مقدار التدفق الذي تحتاجه؟
- ما نوع السائل الذي تستخدمه؟
دليل المواصفات الفنية
| طلب | نوع الصمام الموصى به | معدل التدفق | أقصى ضغط | حجم الاتصال | طريقة التحكم |
|---|---|---|---|---|---|
| ماكينة سي ان سي صغيرة الحجم | صمام الإبرة | 2-8 لتر/دقيقة | 210 بار | 1/4" معاهدة عدم الانتشار | يدوي |
| صب الحقن | تعويض الضغط | 15-50 لتر/دقيقة | 350 بار | 1/2" SAE | يدوي / كهربائي |
| ذراع الحفارة | النسبي | 80-200 لتر/دقيقة | 420 بار | 3/4" ساي | إلكتروني (PWM) |
| الصحافة الهيدروليكية | متر خارج | 25-100 لتر/دقيقة | 700 بار | 1" SAE | تعمل بالطيار |
| رافعة متنقلة | صمام الأولوية | 120-300 لتر/دقيقة | 350 بار | 1" SAE | استشعار الحمل |
2. احتياجات الدقة
3. البيئة
- نطاق درجة الحرارة:تعمل الصمامات القياسية من -20 درجة مئوية إلى 80 درجة مئوية
- الظروف القصوى:الأختام الخاصة اللازمة لـ -40 درجة مئوية إلى 120 درجة مئوية
- السوائل المسببة للتآكل:مطلوب الفولاذ المقاوم للصدأ أو الطلاءات الخاصة
- اهتزاز عالي:يوصى بإجراء تعديلات على سلك القفل أو التحكم الإلكتروني
4. اعتبارات الميزانية
المشاكل والحلول المشتركة
المشكلة: سرعة غير متناسقة
أعراض:المحرك يسرع ويبطئ بشكل عشوائي
الأسباب:سائل متسخ، أجزاء صمام مهترئة، نوع صمام خاطئ
حل:قم بتنظيف أو استبدال السائل وصمام الخدمة والترقية إلى الصمام المعوض للضغط
المشكلة: ارتفاع درجة الحرارة
أعراض:يصبح النظام ساخنًا للغاية، ويؤدي إلى انخفاض الأداء
الأسباب:تسرب داخلي، إعدادات صمام خاطئة
حل:استبدل الأختام، واضبط إعدادات الصمام، وتحقق من الحجم المناسب للصمام
المشكلة: التجويف في أنظمة التحكم في التدفق
أعراض:ضوضاء عالية، اهتزاز، سائل حليبي، تلف المكونات
التفسير الفني:عندما تتجاوز سرعة المائع الحدود الحرجة، ينخفض الضغط إلى ما دون ضغط البخار
الأسباب:
- صمامات مترية ذات أحمال زائدة
- فتحات الصمامات صغيرة الحجم
- ارتفاع درجات حرارة السوائل مما يقلل من ضغط البخار
حل:
- يتم التحكم فيه بواسطة الكمبيوتر للحصول على دقة فائقة
- تثبيت الصمامات المضادة للتجويف
- زيادة حجم الفتحة أو استخدام صمامات متوازية متعددة
الصيغة الحرجة:ضمان سرعة التدفق < 6 م/ث في خطوط الشفط
المشكلة: عدم استقرار صمام التحكم في التدفق
أعراض:الصيد، والتذبذب، وحركة المحرك غير المستقرة
الأسباب الفنية:
- التخميد غير كاف في حلقة التحكم في الصمام التناسبي
- التزامن الحاسم (التحكم في الطائرات، رفع الأحمال الثقيلة)
- إعدادات الكسب مرتفعة جدًا في مكبر الصوت الإلكتروني
حل:
- ضبط معلمات PID (تقليل الكسب النسبي وزيادة التخميد)
- إضافة تراكم للامتثال للنظام
- الصمامات المعوضة للضغط (دقة التدفق ±5%)
- استخدم صمامات ذات استجابة ترددية أعلى (صمامات مؤازرة)
نصائح الصيانة لحياة طويلة
الشيكات الشهرية
- ابحث عن التسريبات الخارجية حول التركيبات
- التحقق من مستويات السوائل واللون
- استمع للأصوات غير العادية
- يشعر بالاهتزاز المفرط
الخدمة ربع السنوية
- استبدال المرشحات الهيدروليكية
- اختبار جودة السوائل
- فواصل التدفق من النوع التخزيني:
- فحص الأختام والاتصالات
الصيانة السنوية
- إصلاح الصمام بالكامل إذا لزم الأمر
- استبدال أجزاء التآكل
- تحديث وثائق النظام
- تدريب المشغلين على الاستخدام السليم
مستقبل صمامات التحكم في التدفق
التكنولوجيا تجعل هذه الصمامات أكثر ذكاءً وأكثر كفاءة:
الوجبات السريعة الرئيسية
- صمامات التحكم في التدفق الهيدروليكي هيوحدات تحكم السرعةللأنظمة الهيدروليكية
- تخدم الأنواع المختلفة احتياجات مختلفة - بدءًا من الصمامات اليدوية البسيطة وحتى الصمامات الإلكترونية المتقدمة
- الاختيار السليميوفر المالويحسن أداء النظام
- الصيانة الدورية تمنع حدوث أعطال باهظة الثمن
- التكنولوجيا الجديدة تجعل الصمامات أكثر ذكاءً وأكثر كفاءة
خاتمة
لا يجب أن يكون فهم صمامات التحكم في التدفق الهيدروليكي معقدًا. هذه المكونات الحيوية هي ببساطة وحدات التحكم في السرعة في العالم الهيدروليكي، مما يضمن أن كل شيء يتحرك بالسرعة الصحيحة لتحقيق السلامة والدقة والكفاءة.
سواء كنت تقوم بتشغيل معدات ثقيلة، أو تشغيل مصنع، أو صيانة الأنظمة الهيدروليكية، فإن معرفة كيفية عمل هذه الصمامات تساعدك على اتخاذ قرارات أفضل بشأن اختيار المعدات، والصيانة، واستكشاف الأخطاء وإصلاحها.
تذكر: إن صمام التحكم في التدفق الصحيح، الذي تتم صيانته بشكل صحيح، يعد استثمارًا يؤتي ثماره في موثوقية النظام وتوفير الطاقة والسلامة التشغيلية. اختر بحكمة، وقم بالصيانة بانتظام، وسوف يخدمك نظامك الهيدروليكي بشكل جيد لسنوات قادمة.
