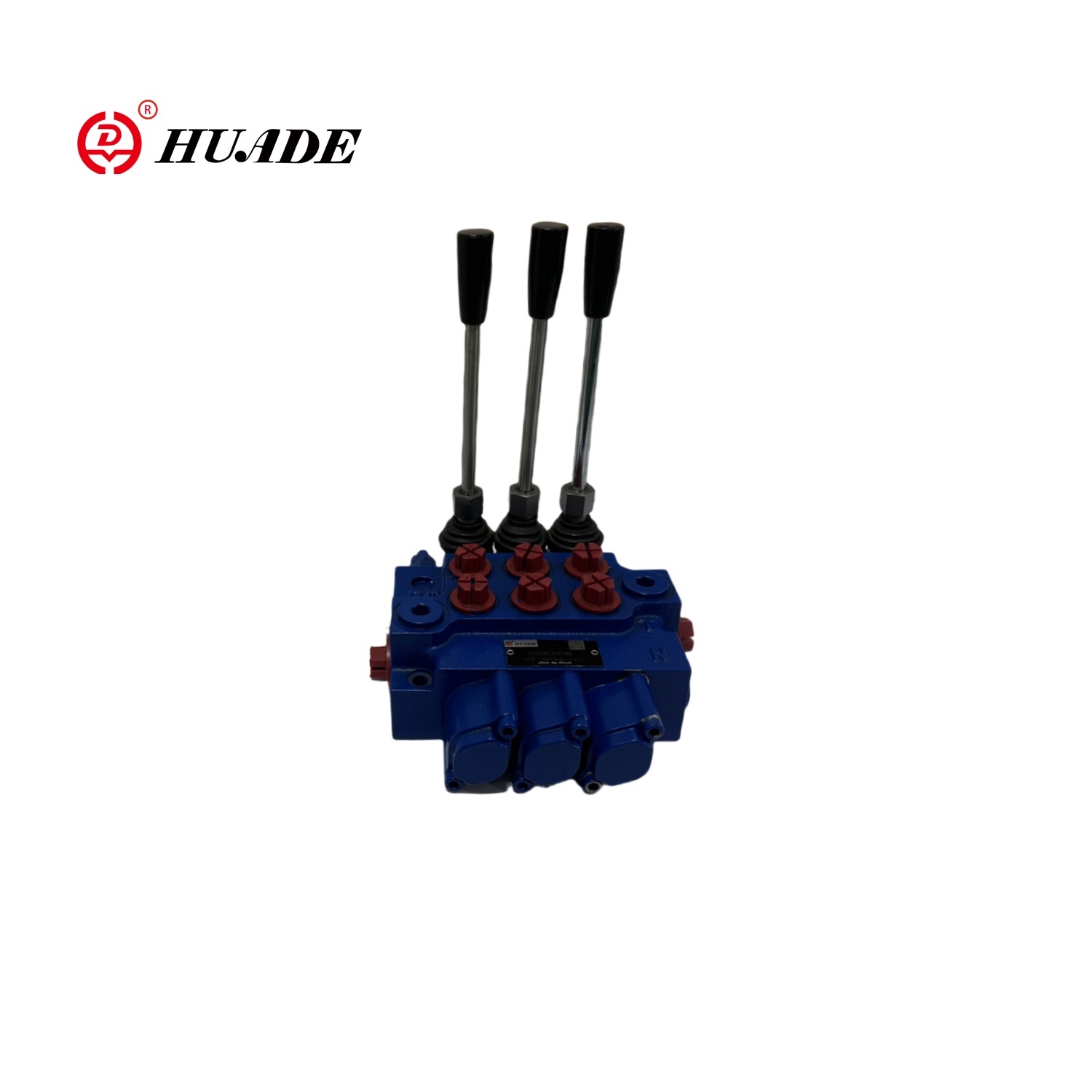

Huade's Open Center Multi-Way Valve هو صمام هيدروليكي خاص. خاصتها هي أنه عندما يكون قلب الصمام في الموضع الأوسط ، يمكن أن يتدفق ناتج الزيت الهيدروليكي بواسطة المضخة الهيدروليكية إلى خزان الزيت من خلال الصمام متعدد الاتجاهات. يتبنى الصمام متعدد الاتجاهات المفتوح عمومًا بنية صمام متعددة الاتجاهات. يتم تقسيم دائرة الزيت الرئيسية لمخرج المضخة الهيدروليكية إلى دائرتين: دائرة زيت متوازية (قناة متوازية) ودائرة زيت الالتفافية (قناة مركزية مفتوحة). يعتمد تنظيم سرعة الصمام متعدد الاتجاهات المفتوح على مزيج من الاختناق الالتفافي وتفكك مدخل الزيت. يتم تحقيق تأثير تنظيم السرعة من خلال التحكم في كمية فتح أسطوانة الزيت وخزان الزيت من خلال خنق صمام أساسي.
| الميزات الهيكلية | الهيكل العام |
| التثبيت والتثبيت | 2 × M8 براغي |
| اتصال الضغط | صمام متعدد الاتجاهات مفتوح |
| درجة الحرارة المحيطة | -40 إلى +60 ℃ |
| وسط الزيت | الزيت الهيدروليكي المعدني |
| نطاق اللزوجة | مسموح 12 ~ 800mm2/s |
| النطاق الموصى به 20 ~ 100mm2/s | |
| درجة حرارة الزيت | -15 إلى 80 ℃ |
| مستوى المرشح | مستوى التلوث الصلب النفط NAS1638 المستوى 10 |
| أقصى ضغط عمل | p = 250 bar ، t = 50bar ، a ، b = 300bar |
| التدفق المقدر | 40L/دقيقة |
| السفر الأساسي الصمام | ± 6mm |
| القوة الدافعة التخزين المؤقت | أقل من 200n |
سمات:
▶ اعتماد تصميم متكامل للتحكم في اتجاه تدفق السائل في حالات البدء والعمل وإيقاف
▶ الضغط إلى 250bar
▶ التدفق إلى 40 لتر/دقيقة

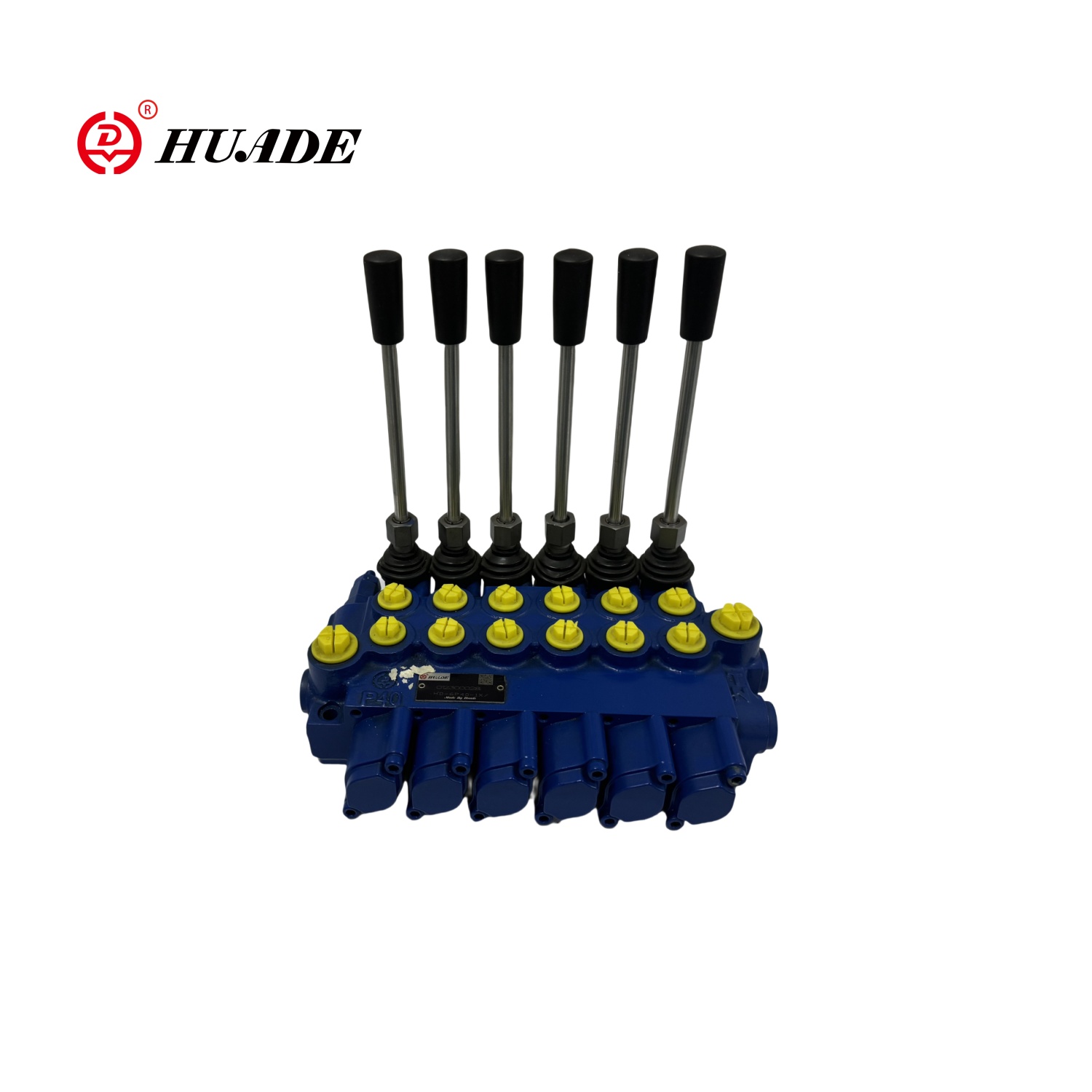

▶ بنية متكاملة 6 وحدة
▶ نوع المركز المفتوح
طلب:
يستخدم صمام متعدد الاتجاهات المفتوح بشكل أساسي في منصات حفر الفحم والرافعات وحفارات الحفر.
