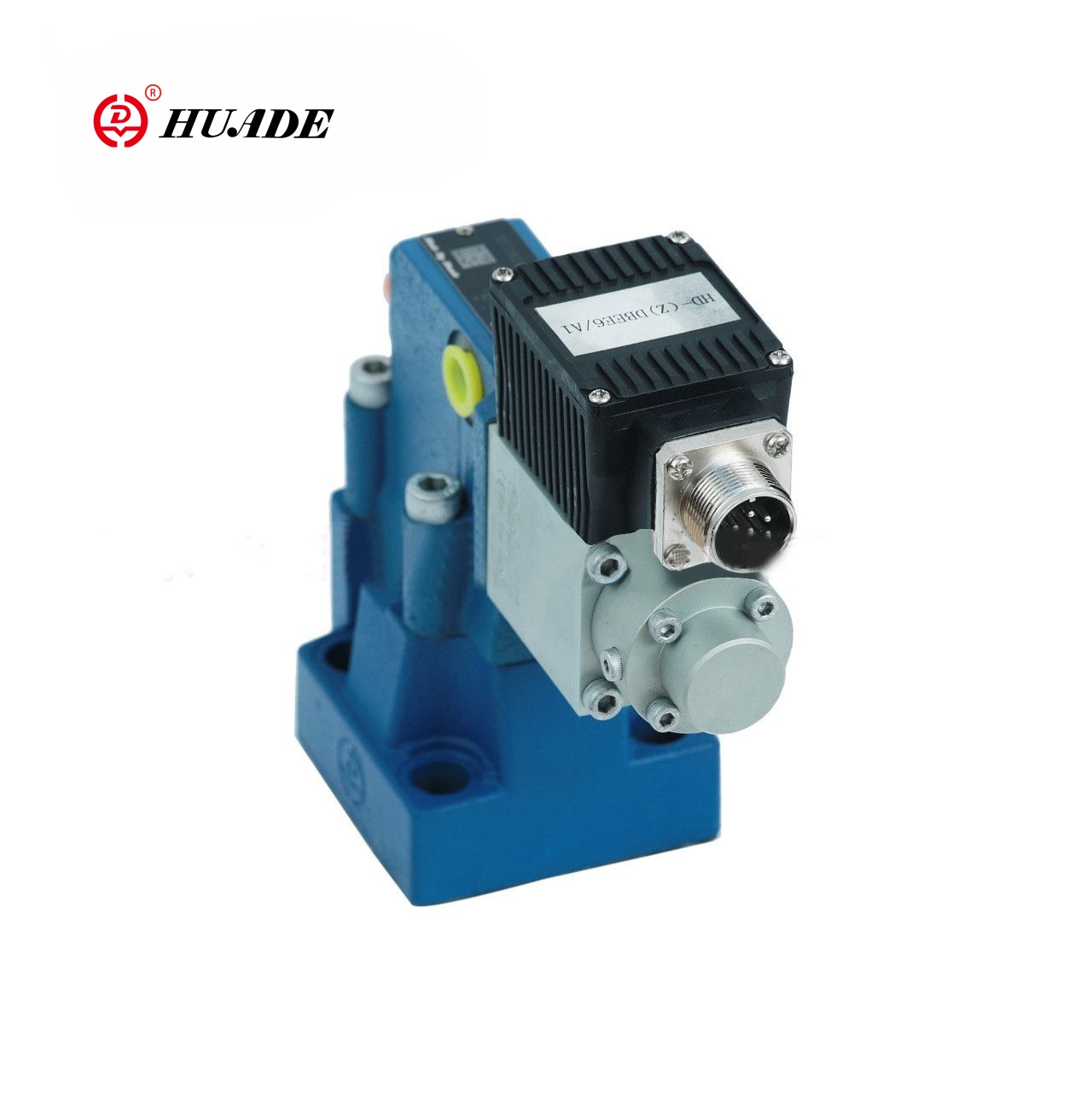

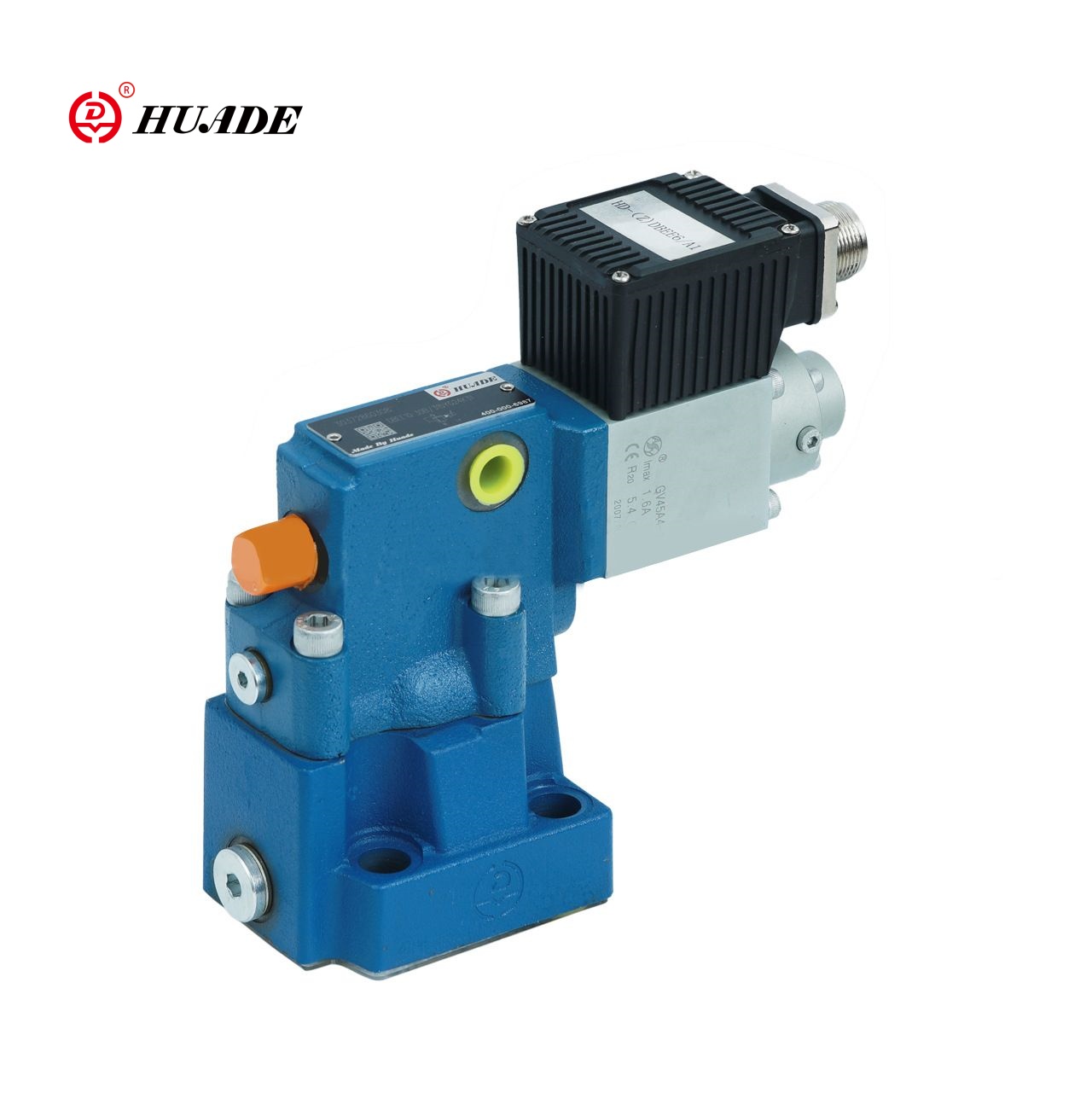

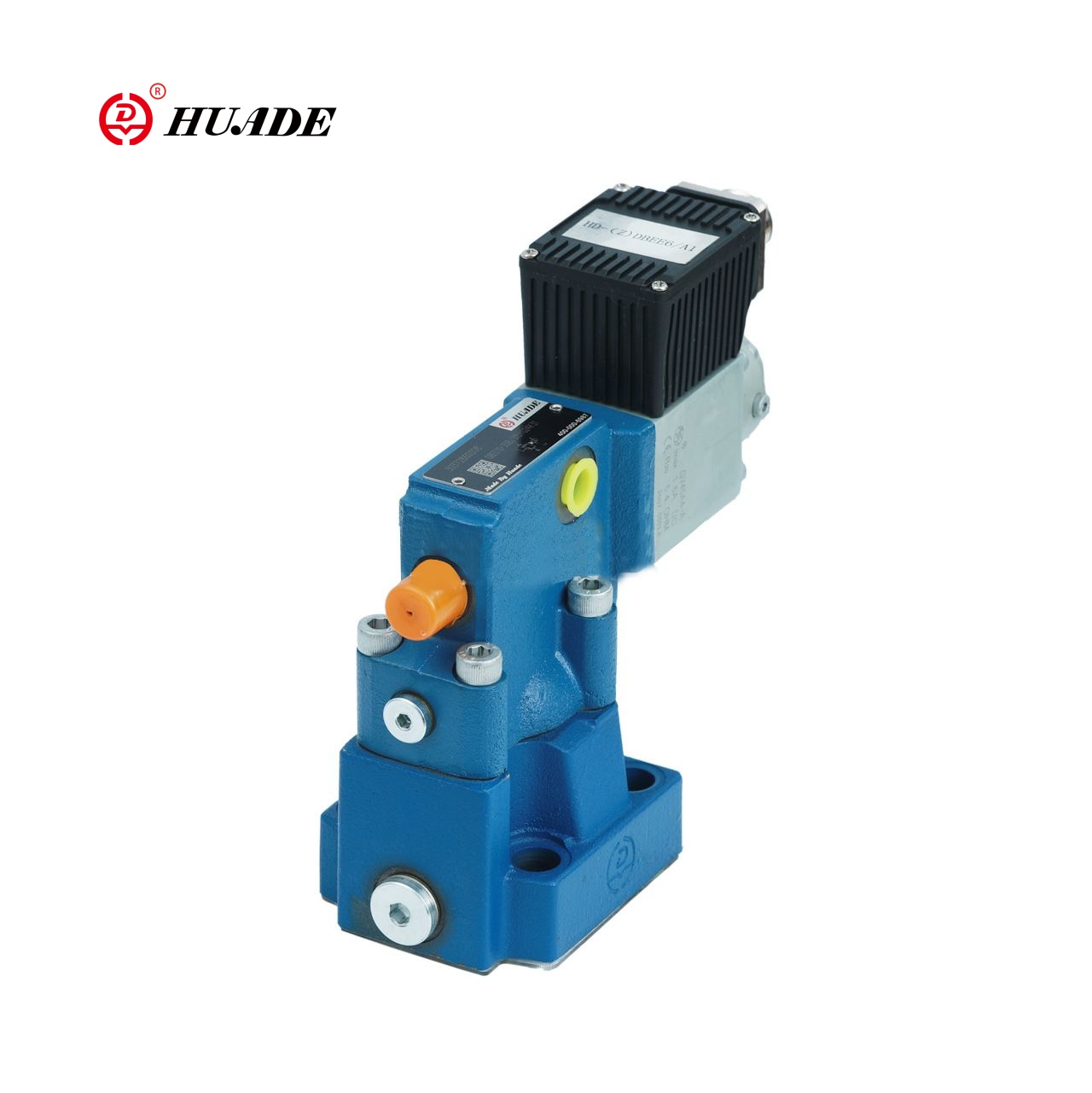

ZDBEE-1x صمام الإغاثة النسبي هو صمام إغاثة تديره الطيار ، مدفوع بواسطة الملف اللولبي النسبي لتحقيق الإعداد بدون خطوة والتحكم الدقيق لضغط النظام. يمكن أن يحل هذا الصمام النسبي محل نفس النموذج تمامًا من Rexroth. تعتمد الصمامات الهيدروليكية Huade نفس معايير Rexroth ، لكن السعر أقل.
| عام | ||
| تثبيت | خياري | |
| نطاق درجات حرارة التخزين (℃) | -20 إلى +80 | |
| نطاق درجة الحرارة المحيط | DBE و ZDBE (℃) | -20 إلى+70 |
| DBEE و ZDBEE (℃) | -20 إلى +50 | |
| وزن | DBE و ZDBE (KG) | 2.4 |
| DBEE و ZDBEE (KG) | 2.5 | |
| الهيدروليكية (تقاس في ʋ = 46 مم 2/ثانية و T = 40 درجة مئوية ± 5 ℃ | ||
| الأعلى. ضغط التشغيل | المنافذ P: P1-P2: A1-A2: B1-B2 MPa | 31.5 |
| Port T MPA | 5 | |
| الأعلى. الضغط المستقر | مرحلة الضغط 5 ميجا باسكال | 5 |
| مرحلة الضغط 10 ميجا باسكال | 10 | |
| مرحلة الضغط 20 ميجا باسكال | 20 | |
| مرحلة الضغط 31.5 ميجا باسكال | 31.5 | |
| دقيقة. الضغط المستقر بقيمة الإشارة 0 ميجا باسكال | انظر المنحنيات المميزة | |
| إرجاع ميناء الضغط أ ؛ مع استنزاف الزيت التجريبي الخارجي (Y) | منفصل وعند الضغط على الخزان | |
| تدفق الزيت التجريبي ل/دقيقة | 0.6o1.2 | |
| الأعلى. تدفق ل/دقيقة | 30 | |
| سائل الضغط | الزيت المعدني (HL ، HLP) إلى DIN 51 524 | |
| نطاق درجة حرارة سائل الضغط | -20TO+80 | |
| مدى اللزوجة MM2/S. | 15 إلى 380 | |
| كهربائي | 24V DC | |
| Min.Control الحالي (MA) | 100 | |
| Max.Control الحالي | 1600 | |
| مقاومة الملف اللولبي | القيمة الباردة عند 20 درجة مئوية (Ω) | 0.54 |
| قيمة max.war (ω) | 7.8 | |
| واجب | 100 | |
| الاتصالات الكهربائية | DBE و ZDBE | مع المكونات المكونة إلى DIN EN 175 301 ~ 803 |
| موصل المكونات إلى DIN EN 175 301-803 | ||
| DBEE و ZDBEE | مع المكونات المكونات Toe DLN 43 563-AM6-3 | |
| موصل المكونات الإضافية Toe DIN 43 563-BF6-3 | ||
| حماية الصمام إلى DIN 40 050 | IP 65 | |
| السيطرة على الإلكترونيات لـ DBEE و ZDBEE | مدمج في الصمام | |
| ل DBE و ZDBE | ||
| مكبر للصوت في Eurocard Format التناظرية | HD-VT-VSPA1-1-1x/ | |
سمات:
▶ صمام للحد من ضغط النظام
▶ التشغيل عبر الملف اللولبي النسبي
▶ لتصميم صفيحة صفيحة أو صفيحة شطيرة
▶ الصمام والتحكم الإلكترونيات من مصدر واحد
▶ أنواع HD-ZDBEE مع إلكترونيات التحكم المتكاملة
① انتشار مثال على انتشار منحنى خصائص ضغط القيمة
② قابلة للتعديل لأعلى ولأسفل سلالم
طلب:
ZDBEE-1x صمام الإغاثة النسبي مناسب للأنظمة الهيدروليكية التي تتطلب التحكم الدقيق في الضغط ، مثل الآلات الهندسية ، وآلات صب الحقن ، والمعدات المعدنية وغيرها من الحقول.
يتم تشغيل صمامات تخفيف الضغط النسبي ، وأنواع HD-DBE عن طريق الملف اللولبي النسبي. يتم استخدام هذه الصمامات للحد من ضغط النظام. مع هذه الصمامات ، من الممكن ضبط ضغط النظام بلا خطورة ، والذي يجب أن يكون محدودًا ، فيما يتعلق بقيمة الأمر الكهربائي.
تتكون هذه الصمامات بشكل أساسي من الملف اللولبي النسبي (1) ، والسكن (2) ، وخرطوشة الصمام (3) ، ومبتكرة (4) والطيار البطيء (8). الملف اللولبي النسبي يحول التيار الكهربائي نسبيًا إلى قوة ميكانيكية. زيادة في التيار تسبب ارتفاع المقابل في قوة الملف اللولبي. تمتلئ غرفة تسليح الملف اللولبي بالسائل الهيدروليكي ومتوازنة في الضغط. يتم إجراء ضغط النظام عبر الملف اللولبي النسبي (1) فيما يتعلق بقيمة الأمر. ينشأ الضغط الناشئ عن النظام في المنفذ P على الجانب الأيمن من التخزين المؤقت (4). في الوقت نفسه ، يعمل ضغط النظام عبر خط التحكم (6) الذي تم تجهيزه بفتحة (5) على الجانب المحمّل الربيعي من التخزين المؤقت (4). من خلال مزيد من الصفة (7) يعمل ضغط النظام على Pilot Poppet (8) ضد قوة الملف اللولبي النسبي (1). بمجرد أن يصل ضغط النظام إلى القيمة المحددة مسبقًا ، يرفع Pilot Poppet (8) من مقعده. اعتمادًا على النموذج ، يمكن الآن أن يتدفق الزيت التجريبي خارجيًا عبر المنفذ A (Y) أو داخليًا في الخزان ، وهذا له تأثير على الحد من الضغط على الجانب المحمّل في الربيع من التخزين المؤقت (4). إذا استمر ضغط النظام في الارتفاع قليلاً ، فإن الضغط العالي على الجانب الأيمن من التخزين المؤقت يدفع التخزين المؤقت إلى اليسار إلى وضع التحكم P إلى T. عند الحد الأدنى من التيار التحكم -المقابل لقيمة أمر من الصفر -سيتم ضبط الحد الأدنى للضغط القابل للتسوية.
هيكل صمام تخفيف الضغط النسبي ZDBE-1X

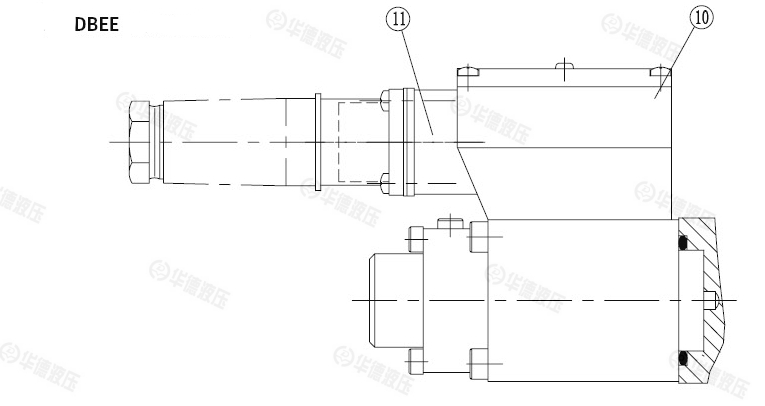

هيكل صمام تخفيف الضغط النسبي zdbee-1x
من حيث التصميم الوظيفي ، يتوافق الصمامات النسبية ZDBEE-1X بشكل أساسي مع صمامات الإغاثة النسبية ZDBE. الفرق الوحيد هو أن الملف اللولبي النسبي مزود بسكن ⑩ ، يتم من خلاله بناء وحدة التحكم الإلكترونية. يتم استلام إمدادات الطاقة وجهد النقطة المحددة عبر موصل المكونات (11).
منحنى خاصية ضغوط النقاط المحددة مسبقًا من قبل الشركة المصنعة بناءً على مبدأ الحد الأدنى من التحمل في التصنيع. يمكن تعديل أوقات المنحدر لزيادة الضغط وانخفاضها بشكل مستقل باستخدام مقاييس الجهد ذات الصلة.
رمز صمام تخفيف الضغط النسبي ZDBEE-1X
