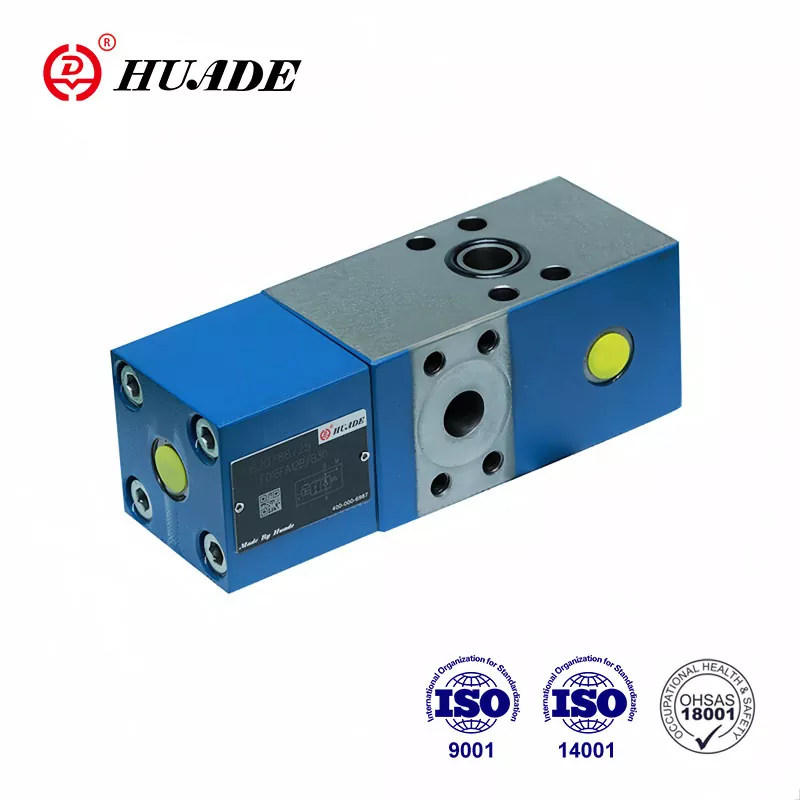

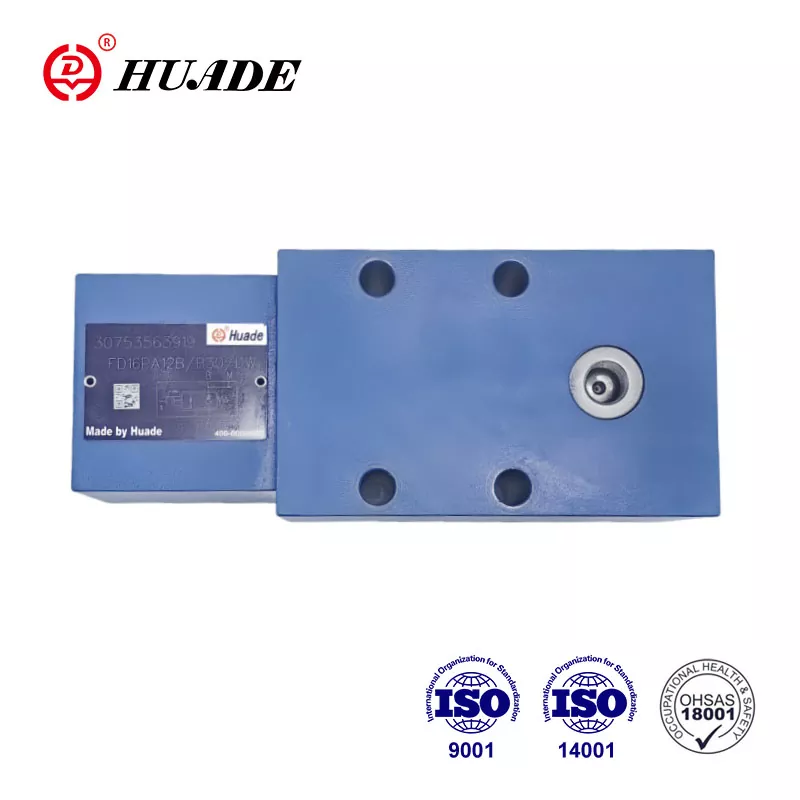

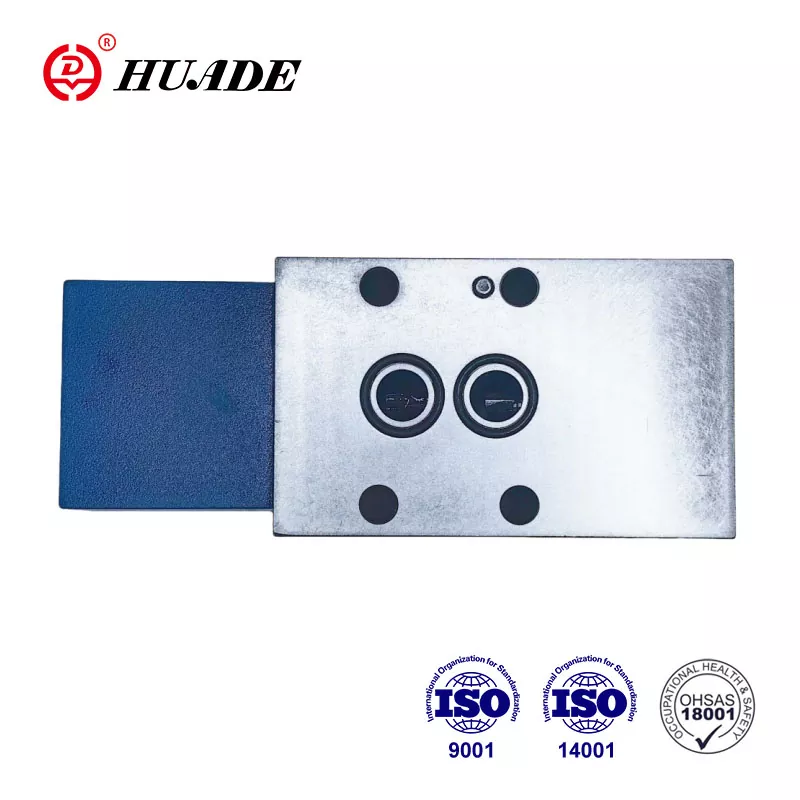

يمكن استخدام صمام فحص Q-meter Huade® FD 32 في الأنظمة الهيدروليكية المختلفة للتحكم في التدفق. إنها قادرة على المنافسة مع المنتجات المعروفة ذات الجودة الجيدة والسعر المنخفض. يتيح التعاون طويل الأمد مع Rexroth لصمامات التدفق التي تنتجها Huade Hydraulic الوصول إلى نفس مستوى منتجات Rexroth. بفضل نقاط البيع الفريدة هذه، تحظى صمامات فحص Q-meter Huade® بشعبية كبيرة بين المستهلكين الصينيين.
|
ضغط التشغيل، المنافذ A، X (MPa) |
إلى 31.5 |
|
ضغط التشغيل. المنفذ ب (ميجا باسكال) |
إلى 42 |
|
الضغط الدليلي، المنفذ X (نطاق التحكم في التدفق) (MPa) |
الحد الأدنى 2 إلى 3.5 والحد الأقصى 31.5 |
|
ضغط التكسير، من A إلى B (MPa) |
0.2 |
|
ضبط الضغط لصمام تخفيف الضغط الثانوي (MPa) |
إلى 40 |
|
التدفق (لتر/دقيقة) |
80 (حجم 12) 200 (حجم 16) |
|
نسبة مساحة ما قبل الافتتاح |
منطقة مقعد القفاز/مساحة بكرة الطيار = 1/20 |
|
نطاق درجة حرارة سائل الضغط (°C) |
-30 إلى+80 |
|
نطاق اللزوجة (مم ²/ثانية) |
10 إلى 800 |
|
سائل الضغط |
الزيوت المعدنية (لختم NBR)، أو إستر الفوسفات (لختم FPM) |
سمات:
◀ نمط النقل إلى DIN 24 340، من D,ISO 5781 وCETOP - RP 121H
◀ صمام فحص يعمل بشكل تجريبي، مانع للتسرب. يتحكم مقياس الفحص Q في التدفق العائد Q2 فيما يتعلق بالتدفق الذي يتم توجيهه إلى الجانب الآخر من المشغل Q1 مع الأسطوانات، ويجب أن تؤخذ نسبة المساحة (Q2=Q1φ) في الاعتبار.
◀ صمام تجاوز، تدفق حر في الاتجاه المعاكس
◀ صمام تخفيف الضغط الثانوي المدمج الاختياري (فقط للصمام المزود بوصلات شفة).
طلب:
تُستخدم صمامات Check-Q-meter FD12 للتأثير على سرعات المحركات والأسطوانات الهيدروليكية بشكل مستقل عن الحمل (يمنع الهروب). بالإضافة إلى ذلك، هناك وظيفة معزولة لسلامة انفجار الأنابيب.

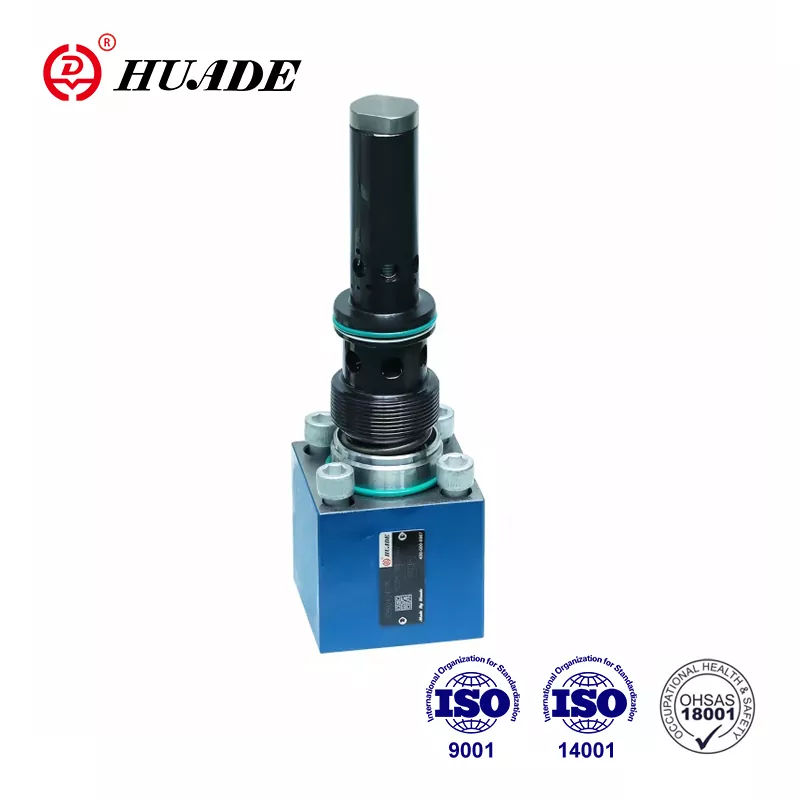

يتكون جهاز فحص Q-meter بشكل أساسي من المبيت (1)، والقفاز الرئيسي (2)، والجزء التجريبي (3)، والبكرة التجريبية (4)، وبكرة التخميد (5)، والتخميد التجريبي (6).
هيكل صمام فحص Q-Meter FD 32
رمز صمام فحص Q-Meter FD
أمثلة الدوائر
ملحوظة:
لا يمكن استخدام جهازي فحص Q للتحكم في أسطوانتين يتم إجبارهما ميكانيكيًا على التحرك معًا، حيث لا يمكن ضمان التزامن ونفس الضغط في كل أسطوانة.
ولذلك، يجب أن تكون الأسطوانات مجهزة بصمامين فحص يعملان بشكل تجريبي، من النوع SL. ويتم تركيب مقياس الفحص Q في خط مشترك.
في هذه الحالة يجب ألا يتجاوز ضغط الحمل 20 ميجا باسكال!
