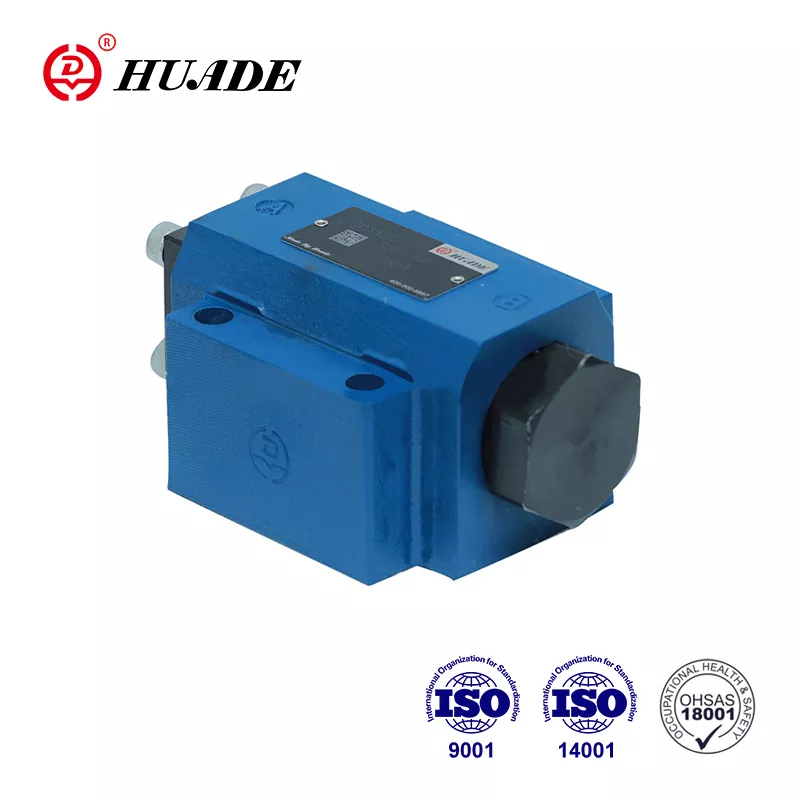

صمام فحص التشغيل التجريبي SV: دليل شامل للأنظمة الهيدروليكية

عند العمل مع الأنظمة الهيدروليكية، يصبح التحكم في تدفق السوائل في كلا الاتجاهين أمرًا بالغ الأهمية للسلامة والأداء. يخدم صمام الفحص التجريبي SV هذا الغرض بالتحديد من خلال السماح بالتدفق الحر في اتجاه واحد مع منع التدفق العكسي حتى يتم فتحه. لقد أصبح تصميم الصمام الذكي هذا ضروريًا في التطبيقات الهيدروليكية الحديثة حيث يكون الاحتفاظ بالحمل والتحرير المتحكم فيه ضروريين.

يختلف صمام الفحص التجريبي SV عن صمامات الفحص القياسية من خلال آلية التحكم الفريدة الخاصة به. في حين أن صمامات الفحص التقليدية تمنع التدفق العكسي ببساطة، فإن إصدار SV يضيف منفذ تحكم تجريبي يمكنه تجاوز وظيفة الحجب عند الحاجة. تعمل هذه الإضافة البسيطة على تحويل الصمام من مكون سلبي إلى عنصر تحكم نشط.

فهم التصميم الأساسي

يتكون صمام الفحص التجريبي SV من عدة مكونات رئيسية تعمل معًا. يتعامل الصمام القفاز الرئيسي مع مسار التدفق الأساسي من المنفذ A إلى المنفذ B. عندما يتدفق السائل في هذا الاتجاه، يدفع الضغط القفاز مفتوحًا مقابل زنبرك خفيف، مما يسمح بمرور غير مقيد تقريبًا. يبلغ انخفاض الضغط عادةً حوالي 4 بار بمعدل 100 لتر في الدقيقة لصمام قياسي بحجم NG10.

الاتجاه العكسي يحكي قصة مختلفة. عندما يتراكم الضغط عند المنفذ B في محاولة للتدفق مرة أخرى نحو المنفذ A، فإن القفاز يجلس بقوة على سطح الختم الخاص به. يساعد ضغط النظام في الواقع على إنشاء هذا الختم، حيث يضيف الزنبرك المضغوط قوة إضافية. يحقق هذا التصميم معدلات تسرب أقل من 0.1 ملليلتر في الدقيقة حتى عند أقصى ضغط عمل يبلغ 315 بار.

تستخدم آلية التحكم التجريبية المنفذ X لتجاوز وظيفة الحظر. عندما يصل ضغط الطيار إلى مكبس التحكم، فإنه يولد قوة كافية لدفع القفاز الرئيسي بعيدًا عن مقعده على الرغم من ضغط الحمل المعاكس. عادةً ما يكون الضغط الدليلي المطلوب أعلى بحوالي 5 بار من ضغط الحمولة من أجل فتح موثوق.

كيف تحدد مناطق الضغط الأداء

تعتمد فعالية صمام عدم الرجوع (SV) الذي يتم تشغيله بشكل تجريبي بشكل كبير على العلاقة بين مناطق الضغط المختلفة داخل الصمام. يعين المهندسون هذه المناطق من A1 إلى A4، وكل منها يخدم غرضًا محددًا في معادلة توازن القوة.

تمثل المنطقة A1 الوجه القفاز الرئيسي المعرض لضغط الحمل. بالنسبة لصمام بحجم 10، تبلغ مساحته حوالي 1.33 سم مربع. تُظهر المنطقة A2 سطح القفاز التجريبي، وعادةً ما يكون ربع حجم A1. يجب أن تكون منطقة مكبس التحكم A3 كبيرة بما يكفي للتغلب على القوى المجمعة الناتجة عن ضغط الحمل وشد الزنبرك، والتي تتراوح عادةً من 2 إلى 3.8 سم مربع للصمامات الأصغر.

يحدد توازن القوة متى يفتح الصمام. يجب التغلب على ضغط الحمل مضروبًا في فرق المساحة الفعال بين A1 وA2، بالإضافة إلى قوة الزنبرك، من خلال الضغط الدليلي الذي يعمل على المنطقة A3. تضمن هذه العلاقة الرياضية إمكانية التنبؤ بالتشغيل عبر ظروف التحميل المختلفة.

نوعان من التكوين الرئيسي

تأتي صمامات عدم الرجوع التي يتم تشغيلها بشكل تجريبي في تكوينات SV وSL، كل منها يناسب متطلبات الدوائر المختلفة. يتميز النوع SV بتوجيه الصرف الداخلي حيث يتم تهوية الحجرة التجريبية مرة أخرى إلى المنفذ A. ويعمل هذا التصميم المدمج بشكل جيد عندما يتصل المنفذ A بالخزان أو الضغط المنخفض، مما يحافظ على بساطة التثبيت وتقليل التوصيلات الخارجية.

يضيف تكوين SL منفذ تصريف خارجي منفصل Y. ويثبت هذا الترتيب أنه ضروري عندما يحمل المنفذ A ضغطًا كبيرًا قد يتداخل مع التشغيل التجريبي. من خلال توجيه تصريف غرفة التحكم بشكل مستقل، يعمل الصمام بشكل موثوق حتى مع منافذ A المحملة مسبقًا أو المضغوطة. تحدد المنطقة الحلقية A4، الأصغر من A3، منطقة التحكم الفعالة في صمامات SL.

يعتمد الاختيار بين SV وSL على تصميم دائرتك. إذا ظل المنفذ A بالقرب من الضغط الجوي، فإن إصدار SV الأبسط يكون كافيًا عادةً. عندما يرى المنفذ A ضغطًا كبيرًا أو يتصل بمكون مضغوط آخر، فإن تكوين SL يمنع التداخل التجريبي غير المرغوب فيه.

خاصية فك الضغط

يمكن أن تؤدي صمامات الفحص القياسية التي يتم تشغيلها بشكل تجريبي إلى حدوث طفرات كبيرة في الضغط عند فتحها تحت حمل مرتفع. يؤدي التحرير المفاجئ للضغط المحصور إلى توليد صدمة هيدروليكية تعمل على الضغط على المكونات وإحداث ضوضاء. لمعالجة هذه المشكلة، طورت الشركات المصنعة متغير إلغاء الضغط من النوع A.

تشتمل آلية تخفيف الضغط على صمام كروي صغير يفتح قليلاً قبل القفاز الرئيسي. وهذا يسمح بتقليل الضغط بشكل متحكم فيه في حجم التحكم، مما يحد عادةً من انخفاض الضغط إلى أقل من 50 بار. بالنسبة لصمام بحجم 10، يبلغ حجم التحكم حوالي 2.5 سم مكعب، ويجب فك الضغط قبل حدوث الفتح الكامل.

تضيف عملية تخفيف الضغط تأخيرًا قصيرًا لاستجابة الصمام ولكنها تقلل بشكل كبير من ضغط النظام. تستفيد التطبيقات التي تتضمن أسطوانات كبيرة أو أحمالًا عالية القصور الذاتي بشكل خاص من هذه الميزة. تتطلب المفاضلة بين وقت الاستجابة والتشغيل السلس دراسة متأنية أثناء تصميم النظام.

نطاقات الحجم وقدرة التدفق

تمتد سلسلة صمامات عدم الرجوع التي يتم تشغيلها بشكل تجريبي من الحجم 06 إلى 32، وفقًا لمعايير ISO 5781. يتوافق كل تعيين للحجم تقريبًا مع قطر المنفذ الاسمي بالملليمتر مقسومًا على 1.6 تقريبًا. يساعد هذا التقييس المهندسين على تقدير سعة الصمام ومتطلبات التركيب بسرعة.

يتدفق مقبض الصمامات مقاس 06 و10 حتى 150 لترًا في الدقيقة، ويتراوح وزنه بين 0.8 و1.8 كجم. تناسب هذه الوحدات المدمجة المساحات الضيقة مع توفير حمل موثوق للأسطوانات الصغيرة والمتوسطة. يسمح حجم التحكم المتواضع الذي يتراوح من 1.2 إلى 2.5 سم مكعب بأوقات استجابة سريعة.

الأحجام المتوسطة 16 و 20 تستوعب التدفقات من 150 إلى 300 لتر في الدقيقة. وتزداد الأبعاد المادية وفقًا لذلك، حيث يبلغ وزن الصمامات مقاس 20 حوالي 7.8 كجم. تتطلب أحجام التحكم الأكبر التي تتراوح من 5 إلى 10.8 سنتيمترات مكعبة المزيد من الزيت التجريبي ولكنها تتعامل مع قوى تدفق أكبر نسبيًا.

تخدم الصمامات ذات الحجم 25 و32 التطبيقات الثقيلة بسعة تدفق تصل إلى 550 لترًا في الدقيقة. تزن هذه الصمامات الكبيرة من 8 إلى 12 كجم وتتطلب تركيبًا قويًا. تضمن أحجام التحكم التي تتراوح من 12 إلى 19.27 سم مكعب قوة طيار كافية حتى في مواجهة أقصى ضغط للحمل.

اعتبارات التثبيت

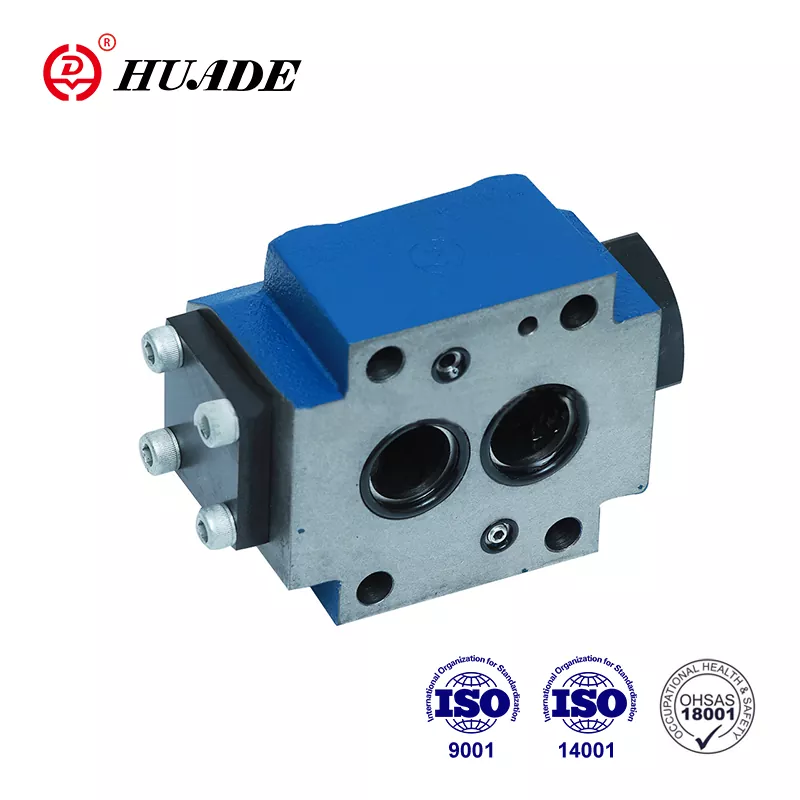

التثبيت الصحيح يضمن عمر خدمة طويل وتشغيل موثوق. عادةً ما يتم تركيب صمام الفحص التجريبي SV على لوحة فرعية وفقًا لمعايير الواجهة ISO 5781. يتطلب سطح التثبيت حدًا أقصى للخشونة يبلغ 1 ميكرومتر لمنع مسارات التسرب حول حشية الختم.

يجب أن يتم ربط براغي التثبيت بشكل صحيح لتحقيق الختم المناسب دون تشويه جسم الصمام. وتتطلب المواصفات القياسية 75 نيوتن متر مع معامل احتكاك 0.14. تستخدم الصمامات مقاس 10 أربعة مسامير M10 بطول 50 ملم، بينما يتطلب الحجم 32 ستة مسامير M10 بطول 85 ملم. يمكن أن يؤدي التوزيع غير المتساوي لعزم الدوران إلى تشويه سطح التثبيت والإضرار بسلامة الختم.

لا يهم الاتجاه بشكل عام بالنسبة لصمامات الفحص التي يتم تشغيلها بشكل تجريبي لأنها تعتمد على قوى الضغط بدلاً من الجاذبية. ومع ذلك، يجب أن يتيح موضع التثبيت سهولة الوصول إلى ميزات الضبط إذا كانت موجودة. ضع في اعتبارك موقع المنافذ التجريبية ومنافذ الصرف عند التخطيط لتوصيلات الأنابيب لتقليل توجيه الخط الخارجي.

متطلبات السوائل الهيدروليكية

يعمل صمام عدم الرجوع (SV) الذي يتم تشغيله بشكل دليلي بشكل موثوق مع الزيوت الهيدروليكية القياسية ذات الأساس المعدني التي تفي بمواصفات HL أو HLP. تتراوح لزوجة التشغيل من 2.8 إلى 500 ملليمتر مربع في الثانية، على الرغم من أن الأداء الأمثل يحدث بين 16 و46 سنتيستوك عند 40 درجة مئوية. اللزوجة المنخفضة تقلل من انخفاض الضغط ولكنها قد تزيد من التسرب، في حين أن اللزوجة العالية تفعل العكس.

تعتمد حدود درجة الحرارة على مواد الختم. تتحمل الأختام المطاطية القياسية من النتريل درجة حرارة تتراوح من 30 إلى 80 درجة مئوية تحت الصفر، وهي مناسبة لمعظم البيئات الصناعية. تستفيد التطبيقات التي تتضمن درجات حرارة عالية أو سوائل صناعية من موانع التسرب الفلوروكربونية، التي تتعامل مع درجة حرارة تقل عن 20 إلى زائد 80 درجة بينما تقاوم الوسائط العدوانية. غالبًا ما تتطلب السوائل القابلة للتحلل الحيوي مثل HETG أختام الفلوروكربون أيضًا.

تؤثر نظافة السوائل بشكل مباشر على عمر الصمام وموثوقيته. مستوى التلوث الموصى به وفقًا للمعيار ISO 4406 20/18/15 يعني ما لا يزيد عن 5000 جسيم في كل مليلتر فوق 4 ميكرومتر، و1300 فوق 6 ميكرومتر، و320 فوق 14 ميكرومتر. يحافظ الترشيح المناسب وفقًا لمعيار Bosch Rexroth RE 50070 على هذه الحدود ويمنع التآكل المبكر.

سيناريوهات التطبيق المشتركة

تمثل معدات البناء واحدة من أكبر الأسواق لصمامات الفحص التجريبية. تتطلب أسطوانات ذراع الرافعة احتجازًا موثوقًا للحمل لمنع سقوط الذراع عندما يقوم المشغل بتحرير عناصر التحكم. يوفر صمام الفحص التجريبي SV المثبت في كل منفذ للأسطوانة وظيفة السلامة هذه. عندما يقوم المشغل بتشغيل ذراع التحكم، يؤدي الضغط التجريبي من الصمام الاتجاهي إلى فتح صمامات الفحص، مما يسمح بالخفض المتحكم فيه.

تستخدم آلات القولبة بالحقن هذه الصمامات لتأمين أسطوانات تثبيت القالب. تتطلب القوى الهائلة المعنية، والتي غالبًا ما تتجاوز 100 كيلو نيوتن، حمل حمل بدون تسرب. يفي صمامان فحصيان يعملان بشكل تجريبي بتكوين زائد عن الحاجة بفئة السلامة 3 وفقًا لمعايير EN ISO 13849. في حالة فشل أحد الصمامات، يحافظ الصمام الثاني على دعم الحمل حتى تتمكن الصيانة من معالجة المشكلة.

تجمع تطبيقات معدات الرفع بين صمامات الفحص التجريبية وصمامات التحكم في التدفق من أجل نزول الحمل بسلاسة. يمنع صمام الفحص السقوط غير المنضبط بينما يقوم صمام الخانق المنفصل بقياس معدل التحرير. يلبي هذا الترتيب متطلبات ANSI B30.5 لأنظمة سلامة الرافعات والرافعات. تأتي الإشارة التجريبية من صمام التحكم الخاص بالمشغل، مما يضمن أن الإجراء الواعي يسبق أي حركة خفض.

خصائص الأداء

يختلف انخفاض الضغط من خلال صمام الفحص التجريبي SV في اتجاه التدفق الحر باختلاف الحجم ومعدل التدفق. عادةً ما يُظهر الصمام مقاس 32 الذي يمرر 400 لترًا في الدقيقة حوالي 20 بارًا من فقدان الضغط. هذه المقاومة المنخفضة نسبيًا تجعل الصمام فعالاً أثناء التشغيل العادي عندما يتم تحميل الدراجات بشكل متكرر لأعلى ولأسفل.

تحدد نسبة الضغط التجريبي خصائص التحكم. بالنسبة للصمامات غير المخففة للضغط، يجب أن يساوي الضغط الدليلي ضغط الحمل بالإضافة إلى 2 إلى 5 بار لضمان الفتح. تُظهر إصدارات تخفيف الضغط مزيدًا من التنوع، مع نطاق مبعثر يزيد أو يقل عن 10 بار اعتمادًا على معدل التدفق وحالة الصمام. يعكس هذا الاختلاف عملية الفتح المرحلية حيث ينزف الصمام الكروي الضغط قبل أن يتحرك القفاز الرئيسي.

يعد وقت الاستجابة أمرًا مهمًا في التطبيقات التي تتطلب تحريرًا سريعًا للتحميل. يعتمد الفارق الزمني بين تطبيق الضغط الدليلي وتحقيق التدفق الكامل على حجم التحكم وقدرة التدفق الدليلي. تستجيب الصمامات الأصغر في أقل من 50 مللي ثانية، بينما قد تتطلب الوحدات الأكبر من 100 إلى 200 مللي ثانية. تؤدي إضافة تخفيف الضغط إلى زيادة هذه الأوقات قليلاً ولكنها تظل مقبولة لمعظم الاستخدامات الصناعية.

تكسير خيارات الضغط

يحدد التحميل المسبق للزنبرك في صمام الفحص التجريبي SV ضغط التكسير في اتجاه التدفق الحر. يقدم المصنعون عادةً أربعة خيارات قياسية: 1.5، 3، 6، و10 بار للأحجام الأصغر، أو 2.5، 5، 7.5، و10 بار للصمامات الأكبر حجمًا. تسمح هذه الميزة القابلة للتعديل بمطابقة الصمام مع متطلبات الدائرة المحددة.

تقلل ضغوط التشقق المنخفضة من فقدان الطاقة أثناء التشغيل العادي ولكنها قد تسمح بتسرب خلفي طفيف تحت الحمل العالي. غالبًا ما تحدد التطبيقات التي تعطي الأولوية للكفاءة على أداء الختم المطلق إعدادات 1.5 أو 2.5 بار. ويعني انخفاض قوة الزنبرك أيضًا أن هناك حاجة إلى ضغط تجريبي أقل لفتح الصمام في الاتجاه المعاكس.

تعمل ضغوط التشقق العالية على تحسين الختم في ظل الظروف القاسية وتمنع الفتح غير المقصود من تقلبات الضغط. تستخدم معدات البناء الثقيلة والتطبيقات الهامة للسلامة في كثير من الأحيان إعدادات 6 أو 10 بار. توفر قوة الزنبرك الأقوى أمانًا إضافيًا ضد فشل الختم ولكنها تزيد من انخفاض الضغط الأمامي والضغط التجريبي المطلوب.

مقارنة بأنواع الصمامات البديلة

تكلف صمامات الفحص البسيطة أقل بكثير من الإصدارات التجريبية ولكنها تفتقر إلى القدرة على الفتح العكسي. إن معدلات التسرب الخاصة بها والتي تتراوح من 5 إلى 10 ملليلتر في الدقيقة تحت الحمل غير مقبولة للتطبيقات التي تتطلب الاحتفاظ بالموضع على المدى الطويل. يعمل صمام الفحص التجريبي SV على تحسين أداء التسرب بعامل خمسين مع إضافة وظيفة التحرير المتحكم فيها.

توفر صمامات الموازنة قدرة تحمل مماثلة للحمل مع تخفيف الضغط والتحكم في التدفق بشكل متكامل. تعمل هذه الصمامات بشكل جيد لتجاوز الأحمال مثل الأسطوانات العمودية حيث تساعد الجاذبية على الحركة. ومع ذلك، فهي عادةً ما تكلف أكثر من صمامات عدم الرجوع التي يتم تشغيلها بشكل تجريبي وتقدم انخفاضًا إضافيًا في الضغط في كلا الاتجاهين. يتفوق صمام الفحص التجريبي SV عندما يكون التدفق الحر في اتجاه واحد أمرًا مهمًا.

توفر صمامات الفحص التجريبية المزدوجة إمكانية حمل الحمل الزائد للتطبيقات الحرجة للسلامة. يمكن لكل صمام أن يدعم الحمل الكامل بشكل مستقل، ويلبي فئات السلامة الأعلى. إن زيادة التكلفة والتعقيد لا تكون منطقية إلا عندما تتطلب اللوائح أو تقييم المخاطر التكرار. تكفي صمامات الفحص التجريبية المفردة لمعظم التطبيقات الصناعية عندما يكون حجمها وصيانتها مناسبين.

عملية الحجم والاختيار

يبدأ تحديد الحجم الصحيح لصمام الفحص التجريبي (SV) بمتطلبات التدفق. حساب الحد الأقصى لمعدل التدفق من خلال الصمام في كلا الاتجاهين، بما في ذلك أي عمليات متزامنة. حدد حجم الصمام الذي يتعامل مع هذا التدفق مع انخفاض مقبول في الضغط، عادة أقل من 20 بار لاتجاه التدفق الحر.

تأكد من أن ضغط العمل يظل ضمن الحد الأقصى المسموح به للصمام وهو 315 بار. قم بتضمين عوامل السلامة وخذ بعين الاعتبار ارتفاع الضغط الناتج عن الإغلاق السريع للصمام أو توقف المضخة. يجب أن يوفر مصدر الضغط الدليلي بشكل موثوق ما لا يقل عن 5 بار فوق الحد الأقصى لضغط الحمل لضمان أداء الفتح المتسق.

اختر بين تكوينات SV وSL بناءً على شروط المنفذ A. إذا كان هذا المنفذ يتصل بالخزان أو ظل غير مضغوط، فإن تصميم SV الأبسط يعمل بشكل جيد. عندما يحمل المنفذ A ضغطًا كبيرًا أو يغذي مكونات أخرى، حدد إصدار SL مع استنزاف خارجي. قم بتوجيه المنفذ Y إلى الخزان من خلال أنابيب ذات حجم مناسب.

قرر ما إذا كان تخفيف الضغط ضروريًا من خلال تقييم صدمة الضغط المحتملة. تستفيد الأنظمة ذات الأحجام الكبيرة أو المكونات الحساسة من الإصدار من النوع A. نادراً ما يتسبب تأخير الاستجابة الطفيف في حدوث مشكلات في الدورات الصناعية النموذجية. الإصدارات القياسية التي لا تحتوي على ضغط أقل تكلفتها وتستجيب بشكل أسرع للتطبيقات التي لا يمثل فيها التحميل المفاجئ مصدرًا للقلق.

قراءة رموز الطلب

يستخدم المصنعون رموز التعيين المنهجية لتحديد تكوينات صمامات الفحص التجريبية. ينقسم الكود النموذجي مثل SV 10 PA1-4X إلى عناصر مميزة. تشير الأحرف الأولى إلى نوع الصمام، SV للتصريف الداخلي أو SL للصرف الخارجي. يوضح الرقم التالي تعيين الحجم، في هذه الحالة 10.

يكشف الموضع التالي عن نمط التثبيت، حيث يشير P إلى اللوحة الفرعية ويعني G إلى المنافذ الملولبة. يظهر الحرف A عند تضمين عملية إلغاء الضغط، وإلا فإن هذا الموضع يكون فارغًا. يمثل الرقم اختيار ضغط التكسير من 1 إلى 4، وهو ما يتوافق مع زيادة خيارات التحميل المسبق للزنبرك.

تحدد اللاحقة 4X جيل السلسلة الحالي، مما يشير إلى تحسينات التصميم والمواصفات المحدثة. غالبًا ما تسبق الشرطة المائلة اللاحقة خيارات إضافية مثل مادة الختم، مع تعيين حرف V للفلوروكربون بدلاً من النتريل القياسي. يساعد فهم هذه الرموز على توصيل المتطلبات بدقة مع الموردين ويضمن تلقي التكوين الصحيح.

متطلبات الصيانة

يحافظ الفحص المنتظم على تشغيل صمامات الفحص التجريبية بشكل موثوق. كل 5000 ساعة تشغيل، قم بفحص مستويات تلوث السوائل الهيدروليكية واستبدل عناصر الفلتر إذا تجاوزت النظافة ISO 4406 20/18/15. تعمل جودة السوائل المتدهورة على تسريع تآكل الختم وتسمح للجزيئات الكاشطة بإتلاف أسطح الجلوس.

عادة ما يشير التسرب الخارجي حول جسم الصمام إلى تدهور الختم الذي يتطلب الاستبدال. يظهر التسرب الداخلي على شكل انجراف تدريجي للحمل عندما يجب أن يظل الصمام في موضعه. قم بإزالة الصمام وتفكيكه لفحص سطح جلوس القفاز للتأكد من عدم وجود تآكل أو تلوث. يمكن أن يؤدي التلميع الخفيف إلى استعادة الختم في حالة الأضرار الطفيفة، لكن الحز العميق يتطلب استبدال القفاز.

تظهر مشكلات التحكم في الطيار على شكل بطء في الفتح أو الفشل في تحرير الأحمال. تحقق من وصول الضغط التجريبي المناسب إلى المنفذ X باستخدام مقياس الضغط أثناء التشغيل. قد ينجم الضغط المنخفض عن الخطوط التجريبية الأصغر حجمًا أو الطول الزائد أو القيود. افحص القفاز الدليلي ومكبس التحكم للتأكد من عدم وجود أي تلوث أو تلف قد يتسبب في الارتباط.

استكشاف الأخطاء وإصلاحها المشاكل الشائعة

عندما يتسرب صمام عدم الرجوع (SV) الذي يتم تشغيله بشكل تجريبي في اتجاه الحجب، هناك عدة أسباب تستحق التحقيق. تمنع جزيئات التلوث الموجودة بين القفاز والمقعد الإغلاق الكامل. يؤدي تنظيف النظام بالزيت النظيف في بعض الأحيان إلى إزالة الحطام، ولكن قد يكون من الضروري التفكيك والتنظيف الشامل. تأكد من أن ترشيح السوائل يلبي المواصفات لمنع تكرارها.

يؤدي تآكل المقعد القفاز الناتج عن التأثير المتكرر أو تلف التجويف إلى إنشاء مسارات تسرب لا يمكن للتنظيف إصلاحها. فحص أسطح المقاعد أثناء الصيانة بحثاً عن علامات التآكل أو التلف الميكانيكي. تتوفر مكونات استبدال المقعد لمعظم الصمامات، على الرغم من أن الأضرار الكبيرة قد تتطلب استبدال الصمام بالكامل. يؤدي تركيب صمامات تخفيف الضغط إلى تقليل قوى التأثير التي تسبب التآكل المبكر.

غالبًا ما تعاني الصمامات التي لا تفتح على الرغم من الضغط التجريبي الكافي من التلوث الذي يربط مكبس التحكم. يمكن أن يؤدي تكوين الحمأة الناتجة عن تحلل السوائل أو الأوساخ المبتلعة إلى تقييد حركة المكبس. عادةً ما يؤدي التفكيك الكامل باستخدام التنظيف بالمذيبات إلى استعادة الوظيفة. فكر في تحسين ترشيح السوائل وتقصير فترات التغيير لمنع تراكم التلوث.

اعتبارات السلامة

يخدم صمام الفحص التجريبي SV وظائف السلامة المهمة في العديد من التطبيقات. قد يؤدي الفشل إلى نزول الحمل بشكل غير متحكم فيه، أو تلف المعدات، أو إصابة المشغل. يجب أن تتضمن الدوائر ذات الأهمية الحيوية للسلامة صمامات زائدة أو أنظمة احتياطية وفقًا للمعايير المعمول بها مثل EN ISO 13849 لسلامة الآلات.

يتحقق الاختبار الوظيفي المنتظم من التشغيل السليم في ظل ظروف التحميل الفعلية. يتضمن ذلك تدوير الحمل أثناء مراقبة الانجراف أو الحركة غير المتوقعة. قم بتوثيق نتائج الاختبار والتحقيق في أي حالات شاذة قبل إعادة المعدات إلى الخدمة. استبدل الصمامات التي تظهر أداءً متدهورًا قبل حدوث الفشل الكامل.

يمثل فقدان الضغط الدليلي خطرًا كبيرًا لأنه قد يسمح بإطلاق الحمل غير المقصود. تصميم دوائر لضمان بقاء الضغط الطيار متاحاً خلال جميع العمليات العادية. فكر في استخدام مصادر ضغط تجريبية منفصلة مستقلة عن النظام الرئيسي لمزيد من الموثوقية. قم بتركيب مفاتيح الضغط لتنبيه المشغلين عندما ينخفض ​​ضغط الطيار عن الحد الأدنى الآمن.

الاعتبارات الاقتصادية

تبلغ تكلفة صمام عدم الرجوع (SV) الذي يتم تشغيله بشكل تجريبي ما يقرب من مرتين إلى ثلاث مرات أكثر من صمامات عدم الرجوع البسيطة ولكنه يوفر أداء أفضل بكثير. يوفر هذا السعر المتميز التحكم الدقيق والحد الأدنى من التسرب وعمر الخدمة الممتد. بالنسبة للتطبيقات التي تتطلب حملًا موثوقًا به، تمثل التكلفة المتزايدة استثمارًا سليمًا مقارنة بالبدائل.

تظهر أحجام الصمامات الأكبر فروقًا أكبر في الأسعار. يمكن أن يتجاوز حجم الصمام 32 مع تخفيف الضغط والصرف الخارجي عشرة أضعاف تكلفة صمام الفحص الأساسي بنفس الحجم. ومع ذلك، فإن التصميم الذي يتم تشغيله بشكل تجريبي قد يلغي الحاجة إلى مكونات إضافية مثل صمامات الموازنة أو آليات القفل المنفصلة. تقييم التكلفة الإجمالية للنظام بدلاً من أسعار المكونات الفردية.

تؤثر كفاءة الطاقة على تكاليف التشغيل طوال عمر الصمام. انخفاض الضغط المنخفض في اتجاه التدفق الحر يقلل من استهلاك الطاقة مقارنة بالعديد من البدائل. يؤدي تقليل ضغط النظام بمقدار 5 بار بمعدل 100 لتر في الدقيقة إلى توفير ما يقرب من 100 واط بشكل مستمر. تتراكم هذه المدخرات بشكل كبير في تطبيقات ركوب الدراجات بشكل متكرر.

القدرة على التكيف البيئي

تستوعب صمامات الفحص التجريبية الحديثة السوائل الهيدروليكية القابلة للتحلل والتي تكتسب شعبية لحماية البيئة. تتطلب السوائل التي تلبي مواصفات HETG (القائمة على الزيوت النباتية) أختام الفلوروكربون بدلاً من النتريل القياسي. يتيح هذا التوافق عمليات صديقة للبيئة دون التضحية بالأداء أو الموثوقية.

تؤثر درجات الحرارة القصوى على تشغيل الصمام من خلال تغيرات لزوجة السوائل وخصائص مادة الختم. تعمل البيئات الباردة على زيادة اللزوجة، مما يؤدي إلى انخفاض الضغط واحتمال إبطاء الاستجابة. تتحمل أختام الفلوروكربون درجات الحرارة المنخفضة بشكل أفضل من النتريل في تطبيقات الطقس البارد. تعمل درجات الحرارة المرتفعة على تقليل اللزوجة وتسريع تدهور الختم، مما يتطلب فترات خدمة أقصر.

قد تتطلب البيئات المسببة للتآكل معالجات سطحية خاصة تتجاوز طلاء الزنك القياسي. غالبًا ما تحدد التطبيقات البحرية حماية إضافية من التآكل من خلال الأنودة الصلبة أو الطلاءات المتخصصة. ناقش الظروف البيئية مع الشركات المصنعة عند اختيار الصمامات للخدمة القاسية لضمان الحماية الكافية والعمر المتوقع.

التطورات المستقبلية

يمثل تكامل المستشعر اتجاهًا ناشئًا لصمامات الفحص التجريبية. يمكن لمحولات الضغط المدمجة مراقبة ضغط الحمل والضغط التجريبي والتسرب في الوقت الفعلي. تتيح هذه البيانات الصيانة التنبؤية من خلال تحديد التدهور قبل الفشل الكامل. سيسمح الاتصال اللاسلكي بمراقبة الصمامات المهمة عن بعد في جميع أنحاء المنشآت الكبيرة.

قد تقوم الصمامات الذكية المزودة بمعالجات دقيقة مدمجة بضبط الخصائص تلقائيًا بناءً على ظروف التشغيل. يمكن أن يؤدي ضغط التكسير المتغير المتكيف مع وزن التحميل إلى تحسين الكفاءة مع الحفاظ على السلامة. تعمل قدرات التشخيص الذاتي على تنبيه موظفي الصيانة إلى المشكلات الناشئة وتوجيه إجراءات استكشاف الأخطاء وإصلاحها.

يعد التقدم في علم المواد بتحسين أداء الختم وإطالة عمر الخدمة. توفر مركبات البوليمر الجديدة مقاومة أفضل للتآكل وتوافقًا كيميائيًا أوسع. الطلاءات المتخصصة تقلل الاحتكاك وتمنع التصاق الجسيمات. ستعمل هذه التطورات على تعزيز الموثوقية مع إمكانية تقليل حجم الصمام لقدرات التدفق المحددة.

خاتمة

يوفر صمام الفحص التجريبي SV تحكمًا أساسيًا للأنظمة الهيدروليكية التي تتطلب حملًا موثوقًا به وتحريرًا متحكمًا فيه. يجمع تصميمه الفريد بين قدرة الحجب لصمامات الفحص وإمكانية التحكم في الصمامات الاتجاهية. إن فهم مبادئ التشغيل والتحجيم المناسب ومتطلبات الصيانة يضمن نجاح التطبيق.

يتطلب اختيار التكوين المناسب تحليلًا دقيقًا لمتطلبات النظام بما في ذلك معدل التدفق ومستويات الضغط وتصميم الدوائر. يعتمد الاختيار بين إصدارات SV القياسية وإصدارات SL الخاصة بالتصريف الخارجي على شروط المنفذ A. ميزات تخفيف الضغط مفيدة للتطبيقات الحساسة لصدمات الضغط. تستوعب خيارات المواد مختلف السوائل والظروف البيئية.

تحافظ الصيانة والفحص المنتظمان على الأداء طوال فترة خدمة الصمام. مراقبة جودة السوائل، والتحقق من التسرب، والتحقق من الوظيفة التجريبية لاكتشاف المشكلات مبكرًا. تتطلب التطبيقات الهامة للسلامة اهتمامًا خاصًا بالاختبار والتوثيق. من خلال التطبيق والعناية المناسبين، توفر صمامات الفحص التجريبية التي يتم تشغيلها سنوات من الخدمة الموثوقة لحماية المعدات والأفراد.
