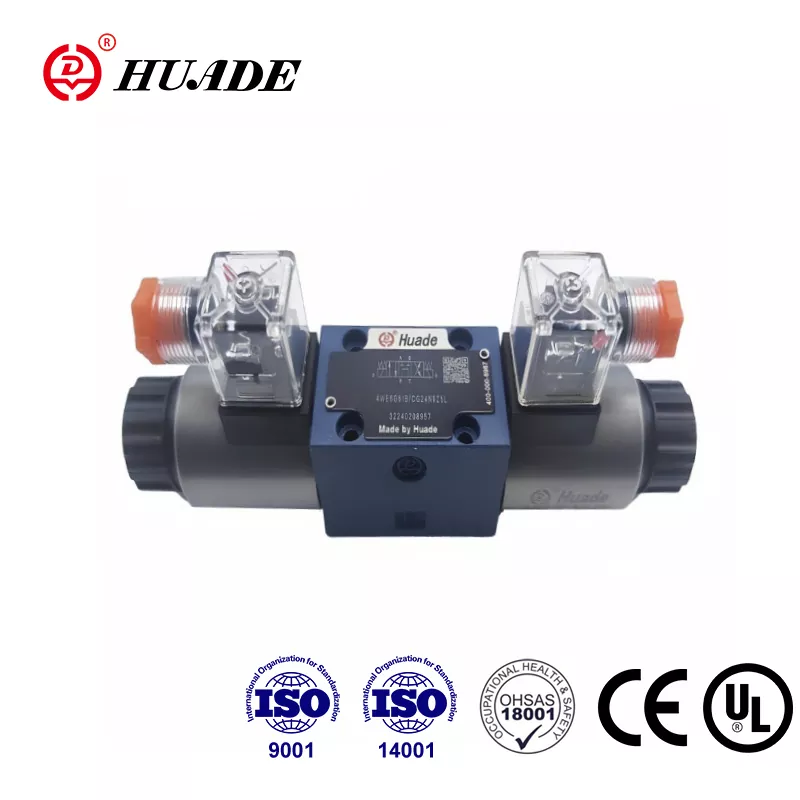

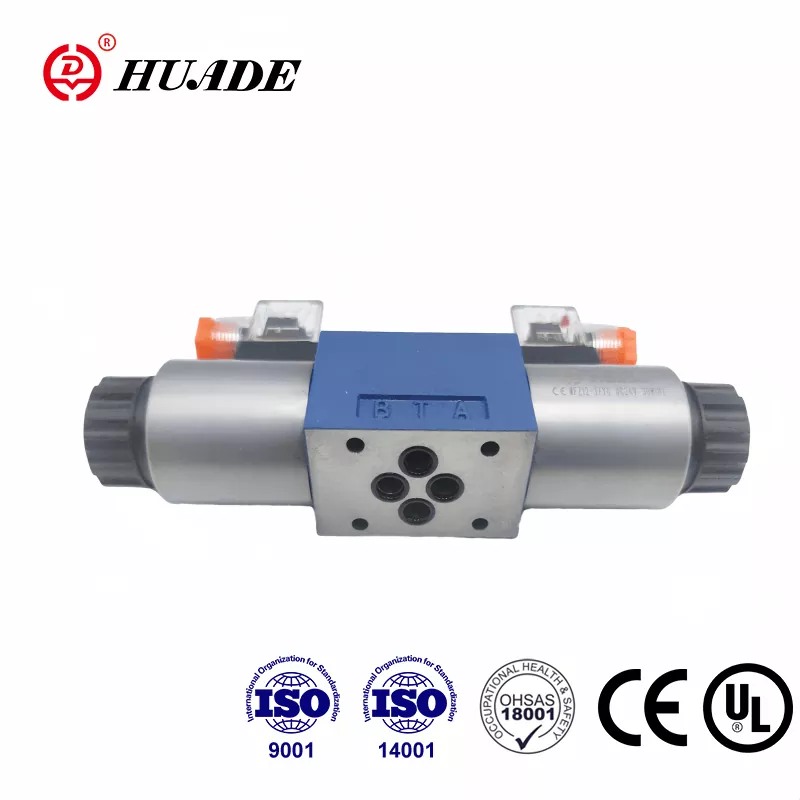

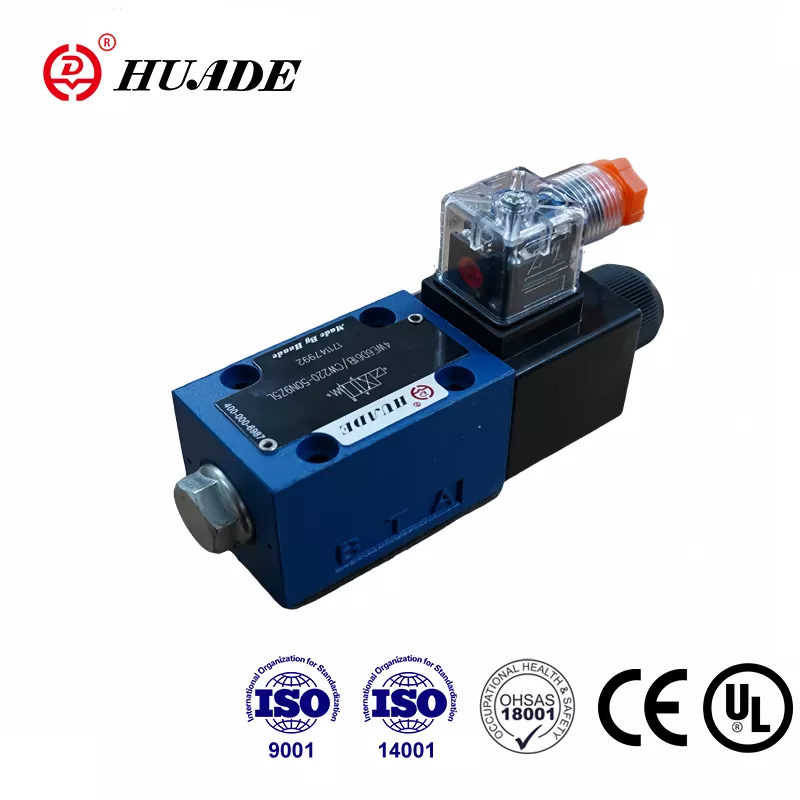

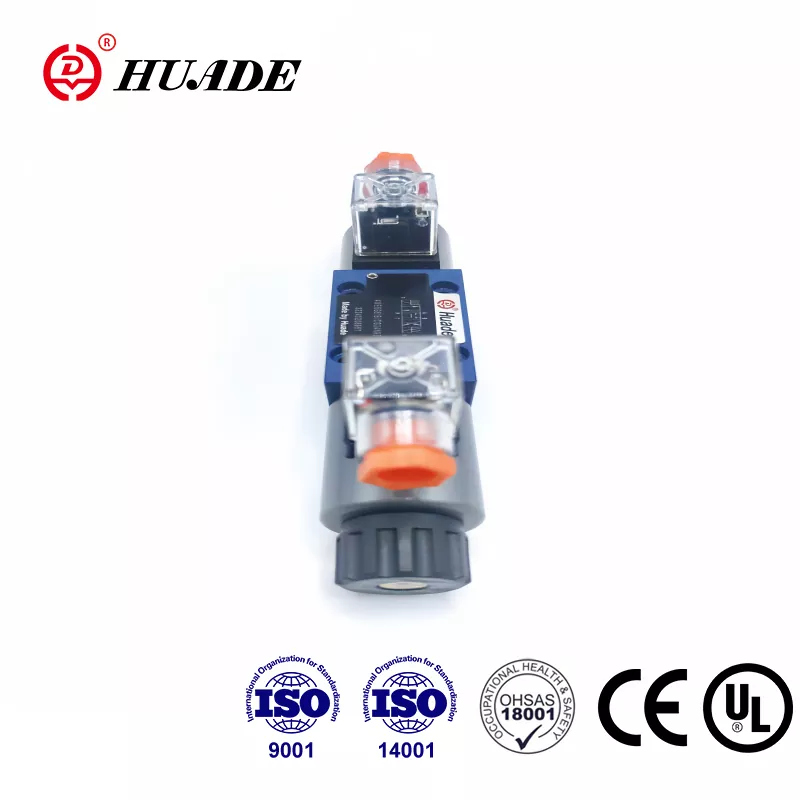

نظرًا للتعاون طويل الأمد مع Rexroth منذ عام 1979، يعد صمام التخزين الاتجاهي من سلسلة Huade® 4WE 6 بديلاً ميسور التكلفة لنفس طراز Rexroth. إنه أحد الصمامات الاتجاهية الأكثر شيوعًا والأكثر استخدامًا. لدى Huade 750 من المعدات المتقدمة المستوردة من جميع أنحاء العالم ونظام اختبار صارم لضمان الأداء المتفوق للصمامات الهيدروليكية. يتوافق نظام إدارة البحث والتطوير والإنتاج مع ISO9001 وISO14001 وISO45001. جميع صمامات الاتجاه ذات الملف اللولبي حاصلة على شهادة CE. تُستخدم الصمامات الهيدروليكية Huade® على نطاق واسع في آلات الهندسة والبناء والمعادن والأدوات الآلية وحماية البيئة وبناء السفن والفضاء والنقل بالسكك الحديدية والبترول والبتروكيماويات والصناعة العسكرية وغيرها من المجالات في الصين.
|
هيدروليكي |
|||
|
الحد الأقصى لضغط التشغيل المنافذ A، B، P (Mpa) |
ما يصل إلى 35.0 |
||
|
المنفذ T (㎫) |
21(-);16(～) |
||
|
مع الرمزين A وB، يجب استخدام المنفذ T كمنفذ تصريف |
|||
|
التدفق الأقصى (لتر/دقيقة) |
80(-);60(～) |
||
|
سائل الضغط |
الزيوت المعدنية أو استر الفوسفات |
||
|
نطاق اللزوجة (مم2/ثانية) |
2.8 ~ 500 |
||
|
نطاق درجة حرارة سائل الضغط (درجة مئوية) |
-30～+80 |
||
|
درجة التلوث |
الحد الأقصى لدرجة تلوث السائل الهيدروليكي المسموح بها وفقًا لمعيار NAS 1638 class9. |
||
|
كهربائي |
|||
|
نوع الجهد |
العاصمة |
تيار متردد 50/60 هرتز |
|
|
الفولتية المتاحة (الخامس) |
12، 24، 42، 60، 96 |
42، 110، 120، 230 |
|
|
110، 180، 205، 220 |
50/60 هرتز |
||
|
استهلاك الطاقة (وات) |
30 |
||
|
القدرة القابضة (VA) |
- |
50 |
|
|
تشغيل الطاقة (VA) |
- |
220 |
|
|
واجب |
مستمر |
||
|
تبديل الوقت إلى IS0 6403 |
تشغيل (مللي ثانية) |
25 إلى 45 |
10 إلى 20 |
|
إيقاف (مللي ثانية) |
10 إلى 25 |
15 إلى 40 |
|
|
حماية للدين |
إب 65 |
||
|
تردد التبديل (دورات/ساعة) |
ما يصل إلى 15000 |
ما يصل إلى 7200 |
|
|
مع التوصيلات الكهربائية الموصل الواقي (PE) |
|||
سمات:
◀ نسخة عالية الأداء من صمام التخزين الاتجاهي الذي يتم تشغيله بملف لولبي مباشر
◀ ملفات لولبية للتيار المستمر أو التيار المتردد ذات دبوس رطب مع ملف قابل للإزالة
◀ يمكن تدوير الملف اللولبي بزاوية 90 درجة
◀ ليس من الضروري فتح حجرة الضغط الضيقة عند تغيير الملف
◀ التوصيلات الكهربائية سواء منفردة أو مركزية
◀ تجاوز اليد، اختياري
◀ نمط النقل إلى Din 24 340 form A وISO 4401 وCETOP - RP 121H
طلب:
صمامات الاتجاه من النوع 4WE 6 D عبارة عن صمامات بكرة اتجاهية تعمل بملف لولبي. إنهم يتحكمون في بداية السائل وتوقفه واتجاهه.
تتكون صمامات التحكم الاتجاهية بشكل أساسي من مبيت (1)، وملف لولبي واحد أو اثنين (2)، وبكرة التحكم (3)، وزنبرك رجوع واحد أو اثنين (4). في حالة إلغاء الطاقة، يتم تثبيت بكرة التحكم (3) في الوضع المحايد أو الأولي عن طريق نوابض العودة (4) (باستثناء البكرات النبضية). ويتم تشغيل بكرة التحكم (3) عبر ملفات لولبية ذات دبوس مبلل (2) . تعمل قوة الملفات اللولبية (2) عبر المكبس (5) الموجود على بكرة التحكم (3) وتدفع هذا من موضعه المحايد إلى الموضع النهائي المطلوب. وهذا يعطي تدفقًا حرًا من P إلى A ومن B إلى T أو P إلى B وA إلى T.
عندما يتم إلغاء تنشيط الملف اللولبي (2)، يتم إرجاع بكرة التحكم (3) إلى وضعها المحايد عن طريق نوابض العودة (4).
يتيح التجاوز اليدوي الاختياري (6) حركة بكرة التحكم (3) دون تنشيط الملف اللولبي.
مخطط هيكل WE 6 61B
