يمكن أن يؤدي صمام تقليل الضغط النسبي لسلسلة DBE إلى ضبط ضغط النظام بسلاسة من خلال تشغيل الملف اللولبي النسبي ، مما يفي بمتطلبات عمل مختلفة. تتضمن خصائص هذا المنتج التحكم الدقيق والاستقرار والموثوقية ، وسهلة الصيانة. يتوفر صمام الحد من الضغط النسبي في نماذج ومواصفات متعددة لتلبية الاحتياجات المختلفة. على سبيل المثال ، تنتج Huade Hydraulic نماذج مثل DBE10-30B/315YMDREM و DBE20-30B/200XYMERS PERSITION LEPRESS ، والتي لها نطاقات مختلفة لضغط العمل وخصائص التدفق ، مما يسمح للمستخدمين بالاختيار وفقًا لاحتياجاتهم.
| البيانات الهيدروليكية | ||||
| Max.OPTATION PROTTS A. B و X (MPA) | 31.5 | |||
| عودة ضغط (MPA) | المنفذ Y ، منفصل وعند الضغط على الخزان | |||
| الأعلى. الضغط المستقر (MPA) | 5. 10. 20. 31.5 مثل مرحلة الضغط | |||
| دقيقة. الضغط المستقر (MPA) | انظر المنحنيات المميزة | |||
| الأعلى. سلامة الضغط (MPA) | الضغط المستقر | |||
| 5 | 10 | 20 | 31.5 | |
| 1 إلى 62 | 1 إلى 122 | 1 إلى 222 | 1 إلى 342 | |
| الأعلى. التدفق (ل/دقيقة) | 10 | 20 | 30 | |
| 200 | 400 | 600 | ||
| تدفق الطيار (ل/دقيقة) | 0.7 إلى 2 | |||
| الخطية (٪) | ± 3.5 | |||
| التكرار (٪) | <± 2 | |||
| التباين النموذجي (٪) | <± 2 كحد أقصى. ضغط | |||
| التباطؤ (٪) | مع زيادة ± 1.5 من max.pressure.hithout زيادة ± 4.5 من max.pressure | |||
| تبديل الوقت | 30 إلى 150 | |||
| سائل الضغط | زيت المعادن (لختم NBR) ، استر الفوسفات (لختم FPM) | |||
| نطاق اللزوجة (mm2/s) | 2.8 إلى 380 | |||
| نطاق درجة حرارة سائل الضغط (℃) | -20 إلى+70 | |||
| درجة التلوث (ميكرون) | ≤20 (التوصية 10) | |||
| البيانات الفنية الكهربائية | |
| المضخم | VT-200G40 مزود بصمام معًا |
| الجهد توريد | العاصمة |
| Min.Control الحالي (أ) | 0.1 |
| max.control currenl (أ) | 0.8 |
| مقاومة الملف （ω） | القيمة الباردة في 20 ℃ هي 19.5 ؛ القيمة max.wam 28.8 |
| نطاق درجة حرارة سائل الضغط (℃) | +50 |
| دولة العمل | يكمل |
| حماية الصمام | IP65 |
| الاتصالات الكهربائية | سدادة |
سمات:
▶ لتصاعد الصفيحات
▶ مغلف في كتلة
▶ اختياري الحد الأقصى للضغط الاختياري عن طريق صمام تحكم تجريبي محمل
▶ الصمام والتحكم الإلكتروني يشكلون مصدرًا واحدًا
طلب:
تستخدم صمام تخفيف الضغط النسبي على نطاق واسع في سلسلة هيدروليكية مختلفة تتطلب التحكم الدقيق للضغط ، مثل آلات البناء ، ومعدات المعادن ، وبناء السفن ، وغيرها من الحقول. إنها تلعب دورًا مهمًا في هذه المجالات ، مما يعزز استقرار وموثوقية الأنظمة.

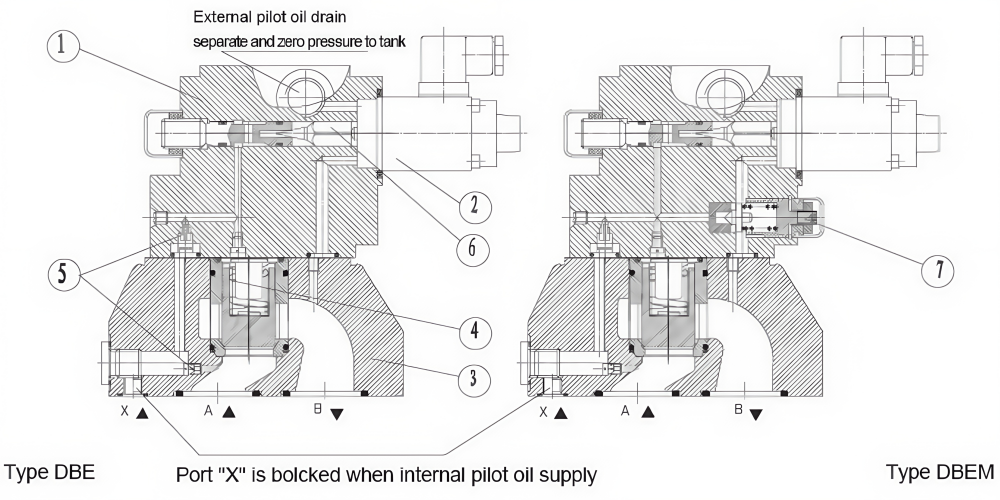

تتكون هذه الصمامات بشكل أساسي من صمام التحكم التجريبي (1) مع الملف اللولبي النسبي (2) والصمام الرئيسي (3) مع إدراج التخزين المؤقت الرئيسي (4).
اكتب DBE:
تعديل الضغط يعتمد على قيمة الأوامر من خلال الملف اللولبي النسبي (2). الضغط الموجود في الميناء A على الجانب السفلي من التخزين المؤقت الرئيسي (4). في الوقت نفسه ، يعمل هذا الضغط على الجانب المحمّل في الربيع من التخزين المؤقت الرئيسي (4) عبر jourifies (5). تعمل القوة الهيدروليكية على Pilot Poppet (6). عندما تأتي القوة الهيدروليكية على قوة الملف اللولبي ثم يفتح الطيار البوبريت (6). نظرًا لحقيقة أن الزيت التجريبي يمكن أن يتدفق الآن إلى الخزان عبر المنفذ Y ، يحدث انخفاض في الضغط في التخزين المؤقت الرئيسي (4) الذي يعمل على التخزين المؤقت الرئيسي ويرفعه ضد قوة ربيع العودة. يتم فتح الاتصال من A إلى B ولم يعد هناك أي زيادة في الضغط
هيكل صمام تخفيف الضغط النسبي DBE
