عندما تحتاج الأنظمة الهيدروليكية إلى الاحتفاظ بالضغط دون تسرب، تصبح لوحة ساندويتش صمام عدم الرجوع Z2S 10 مكونًا أساسيًا. لقد كان صمام عدم الرجوع هذا الذي يتم تشغيله بشكل تجريبي من Bosch Rexroth خيارًا موثوقًا به في المكونات الهيدروليكية الصناعية لسنوات، ويمكن أن يساعدك فهم كيفية عمله في اتخاذ قرارات أفضل فيما يتعلق بمعداتك.
ما الذي يجعل Z2S 10 مختلفًا؟
إن Z2S 10 ليس مجرد صمام فحص بسيط. إنه تصميم تجريبي يتم وضعه بين المكونات الهيدروليكية فيما يسميه المهندسون تكوين لوحة الساندويتش. وهذا يعني أنه يمكنك تكديسه مباشرة بين الصمامات أو المحركات الأخرى دون الحاجة إلى أنابيب إضافية أو أقواس تثبيت. تتدفق كتل الصمامات في اتجاه واحد تمامًا مع السماح بالتحكم في التحرير عند الحاجة من خلال إشارة تجريبية.
يستخدم التصميم جزأين رئيسيين يعملان معًا. يستجيب بكرة التحكم للضغط التجريبي، ويوفر صمام المقعد الكروي وظيفة الحجب الفعلية. عندما يصل ضغط الطيار إلى المنفذ X أو Y، يتحرك الملف ويفتح مقعد الكرة، مما يسمح للسائل بالتدفق للخلف. بدون هذه الإشارة التجريبية، تحافظ لوحة ساندويتش صمام الفحص Z2S 10 على إغلاق الدائرة بإحكام دون أي تسرب.
المواصفات الفنية التي تهمك
يساعدك فهم الأرقام الموجودة خلف Z2S 10 على معرفة ما إذا كان يناسب نظامك أم لا. يتعامل هذا الصمام مع ضغوط تصل إلى 315 بار، وهو ما يغطي معظم التطبيقات الصناعية. تصل سعة التدفق إلى 120 لترًا في الدقيقة، وهي مناسبة للمحركات المتوسطة والكبيرة. يأتي ضغط التكسير في اتجاه التدفق الحر بأربعة خيارات: 1.5، 3، 6، أو 10 بار. يمكنك اختيار الإصدار بناءً على مقدار الضغط الخلفي الذي يحتاجه نظامك.
نطاق درجة الحرارة مهم أيضًا. تعمل أختام NBR القياسية من -30 درجة مئوية إلى +80 درجة مئوية، بينما تتعامل أختام FKM مع -20 درجة مئوية إلى +80 درجة مئوية ولكنها توفر توافقًا أفضل مع السوائل الهيدروليكية القابلة للتحلل. يزن الصمام حوالي 3 كجم ويمكن تركيبه في أي وضع، على الرغم من أن التكديس العمودي يعمل بشكل أفضل مع معظم التركيبات.
تعد نظافة السوائل أمرًا بالغ الأهمية للوحة شطيرة صمام الفحص Z2S 10. توصي الشركة المصنعة بمستوى نظافة ISO 4406 يبلغ 20/18/15 أو أفضل. يتسبب الزيت المتسخ في التصاق الأجزاء الداخلية مما يؤدي إلى حدوث خلل. تركيب الترشيح المناسب يمنع هذه المشاكل ويطيل عمر الصمام.
كيف تعمل العملية التجريبية
تعمل ميزة التشغيل التجريبي على تمييز هذا الصمام عن صمامات الفحص الأساسية. في الإعداد النموذجي، يمكنك توصيل المنفذ A1 بالمشغل الخاص بك والمنفذ A2 بصمام التحكم الاتجاهي. يتحرك التدفق بحرية من A1 إلى A2 عندما يتغلب الضغط على إعداد ضغط التكسير. ولكن عندما تحاول دفع السائل للخلف من A2 إلى A1، فإن المقعد الكروي يحجبه تمامًا.
لتحرير الضغط المحصور، يمكنك تطبيق الضغط الدليلي على المنفذ X. ويمكن أن يكون هذا الضغط التجريبي منخفضًا جدًا، وغالبًا ما يكون من 1.5 إلى 10 بار فقط حسب التكوين الخاص بك. يتحول بكرة التحكم، ويفتح صمام المقعد الكروي ميكانيكيًا. الآن يمكن للسائل أن يعود من جانب المحرك إلى الخلف من خلال الصمام. يمنع هذا التحرير المتحكم فيه الصدمات والضوضاء في الدائرة الهيدروليكية لديك.
ميزة الفتح المسبق في الإصدارات القياسية تعني أن الصمام يبدأ في الفتح قليلاً قبل وصول الضغط الطيار الكامل. يعمل هذا الإجراء التدريجي على تسهيل انتقال الضغط. تعمل بعض الإصدارات مثل SO41 على إلغاء الفتح المسبق للتطبيقات التي تريد فيها تحكمًا أكثر وضوحًا، على الرغم من أن هذا قد يؤدي إلى مزيد من الضوضاء أثناء التبديل.
تفاصيل التثبيت والتركيب
تركيب لوحة شطيرة صمام عدم الرجوع Z2S 10 يتبع معيار ISO 4401 للصمامات ذات الحجم 05. يستخدم نمط التثبيت أربعة براغي M6 مع عزم دوران يصل إلى 15.5 نيوتن متر. يجب أن تكون تشطيب السطح على لوحة التثبيت لديك 4 ميكرومتر أو أكثر سلاسة لمنع التسرب بعد الحلقات الدائرية.
عند تكديس المكونات، احسب طول الترباس بعناية. أنت بحاجة إلى المرور عبر جميع ألواح الساندويتش بالإضافة إلى الصمام الأساسي أو المشعب. تضيف Z2S 10 50 ملم إلى ارتفاع مجموعتك في التكوين القياسي. تتوافق وصلات المنافذ مع أنماط ISO القياسية، مما يجعلها متوافقة مع معظم المكونات الهيدروليكية الصناعية.
حلقات O تغلق جميع توصيلات المنفذ. يجب أن تكون متوافقة مع السائل الهيدروليكي الخاص بك. تستخدم أنظمة الزيوت المعدنية أختام NBR، بينما تحتاج الأنظمة التي تعمل بنظام HETG أو السوائل الأخرى القابلة للتحلل الحيوي إلى أختام FKM. يؤدي تركيب موانع تسرب تالفة أو خاطئة إلى حدوث مشاكل في التسرب والتلوث.
التطبيقات الشائعة في الصناعة
تستخدم الأدوات الآلية لوحة ساندويتش صمام الفحص Z2S 10 لتثبيت مواضع قطع العمل أثناء تغيير الأداة. بدون هذا الصمام، سوف تنجرف الأسطوانة الهيدروليكية بسبب تسرب الزيت، مما يؤدي إلى إتلاف الدقة. يتيح الإصدار التجريبي التحكم في الحركة عند استئناف دورة الماكينة.
تعتمد آلات القولبة بالحقن على هذه الصمامات للحفاظ على ضغط تثبيت القالب ثابتًا أثناء مرحلة التبريد. أي انخفاض في الضغط من شأنه أن يخلق أجزاء معيبة. يقوم Z2S 10 بقفل أسطوانة المشبك بقوة مع استخدام الحد الأدنى من الضغط التجريبي للتحرير بين الدورات.
تحتاج المكابس الهيدروليكية إلى تثبيت دقيق للموضع أثناء عمليات التشكيل متعددة الخطوات. تمنع لوحة ساندويتش صمام الفحص Z2S 10 الكبس من الزحف إلى الأسفل بين ضربات الضغط. يؤدي ذلك إلى تحسين جودة الأجزاء وسلامة المشغل من خلال القضاء على الحركة غير المتوقعة.
تستخدم معدات مناولة المواد مثل الرافعات الشوكية هذه الصمامات لمنع انخفاض الحمل في حالة فشل الخطوط الهيدروليكية. يسمح التصميم الذي يتم تشغيله بشكل تجريبي بالرفع والخفض العادي مع توفير قفل أمان في اتجاه حمل الحمولة.
رموز الطلب والمتغيرات
يستخدم Bosch Rexroth نظام كود محدد لسلسلة Z2S 10. التنسيق الأساسي هو Z2S 10 متبوعًا بأحرف وأرقام تشير إلى الميزات المحددة. الموضع الفارغ يعني أن كلا المنفذين A وB لهما وظيفة الحظر. الحرف A يعني كتل المنفذ A فقط، بينما يعني الحرف B كتل المنفذ B فقط.
الرقم بعد ذلك يشير إلى ضغط التكسير: 1 لـ 1.5 بار، 2 لـ 3 بار، 3 لـ 6 بار، و4 لـ 10 بار. ثم يأتي 3X يوضح سلسلة المكونات. يظهر الحرف V عندما تحل أختام FKM محل أختام NBR القياسية. تشير الرموز الإضافية مثل SO14 أو SO40 أو SO41 أو SO60 إلى ميزات خاصة مثل الحد من السكتة الدماغية أو منافذ التحكم الخارجية.
رقم الجزء الشائع هو R900407394 للإصدار القياسي مزدوج المنفذ مع ضغط تكسير يبلغ 1.5 بار. يحمل الإصدار أحادي المنفذ رقم R900407424. عندما تحتاج إلى أختام FKM للزيوت القابلة للتحلل، ابحث عن أرقام الأجزاء مثل R900407439.
توافق السوائل وصيانتها
تعمل لوحة ساندويتش صمام عدم الرجوع Z2S 10 مع معظم السوائل الهيدروليكية. تتعامل الإصدارات القياسية مع الزيوت المعدنية مثل HL وHLP وHVLP دون مشاكل. يتراوح نطاق اللزوجة من 2.8 إلى 500 ملليمتر مربع في الثانية، ويغطي كل شيء بدءًا من السوائل الهيدروليكية الرقيقة وحتى الزيوت السميكة في الظروف الباردة.
تتطلب السوائل القابلة للتحلل الحيوي الانتباه إلى مادة الختم. تعمل سوائل HFC مع أختام NBR، لكن زيوت HETG وHFDU تحتاج إلى أختام FKM لمنع التدهور. يؤدي استخدام مادة الختم الخاطئة إلى التورم أو التصلب أو التشقق، مما يسبب التسرب والتلوث.
تتضمن الصيانة الدورية فحص نظافة السائل الهيدروليكي واستبدال عناصر المرشح قبل تجاوزها. يظهر التلوث على شكل استجابة بطيئة للصمام أو فشل في التحرير عند تطبيق الضغط الطيار. إن أخذ عينات الزيت وتحليلها وفقًا لمعايير ISO 4406 يكشف عن المشكلات مبكرًا.
تعتمد فترات استبدال الختم على ظروف التشغيل. التشغيل بدرجة حرارة عالية أو السوائل العدوانية تقلل من عمر الختم. عند إعادة بناء الصمام، قم بمطابقة مادة الختم مع نوع السائل الخاص بك وافحص جميع الأجزاء الداخلية بحثًا عن التآكل أو التلف.
مقارنة الحلول البديلة
تقدم الشركات المصنعة الأخرى صمامات فحص يتم تشغيلها بشكل تجريبي، ولكن تصميم لوحة الساندويتش Z2S 10 له مزايا. توفر سلسلة Parker's CVS وظيفة مماثلة مع قدرة تدفق أعلى تصل إلى 150 لترًا في الدقيقة، ولكنها تفتقر إلى ميزة الفتح المسبق التي تسهل انتقالات الضغط في Z2S 10. تستخدم سلسلة Eaton's PVG أبعادًا أكثر إحكاما ولكنها توفر خيارات ضغط تكسير أقل.

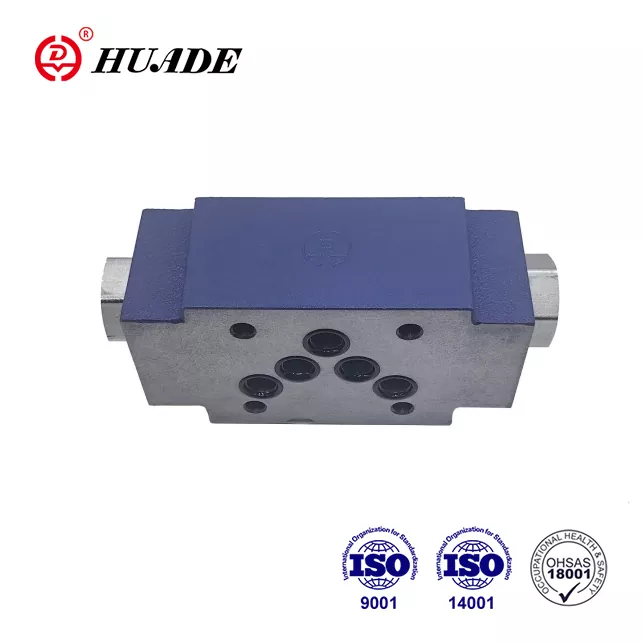

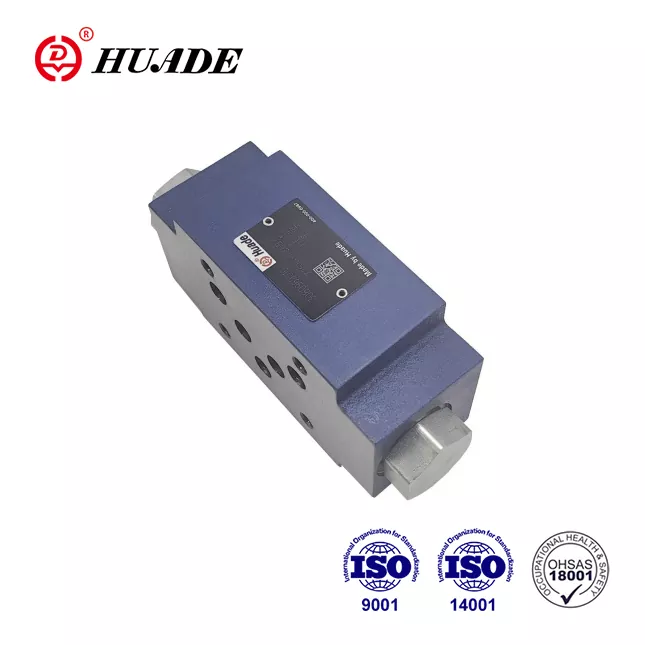

تنتج بعض الشركات المصنعة الآسيوية مثل Huade صمامات متوافقة مع Z2S 10 بأسعار أقل. تعمل هذه المنتجات بشكل مناسب في التطبيقات الأقل تطلبًا ولكنها قد لا تتوافق مع متانة Bosch Rexroth في البيئات القاسية أو مع الزيت الملوث. تثبت جودة المعادن والختم في المعدات الأصلية بشكل عام أنها أفضل على مدى عمر الخدمة الطويل.
إن صمامات الفحص البسيطة بدون التشغيل التجريبي تكلف أقل ويتم تركيبها بشكل أكثر إحكاما. ومع ذلك، فإنها لا تستطيع توفير تحرير متحكم فيه للضغط المحصور. هذا القيد يجعلها غير مناسبة للتطبيقات التي تحتاج فيها إلى تحريك المشغل في كلا الاتجاهين تحت السيطرة.
متطلبات الضغط الطيار
يساعدك فهم احتياجات الضغط التجريبي على تصميم دوائر موثوقة. تحتاج لوحة شطيرة صمام عدم الرجوع Z2S 10 إلى حوالي 1.5 إلى 10 بار فقط عند المنفذ التجريبي لفتحها بالكامل، اعتمادًا على الضغط والتدفق الرئيسي. يعني هذا المتطلب المنخفض أنه يمكنك في كثير من الأحيان الاستفادة من الضغط الدليلي من صمامات التحكم الموجودة دون إضافة دوائر معززة.
إن نسبة فتح التحكم التي تبلغ حوالي 1 إلى 11.5 بين المنطقة التجريبية ومنطقة القفاز الرئيسية تعطي هذا الضغط المضاعف المناسب. تخلق القوى التجريبية الصغيرة قوى فتح كبيرة على مقعد الكرة. تقلل هذه الكفاءة من استهلاك الطاقة وتوليد الحرارة في نظامك.
عندما ينخفض الضغط الدليلي إلى ما دون العتبة، يغلق الصمام على الفور. قوة الزنبرك تثبت الكرة بقوة على مقعدها. يمنع هذا الإغلاق السريع التدفق العكسي ولكنه قد يؤدي إلى ارتفاع الضغط إذا كانت الدائرة تفتقر إلى امتصاص الصدمات المناسب. إن إضافة مراكم صغيرة أو صمامات مقيدة يخفف من هذه العابرين.
اعتبارات تكامل النظام
يتطلب دمج لوحة ساندويتش صمام عدم الرجوع Z2S 10 في الدائرة الهيدروليكية التخطيط. يجب أن يقع الصمام بين صمام التحكم الاتجاهي والمشغل الموجود بالمنفذ الذي تريد قفله. تتصل الخطوط الدليلية بمنفذ العمل المقابل للصمام الاتجاهي، بحيث يصل الضغط الطيار تلقائيًا عند عكس الاتجاه.
تعتبر وصلات الخزان للتحكم في تصريف التخزين المؤقت مهمة. يوفر الإصدار SO60 منفذ T منفصلًا لتصريف القسم التجريبي إلى الخزان، مما يمنع تراكم الضغط الذي قد يتداخل مع تشغيل الصمام. يتم تصريف الإصدارات القياسية داخليًا من خلال الدائرة الرئيسية، والتي تعمل بشكل جيد في معظم التطبيقات ولكنها قد تسبب مشاكل في الدوائر المتخصصة.
عند استخدام صمامات Z2S 10 متعددة في نظام واحد، يحتاج كل صمام إلى إشارة تجريبية خاصة به. يمكن للمنافذ التجريبية المتقاطعة أن تخلق تفاعلات غير متوقعة حيث يؤثر فتح أحد الصمامات على صمام آخر. حافظ على استقلالية الدوائر التجريبية إلا إذا قمت بتصميمها خصيصًا للتشغيل المشترك.
استكشاف الأخطاء وإصلاحها المشاكل الشائعة
عندما تفشل لوحة شطيرة صمام عدم الرجوع Z2S 10 في الانسداد بشكل صحيح، يكون التلوث هو السبب المعتاد. تدخل جزيئات الأوساخ بين الكرة والمقعد، مما يخلق مسارًا للتسرب. يؤدي مسح النظام وتحسين الترشيح إلى إصلاح معظم الحالات. إذا استمر التسرب بعد التنظيف، فقد يكون هناك تلف في المقعد يتطلب الاستبدال.
غالبًا ما يعني الفشل في الفتح بالضغط الدليلي أن بكرة التحكم عالقة. يحدث هذا عندما يتراكم الورنيش من الزيت المحموم أو عندما يسبب تلوث الماء التآكل. يؤدي تفكيك الصمام وتنظيفه إلى استعادة الوظيفة، ولكن يجب عليك أيضًا معالجة السبب الجذري لحالة السائل الهيدروليكي لديك.
عادة ما تشير الضوضاء المفرطة أثناء الفتح إلى التجويف أو تغيرات الضغط السريعة. عادةً ما تمنع ميزة الفتح المسبق ذلك، لذا تشير الضوضاء إما إلى إصدار غير مفتوح مسبقًا أو أجزاء داخلية مهترئة تؤخر تسلسل الفتح. يساعد التحقق من الإصدار وفحص التآكل في تحديد الإصلاح المطلوب.
يمكن أن تشير الاستجابة البطيئة للإشارات التجريبية إلى انخفاض الضغط التجريبي أو تسرب داخلي حول بكرة التحكم. يؤكد قياس الضغط التجريبي عند مدخل الصمام ما إذا كانت دائرتك توفر إشارة كافية. يتطلب التسرب الداخلي إعادة بناء الصمام باستخدام موانع تسرب جديدة وفحص حالة تجويف البكرة.
التكلفة والتوافر
يختلف سعر لوحة شطيرة صمام الفحص Z2S 10 حسب المنطقة والمورد. تبلغ تكلفة صمامات Bosch Rexroth الأصلية من خلال الموزعين المعتمدين في المملكة المتحدة حوالي 605 جنيهًا إسترلينيًا قبل ضريبة القيمة المضافة للإصدارات القياسية. تختلف الأسعار في المناطق الأخرى بناءً على شبكات التوزيع المحلية ورسوم الاستيراد.
تكلفة الموردين البديلين والمنتجات المتوافقة أقل. قد تكون المعادلات المصنعة في آسيا أقل بنسبة 30 إلى 50 بالمائة من أسعار Bosch مع الحفاظ على جودة معقولة للتطبيقات الأقل أهمية. يؤدي الشراء من خلال منصات التوريد الصناعية مثل MISUMI أو الأسواق العامة مثل eBay في بعض الأحيان إلى الحصول على خصومات، على الرغم من أن التحقق من الأصالة يصبح أمرًا مهمًا.
تعتمد المهل الزمنية على ما إذا كان الموزعون يقومون بتخزين الإصدار المحدد الذي تحتاجه. يتم شحن المتغيرات الشائعة مثل الإصدار المزدوج المنفذ 1.5 بار بسرعة من المخزون. قد تتطلب التكوينات غير العادية ذات الخيارات الخاصة طلبات المصنع مع وقت تسليم يصل إلى عدة أسابيع. إن التخطيط المسبق والحفاظ على قطع الغيار للآلات المهمة يمنع التوقف عن العمل المكلف.
الاتجاهات البيئية والمستقبلية
تستخدم المعدات الهيدروليكية بشكل متزايد السوائل القابلة للتحلل لتقليل التأثير البيئي الناتج عن الانسكابات والتسربات. تتكيف لوحة شطيرة صمام عدم الرجوع Z2S 10 مع هذا الاتجاه من خلال خيارات ختم FKM المتوافقة مع HETG والسوائل الحيوية الأخرى. يتيح لك هذا التوافق الترقية إلى المكونات الهيدروليكية الصديقة للبيئة دون استبدال جميع صماماتك.
تدفع لوائح الانبعاثات الأكثر صرامة إلى إحكام أفضل في الأنظمة الهيدروليكية. يساعد منع التسرب الصفري في Z2S 10 الآلات على تلبية هذه المعايير. تستفيد المعدات التي تعمل في البيئات الحساسة مثل تجهيز الأغذية أو الغرف النظيفة بشكل خاص من الختم الموثوق الذي يوفره هذا الصمام.
قد تؤدي التطورات المستقبلية إلى المراقبة الإلكترونية للصمامات الهيدروليكية. يمكن أن تتكامل أجهزة الاستشعار التي تكتشف ضغط الدليل أو معدل التدفق أو موضع الصمام مع أنظمة التحكم في الماكينة. في حين أن التصميم الأساسي لـ Z2S 10 يظل ميكانيكيًا بحتًا، فإن هذه الإضافات ستمكن من إجراء الصيانة التنبؤية وتحسين النظام بشكل أفضل.
اتخاذ القرار الصحيح
يعد اختيار لوحة شطيرة صمام الفحص Z2S 10 أمرًا منطقيًا عندما تحتاج إلى ضغط موثوق به في حزمة مدمجة. يوفر تركيب لوحة الساندويتش المساحة ويقلل من نقاط التسرب المحتملة مقارنة بتركيبات الصمامات المضمنة. يمنحك التشغيل التجريبي تحريرًا متحكمًا بدون دوائر إضافية معقدة.
ضع في اعتبارك مستويات الضغط ومتطلبات التدفق ونوع السائل عند الطلب. قم بمطابقة ضغط التكسير مع احتياجات نظامك، مع تحقيق التوازن بين المقاومة المنخفضة في التدفق الحر والتحميل المسبق المناسب للجلوس الثابت. اختر أختام FKM إذا كنت تستخدم أي شيء آخر غير الزيوت المعدنية لضمان عمر طويل للختم.
يعمل Z2S 10 بشكل أفضل في الأنظمة ذات النظافة الجيدة للسوائل والصيانة الدورية. إذا كانت العملية الخاصة بك تميل إلى إهمال الصيانة أو الظروف شديدة الاتساخ، فقد يواجه الصمام مشكلات في الموثوقية. في تلك الحالات، قد تعمل التصميمات الأكثر قوة ذات الخلوصات الأكبر بشكل أفضل على الرغم من ارتفاع معدلات التسرب.
بالنسبة لمعظم التطبيقات الهيدروليكية الصناعية التي تتطلب تثبيت الموضع والتحرير المتحكم فيه، توفر لوحة ساندويتش صمام الفحص Z2S 10 أداءً موثوقًا وبتكلفة معقولة. إن سجله الطويل وتوافره الواسع يجعله خيارًا آمنًا للتصميمات الجديدة والتطبيقات البديلة على حدٍ سواء.
