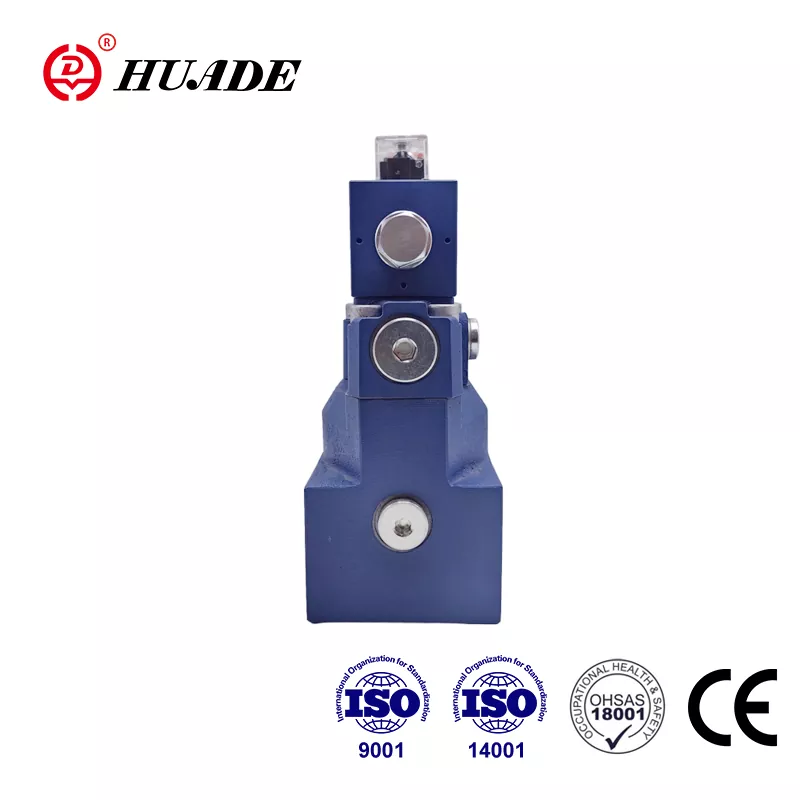

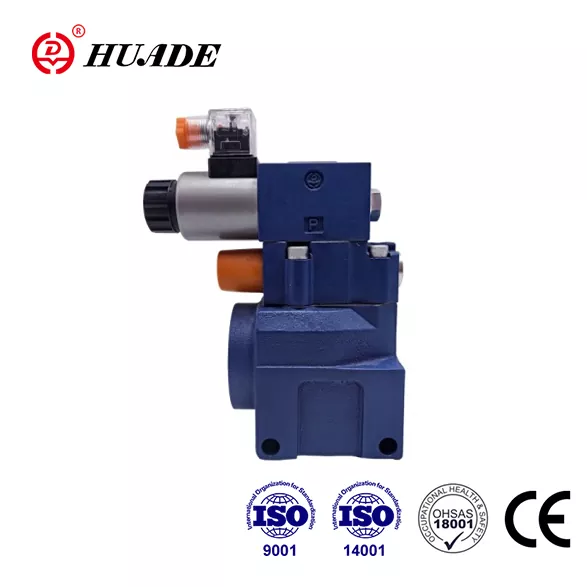

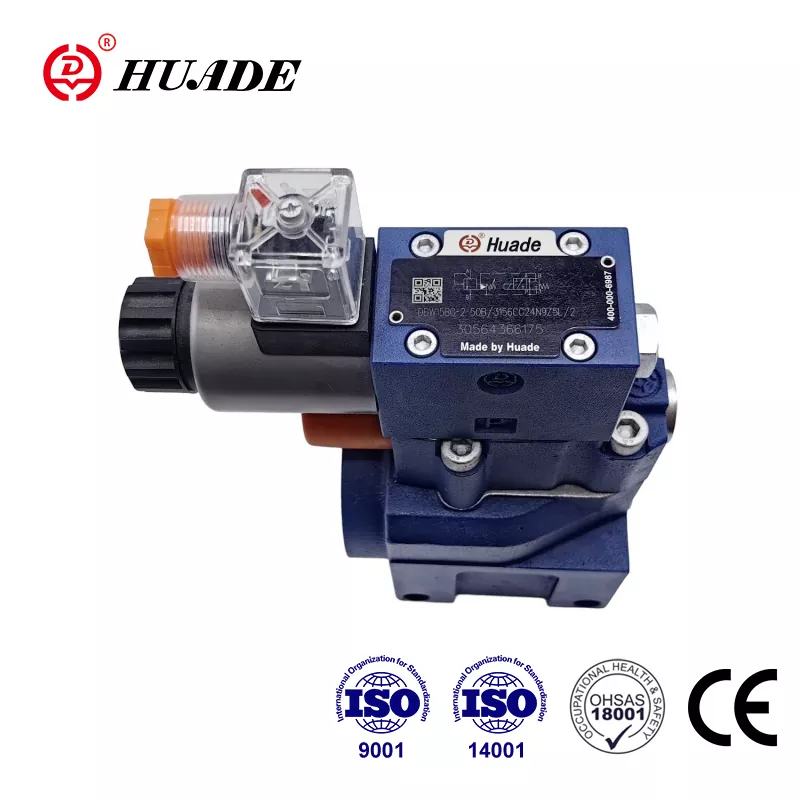

يعتبر صمام تخفيف الضغط Huade® DBW 10 أكثر متانة مقارنة بالمنتجات المماثلة الأخرى. والسبب هو أن Huade Hydraulic كان لها تعاون طويل الأمد مع Rexroth. يمكن أن يحل النوع DBW 10 محل نفس السلسلة من الصمامات التي تقدمها شركة Rexroth. من أجل توفير المنتجات الهيدروليكية، قدم المصنع 750 من معدات الإنتاج المتقدمة من جميع أنحاء العالم. يولي المصنع المزيد من الاهتمام للتطبيق العملي للمنتجات ويلتزم بتزويد العملاء بصمامات هيدروليكية بأسعار معقولة. لقد حصلت جميع فروع المصنع على شهادة ISO9001 وISO14001 وOH SAS18001. تتمتع العلامة التجارية Huade® بسمعة عالية في الصين. نظرًا للجودة الموثوقة والأداء المستقر، تُستخدم صمامات الضغط Huade® على نطاق واسع في آلات الهندسة والبناء والصناعة العسكرية وغيرها من المجالات.
|
عام |
|||||||
|
تثبيت |
خياري |
||||||
|
وزن |
DB10 |
DB15 |
DB20 |
DB25 |
DB30 |
||
|
لوحة فرعية |
ديسيبل (كجم) |
2.6 |
- |
3.5 |
- |
4.4 |
|
|
ديسيبل دبليو (كجم) |
3.8 |
- |
4.7 |
- |
5.6 |
||
|
دي بي سي (كجم) |
1.2 (اكتب DBW أضف 1.2 كجم |
||||||
|
DBC10 أو 30 (كجم) |
1.5 (DBWC10 أو 30 أضف 1.2 كجم) |
||||||
|
مترابطة |
ديسيبل..ز. (كجم) |
5.3 |
5.2 |
5.1 |
5.0 |
4.8 |
|
|
دي بي دبليو.. جي. (كجم) |
6.5 |
6.4 |
6.3 |
6.2 |
6.0 |
||
|
البيانات الفنية للصمامات الاتجاهية |
انظر WE6.../... |
||||||
|
البيانات الفنية الهيدروليكية |
|||||||
|
الحد الأقصى لضغط التشغيل في المنافذ A.B. X (ميجا باسكال) |
ما يصل إلى 35.0 |
||||||
|
الحد الأقصى للضغط الخلفي |
ديسيبل (ميغاباسكال) |
ما يصل إلى 31.5 |
|||||
|
DBW.6A.(الملفات اللولبية القياسية) (MPa) |
التيار المتناوب (تيار مستمر)10.0 التيار المتناوب (تيار مستمر)16.0 |
||||||
|
DBW.6B.(ملفات لولبية عالية الطاقة) (MPa) |
التيار المتناوب (تيار مستمر) 16.0 |
||||||
|
ضغط قابل للتسوية |
الحد الأدنى (ميغاباسكال) |
يعتمد على التدفق (انظر المنحنيات المميزة) |
|||||
|
الحد الأقصى (ميغاباسكال) |
الحد الأقصى 5.0، 10.0، 20.0، 31.5، 35.0 |
||||||
|
الحد الأقصى للتدفق |
DB10 |
DB15 |
DB20 |
DB25 |
DB30 |
||
|
تركيب اللوحة الفرعية (لتر / دقيقة) |
250 |
- |
500 |
- |
650 |
||
|
اتصالات مترابطة (لتر / دقيقة) |
250 |
500 |
500 |
500 |
650 |
||
|
سائل الضغط |
الزيوت المعدنية (لختم NBR) أو إستر الفوسفات (لختم FPM) |
||||||
|
نطاق درجة حرارة سائل الضغط (°C) |
-30 إلى +80 |
||||||
|
نطاق اللزوجة (مم ²/ثانية) |
10 إلى 800 |
||||||
|
درجة التلوث |
ناس 1638 فئة 9 |
||||||
سمات:
◀ تركيب اللوحة الفرعية
◀ نمط النقل إلى DIN 24 340، النموذج E، ISO 6264 وCETOP - RP 121H
◀ توصيل الأنابيب
◀ أدخل الاتصال
◀ ثلاثة عناصر تعديل:
. مقبض دوار
. عرافة. برغي الرأس مع غطاء واقي
. مقبض دوار قابل للقفل مع مقياس
◀ يعمل الملف اللولبي على التفريغ عبر صمام بكرة اتجاهي مدمج
طلب:
تُستخدم صمامات تخفيف الضغط DBW 10 للحد من ضغط التحكم وتفريغه بواسطة الملف اللولبي.
عام
صمامات الضغط DBW هي صمامات تخفيف الضغط التي يتم تشغيلها بشكل تجريبي.
تتكون صمامات تخفيف الضغط (DB) بشكل أساسي من الصمام الرئيسي (1) مع مجموعة البكرة الرئيسية (3) وصمام التشغيل الدليلي (2) مع عنصر ضبط الضغط.
صمام تخفيف الضغط من النوع DB
يعمل الضغط الموجود في المنفذ A على التخزين المؤقت الرئيسي (3). وفي الوقت نفسه، يتم الضغط عبر خطوط التحكم (6) و(7)، المزودة بفتحات (4) و(5)، على الجانب المحمل بنابض من البكرة الرئيسية (3) وعند الكرة (8). ) في صمام التحكم الطيار (2). إذا تجاوز الضغط في المنفذ A الصمام المضبوط عند الزنبرك (9)، تنفتح الكرة (8) على الزنبرك (9).
تأتي الإشارة الخاصة بذلك داخليًا عبر خطوط التحكم (10) و(6) من المنفذ A. يتدفق الآن مائع الضغط الموجود على الجانب المحمل بنابض من البكرة الرئيسية (3) عبر خط التحكم (7)، وتجويف الفتحة (11) ) والكرة (8) في غرفة الزنبرك (12). في النوع DB...50B/...يتدفق داخلياً عبر خط التحكم (13) إلى الخزان، أو في النوع DB..50/..Y..خارجياً عبر خط التحكم (14). بسبب الفتحات (4) و (5)، يحدث انخفاض في الضغط عند التخزين المؤقت الرئيسي (3)، ويكون الاتصال من المنفذ A إلى المنفذ B مفتوحًا. الآن يتدفق مائع الضغط من المنفذ A إلى المنفذ B مع الحفاظ على ضغط التشغيل المحدد.
يمكن تفريغ صمام تخفيف الضغط أو تحويله إلى ضغط مختلف (مرحلة الضغط الثانية) عبر المنفذ "X" (15).
صمام تخفيف الضغط من نوع DBW
وظيفة هذا الصمام هي في الأساس نفس وظيفة الصمام من النوع DB
ومع ذلك، يتم التفريغ في التخزين المؤقت الرئيسي (3)، عن طريق تشغيل صمام الاتجاه المدمج (16).
هيكل DBW...50B
رمز DBW...50B
1. يجب تصفية السائل. الحد الأدنى لصفاء الفلتر هو 20 درجة مئوية.
2. يجب أن يكون الخزان محكم الغلق ويجب تركيب فلتر هواء على مدخل الهواء.
3.المنتجات بدون لوحة فرعية عند مغادرة المصنع، إذا كنت في حاجة إليها، يرجى الطلب خصيصًا.
4. يجب أن تكون براغي تثبيت الصمامات ذات مستوى عالي الكثافة (الفئة 10.9). يرجى تحديدها واستخدامها وفقًا للمعلمة المدرجة في نموذج الكتاب.
5. يشترط أن تكون خشونة السطح المرتبط بالصمام خشونة السطح 0.8.
6. مطلوب الانتهاء من سطح قطعة التزاوج إلى 0.01/100 مم.
