تعتبر مجموعة Beijing Huade Hydraulic Industrial Group شركة مشهورة مملوكة للدولة متخصصة في تصميم، تصنيع، وخدمة المنتجات والمعدات الهيدروليكية. يمكن لصمام تخفيف DBWT أن يحل محل المنتجات التي تقدمها Rexroth®. لقد اجتاز المصنع ISO9001 وISO14001 وOH SAS18001. لدى Huade Hydraulic نظام فحص جيد لضمان الجودة العالية للصمامات الهيدروليكية. يقوم المصنع بتشغيل أكثر من 750 قطعة من معدات الإنتاج المتقدمة المستوردة من جميع أنحاء العالم. سيتم تعبئة كل صمام ضغط في أكياس بلاستيكية مقاومة للماء وكرتون قياسي، مع علامات مكافحة التزييف المرفقة. تُستخدم المنتجات الهيدروليكية Huade® على نطاق واسع في الصناعة العسكرية لتعزيز تحديث المعدات الدفاعية.
|
مقاس |
6 |
8،10 |
15、20 |
25、30 |
|
|
التشغيل |
ميناء ص |
40 |
63 |
40 |
31.5 |
|
ميناء ت |
31.5 |
||||
|
التدفق (لتر/دقيقة) |
50 |
120 |
250 |
350 |
|
|
سائل الضغط |
الزيوت المعدنية (لختم NBR)، أو |
||||
|
سائل الضغط |
-30～+80 |
||||
|
نطاق اللزوجة (مم ²/ثانية) |
10～800 |
||||
سمات:

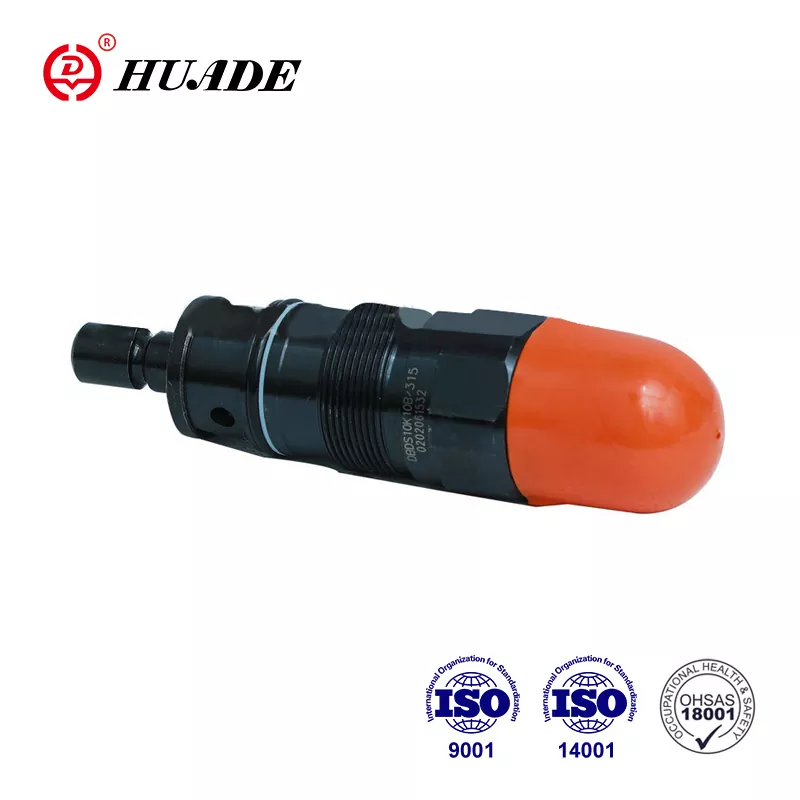

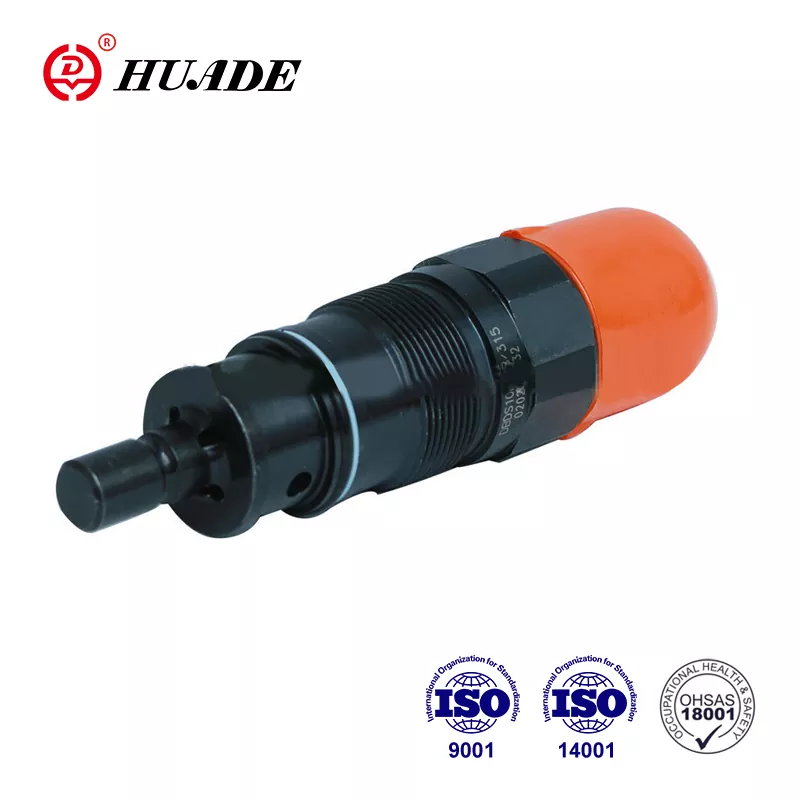

◀ كصمام خرطوشة
◀ للتوصيلات الملولبة

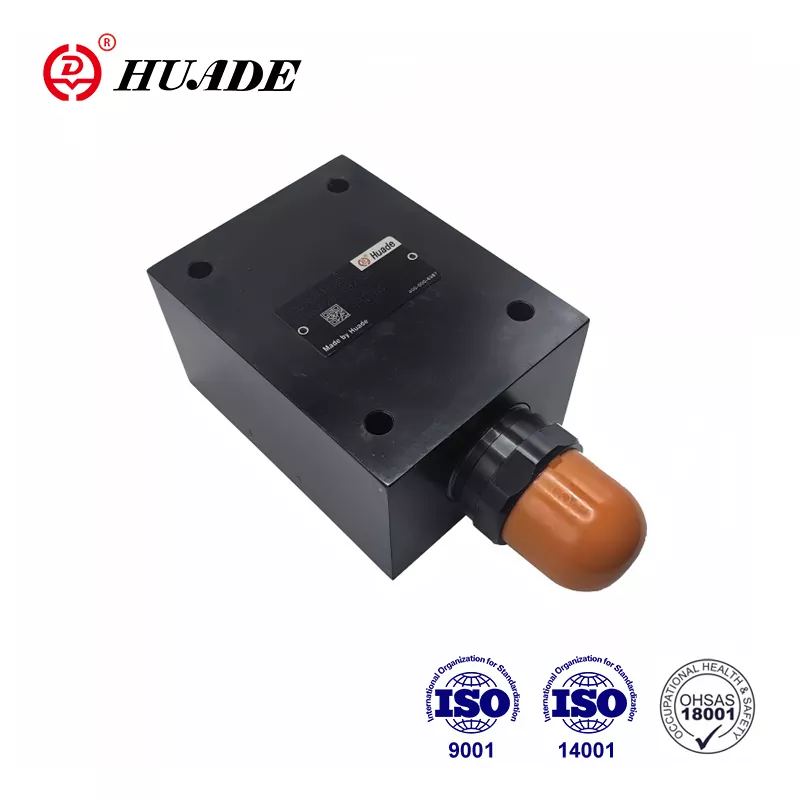

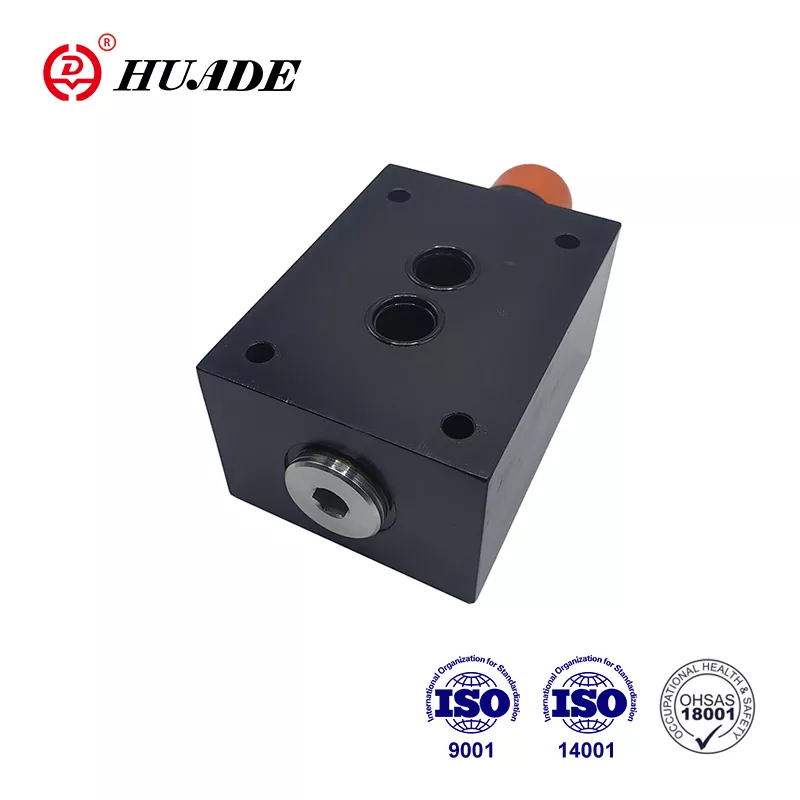

◀ لتركيب اللوحة الفرعية
◀ 3 عناصر لضبط الضغط، اختيارية:
· مقبض دوار
·.عرافة. برغي الرأس مع غطاء واقي
· مقبض دوار قابل للقفل بمقياس
طلب:
صمامات تخفيف الضغط DBD هي صمامات قفازية تعمل بشكل مباشر.
يتم استخدامها للحد من الضغط في النظام الهيدروليكي.
تتكون الصمامات بشكل أساسي من جلبة (1)، زنبرك (2)، قفاز مع بكرة تخميد (4) (مراحل ضغط 2.5 إلى 40 ميجا باسكال) أو كرة (4) (مرحلة ضغط 63 ميجا باسكال) وعنصر الضبط (3). ضبط ضغط النظام متغير بشكل لا نهائي من خلال عنصر الضبط (3). يقوم الزنبرك (2) بدفع القفاز (4) إلى المقعد. القناة P متصلة بالنظام. يتم تطبيق الضغط الموجود في النظام على منطقة القفاز (أو الكرة).
إذا ارتفع الضغط في القناة P فوق الصمام الموجود عند الزنبرك (2)، فإن القفاز (4) ينفتح مقابل الزنبرك (2). يتدفق الآن مائع الضغط من القناة P إلى القناة T. ويقتصر شوط القفاز (4) بواسطة دبوس. ومن أجل الحفاظ على إعدادات ضغط جيدة على نطاق الضغط بأكمله، يتم تقسيم نطاق الضغط إلى 7 مراحل ضغط. ضغط واحد تتوافق المرحلة مع زنبرك معين للحد الأقصى لضغط التشغيل الذي يمكن ضبطه معه.
هيكل ورموز صمام تخفيف الضغط DBD
رموز DBD
1. يجب تصفية السائل. الحد الأدنى لصفاء الفلتر هو 20 درجة مئوية.
2. يجب أن يكون الخزان محكم الغلق ويجب تركيب فلتر هواء على مدخل الهواء.
3.المنتجات بدون لوحة فرعية عند مغادرة المصنع، إذا كنت في حاجة إليها، يرجى الطلب خصيصًا.
4. يجب أن تكون براغي تثبيت الصمامات ذات مستوى عالي الكثافة (الفئة 10.9). يرجى تحديدها واستخدامها وفقًا للمعلمة المدرجة في نموذج الكتاب.
5. يشترط أن تكون خشونة السطح المرتبط بالصمام خشونة السطح 0.8.
6. مطلوب الانتهاء من سطح قطعة التزاوج إلى 0.01/100 مم.
