الطيار يعمل صمام الفحص SV
  • الطيار يعمل صمام الفحص SVالطيار يعمل صمام الفحص SV
  • الطيار يعمل صمام الفحص SVالطيار يعمل صمام الفحص SV
  • الطيار يعمل صمام الفحص SVالطيار يعمل صمام الفحص SV
  • الطيار يعمل صمام الفحص SVالطيار يعمل صمام الفحص SV

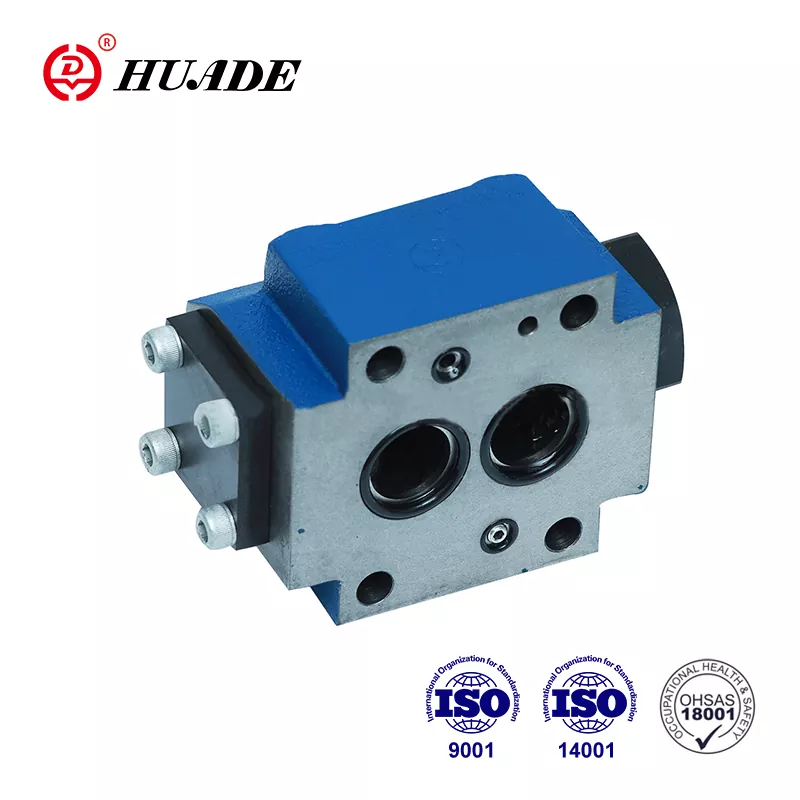

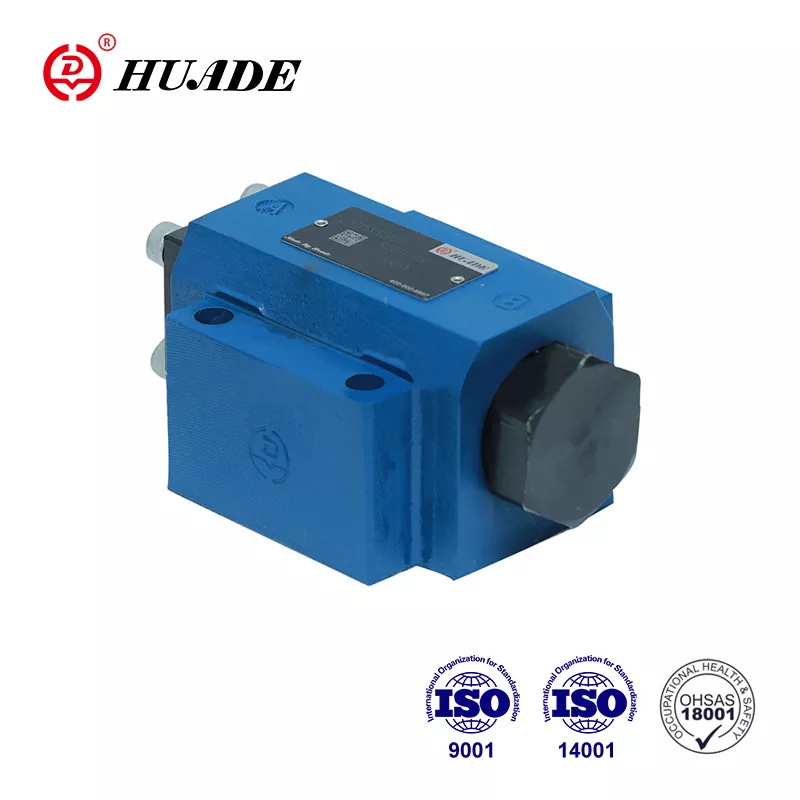

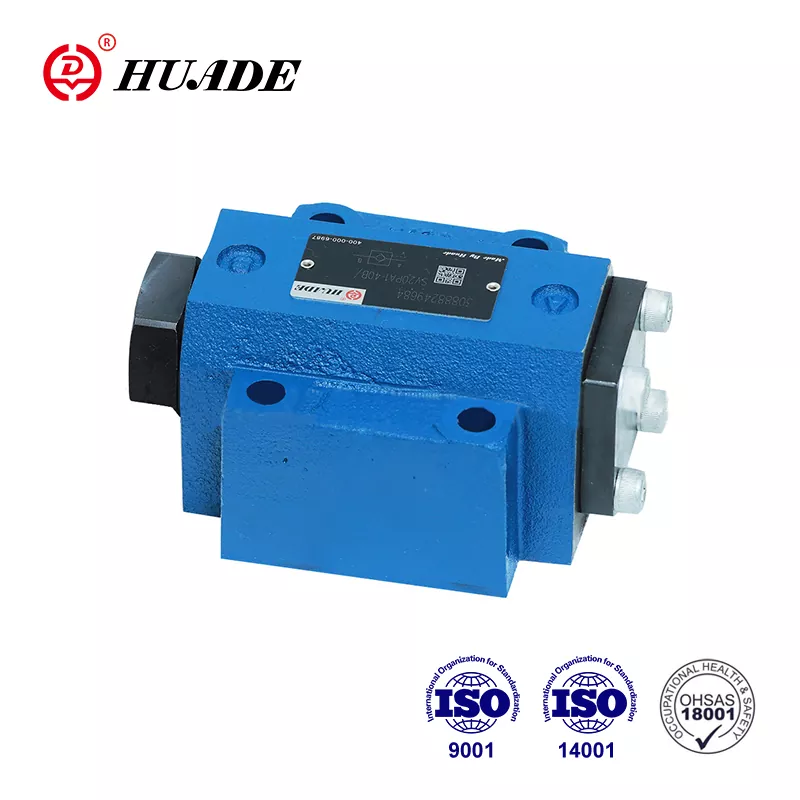

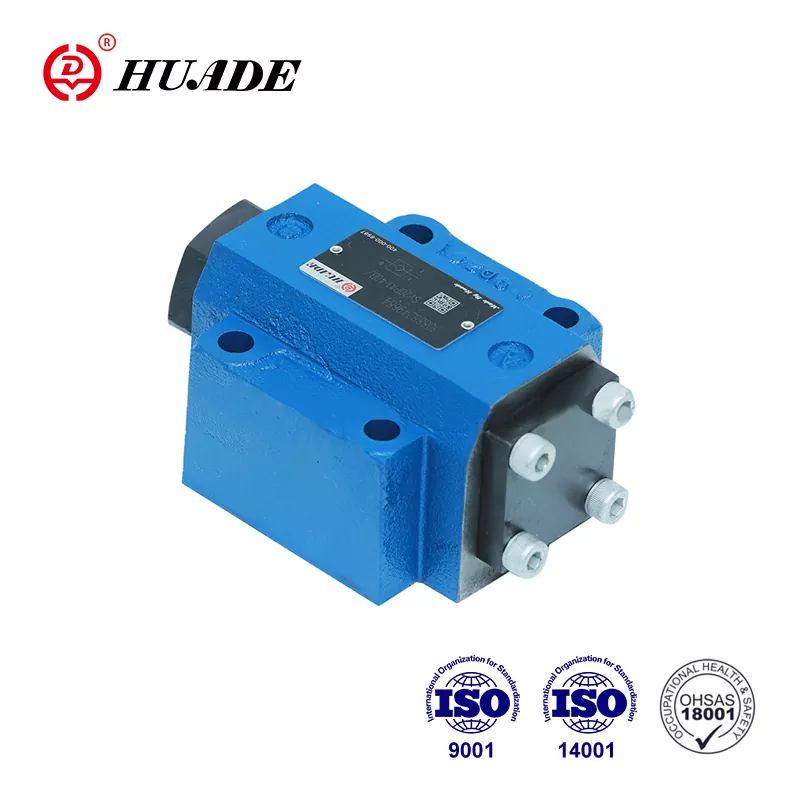

الطيار يعمل صمام الفحص SV

أعمال Huafilter الرئيسية هي توفير صمامات الاتجاه الهيدروليكية Huade® وإصلاح الأنظمة الهيدروليكية لسنوات عديدة في الصين. لقد أصبحنا هي الشركة الوحيدة التي يتم التصريح بها في الخارج في مجموعة بكين هود الصناعية الهيدروليكية في عام 2023. صمامات الشيكات لدينا دائمًا تأتي إلى المعايير الدولية. نحن على يقين من أن جودة صمام فحص الطيار الذي يتم تشغيله يتوافق مع احتياجات العملاء. نحن نقدم خدمة جيدة بعد البيع مع المهندسين ذوي الخبرة الذين يقدمون الدعم الفني في الوقت المناسب. اتصل بنا للحصول على منتجات هيدروليكية فعالة من حيث التكلفة وموثوقة وخدمات من الدرجة الأولى.

بعد إنشاء هود ، تعاونت مع Rexroth مرتين. Huade® Check Valve SV هي بدائل بأسعار معقولة لنفس سلسلة منتجات Rexroth. إنها تنافسية مع منتجات معروفة ذات جودة جيدة وسعر أقل. مرت المصنع ISO9001 و ISO14001 و OH SAS18001. إنها علامة تجارية وطنية معروفة في الصين. في غضون فترة الضمان ، يكون الإصلاح مجانيًا. تخضع جميع صمامات التحقق من اختبارات صارمة قبل مغادرة المصنع لضمان أداء متفوق ومستقر. تستخدم الصمامات الهيدروليكية Huade® على نطاق واسع في الصناعة العسكرية والمجالات الأخرى بسبب الأداء المتفوق.

معلمة المنتج من الطيار الذي يتم تشغيله صمام صمام SV

البيانات الفنية

أسلوب

10

16

20

25

30

وزن

تصاعد اللوحات الفرعية (كجم)

1.8

-

4.7

-

7.8

اتصال الخيوط (كجم)

2.1

5.4

5.4

10

10

موضع التثبيت (MPA)

خياري

اتجاه التدفق (MPA)

من A إلى B مجانًا ، من B إلى B من خلال الفتح

ضغط التشغيل ، كحد أقصى (MPA)

0.5 ~ 315

ضغط التحكم ، ماكس (MPA)

0.5 ~ 315

وحدة التحكم في وحدة التحكم -Port X (CM3)

2.5

10.8

10.8

19.27

19.27

مناطق التحكم -REA A1 (CM3)

1.3

3.46

3.46

5.72

5.72

-REA A2 (CM3)

0.33

0.7

0.7

1.33

1.33

-REA A3 (CM3)

3.8

10.17

10.17

16.61

16.61

-REA A4 (CM3)

0.79

1.13

1.54

1.54

سائل الضغط

الزيوت المعدنية (لختم NBR) أو استر الفوسفات (لختم FPM)

نطاق درجة حرارة سائل الضغط (℃)

-30 ~+80

نطاق اللزوجة (mm2/s)

2.8 إلى 500


ميزة المنتج وتطبيق الطيار الذي يتم تشغيله صمام صمام SV

سمات:

▶ تحقق من الصمام الذي يتحكم فيه السائل

▶ لتصاعد الصفيحات الفرعية ، نمط التثبيت إلى DIN 24 340

▶ الصفيحة الفرعية أو الاتصال المسمار الملولب

▶ مع أو بدون منفذ تسرب

▶ مع أو بدون فتح مسبق

▶ اكتب مع الضغط المسبق ، فك الضغط المبلل

▶ 4 ضغوط فتح

▶ Porting Pattem to DIN 24 340 FOM A ، 1SO 4401 و CETOP- RP 121H


طلب:

يتم استخدام صمامات فحص الطيار التي يتم تشغيلها SV لعزل دوائر التشغيل تحت الضغط ، كحماية ضد خفض الحمل عند حدوث كسر في الخط أو ضد حركات الزحف من المحركات المقفلة هيدروليكيًا.

الوظائف ، القسم ، رموز الطيار الذي يعمل صمام الفحص SV

تحقق من صمامات SV هي صمامات فحص تجريبية هيدروليكية في تصميم نوع poppet والتي يمكن فتحها للسماح منخفضة في أي من الاتجاهين.

تتكون هذه الصمامات في الأساس من الإسكان (1) ، poppet (2) ، ربيع الضغط (3) ، بكرة التحكم (4) بالإضافة إلى فتح ما قبل فتحة ، مثل صمام البوبريت الكرة (5) ، اختياريًا.

يتيح الصمام التدفق الحر من A إلى B ، في الاتجاه العداد ، يتم الاحتفاظ بالشكل (2) على مقعده بواسطة ضغط النظام ، بالإضافة إلى قوة الربيع.

من خلال اتصال الضغط في منفذ التحكم X ، يتم نقل مكبس التحكم (4) إلى اليمين. هذا يدفع poppet (2) من المقعد. الآن قد يكون للصمام أيضًا تدفق من B إلى A.

من أجل ضمان الفتح المناسب للصمام عبر مكبس التحكم (4) من الضروري وجود حد أدنى لضغط التحكم.

اكتب SV..A .. (مع الافتتاح المسبق ، القسم 1)

هذا الصمام لديه قبل الافتتاح الإضافي. من خلال اتصال الضغط في منفذ التحكم X ، يتم دفع مكبس التحكم (4) إلى اليمين.

هذا يدفع الكرة أولاً (5) ثم poppet (2) من المقعد. الآن قد يكون للصمام أيضًا تدفق من B إلى A. بسبب الافتتاح المسبق ، هناك تخفيف رطب للسائل تحت الضغط. من خلال هذا الصدمات المحتملة يتم تجنب الصدمات


رمز SV


عرض cutaway لفحص نوع صمام SV. .PA

(بدون منفذ تسرب ، مع الافتتاح المسبق)

الكلمات الساخنة: يقوم الطيار بتشغيل Valve SV ، الصين ، الشركة المصنعة ، المورد ، المصنع ، الجملة ، السعر المنخفض ، الجودة ، دائمة
