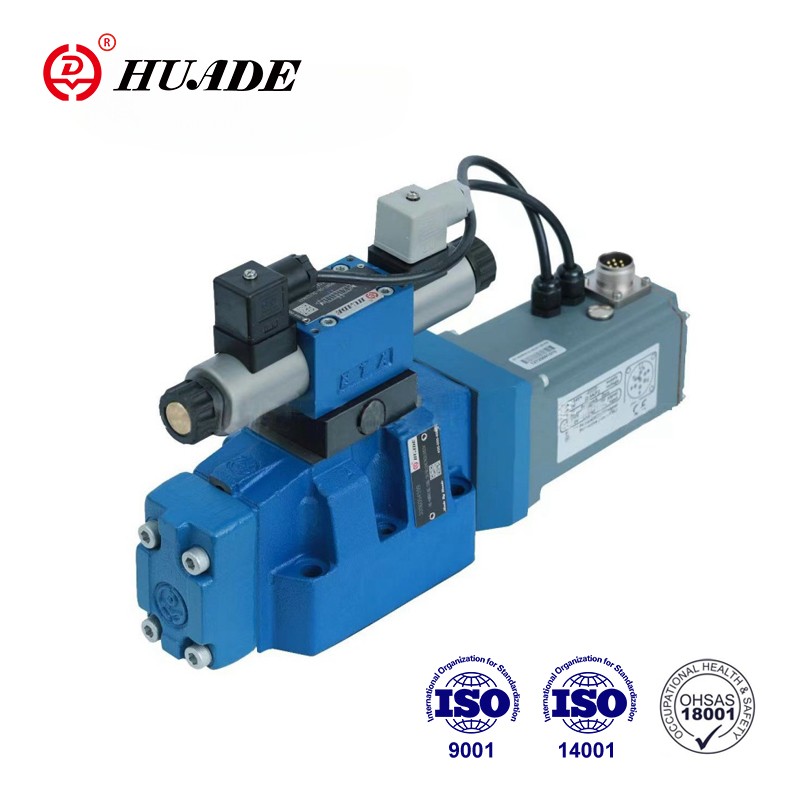

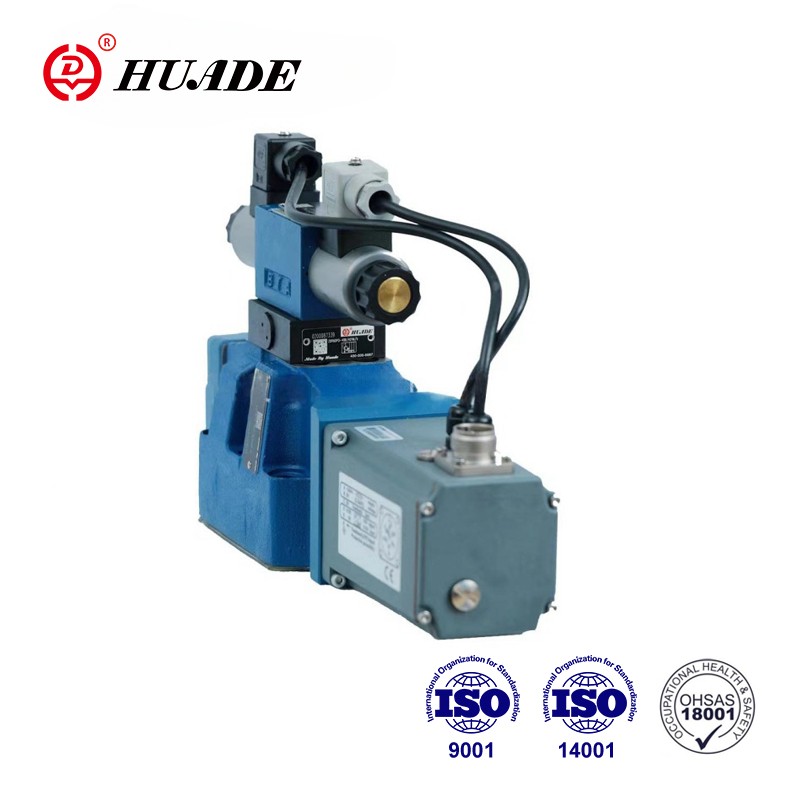

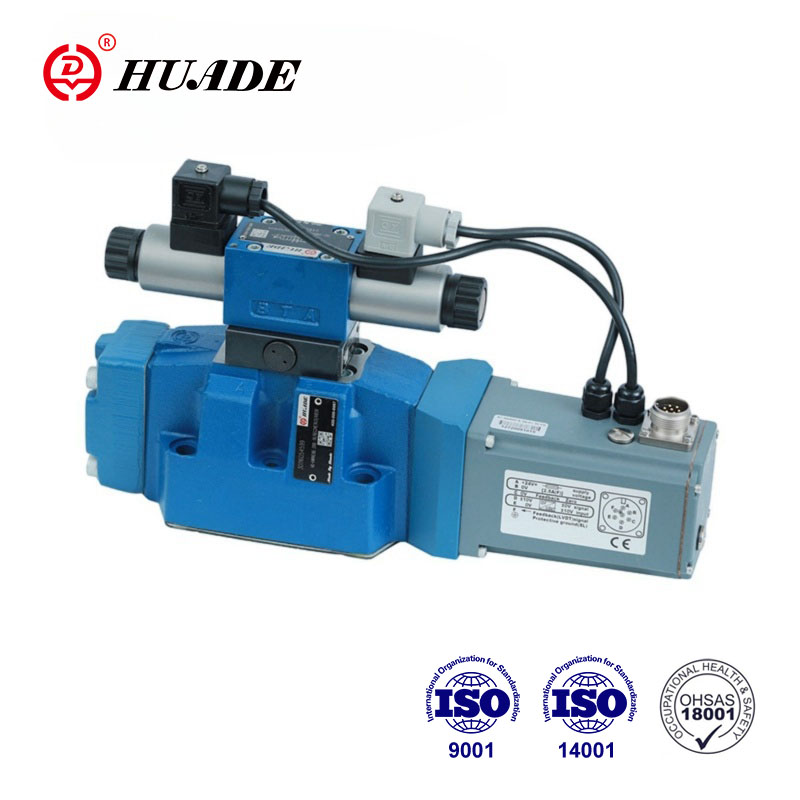

الصمامات من النوع 4Wrke هي صمامات اتجاهية متناسبة من مرحلتين. يتحكمون في اتجاه التدفق والحجم. المرحلة الرئيسية هي التحكم في الموقف بحيث يكون وضع التخزين المؤقت للسيطرة مستقلاً عن قوى التدفق أيضًا في حالة التدفقات الأكبر. بعد إدخال التكنولوجيا والبحث والتطوير المستقل ، فإن منتجات Huade Brand Pertional Valve لها أداء مستقر وجودة عالية.
| هيدروليكي | |||||
| مقاس | 10 | 16 | 25 | 32 | |
| ضغط التشغيل | إمدادات الزيت التجريبي (MPA) | 2.5 ~ 31.5 | |||
| الصمام الرئيسي ، المنافذ P ، A ، B (MPA) | 31.5 | 35 | 35 | 35 | |
| عودة ضغط (MPA) | استنزاف الزيت التجريبي ، خارجي | 31.5 | 25 | 25 | 25 |
| استنزاف الزيت التجريبي ، داخلي | ＜ 1 | ||||
| ميناء ذ | ＜ 1 | ||||
| التدفق الاسمي Q ± 10 ٪ في △ p = 1mp (l/min) | 25 50 90 | 125 180 | 220 350 | 400 600 | |
| تدفق الصمام الرئيسي (الحد الأقصى المسموح به) (L/دقيقة) | 170 | 460 | 870 | 1600 | |
| تدفق الزيت التجريبي في المنفذ X أو Y مع شكل خطوة من إشارة الدخل من 0 إلى 100 ٪ (ل/دقيقة) | 4.1 | 8.5 | 11.7 | 13.0 | |
| التباطؤ (٪) | ≤1 | ||||
| حساسية الاستجابة (٪) | ≤0.5 | ||||
| تصفية الدقة (ميكرون) | ≤20 | ||||
| سائل الضغط | استرات الفوسفات المعدنية | ||||
| اللزوجة المتوسطة (mm2/s) | 20 ~ 380 | ||||
| نطاق درجة حرارة سائل الضغط (℃) | -20 ~ 70 | ||||
| الوزن (كجم) | 8.7 | 11.2 | 16.8 | 31.5 | |
| البيانات الكهربائية | |
| حماية الصمام إلى DIN 40 050 | IP65 |
| نوع الجهد | العاصمة |
| نوع الإشارة | التناظرية |
| السلطة ، ماكس (ث) | 72 (متوسط = 24 واط) |
| الاتصال الكهربائي | مع المكونات المكونة إلى E DIN 43 563-AM6 |
| موصل المكونات إلى E DIN 43 563-BF6-3 | |
| السيطرة على الإلكترونيات | مدمج في الصمام |
سمات:
▶ قام الطيار بتشغيل صمام اتجاهي متناسق على مرحلتين مع ردود الفعل في الموضع الكهربائي من التخزين المؤقت للتحكم الرئيسي والإلكترونيات المتكاملة (OBE) ؛
▶ التحكم في اتجاه التدفق وحجم التدفق
▶ العملية عن طريق الملف اللولبي النسبي
▶ تصاعد الصفيحة: نمط النقل وفقًا لـ IS0 4401
▶ التخزين المؤقت للسيطرة الرئيسية التي تركز على الربيع
▶ ردود الفعل الموضع الكهربائي
▶ صمام التحكم التجريبي: صمام اتجاه نسبي أحادي المراحل
▶ المرحلة الرئيسية مع التحكم في الموضع
طلب:
يتم استخدام صمام الاتجاه النسبي 4Wrke-3x للتحكم في الاتجاه والتدفق.
تتكون الصمامات بشكل أساسي من صمام التحكم التجريبي (1) ، والسكن (8) ، وكتبة التحكم الرئيسية (7) ، والأغطية (5 و 6) ، ويندبون تركز (4) ، ومحول محول الموضع الاستقرائي (9) ، وصمام تقليل الضغط (3). إذا لم تكن هناك إشارة إدخال ، فسيتم الاحتفاظ بكرة التحكم الرئيسية (7) في الوضع المركزي من خلال الربيع المركزي (4). كل من تغيير موضع التخزين المؤقت للتحكم الرئيسي (7) وتغيير قيمة الأوامر عند تلخيص الوصل من مكبر الصوت يخلق جهد تفاضلي. أثناء مقارنة الأمر والقيمة الفعلية ، يتم تحديد انحراف التحكم المحتمل عبر الإلكترونيات ويتم توفير الملف اللولبي النسبي لصمام التحكم التجريبي (1) بالتيار. يحفز التيار قوة في الملف اللولبي الذي يدير بكرة التحكم عبر المكبس على التوالي. يتسبب التدفق الذي تم إصداره عبر المقاطع العرضية للتحكم في تعديل بكرة التحكم الرئيسية. إن التخزين المؤقت للتحكم الرئيسي (7) مع جوهر القيمة الفائقة الاستقرائية يتوافق مع قيمة الأمر. في حالة خاضعة للرقابة ، يتم توازن التخزين المؤقت للسيطرة الرئيسية (7) ويتم الاحتفاظ به في محول الموضع (9) متصل به حتى يتم تهجيره حتى موضع التحكم. يتغير السكتة الدماغية للتخزين المؤقت والتحكم بشكل متناسب مع قيمة الأوامر. يتم دمج إلكترونيات التحكم في الصمام. من خلال ضبط الصمام والإلكترونيات ، يتم الاحتفاظ بالانحراف في سلسلة إنتاج الأجهزة. يجب ألا يُسمح لخطوط الخزان بالركض فارغًا ؛ يتم تثبيت صمام التحميل المسبق في حالة حالة التثبيت المقابلة (ضغط التوازن حوالي 0.2 ميجا باسكال)。
رمز الصمام الاتجاهي النسبي 4Wrke-3x
حزمة صمام الاتجاه النسبي 4Wrke-3x
