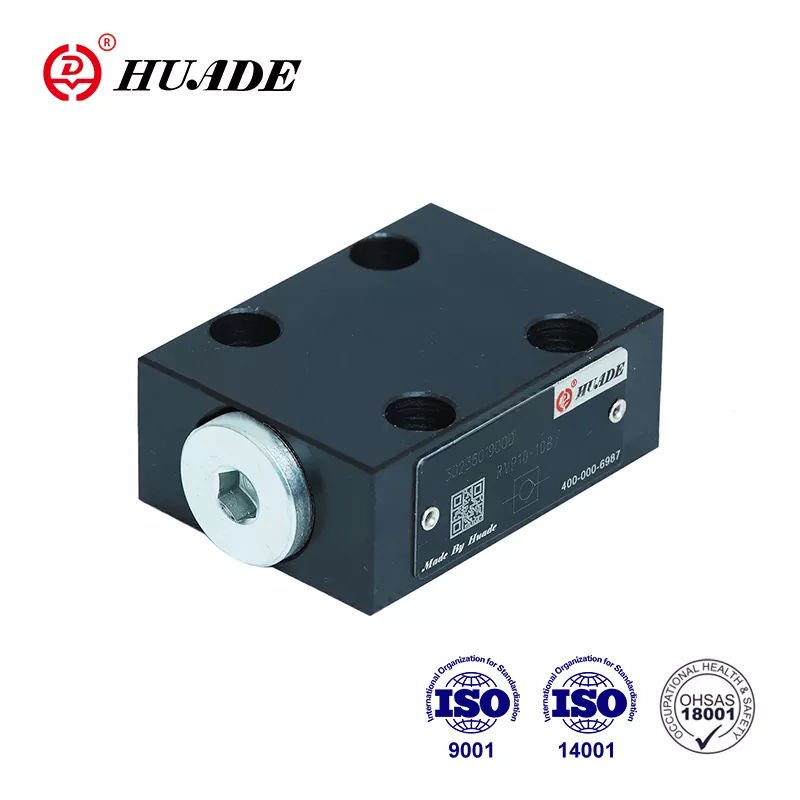

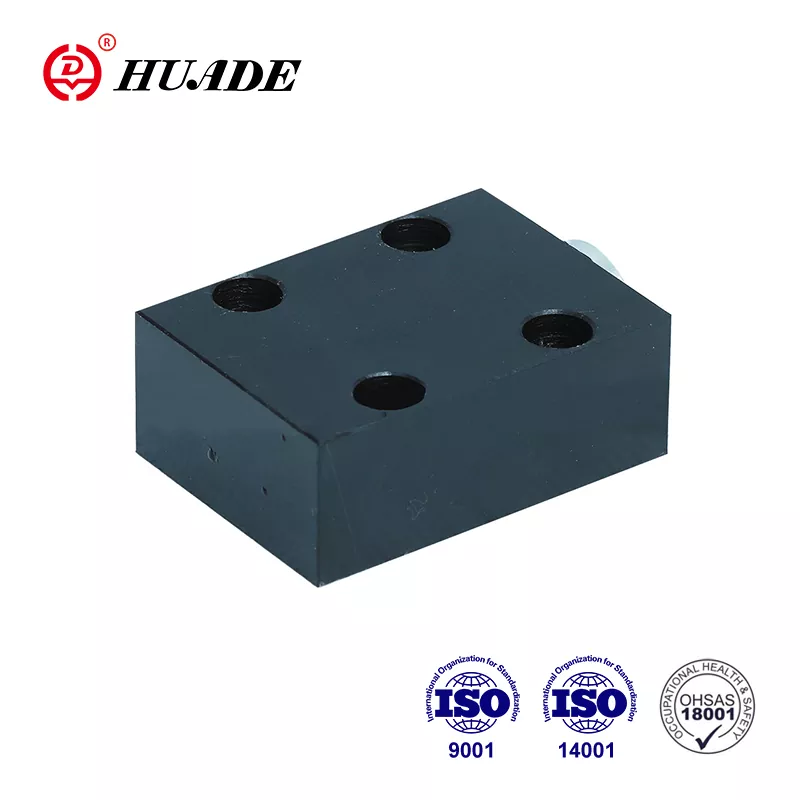

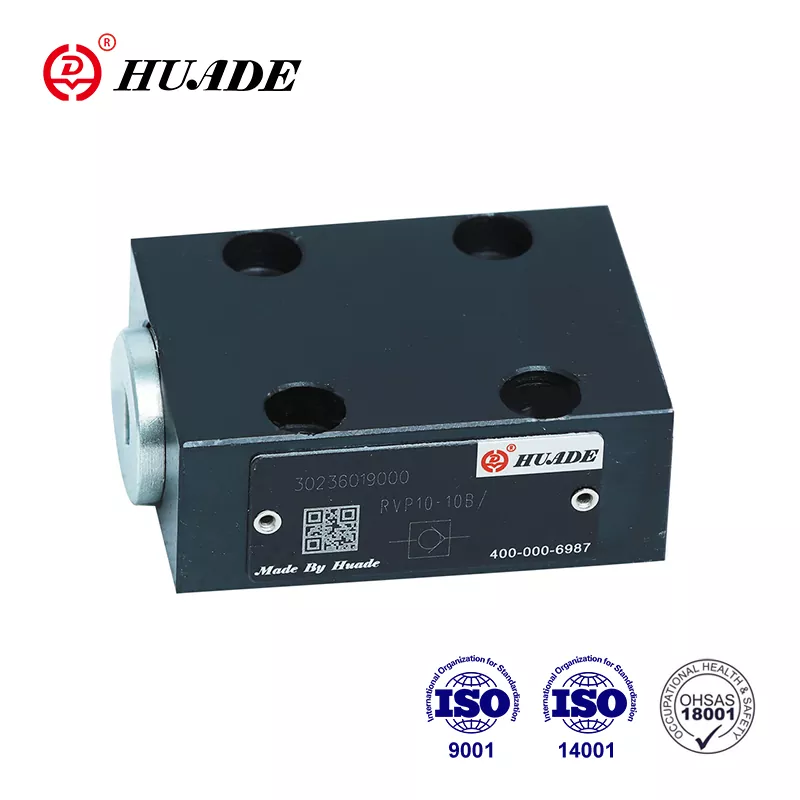

التعاون الاستراتيجي بين الحكومتين الصينية والألمانية في عام 1979، قام Huade بدمج التكنولوجيا المتطورة من Rexroth. يتوافق صمام عدم الرجوع Huade® RVP 12 مع Rexroth's RVP 12. وقد وصلت سلع Huade إلى المعايير الدولية، وهي ISO9001، وISO14001، وOH SAS18001. يضع المصنع ضغطًا كبيرًا على الجودة من خلال نظام فحص جيد لضمان الجودة الممتازة لجميع صمامات الفحص RVP 12 قبل مغادرة المصنع. يمكن استخدام منتجات Huade على نطاق واسع في الصناعة العسكرية والمجالات الأخرى في الصين. هذه علامة تجارية موثوقة في الصين.
|
البيانات الفنية |
|||||||||
|
مقاس |
6 |
8 |
10 |
12 |
16 |
20 |
25 |
30 |
40 |
|
ضغط التشغيل، الحد الأقصى (ميجا باسكال) |
31.5 |
||||||||
|
ضغط الفتح (ميجا باسكال) |
0.05 |
||||||||
|
سائل الضغط |
الزيوت المعدنية أو استر الفوسفات |
||||||||
|
نطاق درجة حرارة سائل الضغط (°C) |
-30～+80 |
||||||||
|
نطاق اللزوجة (مم2/ثانية) |
2.8 ~ 500 |
||||||||
|
تحديد الموقف |
خياري |
||||||||
|
الوزن (كجم) |
0.26 |
0.50 |
0.80 |
1.10 |
2.25 |
3.90 |
6.70 |
11.00 |
17.00 |
سمات:
◀ اتصال اللوحة الفرعية
◀ إغلاق مانع للتسرب في اتجاه واحد
طلب:
يتم استخدام صمام الفحص RVP 12 بشكل أساسي عند مخرج المضخة كصمام ضغط خلفي وصمام جانبي.
صمام الفحص RVP 12 عبارة عن هيكل صمام قفاز مع فقدان ضغط صغير. مخطط الهيكل كما هو موضح أدناه. تتمثل مهمته في إغلاق تدفق خالي من التسرب في اتجاه واحد والسماح بالتدفق الحر في الاتجاه المعاكس. ويتكون بشكل أساسي من المبيت (1)، والقفاز (2)، ونابض الضغط (3)، ومقعد الزنبرك (4). ). شوط القفاز (2)، الذي يتم توجيهه على قطره الخارجي، محدود بواسطة توقف ميكانيكي. يدعم نابض الضغط المدمج (3) حركة الإغلاق. علاوة على ذلك، يقوم نابض الضغط (3) بتثبيت القفاز (2) في وضع الإغلاق حتى في حالة عدم وجود تدفق عبر الصمام.
رمز
مخطط الهيكل
①المبيت ②القفاز ③الربيع ④المقعد الزنبركي
1. يجب تصفية السائل. الحد الأدنى لصفاء الفلتر هو 20 درجة مئوية.
2. يجب أن يكون الخزان محكم الغلق ويجب تركيب فلتر هواء على مدخل الهواء
3. المنتجات بدون لوحة فرعية عند مغادرة المصنع، إذا كنت في حاجة إليها، يرجى الطلب خصيصا.
4. يجب أن تكون براغي تثبيت الصمام ذات كثافة عالية (الفئة 10.9). الرجاء تحديدها واستخدامها وفقًا للمعلمة المدرجة في نموذج الكتاب
5. يشترط أن تكون خشونة السطح المرتبط بالصمام 0.8.
6. مطلوب الانتهاء من سطح قطعة التزاوج إلى 0.01/100 مم.
