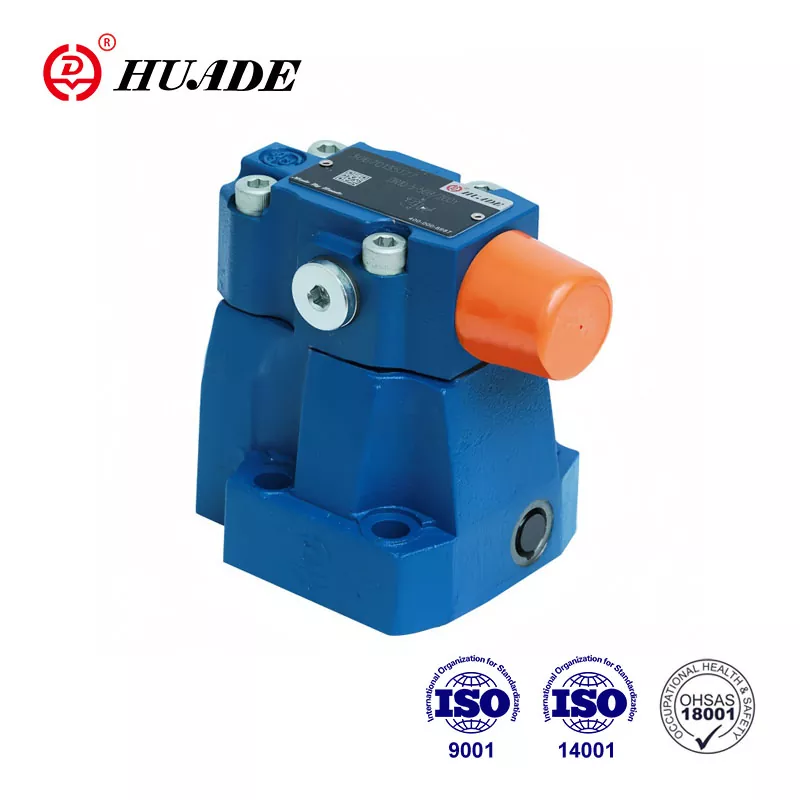

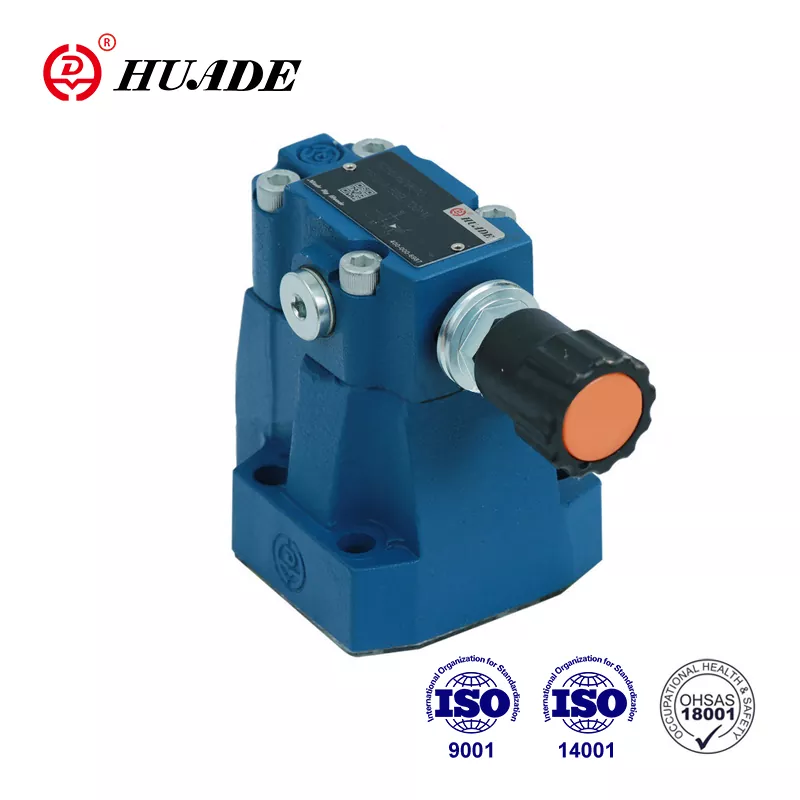

يتم استخدام صمام الضغط التجريبي DR 10 DP للتحكم في ضغط النظام الهيدروليكي. السعر أكثر منطقية مقارنة بالعلامة التجارية الدولية الشهيرة الأخرى. يولي Huade Hydraulic المزيد من الاهتمام للتطبيق العملي لمنتجاتها. Huade Hydraulic هي مؤسسة مفتاح وطني. لقد تعاونت مع Rexroth مرتين لفترة طويلة ، حيث قدمت التكنولوجيا المتقدمة من Rexroth ومعدات الإنتاج المتقدمة من جميع أنحاء العالم لضمان الجودة العالية لصمامات تقليل الضغط. بعد سنوات من التطوير ، أصبحت هود علامة تجارية رائدة في الصناعة الهيدروليكية في الصين. Huade® هي علامة تجارية معروفة في الصين.
|
ضغط مدخل ، المنفذ B (MPA) |
ما يصل إلى 31.5 |
|||
|
ضغط المخرج ، المنفذ A (MPA) |
ما يصل إلى 5.0 ، 10.0 ، 20.0 ، 31.5 |
|||
|
الضغط الخلفي ، المنفذ Y (MPA) |
ما يصل إلى 31.5 |
|||
|
Max.Flow (تصاعد الصفيحات) (L/دقيقة) |
DR10 |
DR20 |
||
|
150 |
300 |
|||
|
الأعلى. التدفق (الاتصالات الملولبة) (ل/دقيقة) |
DR10 |
DR15 |
DR20 |
DR25 |
|
150 |
300 |
300 |
400 |
|
|
سائل |
الزيت المعدني (لختم NBR) أو |
|||
|
نطاق درجة حرارة السائل (℃) |
-30 حتى +80 |
|||
|
نطاق اللزوجة (مم ²/s) |
10 حتى 800 |
|||
|
Dearee من التلوث |
الحد الأقصى المسموح به من درجة |
|||
|
منحنيات مميزة (تقاس في v = 41mm2/s و t = 50 ℃) |
||||
سمات:
▶ تصاعد الصفيحة
▶ للاتصالات الخيوطية
▶ للتركيب المشعب
▶ 4 عناصر التعديل:
. مقبض دوار
. غلاف مع سداسية وقبعة واقية ،
. مقبض دوار قابل للقفل مع مقياس
. مقبض دوار مع مقياس
▶ 4 إعدادات الضغط ، صمام فحص اختياري (فقط للصمام لتثبيت الصفيحات)
طلب:
تتمثل الوظيفة الرئيسية في الحد من الضغط في الصمام DR 10 لتقليل الضغط في النظام.
صمامات الضغط من النوع DR 10 عبارة عن صمامات تقليل للضغط قيد التشغيل الطيار ، والتي يتم التحكم فيها من الدائرة الثانوية. وهي تتكون أساسًا من الصمام الرئيسي (1) مع إدراج التخزين المؤقت الرئيسي (3) وصمام تجريبي (2) مع عنصر ضبط الضغط.
في بقية ، تكون الصمامات مفتوحة ، يمكن للسوائل أن تمر بحرية من المنفذ B إلى المنفذ A عبر إدراج التخزين المؤقت الرئيسي (3).
الضغط الموجود في المنفذ A يعمل على الجانب السفلي من التخزين المؤقت الرئيسي. في الوقت نفسه ، يوجد ضغط يتصرف على الكرة (6) في الصمام التجريبي (2) عبر الفتحة (4) على الجانب المحمّل بالشكل من المكبس الرئيسي (3) وعبر الميناء (5). نفس الشيء يتصرف على الكرة (6) عبر الفتحة (7) ، خط التحكم (8) ، تحقق من الصمام (9) والفتحة (10). وفقًا لإعداد الربيع (11) ، فإن الضغط يتراكم أمام الكرة (6) ، في الميناء (5) وفي غرفة الربيع (12) ، يحمل مكبس التحكم (13) في
موقف مفتوح. يمكن أن يتدفق السائل بحرية من المنفذ B إلى المنفذ A عبر إدراج التخزين المؤقت الرئيسي (3) ، حتى يتجاوز الضغط في المنفذ A القيمة المحددة في الربيع (11) ويفتح الكرة (6). التحكم
مكبس (13) ينتقل إلى وضع الختام.
يتم تحقيق انخفاض الضغط المطلوب ، عندما يتم الوصول إلى توازن بين الضغط في المنفذ A والضغط المحدد في الربيع (11). يتم تصريف الزيت التجريبي من غرفة الربيع (14) إلى الخزان خارجيًا عبر خط التحكم (15).
يمكن تحقيق تدفق الإرجاع المجاني من المنفذ A إلى B عن طريق تثبيت صمام فحص اختياري (16).
يسمح اتصال مقياس الضغط (17) بتقليل الضغط في المنفذ A.
هيكل DR ... 50B
رموز الدكتور ... 50 ب
