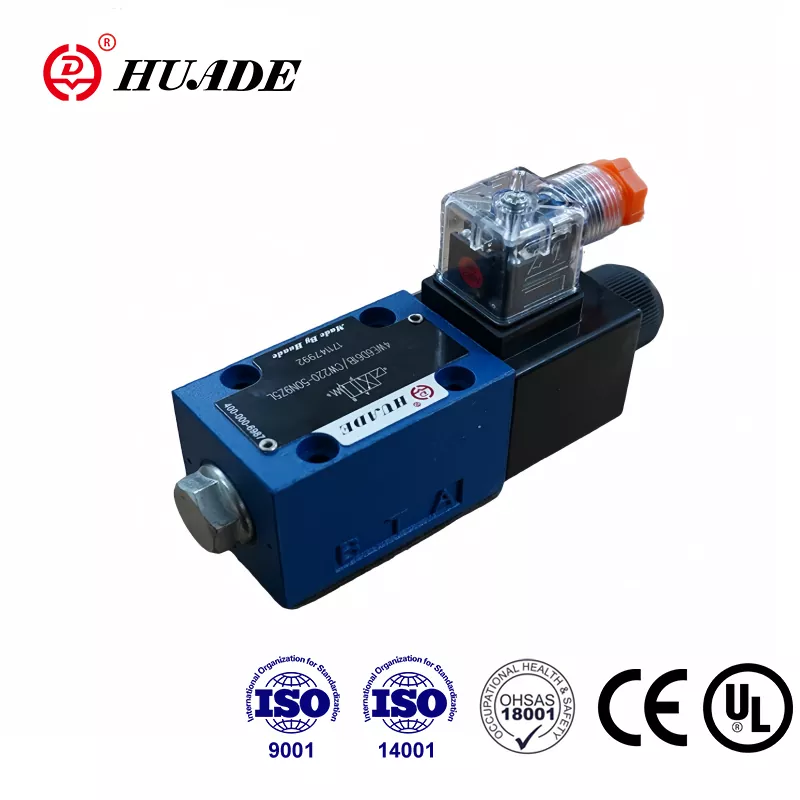

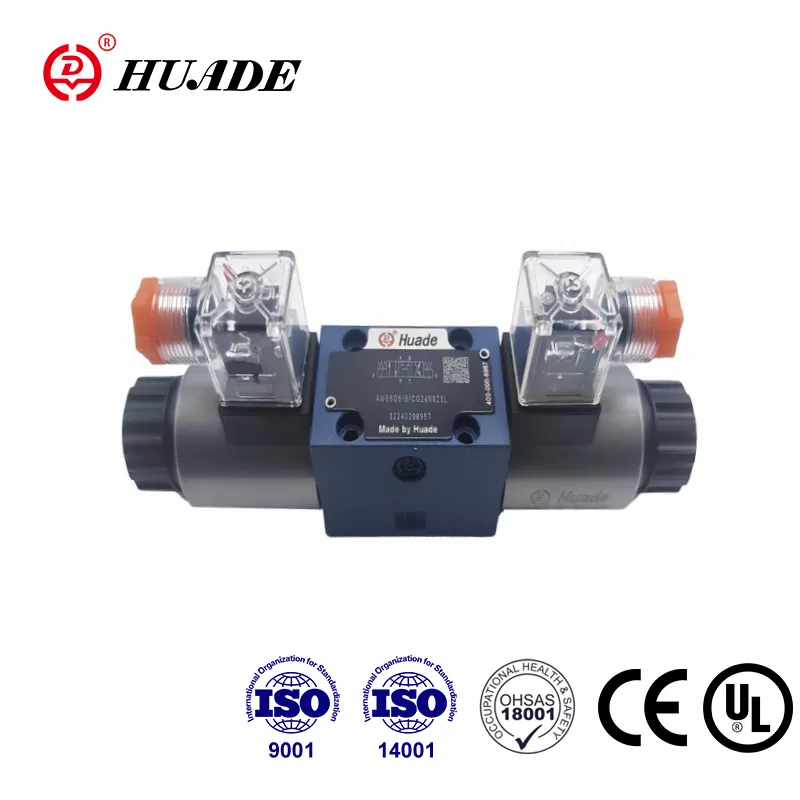

يمثل صمام التحكم الاتجاهي Bosch Rexroth 4WE 6 D مكونًا أساسيًا في الأنظمة الهيدروليكية الحديثة. يعمل هذا الصمام كمحول اتجاه يتم التحكم فيه كهربائيًا والذي يخبر السائل الهيدروليكي أين يذهب ومتى يتحرك. باعتباره صمامًا قياسيًا بحجم NG6، فإنه يتناسب مع الأنظمة حول العالم بفضل المعايير الدولية التي تجعل العلامات التجارية المختلفة تعمل معًا. سيجد المهندسون الذين يحتاجون إلى مقارنة الموردين أو التحقق من الأسعار أو فهم التفاصيل الفنية أن هذا الصمام يوفر الموثوقية والمرونة لتطبيقات الضغط المتوسط إلى العالي.
فهم الوظيفة الأساسية والتصميم
يتحكم صمام 4WE 6 D في السائل الهيدروليكي عن طريق تحويله بين أربعة منافذ رئيسية تسمى P وA وB وT. ويتصل المنفذ P بالمضخة، ويتصل المنفذان A وB بالمشغلات مثل الأسطوانات، ويعيد المنفذ T السائل إلى الخزان. يعمل الصمام كمفتاح كهربائي ولكن للزيت الهيدروليكي بدلاً من الكهرباء. عند تشغيله، يتدفق السائل في اتجاه واحد. عند إيقاف تشغيله، يتوقف التدفق أو ينعكس اعتمادًا على تصميم الصمام.
يوجد داخل الصمام بكرة معدنية تنزلق ذهابًا وإيابًا داخل تجويف مُشكل بدقة. يقوم مغناطيس كهربائي يسمى الملف اللولبي بدفع هذا الملف عندما تتدفق الكهرباء عبر ملفه. يستخدم 4WE 6 D ما يسميه المهندسون تصميم "عضو الإنتاج الرطب"، مما يعني أن المكبس اللولبي يوضع مباشرة في الزيت الهيدروليكي. قد يبدو هذا غريبًا، لكنه في الواقع يجعل الصمام يدوم لفترة أطول لأنه لا توجد أختام مطاطية تتآكل حول الأجزاء المتحركة. يساعد الزيت أيضًا على تبريد الملف اللولبي ويقلل الضوضاء أثناء التشغيل.
عندما ينطفئ الملف اللولبي، يقوم زنبرك العودة بدفع البكرة مرة أخرى إلى موضع البداية. يوفر تصميم إرجاع الزنبرك هذا ميزة أمان لأن الصمام يعود تلقائيًا إلى موضع معروف في حالة انقطاع الطاقة الكهربائية. يجب أن تتغلب القوة الصادرة عن الزنبرك على احتكاك الأجزاء المتحركة وأي ضغط في خط العودة، وهو ما يصبح مهمًا لاحقًا عندما نناقش حدود تصميم النظام.
يتبع جسم الصمام معايير التثبيت الدولية بما في ذلك ISO 4401-03 وCETOP 3 وDIN 24340 Form A. وتحدد هذه المعايير الموقع الدقيق لفتحات التثبيت ووصلات المنافذ. يعني هذا التقييس أن Rexroth 4WE 6 D يمكنه فعليًا استبدال الصمامات المماثلة من Parker أو Eaton أو الشركات المصنعة الأخرى دون إعادة تصميم لوحة التثبيت. بالنسبة لمديري المشتريات، فإن قابلية التبادل هذه تخلق مرونة في سلسلة التوريد حيث يمكن للبائعين المتعددين توفير أجزاء متوافقة أثناء النقص أو مفاوضات الأسعار.
تقييمات الضغط وقدرة التدفق
يتعامل صمام التحكم الاتجاهي Rexroth 4WE 6 D مع ضغوط العمل الخطيرة. يمكن أن تعمل المنافذ الرئيسية P وA وB عند ضغط يصل إلى 350 بار، على الرغم من أن معظم المستندات الفنية تدرج الحد الأقصى القياسي عند 315 بار. لوضع هذا في الاعتبار، 315 بار يساوي حوالي 4570 رطل لكل بوصة مربعة، وهو ما يعادل تقريبًا وزن سيارة صغيرة تضغط على مساحة بحجم طابع بريدي.
تعتمد سعة التدفق على ما إذا كنت تختار الملف اللولبي DC أو AC. يمكن لإصدارات التيار المستمر التعامل مع ما يصل إلى 80 لترًا في الدقيقة، بينما تصل إصدارات التيار المتردد عادةً إلى 60 لترًا في الدقيقة كحد أقصى. يأتي الفرق من تصميم المغناطيس الكهربائي ومدى سرعة تحريكه للبكرة. كمرجع، 80 لترًا في الدقيقة يمكن أن تملأ حوض الاستحمام في حوالي دقيقتين.
ومع ذلك، هناك حد ضغط حاسم واحد يفاجئ العديد من المصممين. ولا يمكن أن يتجاوز ضغط المنفذ T، الذي يعيد الزيت إلى الخزان، 160 بارًا. يوجد هذا القيد لأن زنبرك العودة وقوة الملف اللولبي يجب أن يتغلبوا بشكل موثوق على الضغط الذي يدفع إلى الخلف من خط العودة. إذا ارتفع ضغط خط الإرجاع كثيرًا، يمكن أن يهتز البكرة، أو يفشل في التحول بشكل صحيح، أو حتى يتحرك عندما يجب أن يظل ثابتًا. تحتاج الأنظمة التي تتشارك في مشعبات الإرجاع بين صمامات متعددة أو تستخدم خطوط إرجاع طويلة مع قيود إلى حساب دقيق لضمان بقاء ضغط منفذ T ضمن الحدود.
العلاقة بين انخفاض الضغط والتدفق تتبع نمطًا يمكن التنبؤ به. عند الحد الأقصى للتدفق الذي يبلغ 80 لترًا في الدقيقة، عادةً ما يخلق الصمام حوالي 2.5 بار من فقدان الضغط. وتتحول هذه الطاقة إلى حرارة يجب أن يحملها الزيت الهيدروليكي بعيدًا. يتطلب التشغيل باستمرار أعلى من التدفق أو الضغط المقدر قدرة تبريد إضافية وقد يحتاج إلى مكونات خاصة للخانق للحفاظ على استجابة مقبولة للصمام.
يجب على المهندسين الذين يختارون 4WE 6 D للتصميمات الجديدة التحقق من أن ضغط خط إرجاع النظام يظل أقل بكثير من حد 160 بار مع هامش أمان مناسب. تترك القاعدة الأساسية الجيدة ما لا يقل عن 20 إلى 30 بارًا من الوسادة للتعامل مع ارتفاع الضغط أثناء التبديل السريع للصمامات أو عند تبديل صمامات متعددة في وقت واحد.
تكوينات التخزين المؤقت والمتغيرات التشغيلية
تصف رموز الحروف والأرقام المختومة على لوحات أسماء الصمامات بالضبط كيفية تدفق السائل عبر المواضع المختلفة. يشير الحرف "D" في 4WE 6 D إلى تصميم محدد للبكرة، وعادةً ما يكون تكوين رباعي يتمحور حول الزنبرك. في الموضع المركزي، يحجب هذا التخزين المؤقت كلا من P إلى T ومن A إلى B. عند تنشيطه، فإنه يربط P بـ A وB إلى T، مما يؤدي إلى تمديد الأسطوانة. عند إلغاء تنشيطه، يعيد الزنبرك البكرة إلى المركز، وتتوقف الأسطوانة.
تقدم Rexroth العديد من رموز التخزين المؤقت المختلفة بما يتجاوز النوع D فقط. يقوم البعض بتوصيل جميع المنافذ بالخزان في الموضع المركزي للمشغلات العائمة الحرة. يقوم البعض الآخر بحظر جميع المنافذ لتحمل الحمل. يعتمد الاختيار على ما تريد أن تفعله الماكينة عندما يكون الصمام في وضع محايد. قد تحتاج المكبس إلى مركز لحمل الأحمال، بينما قد يستفيد نظام مناولة المواد من مركز عائم يسمح للمشغلات بالتحرك بحرية أثناء الإعداد.
يشتمل جسم الصمام على آلية تجاوز يدوية يتم تمييزها عادةً بزر أو مقبض صغير. أثناء بدء التشغيل أو حالات الطوارئ، يمكن للفنيين دفع هذا التجاوز لتحريك البكرة ميكانيكيًا بدون طاقة كهربائية. تثبت هذه الميزة أهميتها عند تشغيل أنظمة جديدة أو استكشاف المشكلات وإصلاحها، حيث يمكنك التحقق من الوظيفة الميكانيكية بشكل مستقل عن أدوات التحكم الكهربائية.
تشتمل بعض موديلات 4WE 6 D على لاحقة "OF" تشير إلى تصميم حاجز. لا تحتوي هذه الإصدارات على زنبرك رجعي ولكنها تستخدم بدلاً من ذلك كرات أو دبابيس ميكانيكية تعمل على قفل التخزين المؤقت في أي موضع تم طلبه فيه آخر مرة. تعمل نبضة كهربائية قصيرة على تحريك البكرة، ثم تقوم الماسكة باحتجازها هناك بدون طاقة مستمرة. يوفر هذا التصميم الطاقة ويقلل الحرارة ولكنه يتطلب اهتمامًا إضافيًا لإعادة استقرار ضغط الخط نظرًا لعدم وجود قوة زنبركية تساعد على تثبيت البكرة في موضعها.
بالنسبة للتطبيقات التي يؤدي فيها التبديل السريع للصمام إلى صدمات ضغط، تستخدم متغيرات التبديل الناعم أخاديد وفتحات ذات شكل دقيق يتم تشكيلها في البكرة. تعمل هذه الميزات على فتح وإغلاق مسارات التدفق تدريجيًا بدلاً من الانطباق الفوري بين المواضع. والنتيجة تقلل من تأثيرات المطرقة المائية التي يمكن أن تلحق الضرر بالأنابيب والتجهيزات بمرور الوقت. يتراوح وقت الاستجابة القياسي من 10 إلى 20 مللي ثانية اعتمادًا على نوع الملف اللولبي وضغط النظام.
المواصفات الكهربائية والحدود البيئية
تم تصميم ملفات الملف اللولبي الموجودة في صمام التحكم الاتجاهي 4WE 6 D للخدمة المستمرة، مما يعني أنها يمكن أن تظل نشطة إلى أجل غير مسمى دون ارتفاع درجة الحرارة. عند الجهد المقنن، يبقى ارتفاع درجة حرارة الملف أقل من 30 درجة كلفن، ويتجاوز العمر المتوقع 10 ملايين دورة تبديل. تجعل هذه المتانة الصمام مناسبًا للأتمتة ذات الدورة العالية حيث قد يتم تبديل الصمامات عدة مرات في الثانية لفترات طويلة.
تشمل الفولتية المتوفرة كلا من خيارات التيار المستمر عند 12 و24 و96 و205 فولت، بالإضافة إلى خيارات التيار المتردد عند 110 و230 فولت. وتتحمل الملفات تغيرات الجهد بنسبة تزيد أو تقل عن 10 بالمائة من القيمة الاسمية، مما يساعد الصمام على العمل بشكل موثوق حتى عندما تتقلب إمدادات الطاقة. يتبع التوصيل الكهربائي معيار EN 175301-803 للموصلات ثلاثية الأقطاب. عند التزاوج بشكل صحيح، تحقق الموصلات تصنيف حماية IP65، مما يعني أنها تقاوم الغبار ونفاثات الماء من أي اتجاه.
إحدى الميزات العملية التي يقدرها فنيو الصيانة هي الملف القابل للإزالة والتدوير. يمكنك فصل الموصل الكهربائي، وإزالة ملف الملف اللولبي، وتدويره 360 درجة إلى أي موضع يجعل توصيل الأسلاك أسهل، وإعادة تثبيته دون اقتحام الدائرة الهيدروليكية. تعمل هذه المرونة على تبسيط عملية التثبيت في المساحات الضيقة وتسمح بتحسين توجيه الأسلاك بعد تركيب الصمام في النظام.
يتراوح نطاق درجة حرارة التشغيل للأختام القياسية من سالب 30 إلى موجب 80 درجة مئوية. يجب أن يحافظ السائل الهيدروليكي نفسه على لزوجة تتراوح بين 10 و500 ملليمتر مربع في الثانية، على الرغم من أن الأداء الأمثل يحدث حوالي 25. يزن الصمام حوالي 1.46 كجم، وهو خفيف بما يكفي لسهولة التعامل معه أثناء التثبيت ولكنه ثقيل بما يكفي ليشعر بأنه كبير ومصنوع بشكل جيد.
أحد الاعتبارات الهامة المتعلقة بالسلامة يتضمن درجة حرارة اشتعال السوائل. يمكن أن تصل درجة حرارة السطح الأكثر سخونة على الملف اللولبي إلى 150 درجة مئوية أثناء التشغيل المستمر. يجب أن يكون للزيت الهيدروليكي درجة حرارة اشتعال أعلى من ذلك بـ 50 درجة على الأقل، مما يعني أن نقطة الاشتعال لا تقل عن 200 درجة مئوية. تلبي معظم الزيوت الهيدروليكية المعدنية هذا المطلب بسهولة، لكن السوائل الاصطناعية أو التركيبات غير العادية تحتاج إلى التحقق قبل الاستخدام.
متطلبات السوائل الهيدروليكية وحماية النظام
تعتمد الموثوقية طويلة المدى لصمام التحكم الاتجاهي Rexroth 4WE 6 D بشكل كبير على جودة السائل الهيدروليكي. تبلغ الفجوات الدقيقة بين البكرة المنزلقة وتجويف جسم الصمام بضعة ميكرومترات فقط. وتسبب جزيئات التلوث الأكبر من هذه الخلوصات تآكلًا سريعًا وفشلًا نهائيًا من خلال آليتين متميزتين.
أولاً، تعلق الجزيئات بين البكرة والتجويف مما يسبب ما يسميه الفنيون "الالتصاق". تلتصق البكرة في مكانها وترفض التحرك عند الطلب. قد يبدو هذا متقطعًا في البداية حيث تنحشر الجزيئات مؤقتًا ثم تعمل بحرية، لكن المشكلة تتفاقم حتماً مع تراكم المزيد من الجزيئات. ثانيًا، تعمل الجزيئات مثل معجون الطحن الذي يؤدي تدريجيًا إلى تآكل الأسطح الدقيقة. ومع فتح الخلوصات، يزداد التسرب الداخلي. لا يؤدي هذا التسرب إلى إهدار طاقة المضخة فحسب، بل يولد حرارة تؤدي إلى تحلل الزيت وتسريع تآكل الختم في جميع أنحاء النظام.
تحدد شركة Rexroth الحد الأقصى لمستوى التلوث على أنه ISO 4406 Class 20/18/15. ويعني هذا التصنيف ما لا يزيد عن 5000 جسيمة أكبر من 4 ميكرون لكل ملليلتر من الزيت، ولا يزيد عن 1300 جسيمة أكبر من 6 ميكرون، ولا يزيد عن 320 جسيمة أكبر من 14 ميكرون. ويتطلب تحقيق هذه النظافة ترشيحًا فعالاً بنسبة بيتا لا تقل عن 75 عند 25 ميكرون.
من الناحية العملية، غالبًا ما يكلف نظام الترشيح على مدار عمر الصمام أكثر من تكلفة الصمام نفسه. تحتاج عناصر الفلتر إلى استبدال منتظم، ويؤكد اختبار تحليل الزيت أن التلوث يظل ضمن الحدود. يؤدي الضغط على الترشيح إلى استبدال الصمامات باهظ الثمن ووقت توقف غير متوقع. يجب على المهندسين الذين يصممون أنظمة جديدة أن يخصصوا ميزانية للمرشحات عالية الجودة وأن يخططوا لصيانة المرشح كمهمة حاسمة وليست اختيارية.
السائل القياسي هو زيت هيدروليكي معدني يتوافق مع أجزاء DIN 51524 1 و2 و3. ويعمل الصمام أيضًا مع بعض السوائل الاصطناعية وخليط الماء والجليكول إذا حددت مواد مانعة للتسرب مناسبة. تعمل أختام مطاط النتريل القياسية بشكل جيد مع الزيوت البترولية، لكن التطبيقات ذات درجات الحرارة المرتفعة تحتاج إلى أختام مطاطية فلورية، وتتطلب السوائل ذات الأساس المائي مركبات خاصة تحمل علامة MH أو MT.
دوره كصمام تجريبي وخصائص التسرب
يعمل صمام 4WE 6 D في كثير من الأحيان كمرحلة تجريبية للتحكم في صمامات الاتجاه الأكبر. في هذا التطبيق، يقوم 4WE 6 D الصغير بتبديل الضغط الدليلي الذي يحرك بكرة أكبر بكثير في صمام المرحلة الرئيسية. قد يتعامل الصمام الرئيسي مع 600 لتر في الدقيقة أو أكثر، وهو ما يتجاوز بكثير السعة المباشرة لـ 4WE 6 D، ولكنه يستخدم التبديل الموثوق به لـ 4WE 6 D لاتخاذ قرارات التحكم.
عند استخدامه كصمام تجريبي، يؤثر أداء 4WE 6 D بشكل مباشر على سلامة واستجابة نظام التدفق العالي بأكمله. يؤدي أي عدم استقرار في منفذ T للصمام التجريبي أو تسرب داخلي مفرط في الصمام الدليلي إلى حدوث أخطاء في تحديد موضع المرحلة الرئيسية. وهذا يجعل نظافة السوائل واستقرار ضغط المنفذ T أكثر أهمية في تطبيقات الصمام الدليلي. يصبح الصمام الطيار الصغير هو الدماغ الذي يتحكم في جسم أكثر قوة، لذا فإن الحفاظ على صحة هذا الدماغ يتطلب اهتمامًا إضافيًا.
تحتوي جميع الصمامات من نوع التخزين المؤقت على بعض التسرب الداخلي حسب التصميم. يجب أن يسمح الخلوص بين البكرة والتجويف بحركة سلسة، مما يعني أنه لا يمكن إغلاقه تمامًا مثل الصمام القفاز. تتسرب الصمامات الجديدة بشكل قليل جدًا، عادةً أقل من 0.5 لتر في الدقيقة عند الضغط الكامل. مع تراكم ساعات التشغيل للصمام وزيادة التآكل في الخلوصات، يزداد التسرب تدريجيًا. وهذا أمر طبيعي ومتوقع.
يجب على مصممي النظام مراعاة هذا التسرب الداخلي، خاصة في التطبيقات التي تحتوي على أحمال. سوف تنجرف الأسطوانة التي تستخدم 4WE 6 D للحفاظ على موضعها ببطء مع تسرب الزيت داخليًا عبر الصمام. بالنسبة للإمساك الثابت، يصبح من الضروري إضافة صمام فحص يتم تشغيله بشكل تجريبي أو استخدام تصميم بكرة حمل الحمل. كما توفر مراقبة معدل التسرب بمرور الوقت تحذيرًا مبكرًا من التآكل. عندما يتجاوز التسرب حدود الشركة المصنعة، فإن استبدال الصمام قبل الفشل الكامل يمنع الأعطال غير المتوقعة.
مقارنة الخيارات التنافسية واستراتيجية الإسناد الترافقي
يعني توحيد NG6 أن العديد من الشركات المصنعة الكبرى تقدم بدائل قابلة للتبديل لصمام التحكم الاتجاهي Rexroth 4WE 6 D. يساعد فهم الخيارات التنافسية المشترين على التفاوض على أسعار أفضل والحفاظ على مرونة سلسلة التوريد.
تنتج Parker Hannifin سلسلة D1VW، التي تتنافس بشكل مباشر مع 4WE 6 D. وتلبي هذه الصمامات نفس معايير التركيب NFPA D03 وCETOP 3 مع معدلات ضغط مماثلة تبلغ حوالي 345 بار وقدرة تدفق تصل إلى 80 لترًا في الدقيقة. تؤكد شركة Parker على التصنيع الدقيق وكفاءة استخدام الطاقة، حيث تقدم العديد من المتغيرات الكهربائية بما في ذلك ملفات التيار المتردد المصححة وتصميمات البكرات ذات التبديل السلس.
تقوم شركة Eaton Vickers بتصنيع سلسلة DG4V-3، المعروفة بالبناء القوي المناسب للتطبيقات الثقيلة. تؤكد الجداول المرجعية أن نماذج Rexroth المحددة مثل 4WE و6 D مع حاجز OF لها مكافئات مباشرة من Vickers مثل DG4V-3-2N. تتمتع العلامة التجارية فيكرز بسمعة قوية في أنظمة الضغط العالي، على الرغم من أن الأسعار غالبًا ما تكون أعلى قليلاً من الخيارات الأخرى.
التفاصيل الهامة عندما تتضمن الإسناد الترافقي تقييمات ضغط المنفذ T. على الرغم من أن قدرات ضغط العمل الرئيسية تظل متشابهة عبر العلامات التجارية، إلا أن حدود منفذ الإرجاع تختلف بشكل كبير. يسمح Rexroth 4WE 6 D القياسي بـ 160 بارًا عند منفذ T. يسمح Parker D1VW المزود بملفات لولبية للتيار المتردد بضغط رجوع يبلغ 103 بار فقط، ولكن الإصدارات المصححة للتيار المستمر أو التيار المتردد تزيد هذا الضغط إلى 207 بار. إذا اقترب تصميم نظامك من ضغط رجوع يبلغ 160 بارًا، فإن استبدال صمام Parker AC القياسي قد يتسبب في حدوث أعطال بسبب عدم كفاية قدرة الضغط الراجع.
يسلط هذا الاختلاف الضوء على السبب الذي يجعل المشترين لا يستطيعون ببساطة افتراض أن قابلية التبادل الميكانيكي تساوي التكافؤ الوظيفي. يجب أن تتطابق المواصفات الكاملة بما في ذلك النوع الكهربائي وجميع تقييمات الضغط قبل الموافقة على البديل. يجب أن تحتفظ أقسام المشتريات بقائمة إسناد ترافقي تم التحقق منها لا تظهر أرقام الأجزاء فحسب، بل تؤكد أيضًا تطابق المعلمات المهمة مع متطلبات التطبيق.
تمتد ميزة التوحيد إلى ما هو أبعد من مجرد بدائل الطوارئ. خلال مرحلة التصميم، يمكن للمهندسين تحديد "Rexroth 4WE 6 D أو ما يعادله معتمدًا" ثم الحفاظ على العلاقات مع العديد من الموردين. تحافظ هذه المنافسة على الأسعار معقولة وتضمن بقاء الأجزاء متاحة حتى عندما يواجه أحد المصنعين تأخيرات في سلسلة التوريد. المفتاح هو القيام بالواجب المنزلي مقدمًا للتحقق مما هو مؤهل حقًا ليكون مكافئًا بدلاً من اكتشاف عدم التوافق بعد التثبيت.
الانتقال إلى ما بعد التشغيل والإيقاف: متى يجب التفكير في التحكم النسبي
يوفر صمام التحكم الاتجاهي Rexroth 4WE 6 D التشغيل الثنائي فقط. يتم تشغيله بالكامل أو إيقاف تشغيله بالكامل دون أي شيء بينهما. يعمل هذا بشكل مثالي مع العديد من التطبيقات مثل التثبيت أو إخراج الأجزاء أو دورات السحب والتمديد البسيطة. ومع ذلك، تتطلب الأتمتة الحديثة بشكل متزايد سرعة متغيرة، وتسارعًا سلسًا، وتحكمًا دقيقًا في الموضع، وهو ما لا تستطيع صمامات التشغيل والإيقاف توفيره.
تملأ الصمامات التناسبية مثل سلسلة Rexroth 4WRPEH هذه الفجوة عن طريق تغيير التدفق بشكل مستمر بما يتناسب مع إشارة الإدخال الكهربائية. بدلاً من التشغيل أو الإيقاف فقط، يمكن توجيه الصمام إلى تدفق بنسبة 25 بالمائة، أو تدفق 63 بالمائة، أو أي قيمة أخرى. يتيح ذلك التحكم في سرعة الأسطوانة طوال شوطها، وتنفيذ التشغيل والتوقف الناعم لتقليل أحمال الصدمات، وتحقيق حركة سلسة في الأنظمة متعددة المحاور.
تحافظ سلسلة 4WRPEH على نفس حجم NG6 ونمط التركيب مثل 4WE 6 D، مما يجعلها مسار ترقية ميكانيكي مباشر. تتراوح سعة التدفق من 4 إلى 40 لترًا في الدقيقة حسب الطراز. يشتمل الصمام على إلكترونيات مدمجة تقوم بمعالجة إشارات التحكم، وتوفير التغذية الراجعة للموقع، وتنفيذ خوارزميات التحكم المعقدة. يتناقض هذا التصميم الإلكتروني المتكامل بشكل حاد مع التبديل الكهرومغناطيسي البسيط لـ 4WE 6 D.
تسمح التغذية المرتدة للموضع لنظام التحكم بالتحقق من نقل التخزين المؤقت فعليًا إلى الموضع المطلوب. يحقق التحكم في الحلقة المغلقة الدقة في أجزاء من المليمتر، مما يتيح تطبيقات مثل المكابس المؤازرة التي تحتاج إلى تحكم دقيق في القوة أو الأدوات الآلية التي تتطلب تحديدًا سلسًا. تتيح إشارة التغذية المرتدة الكهربائية أيضًا المراقبة التشخيصية لاكتشاف التآكل أو الخلل قبل حدوث الفشل الكامل.
تشتمل الصمامات التناسبية الحديثة على واجهات اتصال رقمية مثل IO-Link التي تربطها ببيئات التصنيع Industry 4.0. يصبح الصمام مستشعرًا ذكيًا يوفر بيانات الأداء في الوقت الفعلي وتنبؤات الصيانة ومعلمات التكوين. يمثل هذا قفزة أجيال من التوصيل الكهربائي الأساسي لصمام التحكم الاتجاهي 4WE 6 D.
متى يجب عليك اختيار التحكم التناسبي بدلاً من التحكم في التشغيل والإيقاف؟ إذا كان التطبيق يتضمن أيًا من هذه المتطلبات، فإن التحكم التناسبي يستحق دراسة جادة: تشغيل متغير السرعة، أو تسارع وتباطؤ سلس، أو زيادة الضغط من أجل اتصال لطيف بالأجزاء، أو تثبيت الموضع بدون أقفال ميكانيكية، أو التكامل في وحدات التحكم في الحركة القابلة للبرمجة. من ناحية أخرى، إذا كنت تحتاج ببساطة إلى تبديل اتجاه موثوق به وبقاء حجم التدفق ثابتًا أثناء التشغيل، فإن 4WE 6 D الأبسط والأقل تكلفة يظل الخيار الأفضل.
يبدأ العديد من صانعي الآلات بصمامات التشغيل والإيقاف، ثم يقومون بتعديل التحكم النسبي لاحقًا مع تطور متطلبات العملاء. التوافق الميكانيكي يجعل هذه الترقية واضحة نسبيًا، على الرغم من أن التكامل الكهربائي وضبط النظام يتطلب جهدًا هندسيًا إضافيًا. إن التخطيط للترقية المستقبلية المحتملة من خلال التصميم باستخدام بنية تحتية كهربائية كافية وقدرة نظام التحكم يوفر المال مقارنة بإعادة التصميم الكاملة لاحقًا.
اعتبارات الشراء وحقائق سلسلة التوريد
تختلف الأسعار الواقعية لصمام التحكم الاتجاهي Rexroth 4WE 6 D بشكل كبير بناءً على الطراز المحدد والمورد وظروف السوق. تتراوح أسعار الصمامات الجديدة عادةً بين 350 إلى 730 دولارًا أمريكيًا اعتمادًا على التكوين والكمية. تنطبق خصومات الحجم على الطلبات المكونة من عشر وحدات أو أكثر، حيث يقدم بعض الموزعين أسعارًا متدرجة تقلل تكلفة الوحدة بنسبة 15 إلى 25 بالمائة بكميات أعلى.
تقوم الأسواق عبر الإنترنت مثل eBay بإدراج الصمامات الجديدة والمستعملة بنقاط أسعار مختلفة. في حين أن الصمامات المستخدمة قد تبدو جذابة لتوفير التكاليف، إلا أن تاريخها وحالتها الداخلية لا يزالان غير معروفين. نظرًا لأن التسرب الداخلي يزداد مع التآكل ويتطلب قياسه معدات اختبار التدفق، فإن الصمامات المستخدمة تحمل مخاطر كبيرة ما لم يقدم البائع نتائج اختبار معتمدة. بالنسبة للتطبيقات المهمة، نادرًا ما تبرر المدخرات المتواضعة عدم اليقين بشأن الموثوقية.
يحتفظ الموزعون المعتمدون مثل [BuyRexroth.com](http://buyrexroth.com/) بمخزون من التكوينات الشائعة مع التسليم النموذجي خلال 28 يوم عمل للطرز القياسية. ويمثل هذا ما يقرب من ستة أسابيع، وهو ما يبدو طويلاً بالنسبة لمثل هذا المكون القياسي ولكنه يعكس ضغوط سلسلة التوريد العالمية المستمرة التي تؤثر على قطاع الأتمتة الصناعية بأكمله. يمكن أن تؤدي تكوينات الصمامات الأقل شيوعًا أو الخيارات الخاصة مثل الطلاءات المقاومة للتآكل إلى تمديد فترات الإنتاج إلى 12 أسبوعًا أو أكثر.
تخلق هذه المهل الزمنية تحديات تخطيط حقيقية لمصنعي المعدات وأقسام الصيانة. إن طلب الصمامات بعد الانتهاء من تصميم الماكينة يخاطر بتأخير المشروع بأكمله إذا استغرق التسليم وقتًا أطول من المتوقع. وبالمثل، ينبغي لعمليات الصيانة تخزين قطع الغيار المهمة بدلاً من انتظار أوامر الطوارئ أثناء الأعطال. تحتاج التكلفة الدفترية المالية للمخزون إلى الموازنة مع التكلفة الأعلى بكثير لتوقف الإنتاج أثناء انتظار قطع الغيار.
يضيف الشحن الدولي طبقة أخرى من التعقيد. تعتبر الصمامات الهيدروليكية سلعًا صناعية قياسية دون قيود تصدير خاصة، لكن تكاليف الشحن ووقت التخليص الجمركي تختلف بشكل كبير حسب الوجهة. غالبًا ما يوفر الطلب من الموزعين الإقليميين بدلاً من الشحن مباشرة من ألمانيا توصيلًا أسرع وخدمات لوجستية أبسط على الرغم من احتمال ارتفاع أسعار الوحدات.
وتمتد التكلفة الإجمالية للملكية إلى ما هو أبعد من سعر الشراء. تساهم أعمال التركيب، وهندسة التكامل، ووقت التشغيل، والصيانة المستمرة في تكاليف مدى الحياة. والأهم من ذلك، أن نظام الترشيح المطلوب للحفاظ على نظافة الزيت بشكل مناسب غالبًا ما يكلف أكثر من عشر سنوات مقارنة باستبدال الصمامات المتعددة. يؤدي إهمال الترشيح لتوفير التكاليف قصيرة المدى إلى فشل الصمام المبكر، مما يؤدي إلى ارتفاع النفقات على المدى الطويل.
غالبًا ما يؤدي تركيز المشترين على أقل سعر شراء إلى خلق مشكلات باهظة الثمن لاحقًا. يأخذ التقييم الكامل في الاعتبار موثوقية البائع وجودة الدعم الفني وتوافر قطع الغيار وشروط الضمان إلى جانب السعر. إن إقامة علاقات مع العديد من الموردين المعتمدين يوفر المرونة ضد انقطاع العرض غير المتوقع مع الحفاظ على معايير الجودة.
متطلبات الصيانة واستكشاف الأخطاء وإصلاحها الوصول
توفر كتالوجات المنتجات القياسية لصمام التحكم الاتجاهي 4WE 6 D المواصفات والأبعاد ولكنها تفتقر بشكل خاص إلى إجراءات الصيانة التفصيلية أو أدلة استكشاف الأخطاء وإصلاحها. عادةً ما يعتبر المصنعون هذه المعرفة التشغيلية بمثابة خبرة فنية تتطلب وثائق خدمة منفصلة.
تنشر Rexroth وHYDAC أدلة الخدمة الشاملة التي تغطي إجراءات التفكيك، ومواصفات حدود التآكل، وقطع الغيار الموصى بها، والمخططات الانسيابية التشخيصية. لا تتوفر هذه الأدلة مجانًا ولكنها تتطلب الشراء أو يتم تقديمها للعملاء الذين أكملوا الدورات التدريبية الرسمية. تحمي هذه السياسة معرفة الشركة المصنعة مع ضمان حصول الموظفين الذين يقومون بالصيانة على التدريب المناسب.
بالنسبة لفرق الصيانة، هذا يعني أنه لا يمكنك الاعتماد فقط على معلومات الكتالوج لتشخيص المشكلات أو التخطيط للإصلاحات. إن إنشاء اتصال مع مجموعة الدعم الفني الخاصة بالشركة المصنعة قبل ظهور المشكلات يوفر الوقت أثناء حالات الطوارئ. يقدم العديد من الموزعين برامج تدريبية تغطي أنواعًا متعددة من الصمامات وتوفر خبرة عملية في إجراءات التفكيك والاختبار.
تشمل مهام الصيانة الشائعة استبدال ملف الملف اللولبي، وتجديد الختم، وتنظيف التخزين المؤقت. يسمح تصميم عضو الإنتاج الرطب باستبدال الملفات دون فتح التجويف الهيدروليكي عن طريق تدوير الملف بمقدار 90 درجة ورفعه. لا يتطلب هذا الإجراء الذي يستغرق خمس دقائق تصريف السوائل أو خفض ضغط النظام. يمكن للأختام الجديدة والبكرة النظيفة استعادة الأداء الجديد للصمامات التي تظهر زيادة في التسرب الداخلي، بشرط ألا يؤدي التآكل إلى فتح خلوص يتجاوز المواصفات.
يؤدي تشخيص مشكلات الصمامات بشكل منهجي إلى تجنب إهدار الجهد واستبدال الأجزاء بشكل عشوائي. إذا فشل الصمام في التحول، تحقق أولاً من وصول الطاقة الكهربائية إلى الملف بالجهد المناسب. تحقق من مقاومة الملف باستخدام مقياس الأومتر للتأكد من أن الملف لم يحترق. إذا نجحت الفحوصات الكهربائية، تصبح المشاكل الهيدروليكية موضع شك. ربما تسبب الزيت الملوث في التصاق البكرة، الأمر الذي يتطلب التفكيك والتنظيف. قد يوفر ضغط الإمداد المنخفض ضغطًا تجريبيًا غير كافٍ لتحريك البكرة مقابل قوى الحمل.
يتطلب الاختبار الكهربائي معرفة مواصفات مقاومة الملف، والتي تظهر في أوراق البيانات التفصيلية ولكن ليس في الكتالوجات الأساسية. تتراوح ملفات التيار المستمر النموذجية من 15 إلى 40 أوم اعتمادًا على تصنيف الجهد. تظهر ملفات التيار المتردد مقاومة أقل بكثير، غالبًا ما تكون من 5 إلى 15 أوم، نظرًا لأنها تعتمد على الحث بدلاً من المقاومة النقية للحد من التيار. تشير الدائرة المفتوحة إلى ملف محترق، في حين تشير المقاومة المنخفضة جدًا إلى لفات قصيرة.
إرشادات التطبيق في العالم الحقيقي
تمثل المكابس الصناعية تطبيقًا كلاسيكيًا لصمام التحكم الاتجاهي 4WE 6 D. يتحكم الصمام في تمديد الأسطوانة لتطبيق قوة الضغط والسحب للتحرير. يحد صمام تخفيف الضغط من القوة القصوى، بينما يتحكم الصمام الاتجاهي في الاتجاه ببساطة. يكفي هذا التحكم المباشر للعديد من عمليات الضغط حيث تظل القوة والسرعة ثابتتين.
تستخدم آلات القولبة بالحقن صمامات اتجاهية متعددة بما في ذلك نماذج 4WE 6 D للتحكم في أسطوانات المشبك ودبابيس القاذف وسحب القلب. تتطلب هذه الوظائف تحكمًا موثوقًا في الاتجاه مع الحد الأدنى من التسرب لتجنب مشكلات جودة الأجزاء. إن قدرة الصمام على العمل عند 315 بار تلائم قوى التثبيت العالية اللازمة للقوالب الكبيرة.
تستخدم المعدات الهيدروليكية المتنقلة مثل الحفارات والرافعات صمامات اتجاهية في جميع أنحاء النظام. غالبًا ما يعمل 4WE 6 D كصمام تجريبي يغذي الضغط التجريبي إلى صمامات التحكم الرئيسية الأكبر حجمًا في وحدة تحكم المشغل. تعمل هذه البنية على إبقاء أدوات تحكم المشغل خفيفة وسريعة الاستجابة بينما تتعامل الصمامات الرئيسية مع التدفقات الثقيلة التي تقود أسطوانات ذراع الرافعة والذراع والجرافة. يتناسب حجم NG6 المدمج بسهولة مع مجمعات الصمامات التجريبية التي تخدم وظائف متعددة.
تستخدم أتمتة خط التجميع في كثير من الأحيان صمامات 4WE 6 D لنقل الأجزاء، والتثبيت، وعمليات الضغط. يدعم زمن الاستجابة السريع معدلات دورة عدة عمليات في الدقيقة. يثبت العمر المتوقع الطويل أهميته نظرًا لأن فشل الصمام في الخط الآلي يوقف الإنتاج ويؤثر على محطات متعددة في اتجاه مجرى النهر.
يتطلب كل تطبيق من هذه التطبيقات الاهتمام بتفاصيل محددة تتجاوز المواصفات الأساسية. تحتاج أدوات التحكم في الضغط إلى حجم دقيق لصمام تخفيف الضغط لحماية الأدوات. تتطلب آلات القولبة معالجة الأحمال الحرارية العالية الناتجة عن التدوير المستمر. تواجه المعدات المتنقلة الصدمات والاهتزازات ودرجات الحرارة القصوى التي تتحدى موثوقية الصمام. تحتاج الأنظمة الآلية إلى التكامل مع وحدات التحكم القابلة للبرمجة ودوائر السلامة. يوفر 4WE 6 D أساسًا قادرًا ولكنه لا ينجح إلا عندما يعالج تصميم النظام الكامل هذه المتطلبات الخاصة بالتطبيق.
اتخاذ قرار الاختيار
يبدأ اختيار صمام التحكم الاتجاهي Rexroth 4WE 6 D بالتحقق من أنه يلبي المتطلبات الأساسية. يجب أن يظل ضغط النظام عند 350 بار أو أقل، ويجب ألا يتجاوز طلب التدفق 80 لترًا في الدقيقة للملفات اللولبية التي تعمل بالتيار المستمر أو 60 لترًا في الدقيقة لإصدارات التيار المتردد، ويجب أن يظل ضغط خط الإرجاع أقل من 160 بارًا بما في ذلك طفرات الضغط.
تحتاج المواصفات الكهربائية إلى مطابقة مصادر الطاقة المتاحة. في حين أن التيار المستمر بجهد 24 فولت أصبح عالميًا تقريبًا في أدوات التحكم الصناعية الحديثة، فقد تتطلب المعدات القديمة إصدارات تيار متردد بجهد 110 أو 230 فولت. تأكد من بقاء تحمل الجهد ضمن تصنيف زائد أو ناقص 10 بالمائة لتجنب مشكلات الموثوقية في المنشآت ذات جودة الطاقة الهامشية.
تحدد الظروف البيئية اختيار مادة الختم. يعمل مطاط النتريل القياسي من سالب 30 إلى موجب 80 درجة مئوية مع الزيوت البترولية. تحتاج التطبيقات ذات درجات الحرارة العالية التي تزيد عن 80 درجة إلى أختام مطاطية فلورية. تتطلب السوائل ذات الأساس المائي مركبات مانعة للتسرب محددة تقاوم البيئة الكيميائية المختلفة. وبالمثل، تأكد من أن السائل الهيدروليكي يلبي معايير DIN 51524 أو استشر الشركة المصنعة فيما يتعلق بالسوائل البديلة.
تشمل اعتبارات التركيب كلاً من واجهة الصمام واتجاه الملف اللولبي. تأكد من أن سطح التثبيت يوفر مستوى إغلاق مسطح مع عزم دوران مناسب للمسمار وأختام على شكل حرف O. قم بتخطيط التوجيه الكهربائي للاستفادة من الملف اللولبي القابل للتدوير، مع وضع الموصل في مكان تكون فيه الأسلاك ملائمة ومحمية من التلف الميكانيكي.
يعتمد القرار بين الإصدارات القياسية لعودة الزنبرك والإصدارات المانعة على دورة العمل وتوافر الطاقة. توفر الصمامات العازلة الطاقة في التطبيقات التي يتغير فيها موضع الصمام بشكل غير متكرر ويجب أن يستمر لفترات طويلة. توفر صمامات إرجاع الزنبرك أوضاع فشل أكثر وضوحًا نظرًا لأن فقدان الطاقة يعيدها إلى حالة آمنة محددة.
بالنسبة للتطبيقات التي تتطلب التحكم في السرعة المتغيرة، أو التسارع السلس، أو ردود الفعل على الموضع، تصبح قيود 4WE 6 D واضحة. يشير هذا إلى متى يجب التفكير في الصمامات التناسبية على الرغم من التكلفة العالية والتعقيد. يعتمد القرار غالبًا على ما إذا كان التطبيق يحتاج حقًا إلى تعديل أو ما إذا كان التحكم في التشغيل والإيقاف مع تصميم الدائرة المناسب يحقق النتائج المطلوبة.
وبعيدًا عن الصمام نفسه، يعتمد النجاح على التصميم المناسب للنظام. حجم وحدة الطاقة الهيدروليكية لتوفير التدفق الكافي عند الضغط المطلوب مع توليد حرارة معقول. قم بتركيب مرشح يلبي متطلبات ISO 4406 Class 20/18/15. تصميم خطوط الإرجاع لتقليل الضغط الخلفي عند منفذ T. قم بتضمين الحماية من تخفيف الضغط والشطف المناسب للنظام أثناء بدء التشغيل الأولي لإزالة تلوث التجميع.
الخلاصة والتوصيات الاستراتيجية
يظل صمام التحكم الاتجاهي Rexroth 4WE 6 D معيارًا صناعيًا لأسباب وجيهة. إن قدرته على الضغط العالي، وواجهاته القياسية، وموثوقيته المؤكدة تجعله اختيارًا سليمًا للأنظمة الهيدروليكية ذات الضغط المتوسط إلى العالي التي تتطلب تحكمًا يمكن الاعتماد عليه في الاتجاه. يوفر القبول العالمي لمعايير تركيب NG6 مرونة سلسلة التوريد من خلال العديد من البائعين المؤهلين.
ومع ذلك، يتطلب التطبيق الناجح احترام حدود الصمام والحفاظ على البيئة الهيدروليكية التي يحتاجها. إن حد ضغط المنفذ T الذي يبلغ 160 بارًا ليس اقتراحًا ولكنه حد صارم يسبب الفشل عند تجاوزه. يجب على المهندسين تحليل ديناميكيات خط الإرجاع بعناية، خاصة في الأنظمة ذات الصمامات المتعددة التي تتقاسم مشعبات الإرجاع المشتركة.
نظافة السوائل الهيدروليكية غير قابلة للتفاوض أيضًا. يتطلب استيفاء معيار ISO 4406 فئة 20/18/15 الاستثمار في الترشيح المناسب والصيانة المستمرة. يمثل هذا أكبر تكلفة عمرية مرتبطة بالصمام ويستحق أولوية مناسبة في الميزانية. يؤدي توفير المال المنفق على الترشيح إلى تكاليف أكبر بكثير من خلال استبدال الصمام قبل الأوان ووقت التوقف غير المتوقع.
إن الاستفادة من التقييس تعني الاحتفاظ بقوائم مرجعية معتمدة ذات مواصفات معتمدة. توفر قابلية التبادل الميكانيكي لصمامات NG6 عبر العلامات التجارية مرونة سلسلة التوريد فقط عندما يتم التحقق من صحة البدائل تقنيًا بدلاً من افتراضها. انتبه بشكل خاص إلى تقييمات ضغط المنفذ T عند مقارنة البدائل.
بالنسبة لتصميمات الماكينات الجديدة، فكر في ما إذا كان التحكم في التشغيل والإيقاف يلبي حقًا الاحتياجات الحالية والمستقبلية. يعمل 4WE 6 D بشكل جيد في التطبيقات التي يكفي فيها تبديل الاتجاه والتدفق المستمر. عندما تصبح السرعة المتغيرة أو الحركة السلسة أو التشخيص المتكامل متطلبات، فإن تقنية الصمام المتناسب توفر إمكانات تستحق الاستثمار الإضافي.
يمثل الصمام تقنية ناضجة مع فهم واضح للقدرات والقيود. ويأتي النجاح من احترام تلك الحدود، والحفاظ على البيئة الهيدروليكية بشكل صحيح، ومطابقة قدرات الصمامات مع متطلبات التطبيق. عند استخدامه بشكل مناسب، يوفر صمام التحكم الاتجاهي 4WE 6 D سنوات من الخدمة الموثوقة في التطبيقات الصناعية الصعبة.
