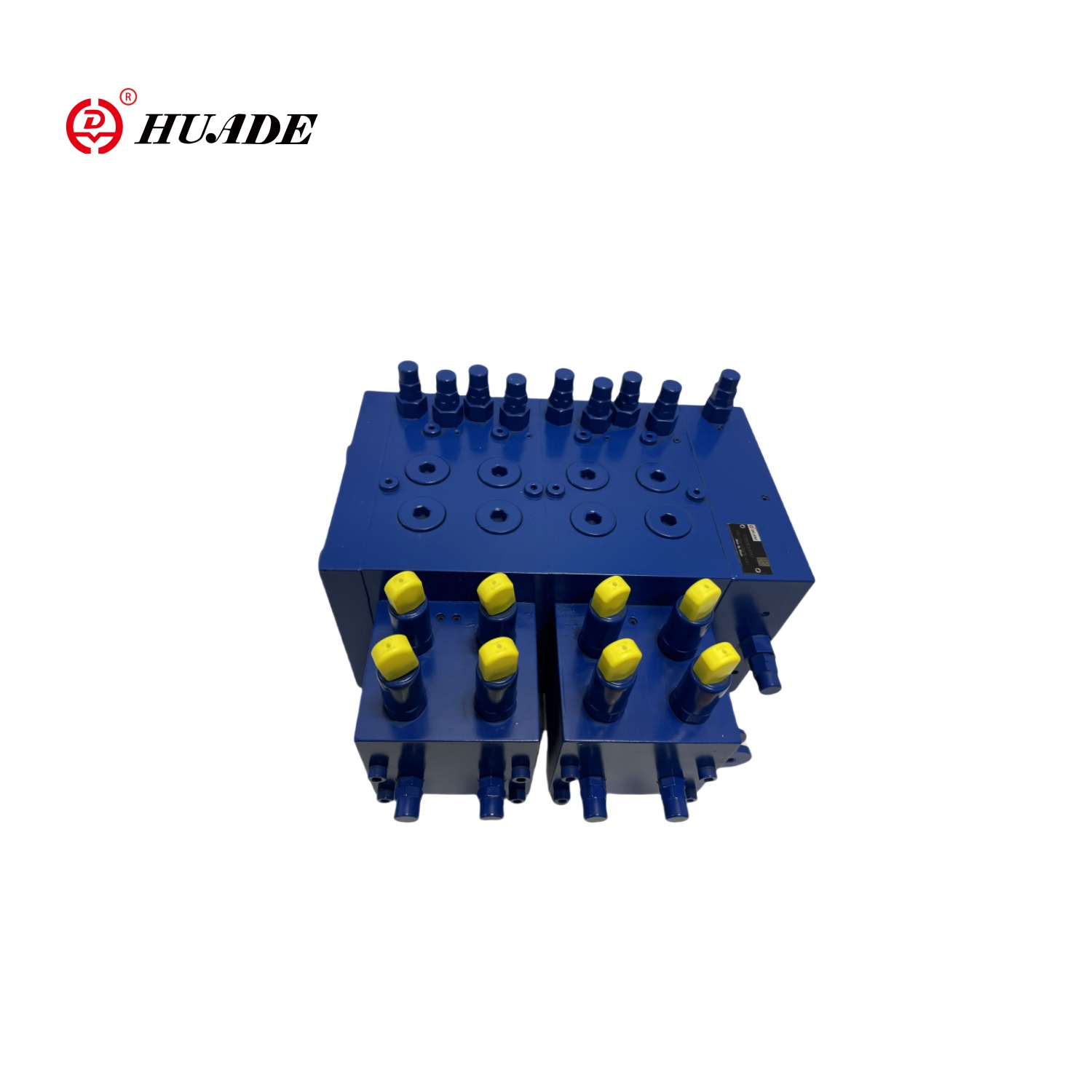

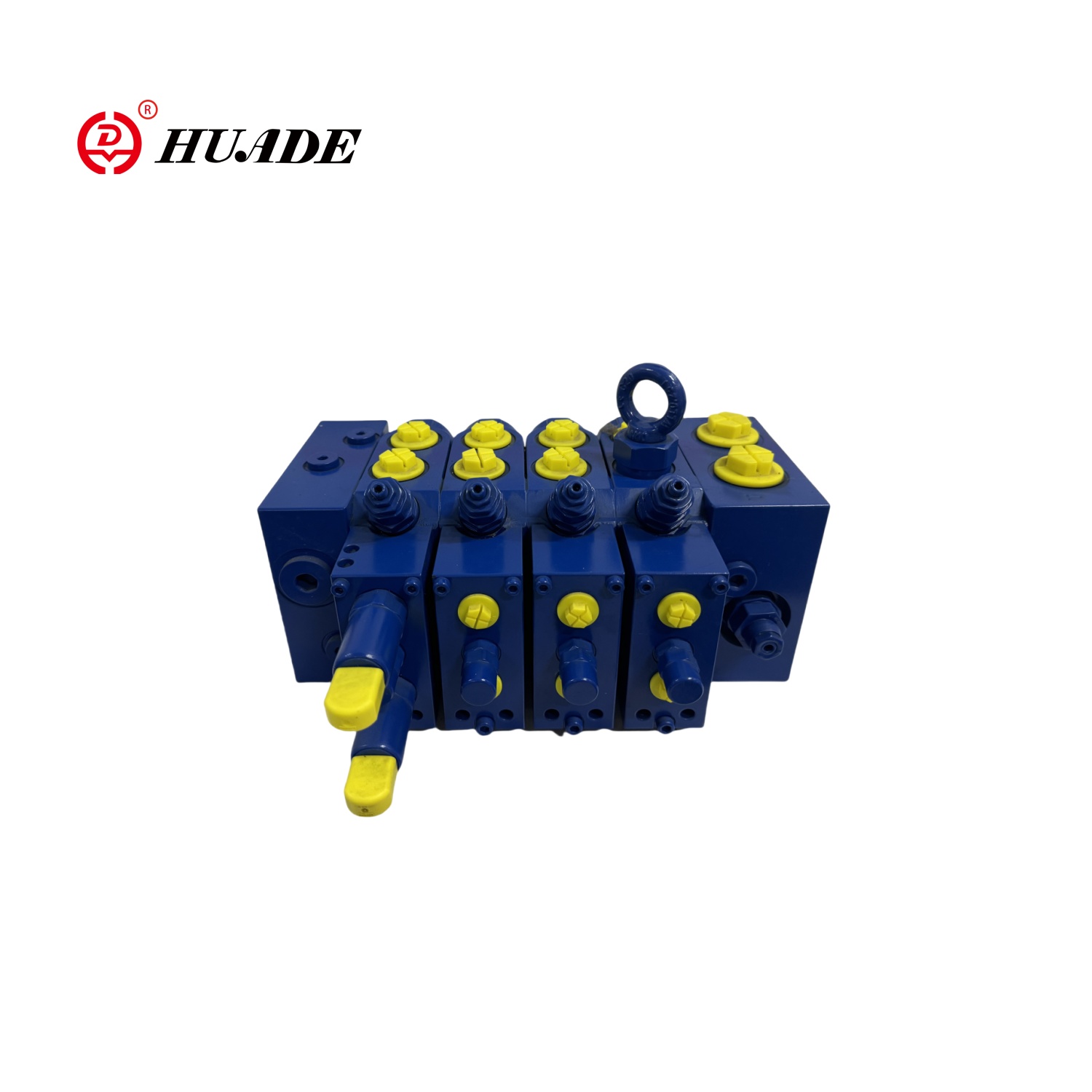

الصمام متعدد الطرق الحساسة للحمل هو صمام يغذي إشارات التغيير للضغط والتدفق والطاقة إلى الصمام لتحقيق وظيفة التحكم. يمكنه ضبط التدفق تلقائيًا وفقًا لتغيير الحمل للحفاظ على استقرار النظام وكفاءته. عادة ما يتم تجهيز الصمام متعدد الطرق الحساسة للحمل بمستشعر ضغط لمراقبة تغييرات الضغط الهيدروليكي في النظام في الوقت الفعلي.
| عمومًا | ||
| موقع التثبيت | لا متطلبات | |
| ميناء النفط | موضوع الأنابيب IS0228/1 | |
| وزن | مدخل الزيت (الجانب) （kg） | 7 |
| صمام الاتجاه ، الهيدروليكي （kg） | 7.1 | |
| صمام اتجاهي ، كهروانيك كيلوغرام （（ | 7.5 | |
| نهاية （kg） | 5.8 | |
| نطاق الزيت الهيدروليكي ومدى درجة الحرارة المحيطة (℃) | -20 إلى 80 | |
| هيدروليكي | ||
| تدفق | Port P Q L/Min | 300 مع مدخل الزيت الوسيط |
| ل/دقيقة | 200 مع مدخل الزيت الجانبي | |
| المنفذ A 、 b q l/min | 150 مع تعويض الضغط وحمل الحمل (نوع S) | |
| ل/دقيقة | 190 مع تعويض الضغط ، دون وظيفة حمل الحمل (نوع t) | |
| ل/دقيقة | 200 تعويض ضغط (النوع C) | |
| الضغط الاسمي P شريط | 350 | |
| الحد الأقصى لضغط العمل لكل ميناء | P P BAR | 350 |
| A ، B P Bar | 420 | |
| LS P BAR | 330 | |
| T P BAR | 30 | |
| و P بار | لا يوجد ضغط عودة إلى الخزان | |
| الحد الأقصى للضغط التجريبي لكل ميناء | X P BAR | 35 |
| A ، B P Bar | 35 | |
| نطاق الضغط التجريبي | شريط P الهيدروليكي | 8.5 إلى 22.5 |
| Electro-Hydraulic P Bar | 6.5 إلى 17.2 | |
| مطلوب التحكم في الضغط التفاضلي للصمام متعدد الاتجاهات | S-Type و C-Type P Bar | 18 |
| T-Type P Bar | 25 | |
| LS REFIER VALVE FUNCTION (نطاق التعديل) شريط | 50 إلى 149؟ 150 إلى 330 | |
| الزيت الهيدروليكي | DIN51524 الزيت المعدني | |
| مدى اللزوجة V mm2/ق | 10 إلى 380 | |
| مستوى التلوث المسموح به من الزيت الهيدروليكي | 20/18/15 المستوى | |
| مستوى النظافة وفقًا لـ IS04406 (ج) | يوصى باستخدام مرشح مع الحد الأدنى من دقة الترشيح β10≥75 | |
| الأجهزة الإلكترونية | ||
| صمام التحكم التجريبي الكهربائي | TM1005110 تبديل الصمام | |
| TM82002 الصمام النسبي | ||
سمات:
▶ صمام اتجاهي نسبي للتحكم في التدفق بشكل مستقل عن ضغط الحمل
▶ بنية من نوع الرقائق
▶ مع وظيفة تعويض ضغط الحمل
▶ التكرار العالي والتباطري المنخفض
▶ يمكن ضبطها بواسطة محدد السكتة الدماغية
▶ صمام الفائض مع وظيفة ملء الزيت
| ضغط | 300BAR |
| تدفق | 120L/دقيقة |
| الضغط الاسمي | 250bar (جانب المضخة) |
| 300BAR (جانب المحرك) | |
| الحد الأقصى للتدفق | |
| (جانب المضخة) | 200 لتر/دقيقة (مدخل الزيت الجانبي) |
| 200 لتر/دقيقة (مدخل الزيت المتوسط) | |
| (جانب المشغل) | 200 لتر/دقيقة (مع وظيفة حمل الحمل) |
| 190L/MIN (مع تعويض الضغط) | |
| 150L/دقيقة (مع تعويض الضغط وحمل الصمام عقد) |
طلب:
تم استخدام صمامات متعددة الطرق المستشعر على نطاق واسع في العديد من المجالات بسبب أدائها الممتاز ، مثل آلات البناء ، والآلات الزراعية ، والتصنيع الصناعي ، وآلات الرفع والنقل ، وآلات التعدين ، والسفن والهندسة البحرية.
