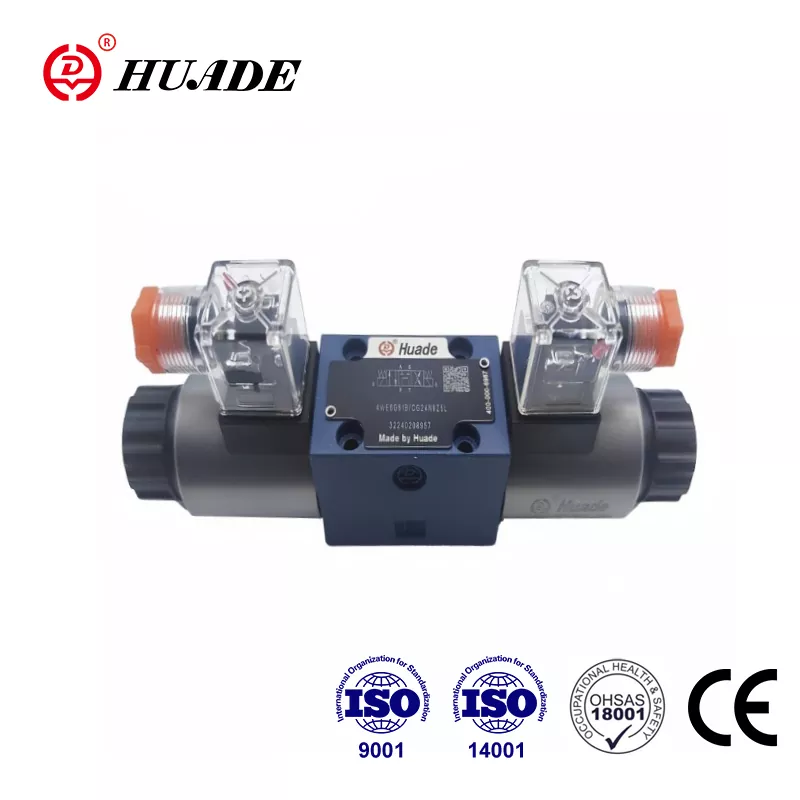

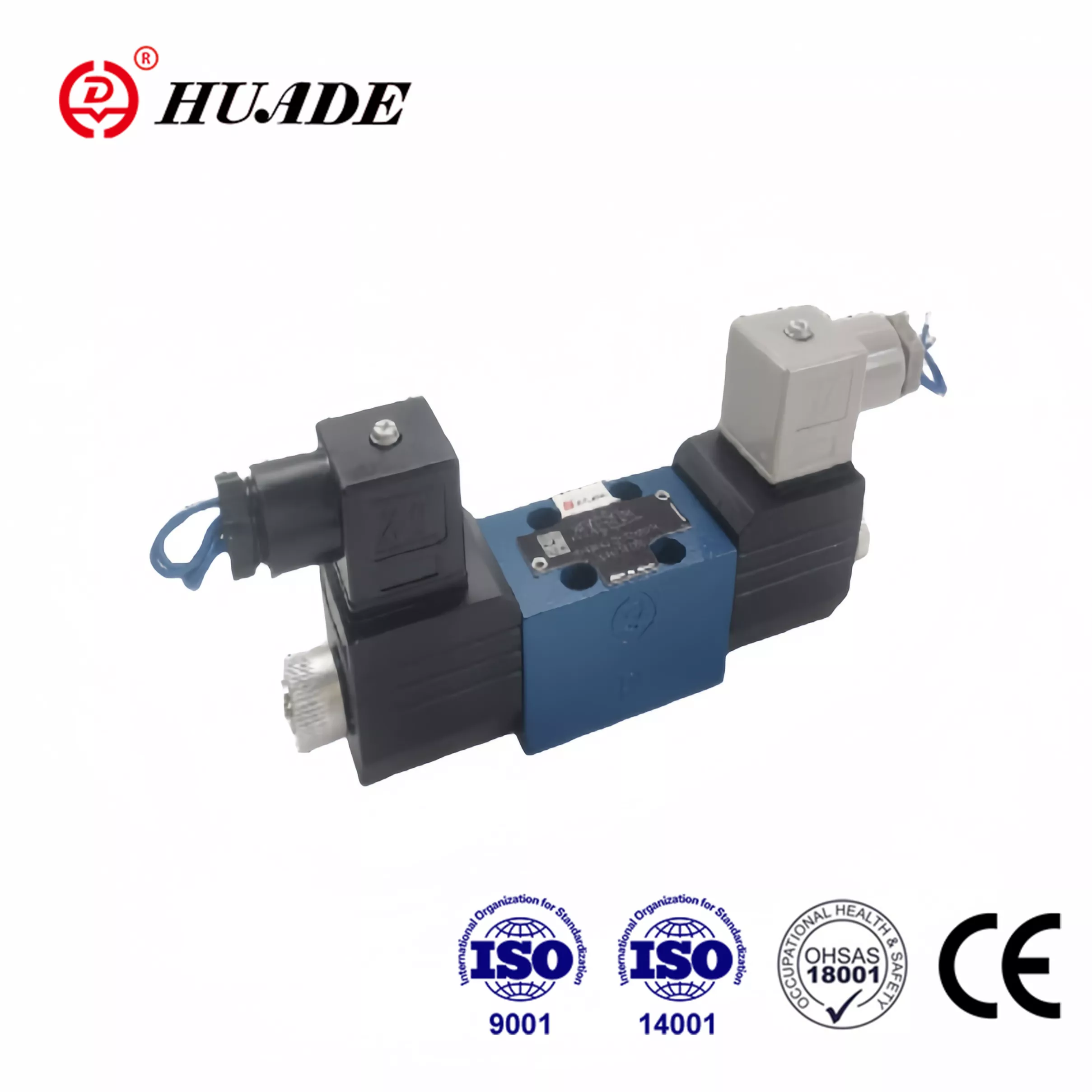

عندما يبحث الأشخاص عن "صمام التحكم الاتجاهي WE 4 لـ Rexroth"، فإنهم عادةً ما يبحثون عن أحد المكونات الهيدروليكية الأكثر شيوعًا في الآلات الصناعية. الاسم يمكن أن يكون مربكا بعض الشيء بالرغم من ذلك. ما يعنيه معظم الناس في الواقع بـ "WE 4" هو صمام سلسلة Rexroth WE 6 بوظيفة رباعية الاتجاهات. يشير الرقم "4" إلى المنافذ الأربعة الرئيسية الموجودة على الصمام، بينما يخبرك الرقم "6" بتعيين الحجم، والذي يتوافق مع نمط التثبيت القياسي NG6 أو CETOP 3.
هذا التمييز مهم لأنه إذا كنت تطلب قطع غيار أو تصمم نظامًا، فأنت بحاجة إلى معرفة ما تعمل عليه بالضبط. لقد كان صمام التحكم الاتجاهي Rexroth في هذه الفئة بمثابة العمود الفقري في الأنظمة الهيدروليكية لعقود من الزمن، وهناك أسباب وجيهة وراء استمرار شعبيته اليوم.
ما الذي يجعل صمام ريكسروث WE 6 مميزًا
يبرز صمام التحكم الاتجاهي Rexroth WE 6 في المجال المزدحم للصمامات الهيدروليكية لأنه يقدم أداءً جديًا في حزمة مدمجة. يمكن لهذا الصمام التعامل مع ضغوط تصل إلى 350 بار، أي حوالي 5076 رطل لكل بوصة مربعة، ومعدلات تدفق تصل إلى 80 لترًا في الدقيقة عند استخدام إصدار الملف اللولبي DC. بالنسبة للملف اللولبي للتيار المتردد، ينخفض ذلك إلى 60 لترًا في الدقيقة، لكن هذا لا يزال كافيًا لمعظم التطبيقات الصناعية.
يستخدم الصمام ما يسمى بتصميم الملف اللولبي ذي الدبوس الرطب ذو الفعل المباشر. دون الدخول في تفاصيل تقنية أكثر من اللازم، هذا يعني أن الملف الكهرومغناطيسي موجود في الزيت الهيدروليكي، مما يساعد على تبريده ويجعله يعمل بشكل أكثر هدوءًا. يقوم الزيت أيضًا بتشحيم الأجزاء المتحركة، مما يطيل عمر الصمام. وهذا يختلف عن بعض التصميمات الأرخص حيث يكون الملف اللولبي خارج الزيت ويعمل بشكل أكثر سخونة.
إن ما يميز صمام التحكم الاتجاهي هذا حقًا هو مدى استيفائه للمعايير الدولية. يتبع نمط التثبيت ISO 4401-03-02-0-05، وهو نفس معيار NFPA D03 الأمريكي. يعني هذا التوحيد أنه يمكنك استبدال صمام Rexroth بصمام NG6 الخاص بعلامة تجارية أخرى دون تغيير لوحة التثبيت أو السباكة. يعد هذا أمرًا مهمًا عندما تحافظ على المعدات القديمة أو تحاول الحصول على قطع الغيار بسرعة.
فهم وظيفة 4-Way
عندما نتحدث عن صمام التحكم الاتجاهي رباعي الاتجاهات، فإننا نصف كيف يتحكم الصمام في التدفق الهيدروليكي. يحتوي الصمام على أربعة منافذ رئيسية، تسمى عادةً P وT وA وB. ويتصل المنفذ P بمضختك ويجلب السائل الهيدروليكي المضغوط. يتصل المنفذ T بالخزان الخاص بك وهو المكان الذي يعود فيه السائل. يتصل المنفذان A وB بالأسطوانة الهيدروليكية أو المحرك.
يمكن تكوين صمام Rexroth WE 6 كصمام 4/3، مما يعني أربعة منافذ وثلاثة مواضع، أو صمام 4/2 بأربعة منافذ وموضعين. يعد الإصدار ثلاثي المواضع أكثر شيوعًا لأنه يمنحك موضعًا مركزيًا محايدًا حيث يعود الصمام عند إيقاف تشغيل الإشارة الكهربائية.
المواقف المركزية المختلفة تفعل أشياء مختلفة. المركز المغلق، والذي يطلق عليه Rexroth اسم التخزين المؤقت "C"، يحجب جميع المنافذ في الموضع الأوسط ولكنه يربط A وB بالخزان. يكون هذا مفيدًا عندما تحتاج إلى تثبيت الحمل في مكانه. يقوم المركز المفتوح، المميز بـ "G" أو "T" في نظام Rexroth، بتوصيل المضخة مباشرة بالخزان في الوضع المحايد أثناء حجب A وB. هذا هو ما ستستخدمه مع مضخة تروس ذات إزاحة ثابتة لأنه يسمح للمضخة بالتفريغ عندما لا يتحرك أي شيء.
يعد تكوين التخزين المؤقت "E" شائعًا أيضًا. إنه يحجب المضخة ولكنه يربط A وB وT معًا في المركز. وإذا كنت بحاجة إلى أقصى قدر من قوة الإمساك، فإن بكرة "H" تحجب جميع المنافذ الأربعة بالكامل في الوضع المحايد. هذا هو ما يستخدمه الميكانيكيون في تثبيت المشابك لأنه لا يوجد أي تسرب فعليًا بمجرد ضبط المشابك.
كيف يقارن صمام ريكسروث بالمنافسة
يعتبر سوق صمامات التحكم الاتجاهي NG6 تنافسيًا، حيث تقدم Parker Hannifin وEaton Vickers منتجات مماثلة. تصنع جميع العلامات التجارية الثلاث الكبرى صمامات تتبادل فعليًا لأنها تتبع نفس معيار CETOP 3. وهذا يجعل قرار الشراء الخاص بك يعتمد على تفاصيل الأداء والسعر ومدى سرعة الحصول على الصمام.
يصل الحد الأقصى لكل من Rexroth WE 6 وVickers DG4V-3 إلى 80 لترًا في الدقيقة و350 بارًا على المنافذ الرئيسية. تطالب سلسلة Parker's D3W بقدرة تدفق أعلى، تصل إلى 150 لترًا في الدقيقة في نفس مساحة D03. قد يكون هذا مهمًا إذا كنت تتجاوز الحدود، ولكن بالنسبة لمعظم التطبيقات، يوفر صمام ريكسروث الكثير من السعة.
إحدى المناطق التي تظهر فيها الاختلافات هي تصنيف ضغط منفذ الخزان. يسمح صمام Rexroth عادةً بالضغط الخلفي بمقدار 160 بارًا على منفذ T لأنواع معينة من التخزين المؤقت. يصل ضغط Parker's D3W إلى 210 بار، بينما يتعامل إصدار Vickers DG4V-3 عالي الأداء مع 207 بار. إذا كان لديك خطوط عودة طويلة أو كنت بحاجة إلى إدارة الضغط الخلفي، فقد يؤثر ذلك على اختيارك.
من حيث السعر، عادةً ما يبلغ سعر صمام التحكم الاتجاهي Rexroth حوالي 255 جنيهًا إسترلينيًا للوحدة الأساسية، على الرغم من أن الأسعار تختلف بناءً على التكوين ومكان الشراء. يمكنك العثور على هذه الصمامات من خلال الموزعين الصناعيين، وعلى موقع eBay للوحدات المستخدمة أو الفائضة، ومن خلال الموردين الرئيسيين مثل RS Online.
لماذا تعتبر نظافة السوائل مهمة أكثر مما تعتقد
إليك شيء يلفت انتباه الكثير من الأشخاص بشأن صمام Rexroth WE 6. على الرغم من أنه تم تصميمه بشكل متين ويمكنه تحمل ضغط يصل إلى 350 بار، إلا أنه حساس بشكل مدهش للزيت الهيدروليكي المتسخ. إن التوافق الدقيق بين البكرة والتجويف هو ما يسمح للصمام بالإغلاق عند الضغط العالي، ولكن نفس الخلوص الضيق، عادة ما بين 3 و13 ميكرون، يعني أن الجزيئات يمكن أن تؤدي إلى تشويش الأشياء.
عندما تدخل الملوثات إلى تلك الفجوة الصغيرة، فإنها تخلق ما تسميه الصناعة التصاق التخزين المؤقت أو قفل الطمي. يتعطل التخزين المؤقت ولا يتحرك حتى عند تنشيط الملف اللولبي. إذا كنت تقوم بتشغيل ملفات لولبية للتيار المتردد، فقد يؤدي ذلك إلى حرق الملف لأنه يبقى في وضع تيار التدفق العالي بدلاً من الانخفاض إلى الاحتفاظ بالتيار بمجرد تحرك الملف.
تحدد Rexroth أن النظام الهيدروليكي الخاص بك يجب أن يحافظ على فئة النظافة ISO 4406 20/18/15. هذا ليس مجرد اقتراح. ربما يكون الترشيح الجيد وإبعاد التلوث عن نظامك هو أهم شيء يمكنك القيام به للحفاظ على عمل صمامات التحكم الاتجاهية بشكل موثوق. إنه أكثر أهمية من شراء أغلى صمام أو الإفراط في هندسة أدوات التحكم الكهربائية الخاصة بك.
يتضمن روتين الصيانة المناسب فحص عناصر الفلتر بناءً على فرق الضغط، والحفاظ على برودة الزيت، والتأكد من عدم دخول الماء إلى النظام. المثل الهيدروليكي القديم هو الحفاظ على الزيت "نظيفًا وباردًا وجافًا"، وهذا هو حقًا مفتاح عمر الصمام الطويل.
التوصيلات الكهربائية والحماية
يأتي صمام Rexroth WE 6 بخيارات جهد مختلفة. يمكنك الحصول على 24 فولت تيار مباشر، وهو أمر شائع في المعدات المحمولة والآلات الصناعية الحديثة. يوجد أيضًا 230 فولت تيار متردد للأنظمة الصناعية القديمة و110 فولت تيار مستمر لبعض التطبيقات المتخصصة. يمكن تبديل الملفات اللولبية للتيار المتردد والتيار المستمر على نفس جسم الصمام، مما يمنحك المرونة إذا كنت تقوم بترقية النظام.
عندما تقوم بإيقاف الطاقة عن صمام الملف اللولبي، فإنه يولد ارتفاعًا في الجهد. هذه مجرد أمور فيزيائية، ولكنها يمكن أن تسبب مشاكل في إلكترونيات التحكم الخاصة بك إذا لم تتعامل معها بشكل صحيح. إما أنك تحتاج إلى حماية من زيادة التيار الخارجي في اللوحة الكهربائية الخاصة بك، أو يمكنك طلب الصمام بموصل يحتوي على خاصية منع التداخل المضمنة.
يوفر الصمام خيارات تجاوز يدوية أيضًا. يتيح التجاوز اليدوي القياسي للفني تحريك التخزين المؤقت عن طريق الضغط على زر عند انقطاع التيار الكهربائي. وهذا أمر لا يقدر بثمن أثناء استكشاف الأخطاء وإصلاحها أو التشغيل. يوجد أيضًا خيار زر الفطر مع ماسكة تعمل على قفل الصمام في الوضع اليدوي حتى تقوم بسحبه للخارج.
متى يجب استخدام هذا الصمام ومتى يجب البحث في مكان آخر
يتفوق صمام التحكم الاتجاهي Rexroth WE 6 في التحكم البسيط في التشغيل والإيقاف. إذا كنت بحاجة إلى أسطوانة هيدروليكية للتمديد أو التراجع، أو محرك للتشغيل والعكس، فإن هذا الصمام يؤدي المهمة بشكل موثوق واقتصادي. إنها معدات قياسية في آلات البناء والمعدات الزراعية والأدوات الآلية والهيدروليكية الصناعية العامة.
ما لا يفعله هذا الصمام هو التحكم النسبي. لا يمكنك تغيير معدل التدفق أو التحكم في سرعة المشغل الخاص بك بسلاسة باستخدام صمام تحكم اتجاهي بسيط. إذا كنت بحاجة إلى ذلك، فأنت تنظر إلى سلسلة الصمامات النسبية 4WRA أو 4WREE من Rexroth بدلاً من ذلك. تحتوي هذه الصمامات على ملفات لولبية متناسبة وردود فعل إلكترونية وأجهزة استشعار للموضع تتيح لك التحكم في موضع التخزين المؤقت بشكل مستمر بناءً على إشارة تناظرية.
الفرق في التكلفة كبير. قد يتجاوز سعر صمام الاتجاه النسبي 2000 دولار، في حين أن صمام التحكم الاتجاهي الأساسي WE 6 يكلف جزءًا صغيرًا من هذا المبلغ. بالنسبة للتطبيقات التي تحتاج فقط إلى مواقع منفصلة، فإن إنفاق أموال إضافية على التحكم التناسبي ليس له معنى. يعد الصمام الأبسط أكثر موثوقية وأسهل في الصيانة ويفعل ما تحتاجه بالضبط.
بالنسبة للمواقع الخطرة، تقدم Rexroth إصدارات مقاومة للانفجار من صمام WE 6 مع تصنيفات Ex ib IIC T6. هذه هي ما ستستخدمه في المصانع الكيماوية أو مصافي النفط حيث يوجد خطر حدوث أجواء متفجرة. بناء الصمام هو نفسه، ولكن المكونات الكهربائية تلبي معايير السلامة الجوهرية.
اعتبارات التثبيت وتصميم النظام
يُحدث تثبيت صمام التحكم الاتجاهي Rexroth بشكل صحيح فرقًا كبيرًا في مدى جودة أدائه. يتم تركيب الصمام على لوحة فرعية يتم تثبيتها على الكتلة المتعددة أو الهيدروليكية. تحتوي اللوحة الفرعية على الممرات المنقولة التي تتصل بالسباكة الخاصة بك. تأكد من أنك تستخدم لوحة فرعية CETOP 3 تتوافق مع نمط منفذ الصمام.
يمكنك تركيب الصمام في أي اتجاه، ولكن عليك أن تفكر في تبديد الحرارة. يجب أن تتمتع اللوحة الفرعية بموصلية حرارية تبلغ 36.2 وات/م ك على الأقل، وإذا كنت تقوم بتركيب صمامات متعددة على نفس المشعب، فاحتفظ بما لا يقل عن 55 مم بين المراكز. يمكن أن تدور ملفات الملف اللولبي بمقدار 90 درجة، مما يساعد عندما تعمل في مساحات ضيقة أو تحتاج إلى توجيه التوصيلات الكهربائية بطريقة معينة.
شيء واحد يجب الانتباه إليه هو حدود التدفق. على الرغم من أن الصمام مُقدر بـ 80 لترًا في الدقيقة، إذا كانت ظروف النظام لديك قد تدفع التدفقات إلى أعلى أثناء المراحل العابرة أو التبديل، فستحتاج إلى تثبيت صمام خانق للخرطوشة في خط الضغط. وبدون ذلك، فإنك تخاطر بتذبذب التخزين المؤقت أو السلوك غير المنتظم عندما تعمل بالقرب من الحد الأقصى لسعة الصمام.
يعد حد ضغط منفذ الخزان أحد اعتبارات التصميم الأخرى. بالنسبة لأنواع التخزين المؤقت التي تحمل علامة "A" أو "B"، إذا كنت تقوم بتشغيل ضغوط قد تدفع منفذ الخزان لأكثر من 160 بار، فستحتاج إلى التعامل مع هذا المنفذ كخط تصريف بدلاً من خط إرجاع. قم إما بتوجيهه بشكل منفصل إلى الخزان بأقل ضغط خلفي، أو اختر صمامًا مختلفًا بمعدلات أعلى لمنفذ الخزان.
استكشاف الأخطاء وإصلاحها المشاكل الشائعة
عندما لا يعمل النظام الهيدروليكي المزود بصمام التحكم الاتجاهي Rexroth بشكل صحيح، فهناك طريقة منطقية لمعرفة الخطأ. ابدأ بالتجاوز اليدوي. إذا كان بإمكانك تحريك البكرة يدويًا وكان المحرك يعمل، فستكون مشكلتك كهربائية. تحقق من مصدر الطاقة، وتوصيلات الأسلاك، وإشارات التحكم. إذا لم يقم التجاوز اليدوي بتحريك التخزين المؤقت أيضًا، فهذا يعني أن لديك مشكلة ميكانيكية.
عادة ما تعود المشاكل الميكانيكية إلى التلوث أو التلف. إذا كان الصمام يعمل في زيت متسخ، فقد تكون البكرة عالقة. يمكنك في بعض الأحيان تحريره عن طريق تدوير التجاوز اليدوي أثناء النقر برفق على جسم الصمام، ولكن إذا كان التلوث شديدًا، فستحتاج إلى تفكيك الصمام وتنظيفه أو استبداله.
غالبًا ما تظهر الأعطال الكهربائية على شكل ملفات لولبية محترقة. إذا قمت بقياس المقاومة اللانهائية عبر أطراف الملف، فإن الملف مفتوح ويحتاج إلى الاستبدال. قد تشير المقاومة المنخفضة إلى البيع. عادةً ما تقرأ ملفات التيار المباشر العادية ما بين 10 إلى 50 أوم اعتمادًا على تصنيف الجهد. قراءة ملفات التيار المتردد أقل، غالبًا حوالي 3 إلى 8 أوم.
يعد التسرب مشكلة شائعة أخرى في الصمامات القديمة. إن الأختام التي تمنع الزيت من التسرب للخارج والختم الذي يمنع التسرب الداخلي بعد البكرة يتآكلان بمرور الوقت. التسريبات الخارجية واضحة، لكن التسرب الداخلي يظهر كمشغلات انجرافية أو فقدان قوة الإمساك. عادةً ما يؤدي استبدال مجموعة الختم إلى إصلاح هذه المشكلة، وتوفر Rexroth تعليمات إعادة البناء التفصيلية في وثائق الصيانة الخاصة بها.
الصورة الأكبر للتحكم الهيدروليكي
يمثل صمام التحكم الاتجاهي Rexroth WE 6 تقنية ناضجة أثبتت نفسها على مدار عقود من الاستخدام الصناعي. إنها ليست مبهرة أو عالية التقنية وفقًا للمعايير الحديثة، ولكنها بالضبط ما تريده للتحكم الهيدروليكي الموثوق به. يؤدي الصمام وظيفة واحدة بشكل جيد، وهو مصمم وفقًا لمعايير الجودة، ويتبع اتفاقيات الصناعة التي تجعل من السهل التعامل معه.
بالنسبة للأنظمة التي تحتاج إلى أكثر من 80 لترًا في الدقيقة، تقدم Rexroth سلسلة WEH من الصمامات التجريبية. تستخدم هذه صمامًا صغيرًا من النوع WE 6 كمرحلة تجريبية للتحكم في بكرة رئيسية أكبر بكثير. يصل حجم سلسلة WEH إلى حجم NG32 ويمكنها التعامل مع أكثر من 1000 لتر في الدقيقة. حقيقة أن هذه الصمامات الكبيرة تعتمد على تصميم WE 6 كمرحلة تجريبية تُظهر مدى أهمية بنية الصمام هذه في التحكم الهيدروليكي.
عندما تقوم بتحديد صمام تحكم اتجاهي لنظام جديد أو استبدال صمام في المعدات الموجودة، تستحق سلسلة Rexroth WE 6 دراسة جادة. إنه يوفر قدرة ضغط عالية، ومعدلات تدفق جيدة، وموثوقية مثبتة عند صيانة النظام الهيدروليكي الخاص بك بشكل صحيح. يعني التثبيت القياسي أنك لست مقيدًا بمورد واحد، ولكن الجودة والدعم الهندسي لشركة Rexroth يجعلها خيارًا قويًا لهذا المكون المهم.
إن فهم ما يعنيه "WE 4" حقًا، ومعرفة حدود الأداء، وتقدير سبب أهمية نظافة السوائل سيساعدك على تحقيق أقصى استفادة من هذه الصمامات. سواء كنت تحتفظ بأسطول من المعدات المتنقلة، أو تصمم آلة صناعية جديدة، أو تستكشف أخطاء النظام الهيدروليكي الذي لا يعمل بشكل صحيح، فإن صمام التحكم الاتجاهي Rexroth يظل حلاً عمليًا وفعالًا لاحتياجات التحكم الهيدروليكي.
