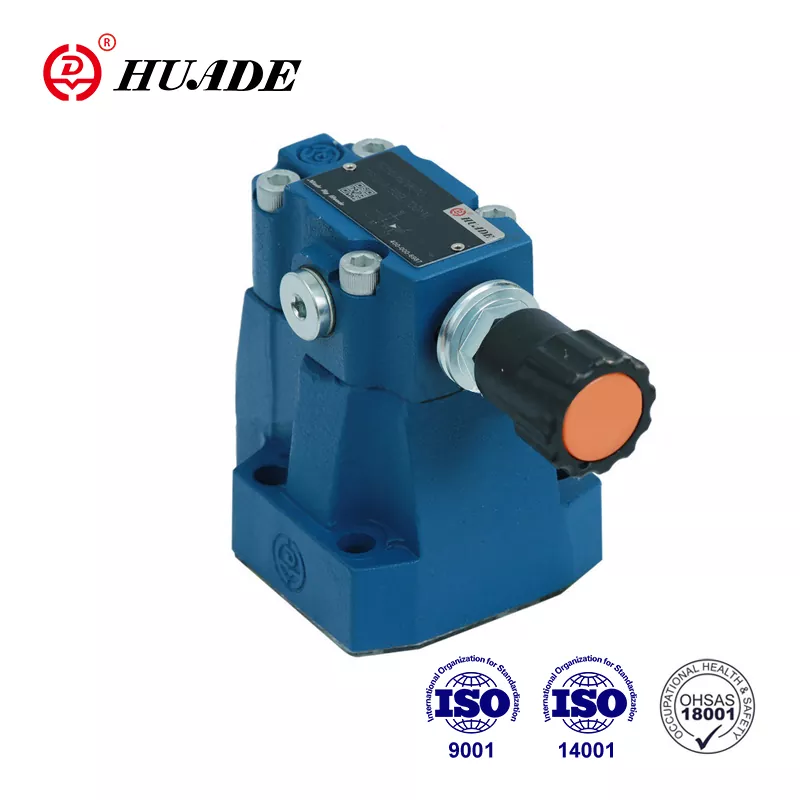

ما هو صمام الحد من الضغط؟
صمام تقليل الضغط هو نوع خاص من الصمام الذي يقلل تلقائيًا من ارتفاع ضغط الماء أو الغاز إلى مستوى أكثر أمانًا وأكثر استقرارًا. فكر في الأمر باعتباره "حارس بوابة" الضغط الذي يحمي الأنابيب والأجهزة والمعدات من التلف.
تشبيه بسيط:تخيل أنك تحاول ملء كوب حساس بالماء من خرطوم النار القوي. بدون طريقة ما لتقليل هذا الضغط المكثف ، كنت تحطم الزجاج على الفور. يعمل PRV مثل فوهة ذكية تقوم تلقائيًا بضبط تدفق المياه لملء الزجاج برفق ، بغض النظر عن مقدار الضغط وراءه.
لماذا نحتاج إلى صمامات تقليل الضغط؟
الأسباب الرئيسية التي نستخدمها PRVs تشمل:
- أمان:يمكن أن يؤدي الضغط العالي
- حماية المعدات:يمنع الأجهزة والآلات باهظة الثمن من التالف
- استقرار العملية:يضمن الأداء المتسق في التصنيع والعمليات الصناعية
- الحفاظ على المياه:يمنع النفايات عن طريق الحفاظ على مستويات الضغط المثلى
- وفورات الطاقة:يقلل من تكاليف الطاقة عن طريق تحسين كفاءة النظام
كيف يعمل الصمام الذي يقلل من الضغط؟
المبدأ الأساسي وراء جميع PRVs بسيط بشكل مدهش: يستخدمون ضغط المصب (منفذ) للتحكم في مقدار فتح الصمام أو يغلقه.
العملية الأساسية
- الضغط العالي يدخل الصمام من الجانب المنبع (مدخل)
- آلية الاستشعار (مثل الربيع والحجاب الحاجز) تراقب ضغط المخرج
- يقوم الصمام تلقائيًا بضبط فتحته بناءً على هذه التعليقات
- يتدفق الضغط الثابت والانخفاض إلى نظامك
يشبه وجود مساعد ذكي يشاهد باستمرار ضغط الماء ويضبطه تمامًا دون الاضطرار إلى فعل أي شيء.
المكونات الرئيسية
كل PRV لديه هذه الأجزاء الرئيسية:
- جسم الصمام:السكن الرئيسي الذي يحتوي على جميع المكونات
- الحجاب الحاجز أو المكبس:يستشعر ضغط المخرج ويتحرك للتحكم في الصمام
- ربيع:يوفر القوة التي تحدد مستوى الضغط المطلوب
- المسمار الضبط:يتيح لك تغيير إعداد ضغط المخرج
- مقعد الصمام والقرص:الأجزاء التي تتحكم بالفعل في التدفق
أنواع الصمامات تقليل الضغط
لا يتم إنشاء جميع prvs على قدم المساواة. هناك فئتان رئيسيتان ، لكل منهما نقاط قوتهما:
1.
هذا هو النوع الأكثر بساطة وأكثر شيوعًا ستجده في معظم المنازل والشركات الصغيرة.
كيف يعملون:يدفع الربيع ضد الحجاب الحاجز ، والذي يتحكم مباشرة في فتحة الصمام بناءً على ضغط المخرج.
الأفضل لـ:
- أنظمة المياه السكنية
- التطبيقات التجارية الصغيرة
- الإعدادات البسيطة حيث الدقة العالية ليست حاسمة
الايجابيات:
- أقل تكلفة
- من السهل التثبيت والصيانة
- استجابة سريعة لتغيرات الضغط
- موثوق جدا
سلبيات:
- يمكن أن "يتدلى" الضغط (DROP) مع زيادة التدفق
- أقل دقة من الأنواع التي يعمل بها الطيار
- سعة التدفق المحدودة
2. PRVs تديره الطيار
هذه هي أجهزة العمل الشاقة المستخدمة في تطبيقات أكبر وأكثر تطلبًا.
كيف يعملون:يتحكم الصمام "التجريبي" الصغير في صمام رئيسي أكبر ، باستخدام ضغط المدخل للمساعدة في تنظيم التدفقات الكبيرة بدقة كبيرة.
الأفضل لـ:
- أنظمة المياه البلدية
- العمليات الصناعية الكبيرة
- التطبيقات التي تتطلب دقة عالية
- الأنظمة ذات متطلبات التدفق المتغيرة على نطاق واسع
الايجابيات:
- التحكم الدقيق للغاية في الضغط
- الحد الأدنى من الضغط
- التعامل مع تدفقات أكبر بكثير
- أداء أفضل مع متطلبات مختلفة
سلبيات:
- أكثر تكلفة
- أكثر تعقيدًا (المزيد من الأجزاء التي يمكن أن تلبس)
- تتطلب المزيد من خبرة الصيانة
التطبيقات الشائعة: حيث ستجد PRVs
الصمامات الحد من الضغط موجودة في كل مكان بمجرد أن تعرف ما الذي تبحث عنه:
في منزلك
- حماية سخان المياه:يمنع الأضرار الناجمة عن ارتفاع ضغط المياه في المدينة
- سلامة الأجهزة:يحمي الغسالات وغسالات الصحون وصانعي الثلج
- تجهيزات السباكة:يضمن ضغط الماء المريح في الحنفيات والاستحمام
أنظمة المياه البلدية
- مناطق ضغط المقاطعة:يقلل من ضغوط الإرسال العالية للأحياء
- نقاط دخول المبنى:خطوات من الضغط من أنابيب الشوارع
- الحماية من الحرائق:يحافظ على الضغط المناسب لأنظمة الرشاش
التطبيقات الصناعية
- أنظمة البخار:يقلل من البخار عالي الضغط إلى مستويات قابلة للاستخدام للتدفئة والعمليات
- المعالجة الكيميائية:يحافظ على ضغوط دقيقة للردود الفعل والمعدات
- النفط والغاز:يتحكم في الضغوط في خطوط الأنابيب ومعدات المعالجة
- تصنيع:يضمن ضغطًا ثابتًا للأدوات والمعدات الهوائية
دراسات الحالة في العالم الحقيقي: PRVs في العمل
دراسة الحالة 1: كارثة القهوة بقيمة 50000 دولار
علمت محمصة القهوة المتخصصة في سياتل بأهمية PRV بالطريقة الصعبة. تتطلب آلة الإسبريسو الإيطالية الباهظة الثمن 9 ضغطًا من البار بالضبط ، لكن ضغط مياه المدينة ارتفع إلى 12 بار خلال فترات الاستخدام المنخفض. نتيجة؟ 50،000 دولار في أضرار المعدات على مدى ستة أشهر.
حل:PRV بنسبة 200 دولار PRV مع دقة ± 2 ٪. لا مزيد من المعدات التالفة ، وتحسن جودة القهوة لأن الضغط لا يزال ثابتًا.
درس:في بعض الأحيان يمنع الجزء الأرخص من أغلى المشاكل.
دراسة حالة 2: أبطال المستشفيات
خلال Covid-19 ، واجه نظام الغاز الطبي في مستشفى نيويورك تقلبات الطلب الشديد. لم تستطع PRVs القديم المفعول مباشرة التعامل مع تغييرات التدفق السريع ، مما تسبب في تقلبات الضغط الخطيرة في أجهزة التنفس الصناعية.
حل:PRVs الذكية مع المراقبة في الوقت الحقيقي. يقوم النظام الآن بالتكيف تلقائيًا للطلب على التغييرات في غضون ثوان ، ويمكن للصيانة اكتشاف المشكلات قبل أن تصبح حرجة.
درس:في التطبيقات الحرجة للحياة ، فإن التكنولوجيا الذكية ليست رفاهية - إنها ضرورة.
اختيار PRV الصحيح: ما تحتاج إلى معرفته
لا يتعلق اختيار صمام الضغط الصحيح بالضغط الصحيح فقط باختيار واحد من الرف. فيما يلي العوامل الرئيسية التي يجب مراعاتها:
1. متطلبات الضغط
- ضغط المدخل:ما مدى ارتفاع الضغط؟
- ضغط المخرج:ما هو الضغط الذي تحتاجه لتطبيقك؟
- نسبة الضغط:الفرق بين ضغوط المدخل والمخرج
2. متطلبات التدفق
- الحد الأقصى للتدفق:ما مقدار المياه أو الغاز التي تحتاج إلى تدفق في ذروة الطلب؟
- الحد الأدنى للتدفق:ما هو أدنى تدفق لديك؟
- تباين التدفق:هل يتغير طلبك بشكل كبير طوال اليوم؟
3. نوع السائل والظروف
- ما يتدفق:الماء أو البخار أو الغاز أو المواد الكيميائية؟
- درجة حرارة:تتطلب السوائل الساخنة مواد مختلفة
- التآكل:بعض السوائل تأكل في مواد معينة
4. متطلبات الدقة
- كيف الدقة:هل تحتاج إلى ضغط ضمن ± 1 ٪ أم أن ± 10 ٪ بخير؟
- استقرار:ما مدى أهمية أن يظل الضغط ثابتًا مع تغير التدفق؟
5. اختيار المواد
مواد مختلفة تعمل بشكل أفضل للتطبيقات المختلفة:
- البرونز/النحاس:جيد لأنظمة المياه ، معتمدة من NSF لمياه الشرب
- الحديد الزهر:قوي واقتصادي لأنظمة المياه الكبيرة
- الفولاذ المقاوم للصدأ:الأفضل لارتفاع درجة الحرارة أو التآكل أو التطبيقات الصحية
- سبائك خاصة:للظروف القاسية مثل المعالجة الكيميائية ذات الضغط العالي
خصائص الأداء: فهم الأرقام
عند تقييم PRVs ، سترى عدة مواصفات مهمة:
دقة
هذا يخبرك بمدى قرب الصمام الذي يمكن أن يحافظ على ضغطك المحدد. على سبيل المثال:
- المفعول المباشر:عادة ± 10-20 ٪
- تديره الطيار:عادة ± 1-5 ٪
- نماذج عالية الدقة:يمكن تحقيق <± 1 ٪
فهم التدوير: قاتل الأداء
فكر في التدوير مثل رفع الأثقال المتعبة. عندما تبدأ في الرفع لأول مرة ، يمكنك الاحتفاظ بثبات 100 جنيه. ولكن عندما تتعب (تدفق أعلى) ، تبدأ ذراعيك في الهز وانخفض (انخفاض الضغط).
مثال مرئي:
ضبط الضغط: 50 PSI
في التدفق المنخفض (10 gpm): الضغط الفعلي = 50 رطل ✓
في التدفق العالي (100 gpm): ينخفض الضغط الفعلي إلى 45 رطل ✗
إن انخفاض 5 رطل بوصة مربعة هو "Droop" - ويمكن أن يسبب مشاكل كبيرة في الأنظمة التي تحتاج إلى ضغط ثابت.
أصبح معامل التدفق (CV) بسيطًا
إليك أسهل طريقة لفهم السيرة الذاتية: إنها عدد الجالون في الدقيقة تتدفق عبر الصمام عند انخفاض ضغط 1 رطل.
الرياضيات في العالم الحقيقي:إذا كنت بحاجة إلى 50 GPM ولديك 25 PSI انخفاض ضغط:
السيرة
للنصيحة:دائما حجم 30 ٪ أكبر من المحسوبة. لذلك يمكنك اختيار السيرة الذاتية = 13 صمام ، وليس بالضبط 10.
نسبة التداول
هذا يوضح نطاق التدفقات التي يمكن أن تتحكمها الصمام بفعالية:
- المفعول المباشر:حوالي 10: 1 (إذا كان Max Flow هو 100 GPM ، فإن الحد الأدنى القابل للتحكم هو 10 GPM)
- تديره الطيار:ما يصل إلى 100: 1 أو أكثر
أفضل الممارسات التثبيت
حتى أفضل PRV لن يعمل بشكل صحيح إذا لم يتم تثبيته بشكل صحيح. فيما يلي النقاط الرئيسية:
قبل الصمام
- تثبيت مصفاة:يمنع الحطام من التشويش على الصمام
- أنبوب مستقيم:السماح بما لا يقل عن 5 أقطار أنابيب من الأنابيب المستقيمة قبل الصمام
- صمام الإغلاق:للصيانة وعزل الطوارئ
بعد الصمام
- مقياس الضغط:لمراقبة ضغط المنفذ
- أنبوب مستقيم:ما لا يقل عن 2 أقطار الأنابيب بعد الصمام
- صمام الإغاثة:من أجل السلامة في حالة فشل PRV مغلقة
نصائح عامة
- الحجم بشكل صحيح:لا تتطابق فقط مع حجم الأنبوب - احسب بناءً على متطلبات التدفق
- التثبيت الأفقي:عادة ما يفضل الوصول والتشغيل المناسب
- الدعم بشكل صحيح:لا تدع الصمام يدعم وزن الأنابيب
استكشاف الأخطاء وإصلاحها المشاكل الشائعة
PRVs موثوقة ، ولكن يمكنها تطوير قضايا. فيما يلي المشاكل الأكثر شيوعًا وأسبابها المحتملة:
المشكلة: ضغط منفذ مرتفع جدًا
الأسباب المحتملة:
- صمام عالق مفتوح بسبب الحطام
- التعب أو الضرر في الربيع
- فشل الحجاب الحاجز
- تعديل غير صحيح
المشكلة: ضغط المخرج منخفض جدًا
الأسباب المحتملة:
- صمام عالق جزئيا
- صمام صغير للتطبيق
- انخفاض الضغط المفرط عبر الصمام
المشكلة: تقلبات الضغط
الأسباب المحتملة:
- صمام "الصيد" بسبب التحجيم الضخم
- تثبيت غير لائق (قريب جدًا من التركيبات أو المضخات)
- مكونات صمام البالية
المشكلة: عملية صاخبة
الأسباب المحتملة:
- التجويف (انخفاض الضغط كبير جدا)
- صمام كبير يعمل في فتحات منخفضة للغاية
- سرعة عالية من خلال الصمام
مستقبل تقليل الضغط الصمامات
تتطور صناعة PRV مع تقنيات جديدة:
PRVs الذكية
يمكن أن تشمل الصمامات الحديثة:
- مستشعرات الضغطلمراقبة الوقت الحقيقي
- الضوابط الإلكترونيةللتعديل عن بُعد
- تسجيل البياناتلتخطيط الصيانة
- قدرات الاتصالللتكامل مع أنظمة إدارة المباني
تكامل إنترنت الأشياء
يمكن لـ PRVs الذكية الآن الاتصال بإنترنت الأشياء (IoT) ، مما يسمح:
- المراقبة عن بُعدمن أي مكان
- الصيانة التنبؤيةبناءً على بيانات الأداء
- التحسين التلقائيمن إعدادات الضغط
- التكامل مع أنظمة البناء الذكية
مواد متقدمة
مواد جديدة تصنع PRVs:
- أكثر متانةفي البيئات القاسية
- أداء أفضلمع خصائص التدفق المحسنة
- أسهل للحفاظ عليهامع ميزات التنظيف الذاتي
ذكاء السوق: ما الذي يدفع ابتكار PRV
بلغ سوق PRV العالمي 3.3 مليار دولار في عام 2022 ومن المتوقع أن يصل إلى 4.4 مليار دولار بحلول عام 2030 - وهو معدل نمو سنوي قدره 3.5 ٪. ولكن الأمر المثير للاهتمام حقًا هو السبب في أن هذا السوق يتوسع:
برامج تشغيل السوق الحقيقية (وراء العناوين)
أزمة البنية التحتية:في الولايات المتحدة وحدها ، تفقد أنظمة المياه 6 مليارات جالون يوميًا بسبب شيخوخة الأنابيب وإدارة الضغط غير السليمة. اكتشفت مدن مثل فلينت أن الضغط العالي كان يتسارع تلوث الرصاص - فجأة ، أصبحت PRVs أدوات صحية عامة ، وليس فقط المكونات الهندسية.
دفعة المدينة الذكية:تقارير الوكالة الوطنية للمياه في سنغافورة 15 ٪ بعد تثبيت PRVs الذكية عبر شبكتها. عندما ترى المدن هذا النوع من العائد على الاستثمار ، فإن التبني يتسارع بسرعة.
حروب الكفاءة الصناعية:النباتات الكيميائية باستخدام تقرير أنظمة PRV المتقدمة من 8-12 ٪ من توفير الطاقة. في صناعة تكون فيها الهوامش ضيقة ، هذا تغيير اللعبة.
من يفوز حقًا (ولماذا)
- إيمرسون (العلامة التجارية فيشر):يهيمن على النفط والغاز بتقنية الصمام الذكية. ساعد تكامل التوأم الرقمي الخاص بهم Shell على تقليل وقت التوقف عن العمل غير المخطط له بنسبة 35 ٪ في منشأة واحدة.
- Spirax-Sarco:أخصائيو Steam الذين كتبوا حرفيًا كتابًا عن كفاءة الطاقة. أقسم شركات الأغذية والمشروبات من خلالها لأن التحكم في درجة حرارة البخار يمكن أن يصنع أو يكسر جودة المنتج.
- واتس:حركة ذكية تركز على التجاري السكني والخفيف. لقد عقدوا شراكة مع بناة كبرى ، وبالتالي فإن PRVs الخاصة بهم هي الآن قياسية في العديد من مشاريع البناء الجديدة.
دليل الاختيار السريع: مقطع من خلال الارتباك
شجرة القرار 30 ثانية
السؤال 1: هل هذا لمنزلك؟
نعم → المفعول المباشر ، البرونز/النحاس ، معتمد من NSF
لا → استمر في القراءة
السؤال 2: هل تحتاج إلى ضغط ضمن ± 1 ٪؟
نعم → PRV التي تعمل بالطيار أو الذكية
لا يوجد عمل مباشر على ما يرام
السؤال 3: تدفق أكثر من 100 GPM؟
نعم → بالتأكيد تديره الطيار
لا يوجد أي نوع يعمل
السؤال 4: المواد الكيميائية القاسية أو ارتفاع درجة الحرارة؟
نعم → الفولاذ المقاوم للصدأ أو جسم سبيكة خاص
لا → البرونز/الحديد بخير
توصيات العلامة التجارية حسب التطبيق
| طلب | اختيار أعلى | خيار الميزانية | لماذا |
|---|---|---|---|
| سكني | واتس 25AUB | زين ويلكنز | خدمة NSF معتمدة وسهلة |
| تجاري HVAC | Spirax Sarco 25p | Armstrong GP-400 | موثوقية مثبتة ، انخفاض واسع |
| البخار الصناعي | فيشر نوع 67CFR | Spirax Sarco 25p | مواد عالية الإيقاف ، والتحكم الدقيق |
| المعالجة الكيميائية | إيمرسون فيشر 4160 | سلسلة باركر PRD | المواد الغريبة المتاحة |
التحقق من الواقع التكلفة: ما ستدفعه بالفعل
PRVs السكنية (3/4 " - 1")
- التمثيل المباشر الأساسي: 75-200 دولار
- المفعول المباشر الممتاز: 200-400 دولار
- سكني ذكي: 300-600 دولار
PRVs التجارية (1 " - 4")
- المفعول المباشر: 300-1،500 دولار
- تديره الطيار: 800-3،500 دولار
- إعلان ذكي: 1200-5000 دولار
PRVs الصناعية (4 "+)
- تديره الطيار القياسي: 2000-15000 دولار
- عالية الأداء: 5،000-25،000 دولار
- الصناعي الذكي: 8،000-50،000 دولار+
تكاليف خفية للميزانية
- التثبيت: 200-2،000 دولار (اعتمادًا على التعقيد)
- الصيانة السنوية: 100-500 دولار
- إصلاحات الطوارئ: 500-5000 دولار
- تعطل النظام: غالبًا 10x تكلفة الصمام في الإنتاج المفقود
للنصيحة:500 دولار PRV الذي يمنع فشل واحد في المعدات يدفع لنفسه على الفور. لقد رأيت 200 دولار من PRVs السكنية توفير أصحاب المنازل 10،000 دولار+ في بدائل الأجهزة.
الصيانة وإدارة دورة الحياة
الصيانة الروتينية:
- التفتيش البصري:ابحث عن التسريبات أو التآكل أو الضرر
- فحص الضغط:التحقق من ضغط المخرج صحيح
- تنظيف مصفاة:إزالة الحطام التي يمكن أن تؤثر على العملية
الخدمة المهنية:
- التفتيش السنويللتطبيقات الحرجة
- إعادة بناء الصمامكل 5-10 سنوات حسب الخدمة
- شيكات المعايرةللتطبيقات عالية الدقة
مؤشرات الاستبدال:
- عدم القدرة على الحفاظ على الضغط المحدد
- الضوضاء المفرطة أو الاهتزاز
- ارتداء أو تلف مرئي
- العمر (عادة 15-20 سنة لصمامات الجودة)
تأثير البيئة والاستدامة
هنا يصبح PRVs أبطال بيئيين:
