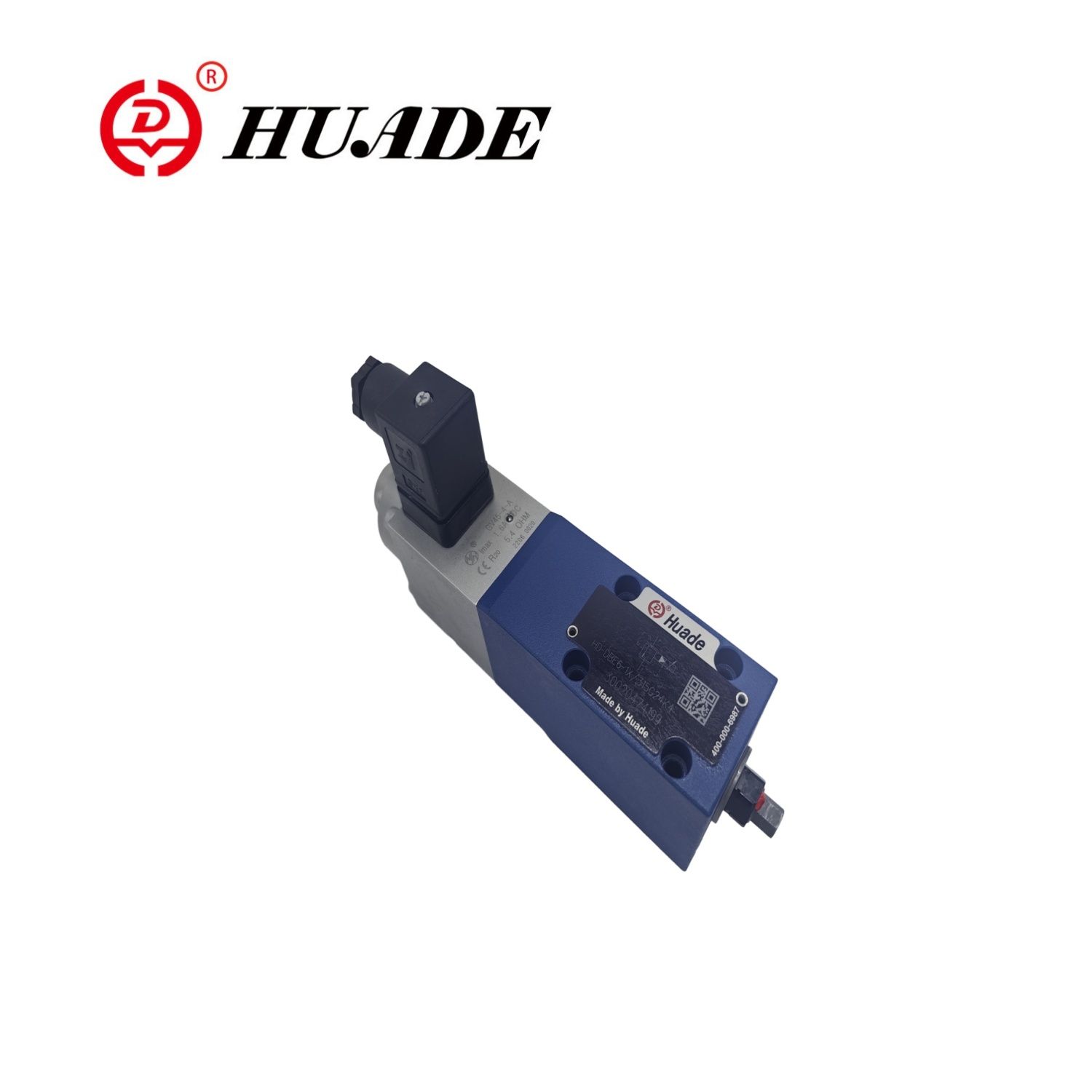

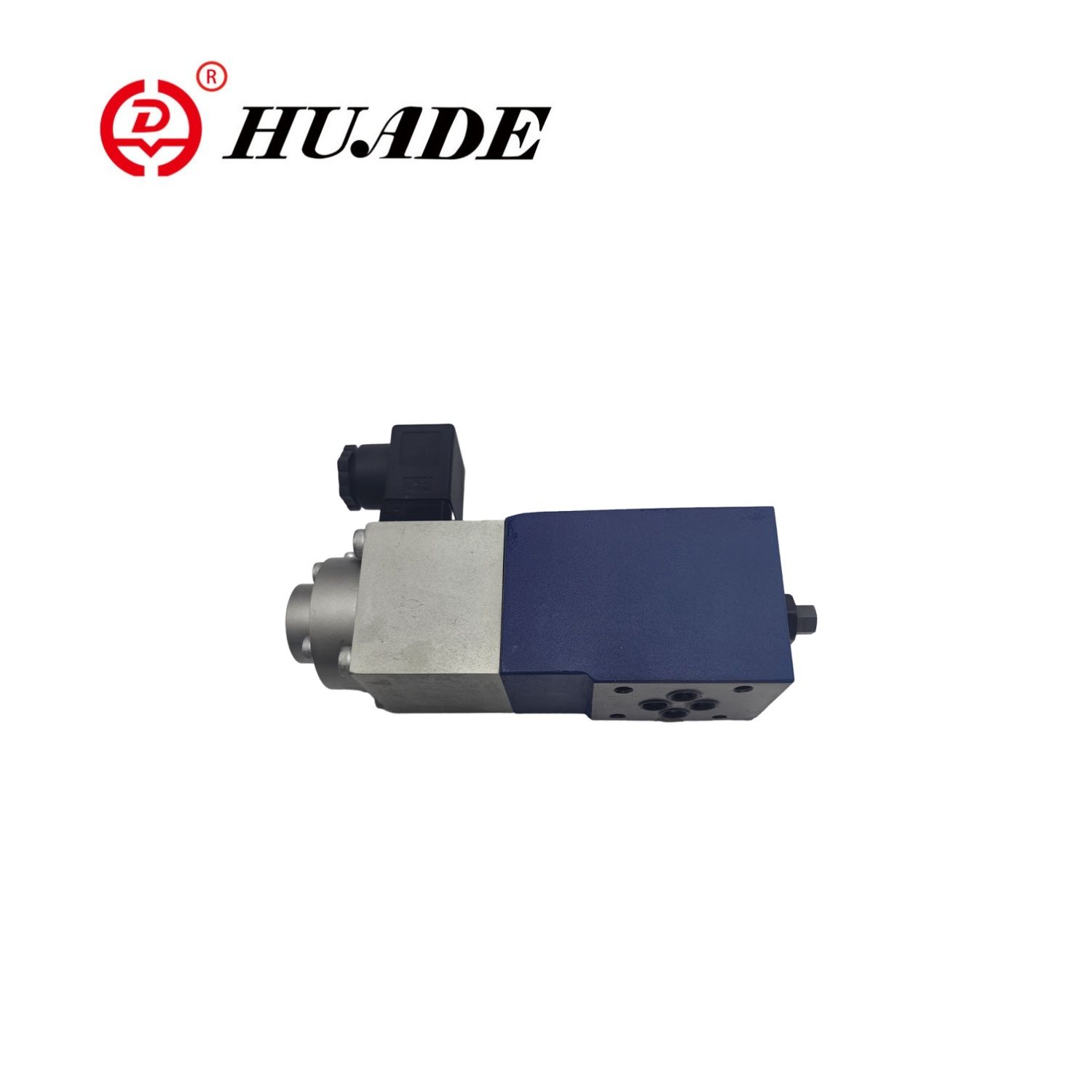

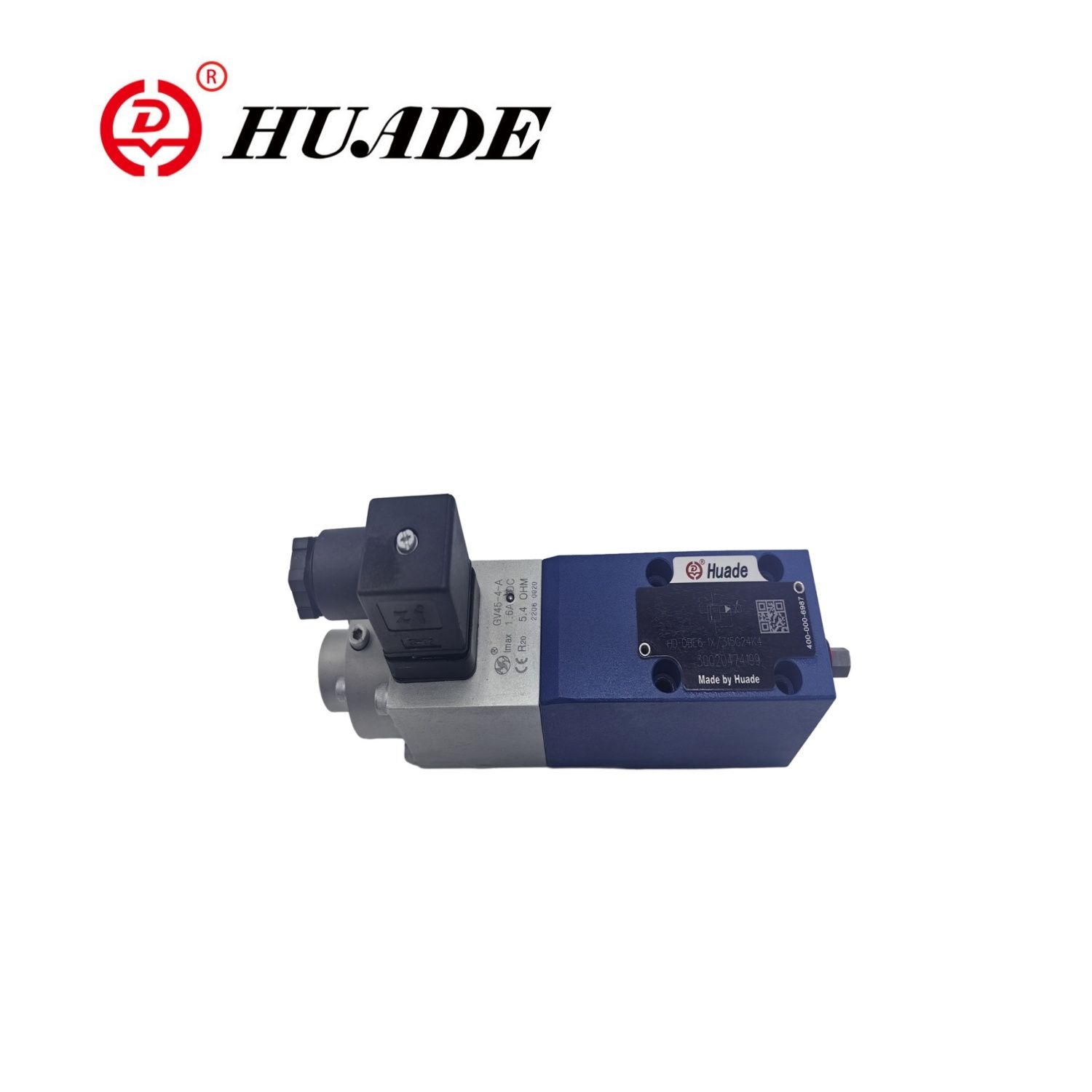

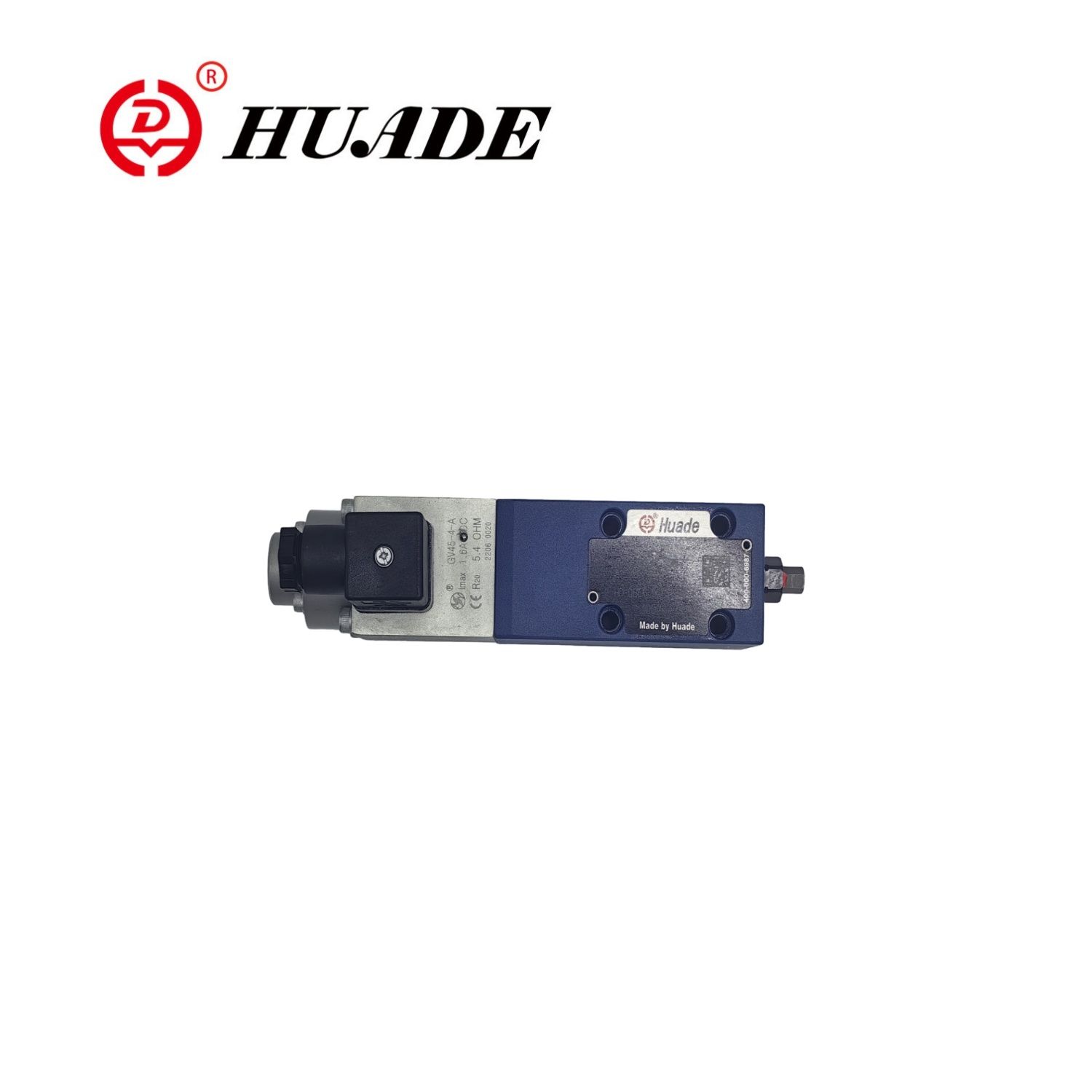

يتحكم صمام الإغاثة النسبي ZDBE-1X في موضع التخزين المؤقت للصمام من خلال الملف اللولبي النسبي ، وبالتالي تحقيق تعديل بدون خطوة لضغط النظام. يتوافق الصمامات النسبية ZDBE-1X مع متطلبات CE ، ويلبي المعايير الدولية ، وهي متوافقة مع منتجات Rexroth.
| عام | ||
| تثبيت | خياري | |
| نطاق درجات حرارة التخزين (℃) | -20 إلى +80 | |
| نطاق درجة الحرارة المحيط | DBE و ZDBE (℃) | -20 إلى+70 |
| DBEE و ZDBEE (℃) | -20 إلى +50 | |
| وزن | DBE و ZDBE (KG) | 2.4 |
| DBEE و ZDBEE (KG) | 2.5 | |
| الهيدروليكية (تقاس في ʋ = 46 مم 2/ثانية و T = 40 درجة مئوية ± 5 ℃ | ||
| الأعلى. ضغط التشغيل | المنافذ P: P1-P2: A1-A2: B1-B2 MPa | 31.5 |
| Port T MPA | 5 | |
| الأعلى. الضغط المستقر | مرحلة الضغط 5 ميجا باسكال | 5 |
| مرحلة الضغط 10 ميجا باسكال | 10 | |
| مرحلة الضغط 20 ميجا باسكال | 20 | |
| مرحلة الضغط 31.5 ميجا باسكال | 31.5 | |
| دقيقة. الضغط المستقر بقيمة الإشارة 0 ميجا باسكال | انظر المنحنيات المميزة | |
| إرجاع ميناء الضغط أ ؛ مع استنزاف الزيت التجريبي الخارجي (Y) | منفصل وعند الضغط على الخزان | |
| تدفق الزيت التجريبي ل/دقيقة | 0.6o1.2 | |
| الأعلى. تدفق ل/دقيقة | 30 | |
| سائل الضغط | الزيت المعدني (HL ، HLP) إلى DIN 51 524 | |
| نطاق درجة حرارة سائل الضغط | -20TO+80 | |
| مدى اللزوجة MM2/S. | 15 إلى 380 | |
| كهربائي | 24V DC | |
| Min.Control الحالي (MA) | 100 | |
| Max.Control الحالي | 1600 | |
| مقاومة الملف اللولبي | القيمة الباردة عند 20 درجة مئوية (Ω) | 0.54 |
| قيمة max.war (ω) | 7.8 | |
| واجب | 100 | |
| الاتصالات الكهربائية | DBE و ZDBE | مع المكونات المكونة إلى DIN EN 175 301 ~ 803 |
| موصل المكونات إلى DIN EN 175 301-803 | ||
| DBEE و ZDBEE | مع المكونات المكونات Toe DLN 43 563-AM6-3 | |
| موصل المكونات الإضافية Toe DIN 43 563-BF6-3 | ||
| حماية الصمام إلى DIN 40 050 | IP 65 | |
| السيطرة على الإلكترونيات لـ DBEE و ZDBEE | مدمج في الصمام | |
| ل DBE و ZDBE | ||
| مكبر للصوت في Eurocard Format التناظرية | HD-VT-VSPA1-1-1x/ | |
سمات:
▶ صمام للحد من ضغط النظام
▶ التشغيل عبر الملف اللولبي النسبي
▶ لتصميم صفيحة صفيحة أو صفيحة شطيرة
▶ الصمام والتحكم الإلكترونيات من مصدر واحد
طلب:
يستخدم صمام الإغاثة النسبي ZDBE-1X على نطاق واسع في مختلف الأنظمة الهيدروليكية التي تتطلب التحكم الدقيق في الضغط ، مثل آلات البناء ، ومعدات المعادن ، وبناء السفن ، وغيرها من الحقول.
يتم تشغيل صمامات تخفيف الضغط النسبي ، وأنواع HD-ZDBE عن طريق الملف اللولبي النسبي. يتم استخدام هذه الصمامات للحد من ضغط النظام. مع هذه الصمامات ، من الممكن ضبط ضغط النظام بلا خطورة ، والذي يجب أن يكون محدودًا ، فيما يتعلق بقيمة الأمر الكهربائي.
تتكون هذه الصمامات بشكل أساسي من الملف اللولبي النسبي (1) ، والسكن (2) ، وخرطوشة الصمام (3) ، ومبتكرة (4) والطيار البطيء (8). الملف اللولبي النسبي يحول التيار الكهربائي نسبيًا إلى قوة ميكانيكية. زيادة في التيار تسبب ارتفاع المقابل في قوة الملف اللولبي. تمتلئ غرفة تسليح الملف اللولبي بالسائل الهيدروليكي ومتوازنة في الضغط. يتم إجراء ضغط النظام عبر الملف اللولبي النسبي (1) فيما يتعلق بقيمة الأمر. ينشأ الضغط الناشئ عن النظام في المنفذ P على الجانب الأيمن من التخزين المؤقت (4). في الوقت نفسه ، يعمل ضغط النظام عبر خط التحكم (6) الذي تم تجهيزه بفتحة (5) على الجانب المحمّل الربيعي من التخزين المؤقت (4). من خلال مزيد من الصفة (7) يعمل ضغط النظام على Pilot Poppet (8) ضد قوة الملف اللولبي النسبي (1). بمجرد أن يصل ضغط النظام إلى القيمة المحددة مسبقًا ، يرفع Pilot Poppet (8) من مقعده. اعتمادًا على النموذج ، يمكن الآن أن يتدفق الزيت التجريبي خارجيًا عبر المنفذ A (Y) أو داخليًا في الخزان ، وهذا له تأثير على الحد من الضغط على الجانب المحمّل في الربيع من التخزين المؤقت (4). إذا استمر ضغط النظام في الارتفاع قليلاً ، فإن الضغط العالي على الجانب الأيمن من التخزين المؤقت يدفع التخزين المؤقت إلى اليسار إلى وضع التحكم P إلى T. عند الحد الأدنى من التيار التحكم -المقابل لقيمة أمر من الصفر -سيتم ضبط الحد الأدنى للضغط القابل للتسوية.
هيكل صمام تخفيف الضغط النسبي ZDBE-1X

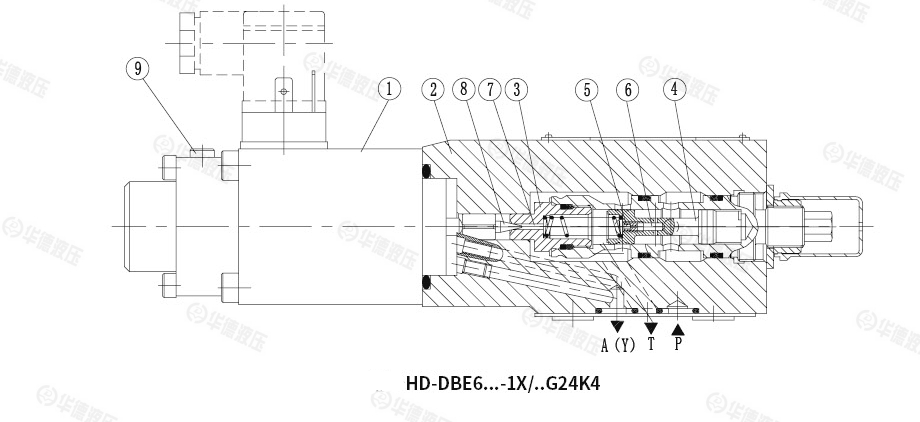

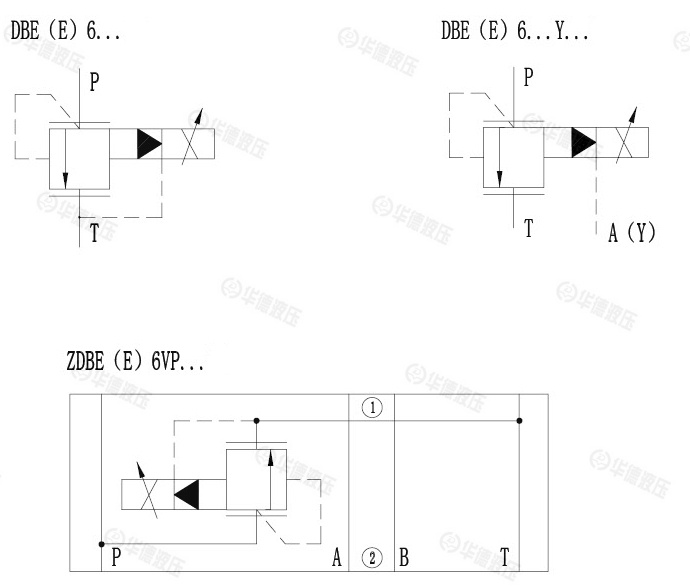

رمز صمام تخفيف الضغط النسبي ZDBE-1X
