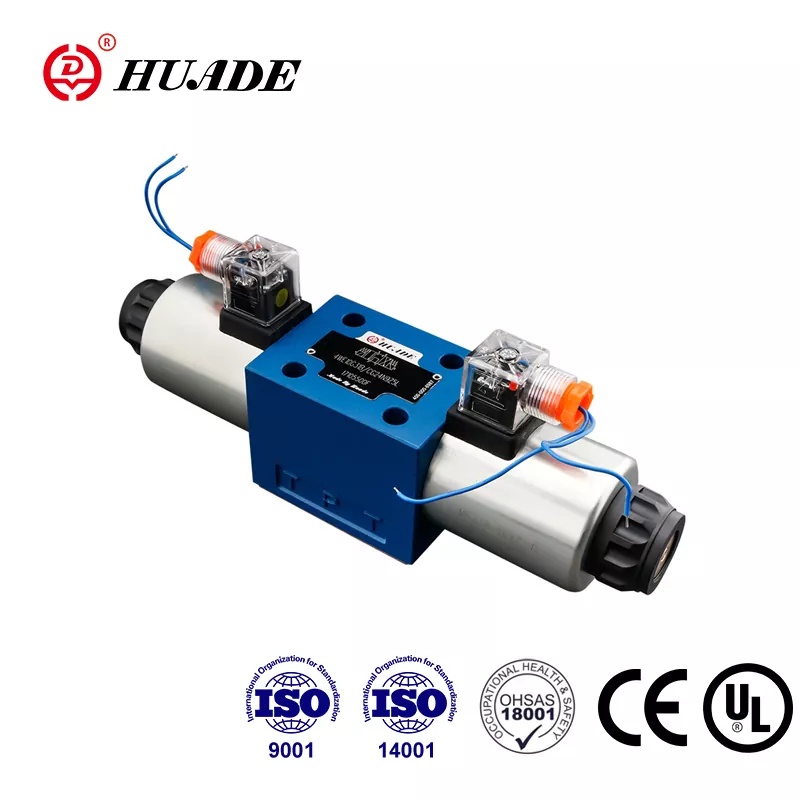

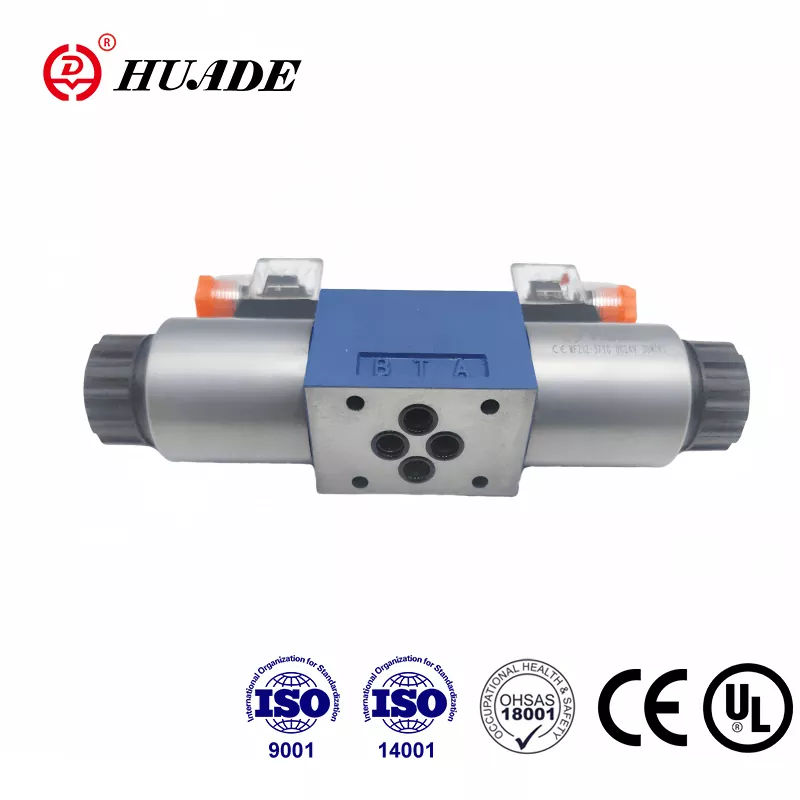

تأسست شركة Beijing Huade Hydraulic في عام 1979، وقد تطورت الآن إلى مجموعة شركات كبيرة مملوكة للدولة متخصصة في تصميم، تصنيع، وخدمة الصمامات والمعدات الهيدروليكية. يعد صمام التخزين المؤقت الاتجاهي Huade® من النوع 4WE 10 D بديلاً ميسور التكلفة لنفس الطراز الذي تقدمه شركة Rexroth. لقد حصلت سلسلة الصمامات الاتجاهية ذات الملف اللولبي على شهادات CE وUL. سيتم تعبئة الصمامات في علب كرتونية قياسية مع ملصقات مضادة للتزييف. لقد حصل المصنع على شهادات نظام إدارة الجودة، والإدارة البيئية، وإدارة الصحة والسلامة المهنية. تُستخدم صمامات الاتجاه الهيدروليكي Huade® على نطاق واسع في النظام الهيدروليكي لمعدات التوجيه البحري ونظام رافعة الدوران والنظام الهيدروليكي للمروحة القابلة للتعديل، وتمتلك Huade مجموعة عملاء ضخمة في الصناعة البحرية.
|
ضغط التشغيل الأقصى. |
المنافذ A.B.P (MPa) |
إلى 31.5 |
|
المنافذ T (MPa) |
16 |
|
|
التدفق الأقصى (لتر/دقيقة) |
120 |
|
|
المقطع العرضي (وضع التبديل 0): |
بالرمز Q حوالي 6% من المساحة الاسمية |
|
|
سائل الضغط |
الزيوت المعدنية (لختم NBR) أو استر الفوسفات (لختم FPM) |
|
|
نطاق درجة حرارة سائل الضغط (°C) |
-30～+80 |
|
|
نطاق اللزوجة (مم2/ثانية) |
2.8 ~ 500 |
|
|
الوزن (كجم) |
صمام مع ملف لولبي واحد |
5.1 (تيار مستمر)، 4.3 (تيار متردد) |
|
صمام مع 2 ملفات لولبية |
6.7 (تيار مستمر)، 5.1 (تيار متردد) |
|
سمات:
◀ صمام بكرة اتجاهي يعمل بملف لولبي مباشر كإصدار قياسي
◀ ملفات لولبية للتيار المستمر أو التيار المتردد ذات دبوس رطب مع ملفات قابلة للإزالة
◀ مخطط مثالي
◀ يمكن استبدال الملفات دون فتح حجرة الضغط المحكم
◀ اختيار التوصيلات الكهربائية المركزية أو الفردية
◀ ركوب يدوي اختياري
◀ عمر طويل
◀ نمط النقل إلى Din 24 340 من النموذج A وISO 4401 وCETOP - RP 121H
طلب:
4WE 10 D هو صمام بكرة اتجاهي يعمل بالملف اللولبي. يتحكم في بداية وتوقف واتجاه السائل.
تشتمل الصمامات الاتجاهية بشكل أساسي على المبيت (1)، وملف لولبي واحد أو اثنين (2)، وبكرة التحكم (3)، وزنبرك رجوع واحد أو اثنين (4). في حالة السكون، يتم تثبيت بكرة التحكم (3) في موضعها المركزي أو الأولي عن طريق نوابض العودة (4) (باستثناء حالة البكرات النبضية). يتم تشغيل بكرة التحكم (3) بواسطة ملفات لولبية ذات دبوس رطب (2). تعمل قوة الملف اللولبي (2) على بكرة التحكم (3) وتنقلها من موضع السكون إلى الموضع النهائي المطلوب. وهذا يسمح بالتدفق الحر من P إلى A ومن B إلى T أو P إلى B ومن A إلى T.
عند إلغاء تنشيط الملف اللولبي (2)، يتم إرجاع بكرة التحكم (3) إلى موضعها الأولي عن طريق زنبرك العودة (4).
يسمح التحكم اليدوي الاختياري (5) بتحريك بكرة التحكم (3) دون تنشيط الملفات اللولبية.
مخطط هيكلي لسلسلة WE 10 30B
1. يجب تصفية السائل. الحد الأدنى لصفاء الفلتر هو 20 درجة مئوية.
2. يجب أن يكون الخزان محكم الغلق ويجب تركيب فلتر هواء على مدخل الهواء
3. المنتجات بدون لوحة فرعية عند مغادرة المصنع، إذا كنت في حاجة إليها، يرجى الطلب خصيصا.
4. يجب اختيار براغي تثبيت الصمامات واستخدامها وفقًا للمعلمات المدرجة في كتاب العينة
5. يشترط أن تكون خشونة السطح المرتبط بالصمام 0.8.
6. مطلوب الانتهاء من سطح قطعة التزاوج إلى 0.01/100 مم.
