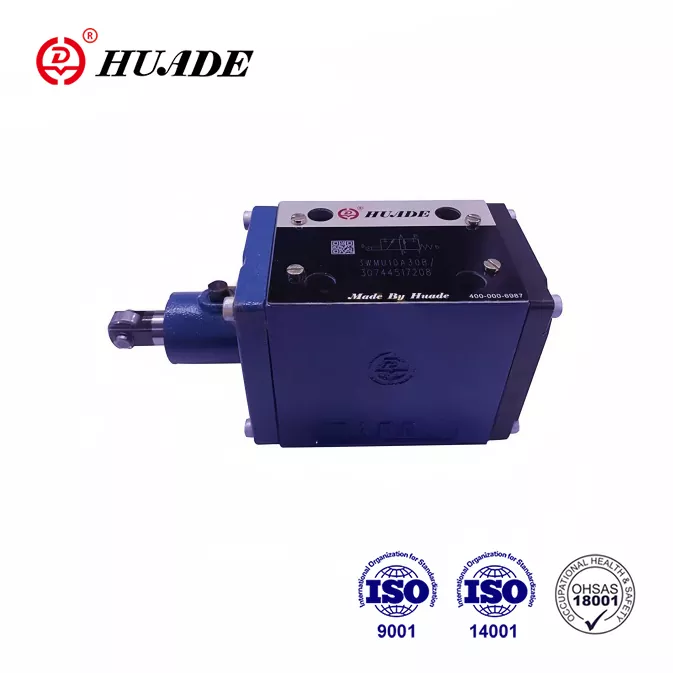

صمام التحكم في الاتجاه WMU

• ميزات المنتج: صمام التخزين المؤقت المباشر ، تشغيل الأسطوانة القابلة للتعديل ، تصميم متوافق مع RexRoth
• المواصفات: الحجم 6/10 ، ضغط الحد الأقصى 31.5MPa ، تدفق حتى 60/120 لتر/دقيقة
• التطبيقات: الصناعة العسكرية ، الأنظمة الهيدروليكية الصناعية ، الآلات الثقيلة

إرسال استفسار PDF تحميل

وصف المنتج

التعاون مع Rexroth لمدة مرتين من عام 1979 ، قام Huade بدمج تقنية متطورة من Rexroth. يمكن لـ Huade® WMU Valve استبدال نفس النموذج الذي يقدمه Rexroth. إنه تنافسي بنوعية جيدة وسعر أقل. جميع الصمامات الاتجاهية لديها ضمان لمدة عام ، وخلال فترة الضمان ، يمكنك الاستمتاع بخدمات الصيانة المجانية. تدير Huade أكثر من 750 قطعة إنتاج مستوردة من الولايات المتحدة واليابان وألمانيا وسويسرا. إنه يضع ضغوطًا كبيرة على الجودة. مرت المصنع ISO9001 و ISO14001 و OH SAS18001. تستخدم الصمامات الهيدروليكية Huade® على نطاق واسع في الصناعة العسكرية والمجالات الأخرى بسبب الأداء المتفوق.

معلمة المنتج من صمام التحكم في الاتجاه WMU

مقاس		6		10
الحد الأقصى ضغط العمل	الميناء A. B. P (㎫)	إلى 31.5
	المنفذ T (㎫)	إلى 6		إلى 16
في الرموز A و B ، يجب استخدام منفذ T كاتصال استنزاف إذا كان ضغط التشغيل أعلى من الضغط المسموح به في منفذ T.
الحد الأقصى للتدفق (ل/دقيقة)		ما يصل إلى 60		ما يصل إلى 120
المقطع العرضي للتدفق (موقف التحكم 0		للرمز Q ، 6 ٪ من المقطع العرضي الاسمي
		للرمز W ، 3 ٪ من المقطع العرضي الاسمي
سائل الضغط		الزيوت المعدنية (لختم NBR) أو إستر الفوسفات (لختم FPM)
نطاق درجة حرارة سائل الضغط （℃）		-30 ～+80
نطاق اللزوجة (mm2/s)		2.8 إلى 500
الوزن (كجم)		تقريبا 1.4 100 إلى 121		تقريبا .3.3
قوة التشغيل في رافعة الأسطوانة		عند ضغط الخزان صفر	100 إلى 121	وضعين صمام	70 إلى 140
(ن)		في ضغط	184 إلى 205	ثلاثة مواقف صمام	70 إلى 175

ميزة المنتج من صمام التحكم الاتجاهي WMU

سمات:

▶ صمام التخزين المؤقت المباشر المباشر مع تشغيل الأسطوانة القابلة للتعديل

▶ قد يتم تخطي مجموعة رافعة الأسطوانة في 90 درجة

▶ تمتص القوى الشعاعية بشكل موثوق (حتى 30 درجة)

▶ 19 نوعا وظيفة التخزين المؤقت القياسية

وظائف وقسم ورموز صمام التحكم الاتجاه WMR

صمامات الاتجاه WMU هي صمامات اتجاهية تعمل. وهي تتكون أساسا من السكن (1) ، رافعة الأسطوانة (2) ، بكرة التحكم (3) وربيع العودة (4).

مطلوب دواسة الوقود المكون من ذلك إذا كان التدفق أكبر من القيمة المسموح بها قد يحدث أثناء وجود صمام التخزين المؤقت من موقع إلى آخر. تم تركيب فتحة المكونات في منفذ P من صمام الاتجاه.

بسبب الحد من ظروف العمل ، قد يتجاوز معدل تدفق الصمام معدل التدفق المحدد على المنحنيات المميزة أثناء عملية التبديل. في هذه الحالة ، مطلوب دواسة الوقود. يتم تثبيته في منفذ P أو دائرة الزيت في الصمام.
