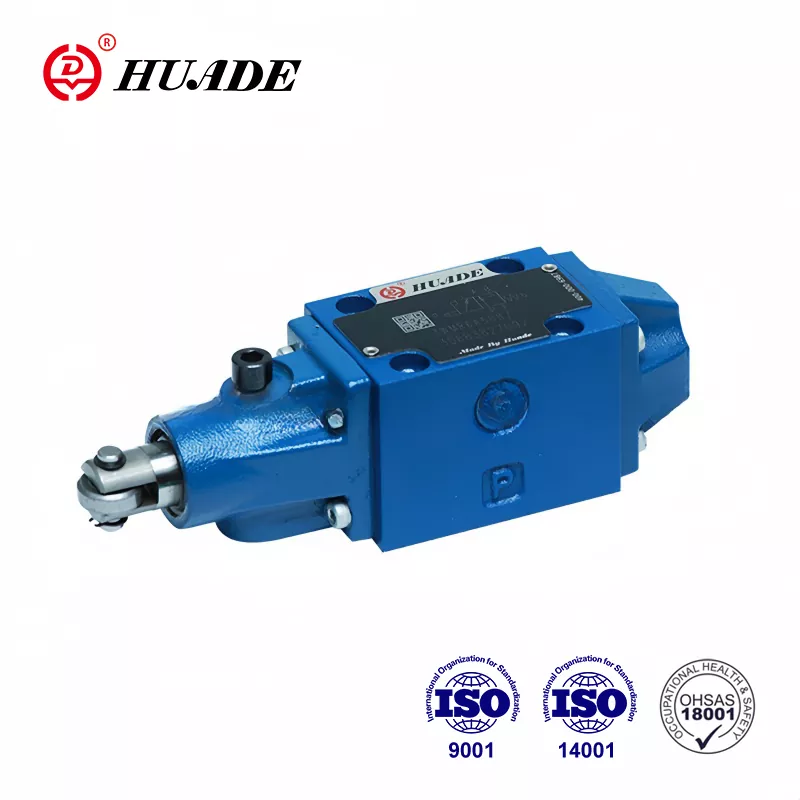

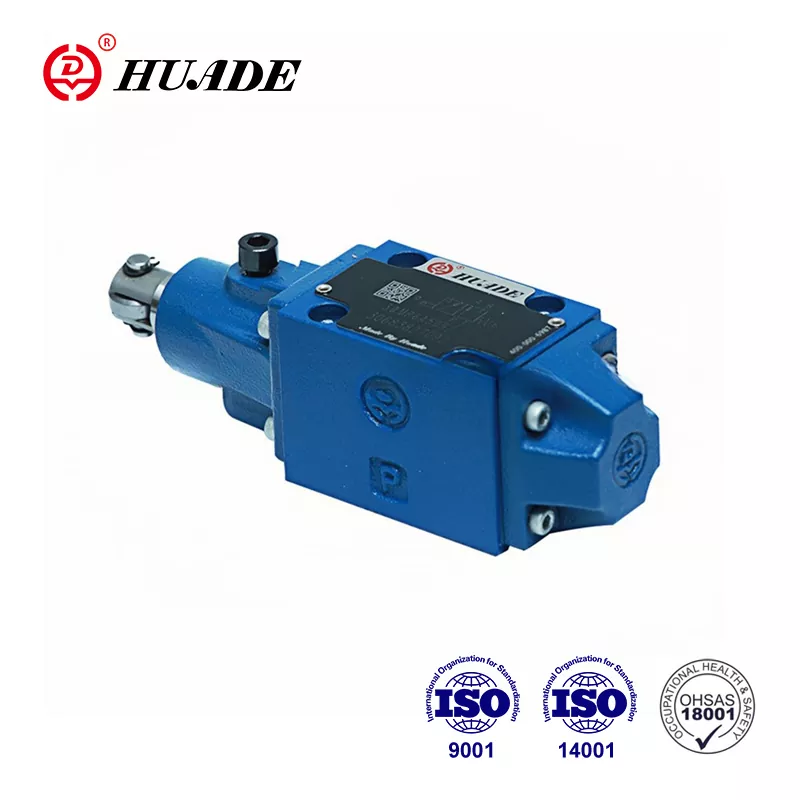

Huade هي مؤسسة صينية مملوكة للدولة معروفة ومتخصصة في النظام الهيدروليكي. كان لدى Huade تجربتي تعاون طويلتي الأمد مع Rexroth منذ عام 1979. يعد صمام Huade® WMR بديلاً ميسور التكلفة لنفس سلسلة Rexroth. يتمتع هذا الصمام الاتجاهي بخدمة صيانة مجانية خلال فترة الضمان لمدة عام واحد. Huade يضع ضغطًا كبيرًا على الجودة. لقد اجتاز المصنع ISO9001، ISO14001، وOH SAS18001. تُستخدم الصمامات الهيدروليكية Huade® على نطاق واسع في آلات الهندسة والبناء والمعادن والأدوات الآلية وحماية البيئة وبناء السفن والفضاء والنقل بالسكك الحديدية والبترول والبتروكيماويات والصناعة العسكرية وغيرها من المجالات. إنها علامة تجارية موثوقة في الصين.
|
مقاس |
6 |
10 |
|||
|
الحد الأقصى |
المنفذ A. B. P(㎫) |
إلى 31.5 |
|||
|
المنفذ T (㎫) |
إلى 6 |
إلى 16 |
|||
|
في الرمزين A وB، يجب استخدام منفذ T كوصلة تصريف |
|||||
|
الحد الأقصى للتدفق (لتر / دقيقة) |
ما يصل إلى 60 |
ما يصل إلى 120 |
|||
|
تدفق المقطع العرضي |
للرمز Q، 6% من المقطع العرضي الاسمي |
||||
|
للرمز W، 3% من المقطع العرضي الاسمي |
|||||
|
سائل الضغط |
الزيوت المعدنية (لختم NBR) أو |
||||
|
نطاق درجة حرارة سائل الضغط (°C) |
-30～+80 |
||||
|
نطاق اللزوجة (مم2/ثانية) |
2.8 إلى 500 |
||||
|
الوزن (كجم) |
1.4 تقريبًا |
3.3 تقريبًا |
|||
|
قوة التشغيل عند رافعة الأسطوانة |
عند ضغط الخزان صفر |
100 إلى 121 |
صمام ذو موقعين |
70 إلى 140 |
|
|
(ن) |
عند الضغط |
184 إلى 205 |
صمام بثلاثة أوضاع |
70 إلى 175 |
|
سمات:
◀ صمام بكرة اتجاهي يعمل مباشرة مع تشغيل الأسطوانة القابلة للتعديل
◀ يمكن تحريك مجموعة الرافعة الدوارة بزاوية 90 درجة
◀ تمتص القوى الشعاعية بشكل موثوق (حتى 30 درجة)
◀ 19 نوعًا من وظائف التخزين المؤقت القياسية
الصمامات الاتجاهية من النوع WMR هي صمامات اتجاهية تعمل بالأسطوانة.

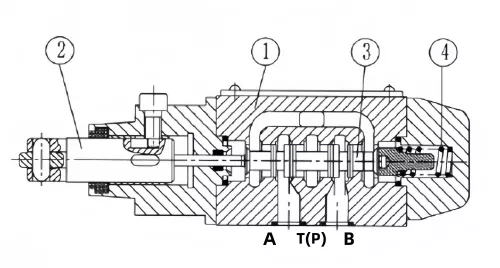

وهي تتكون أساسًا من المبيت (1)، ورافعة الأسطوانة (2)، وبكرة التحكم (3)، والعودة
الربيع (4).
يلزم وجود صمام خانق إضافي في حالة احتمال حدوث تدفق أكبر من القيمة المسموح بها أثناء انتقال بكرة الصمام من موضع إلى آخر. يتم تركيب فتحة التوصيل في المنفذ P للصمام الاتجاهي.
عرض مقطعي لـ WMR 6
خنق خرطوشة
