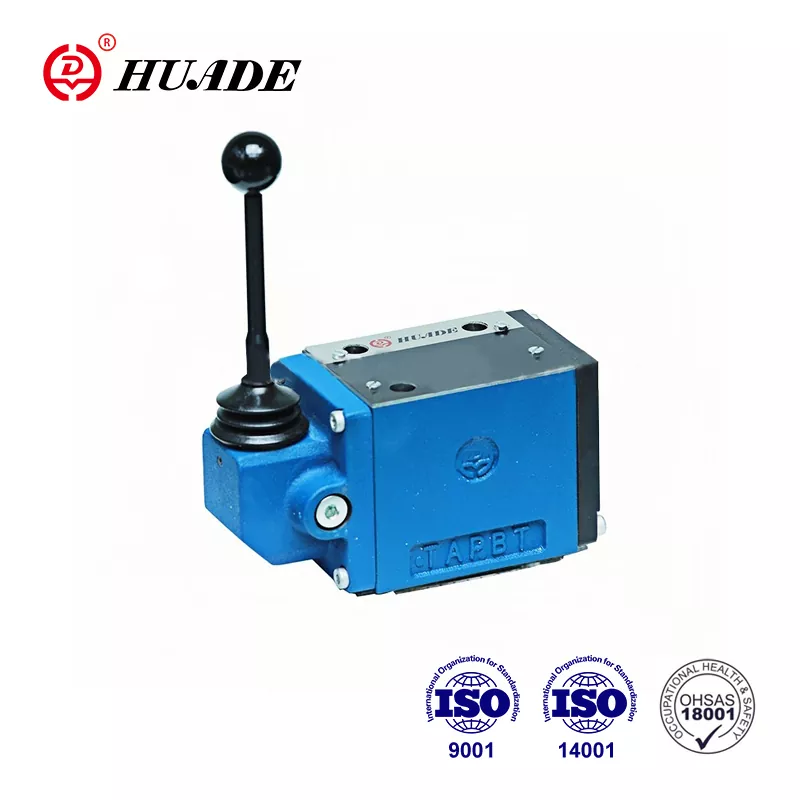

Huade هي مؤسسة صينية مملوكة للدولة متخصصة في تكنولوجيا التحكم الهيدروليكي. يمكن لـ Huade® WMM 10 Valves استبدال نفس السلسلة التي تقدمها Rexroth بسبب تجربتي التعاون على المدى الطويل مع Rexroth. إنه منافس بجودة جيدة وسعر أقل. يتمتع هذا الصمام الاتجاهي بخدمة الصيانة المجانية خلال فترة الضمان لمدة عام واحد. مرت المصنع ISO9001 و ISO14001 و OH SAS18001. تُستخدم الصمامات الهيدروليكية لـ Huade على نطاق واسع في الصناعة العسكرية والمجالات الأخرى بسبب الأداء المتفوق.
|
البيانات الفنية (للتطبيقات خارج هذه المعلمات. يرجى استشارةنا!) |
||
|
مقاس |
10 |
|
|
الحد الأقصى |
الميناء A. B. P (㎫) |
إلى 31.5 |
|
المنفذ T (㎫) |
إلى 15 |
|
|
الحد الأقصى للتدفق (ل/دقيقة) |
إلى 120 |
|
|
المقطع العرضي للتدفق (موضع التحكم 0) |
للرمز Q ، 6 ٪ من المقطع العرضي الاسمي |
|
|
للرمز W ، 3 ٪ من المقطع العرضي الاسمي |
||
|
سائل الضغط |
الزيوت المعدنية (لختم NBR) أو |
|
|
نطاق درجة حرارة سائل الضغط （℃） |
-30 ～+80 |
|
|
نطاق اللزوجة (mm2/s) |
2.8 إلى 500 |
|
|
الوزن (كجم) |
تقريبا .3.3 |
|
|
طاقة التحكم في المقبض (N) |
مع القالب تقريبا 16 ~ 23 |
|
|
بدون مواد تقريبًا 20 ~ 27 |
||
سمات:
▶ صمام التخزين المؤقت المباشر المباشر مع رافعة اليد
▶ مع عودة الربيع أو الكشف ، اختياري
▶ لتركيب اللوحات الفرعية
▶ نمط النقل إلى DIN 24 340 النموذج A ، ISO 4401 و CETOP - RP 121H
طلب:
يعتمد نوع الصمام الاتجاهي WMM 10 اتصال لوحة ، والذي يتمتع بمزايا الحجم الصغير ، وسعة التدفق الكبيرة والموثوقية الجيدة مقارنة بصمامات السلسلة المحلية الأخرى. يستخدم على نطاق واسع في آلات البناء ، الآلات الكيميائية ، الآلات الصناعية الخفيفة ، القاطرات وغيرها من الصناعات.
نوع WMM 10 الصمامات هي رافعة يدوية Actedive Directial Rovool. يتحكمون في البداية والتوقف واتجاه التدفق.
تتكون الصمامات الاتجاهية بشكل أساسي من السكن ، رافعة اليد ، حمام السباحة السيطرة ③ ، بالإضافة إلى واحد أو اثنين من الينابيع الإرجاع. في الحالة غير المرئية ، يتم الاحتفاظ بخبات التحكم في المحايد أو موضعه الأولي من خلال الينابيع الإرجاع ④. يتم تشغيل التخزين المؤقت للسيطرة عن طريق ذراع اليد ② ، وهذا يعمل عبر مفصل والدبوس مباشرة على بكرة التحكم ③. وبالتالي يتم نقل التخزين المؤقت من موضع الراحة إلى وضعه المطلوب. بعد إرجاع ذراع اليد ② إلى الموضع المحول صفر ، يتم إرجاع التخزين المؤقت إلى الموضع المحايد عبر نوابض العودة ④.
اكتب 4WMM ../ F .. (مع المنح)
هذه الصمامات هي إما 2 أو 3 صمامات التحكم الاتجاهية الموضعية التي تم تزويدها بكحف ، والذي يعمل في جميع المواضع التي تم تبديلها
عرض cutaway من النوع WMM10 ... 30B
