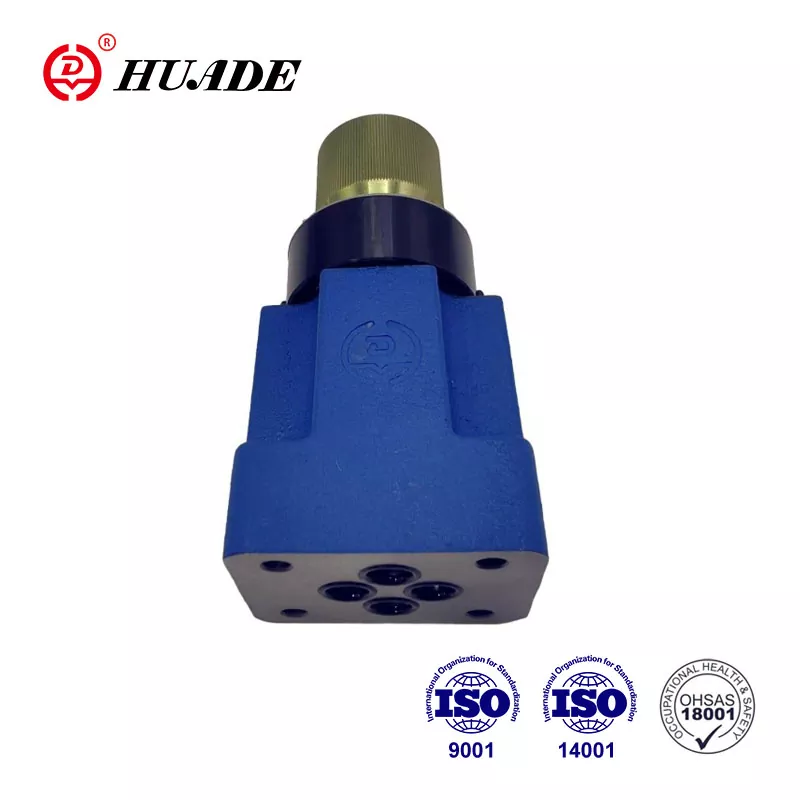

لقد وصلت صمامات تخفيض الضغط Huade® دائمًا إلى المعايير الدولية. تستفيد Huade Hydraulic بشكل كامل من الموارد المحلية الوفيرة للتحكم في التكاليف من أجل توفير المنتجات الهيدروليكية بسعر معقول. يمكن استخدام صمام تخفيض الضغط ZDR 6 DP0 لتقليل ضغط الأنظمة الهيدروليكية.
|
سائل الضغط |
الزيوت المعدنية (لختم NBR) أو إستر الفوسفات (لختم FPM) |
|
نطاق درجة حرارة سائل الضغط (°C) |
-30 إلى +80 |
|
نطاق اللزوجة (مم²/ثانية) |
10 ~ 800 |
|
درجة تلوث السوائل |
نوصي بفلتر بمعدل احتفاظ أدنى يبلغ β10 > 75 |
|
الأعلى. منفذ ضغط التشغيل P (MPa) |
ما يصل إلى 30 |
|
الضغط الثانوي (الإخراج) (MPa) |
ما يصل إلى 4 |
|
منافذ الضغط الخلفي T(Y) (MPa) |
ما يصل إلى 16 |
|
الحد الأقصى للتدفق (لتر / دقيقة) |
ما يصل إلى 7 |
سمات:
◀ تصميم طبق الساندويتش
طلب:
يتم استخدام الصمام من نوع ZDR 6 DPO لتقليل ضغط النظام.
صمامات تخفيض الضغط من النوع ZDR 6 DPO...40B/40YM عبارة عن صمامات تخفيض الضغط بتصميم لوحة الساندويتش. يتكون الصمام بشكل أساسي من مبيت (1)، وبكرة تحكم (2)، ومقاعد زنبركية ضغط (3) وزنبرك ضغط (4).
في حالة الراحة، يكون الصمام مفتوحًا عادةً، ويمكن أن يتدفق السائل دون عوائق من المنفذ P إلى المنفذ P1. يكون الضغط في المنفذ P1 موجودًا في نفس الوقت في منطقة التخزين المؤقت المقابلة لنابض الضغط (4). عندما يتجاوز الضغط في المنفذ P1 مستوى الضغط المحدد في
يتحرك زنبرك الضغط (4) بكرة التحكم (2) إلى موضع التحكم مقابل زنبرك الضغط (4) ويحافظ على الضغط المحدد في المنفذ P1 ثابتًا.
إذا ارتفع الضغط في المنفذ P1 أكثر بسبب قوى خارجية، فسيتم تحريك بكرة التحكم (2) بشكل أكبر نحو زنبرك الضغط (4).
ثم يتدفق السائل الكافي إلى الخزان لمنع أي ارتفاع إضافي في الضغط. يتم دائمًا تصريف حجرة الزنبرك إلى الخزان خارجيًا عن طريق الحفر إلى المنفذ T (Y).
هيكل ZDR 6 DPO...-40B
رموز ZDR 6 DPO...-40B
