عند العمل مع الأنظمة الهيدروليكية، فإن اختيار صمام التحكم الاتجاهي الصحيح يمكن أن يؤدي إلى فشل العملية أو فشلها. اكتسب صمام التحكم الاتجاهي Bosch Rexroth 4WE 10 E سمعته باعتباره العمود الفقري الموثوق به في التطبيقات الصناعية، وهناك أسباب وجيهة وراء استمرار المهندسين في العودة إليه.
ما الذي يجعل صمام التحكم الاتجاهي 4WE 10 E مميزًا

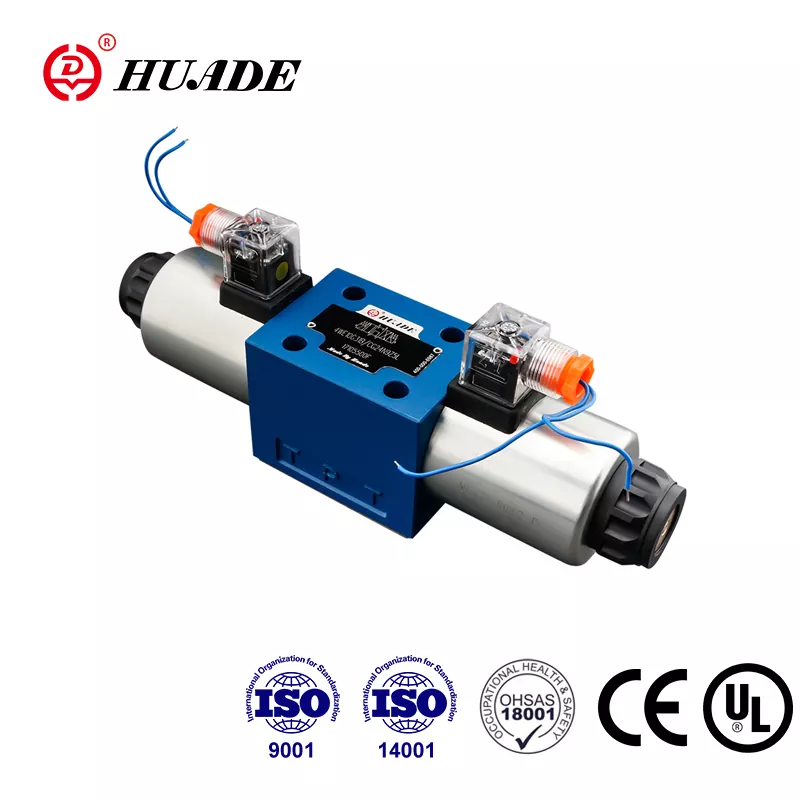

Rexroth 4WE 10 E عبارة عن صمام لولبي يعمل بشكل مباشر يتحكم في كيفية تحرك السائل الهيدروليكي عبر نظامك. فكر في الأمر كوحدة تحكم في حركة المرور للزيت الهيدروليكي الخاص بك. فهو يخبر السائل إلى أين يتجه، ومتى يتوقف، وأي طريق يجب أن يسلك. يستخدم هذا الصمام الخاص ملفات كهرومغناطيسية لتحويل بكرة داخلية، والتي تقوم بعد ذلك بإعادة توجيه التدفق لجعل الأسطوانات أو المحركات الهيدروليكية الخاصة بك تتحرك تمامًا بالطريقة التي تريدها.
ما يميز صمام التحكم الاتجاهي هذا هو تصميمه ذو المركز المغلق، والذي يتميز بالحرف "E" في اسمه. عندما يجلس الصمام في وضعه المحايد، تظل جميع المنافذ مسدودة. يحافظ المحرك الهيدروليكي على موضعه دون الانجراف، وهو أمر مهم للغاية عندما تقوم برفع أحمال ثقيلة أو عندما تحتاج إلى الحفاظ على شيء ما ثابتًا تمامًا.
كسر رقم الموديل
يخبرك الاسم 4WE 10 E بكل شيء عن وظيفة هذا الصمام. الرقم "4" يعني أنه يحتوي على أربعة منافذ لتوصيل الخطوط الهيدروليكية. يشير "WE" إلى أنه صمام تحكم اتجاهي يعمل بشكل مباشر مع تشغيل الملف اللولبي. يشير الرقم "10" إلى حجمه، الذي يتبع معيار NG10، المعروف أيضًا باسم CETOP 5 أو ISO 4401-05-04-0-05. يعني هذا المعيار أن Rexroth 4WE 10 E سوف يتناسب فعليًا مع أي سطح تركيب مصمم لصمامات NG10، مما يمنحك المرونة عند استبدال المعدات القديمة أو بناء أنظمة جديدة.
يصف التعيين "E" تكوين التخزين المؤقت. في عالم الصمامات، تمثل الحروف المختلفة أنماط تدفق مختلفة. يحافظ النوع E على جميع المنافذ مغلقة في الموضع المركزي، مما يجعله مثاليًا عندما تحتاج إلى تثبيت الحمل دون أي حركة.
القدرات التقنية التي تهم
يتعامل صمام التحكم الاتجاهي 4WE 10 E مع الضغط الشديد. ويمكنه العمل بضغط يصل إلى 350 بارًا على المنافذ الرئيسية، وهو ما يترجم إلى حوالي 5075 رطلاً لكل بوصة مربعة. وهذا يكفي لمعظم التطبيقات الصناعية الثقيلة، بدءًا من آلات القولبة بالحقن وحتى معدات البناء.
تختلف سعة التدفق اعتمادًا على ما إذا كنت تختار طاقة التيار المستمر أو التيار المتردد. يتحرك إصدار DC من صمام التحكم الاتجاهي Rexroth حتى 160 لترًا في الدقيقة، بينما يصل إصدار التيار المتردد إلى 120 لترًا في الدقيقة كحد أقصى. يوجد هذا الاختلاف لأن ملفات التيار المتردد تولد المزيد من الحرارة عندما يظل الصمام نشطًا، لذلك يحد Bosch Rexroth من التدفق لمنع مشاكل السخونة الزائدة.
وقت الاستجابة مهم عندما تحتاج إلى حركات سريعة ودقيقة. يتم تشغيل 4WE 10 E خلال 45 إلى 70 مللي ثانية ويتم إطلاقه خلال 35 إلى 45 مللي ثانية عند استخدام طاقة التيار المستمر. وهذا سريع بما يكفي لمعظم خطوط الإنتاج الآلية. إذا كنت بحاجة إلى تشغيل أكثر سلاسة، فيمكنك إضافة ملحقات تخميد اختيارية تعمل على إبطاء عملية النقل لتقليل الصدمات في نظامك.
كيف يعمل المركز المغلق
يمنح تكوين التخزين المؤقت من النوع E صمام التحكم الاتجاهي هذا القدرة على حمل الحمولة. صورة ثلاثة مواقع: المركز، اليسار، واليمين. في الموضع المركزي، تحجب الأراضي الداخلية الموجودة على التخزين المؤقت جميع المنافذ الأربعة. يتصل المنفذ P بمضختك، وينتقل المنفذ T إلى الخزان، ويتصل المنفذان A وB بالمشغل الخاص بك. عندما يظل كل شيء مسدودًا، لا يمكن للزيت المحصور في الأسطوانة الهروب، لذا تظل حمولتك حيث تركتها تمامًا.
قم بتنشيط الملف "a"، وستتحرك البكرة إلى اليسار. الآن يتصل المنفذ P بالمنفذ A بينما يتم تصريف المنفذ B إلى المنفذ T. ويمتد المشغل الخاص بك. قم بالتبديل إلى الملف "b"، وستتحرك البكرة لليمين، مما يعكس نمط التدفق. يقوم المنفذ P بتغذية المنفذ B بينما يعود المنفذ A إلى الخزان، مما يؤدي إلى سحب المشغل الخاص بك.
يعمل هذا الترتيب ذو المركز المغلق بشكل مثالي لتطبيقات مثل طاولات الرفع، والمشابك، وآلات الضغط حيث يكون الاحتفاظ بالموضع أكثر أهمية من كفاءة الطاقة. والمقايضة هي أن مضختك تستمر في بناء الضغط حتى عندما لا يتحرك أي شيء، مما يولد الحرارة ويهدر الطاقة. ستقوم عادةً بإقران جهاز Rexroth 4WE 10 E بصمام تنفيس لحماية نظامك.
تطبيقات العالم الحقيقي
تستخدم مصانع التصنيع صمام التحكم الاتجاهي 4WE 10 E بطرق لا تعد ولا تحصى. تعتمد عليها آلات القولبة بالحقن للتحكم في تثبيت القالب بدقة. تستخدم معدات الصب في وضع الأجزاء المعدنية بدقة. تستفيد آلات البناء من قدرتها على تثبيت مواضع الجرافة وذراع الرافعة على المنحدرات دون الانجراف.
ويظهر الصمام أيضًا في التطبيقات البحرية، ومعدات تشغيل المعادن، وأنظمة التصنيع الدقيقة. في أي وقت تحتاج فيه إلى مشغل هيدروليكي للبقاء تحت الحمل، فإن تصميم المركز المغلق لصمام التحكم الاتجاهي ريكسروث يوفر التحكم الذي تحتاجه.
التثبيت والتركيب

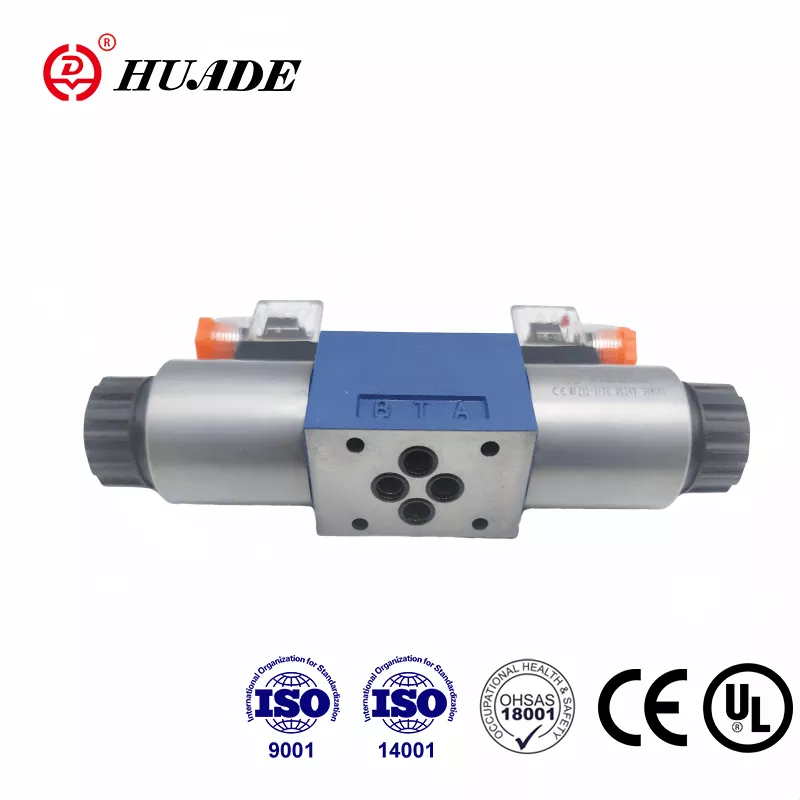

يتم تركيب 4WE 10 E مباشرة على لوحة فرعية تتوافق مع معيار NG10. يعمل هذا النهج المعياري على تبسيط عملية التثبيت والاستبدال. يمكنك تكديس صمامات إضافية في الأعلى باستخدام كتل متشعبة، وبناء مجموعات صمامات مدمجة توفر المساحة وتقلل عدد الخراطيم والتجهيزات التي تحتاجها.
يوفر تصميم الملف اللولبي ذو المحرك الرطب مزايا عملية. يوضع الملف في الزيت، مما يساعد على تبديد الحرارة وتقليل الضوضاء. يمكنك تدوير مجموعة الملف 360 درجة لوضع الموصل الكهربائي في المكان الأكثر ملاءمة. في حالة فشل الملف، يمكنك استبداله دون استنزاف النظام الهيدروليكي، مما يقلل من وقت التوقف عن العمل.
تتبع التوصيلات الكهربائية معيار DIN EN 175301-803، مع تصنيفات حماية IP65 أو IP67 حسب التكوين الخاص بك. تشتمل خيارات الجهد الكهربي على 12 و24 و110 و230 فولت لكل من طاقة التيار المستمر والتيار المتردد، مع نسبة تسامح زائد أو ناقص 10 بالمائة.
مقارنة مع الخيارات الأخرى
عندما تتسوق لشراء صمام تحكم اتجاهي بحجم NG10، فسوف تواجه بدائل من Parker، وEaton، وشركات مصنعة أخرى. تقدم سلسلة Parker D3W معدلات ضغط وتدفق مماثلة ولكنها تتحول بشكل أبطأ، وتستغرق حوالي 110 مللي ثانية للاستجابة. يتطابق Eaton DG4V-5 مع سعة التدفق ولكنه لا يحدد تردد التدوير بشكل واضح.
يتميز Rexroth 4WE 10 E بوقت استجابة أسرع وقدرة أعلى على ركوب الدراجات. يمكنه التعامل مع ما يصل إلى 15000 عملية تحويل في الساعة، مما يجعله مناسبًا للعمليات الآلية عالية السرعة. كما يمنحك خيار التخميد القابل للتعديل المزيد من التحكم في مدى سرعة تحول الصمام، مما يساعدك على ضبط سلوك النظام لديك.
يختلف السعر بشكل كبير حسب المواصفات ومكان الشراء. تبدأ التكوينات الأساسية لصمام التحكم الاتجاهي Rexroth بحوالي 56 دولارًا، في حين أن الإصدارات ذات الطلاءات الخاصة أو الجهد المخصص أو الأختام المحسنة يمكن أن تتجاوز 1200 دولار. ستجدها من خلال موزعي Bosch Rexroth الرسميين، ودور التوريدات الصناعية، والأسواق عبر الإنترنت. عند الشراء، تأكد من أن رقم الطراز يطابق متطلباتك تمامًا، مع إيلاء اهتمام خاص لمعدل الجهد الكهربي ونوع التخزين المؤقت.
الحفاظ على تشغيله
العدو الأكبر لأي صمام تحكم اتجاهي هو التلوث. تتسبب جزيئات الأوساخ الموجودة في الزيت الهيدروليكي في التصاق البكرة، مما يؤدي إلى التشغيل غير المنتظم أو الفشل الكامل. يحتاج 4WE 10 E إلى زيت تمت تصفيته إلى 10 ميكرون، وهو ما يتوافق مع مستويات النظافة NAS 1638 Class 9 أو ISO 4406 20/18/15.
تبدأ الصيانة الدورية بمراقبة الزيت لديك. تحقق من تغير اللون، مما يشير إلى ارتفاع درجة الحرارة أو الأكسدة. اختبر اللزوجة بشكل دوري لأن الزيت الرقيق جدًا أو السميك جدًا يؤثر على أداء الصمام. استبدل المرشحات في الموعد المحدد، وفكر في تركيب أجهزة قياس الضغط لاكتشاف المشكلات مبكرًا.
عندما يعمل صمام التحكم الاتجاهي ريكسروث، تشير الأعراض عادة إلى أسباب محددة. إذا التصق الصمام ولكنه يعمل عند الضغط على التجاوز اليدوي، فمن المحتمل حدوث تلوث. غالبًا ما تنتج الملفات المحروقة في إصدارات التيار المتردد عن التدفق الزائد الذي يتسبب في التصاق البكرة أثناء تنشيطها، مما يؤدي إلى ارتفاع درجة حرارة الملف. عادةً ما تأتي التسربات الخارجية من موانع التسرب البالية، بينما يظهر التسرب الداخلي كحركة مشغل إسفنجية بطيئة.
تنظيف الصمام يتطلب الرعاية. قم بإزالته من النظام، ثم قم بتفكيكه بعناية، ثم قم بتنظيف التجويف والبكرة باستخدام WD-40 أو مذيب مشابه. نفخ الممرات بالهواء المضغوط وفحصها بحثًا عن التآكل أو التلف. استبدل الأختام باستخدام المجموعة الصحيحة لإصدار الصمام الخاص بك، مع ملاحظة أن التطبيقات ذات درجات الحرارة العالية تحتاج إلى أختام FKM بدلاً من مطاط NBR القياسي.
اتخاذ القرار الصحيح
يتفوق صمام التحكم الاتجاهي 4WE 10 E عندما يكون حمل الحمل مهمًا. يمنع تصميم المركز المغلق الانحراف، كما أن استجابته السريعة تدعم التشغيل الآلي، كما أن تركيبه القياسي يبسط عملية التثبيت. يتيح لك البناء المعياري بناء دوائر تحكم معقدة في مساحات صغيرة، وتوفر ملفات المحرك الرطب عمر خدمة طويل مع الحد الأدنى من الصيانة.
النظر في مقايضة الطاقة. يحافظ هذا الوضع المركزي المحظور على تحميل المضخة حتى في حالة عدم تحرك أي شيء، مما يؤدي إلى توليد الحرارة واستهلاك الطاقة. إذا كانت كفاءة الطاقة تفوق تثبيت الموضع في تطبيقك، فانظر إلى البكرات من النوع J التي تقوم بتفريغ المضخة في وضع محايد. بالنسبة للتطبيقات التي تحتاج إلى تعويم حر، قد تعمل تكوينات المركز المفتوح من النوع H بشكل أفضل.
قم بمطابقة نظامك الكهربائي مع الصمام بعناية. تتعامل إصدارات DC مع تدفق أعلى وتستجيب بشكل أسرع، مما يجعلها الخيار الافتراضي لمعظم التطبيقات الصناعية. تعمل طاقة التيار المتردد بشكل جيد مع العمليات البطيئة ولكن تذكر أن حد التدفق يبلغ 120 لترًا في الدقيقة لمنع تلف الملف.
لقد اكتسب Rexroth 4WE 10 E مكانته في مجال المكونات الهيدروليكية الصناعية عبر عقود من الأداء المثبت. إن الجمع بين قدرة الضغط العالي والاستجابة السريعة وحمل الحمل الموثوق يجعله خيارًا قويًا للتطبيقات كثيرة المتطلبات. حافظ على نظافة الزيت، واختر تكوين التخزين المؤقت المناسب لاحتياجاتك، وسيوفر صمام التحكم الاتجاهي هذا سنوات من الخدمة الموثوقة. سواء كنت تستبدل صمامًا موجودًا أو تصمم نظامًا جديدًا، فإن فهم ما يميز علامة 4WE 10 E يساعدك على تحقيق أقصى استفادة من المعدات الهيدروليكية الخاصة بك.
