صمام فحص الخانق Z2FS 10-5

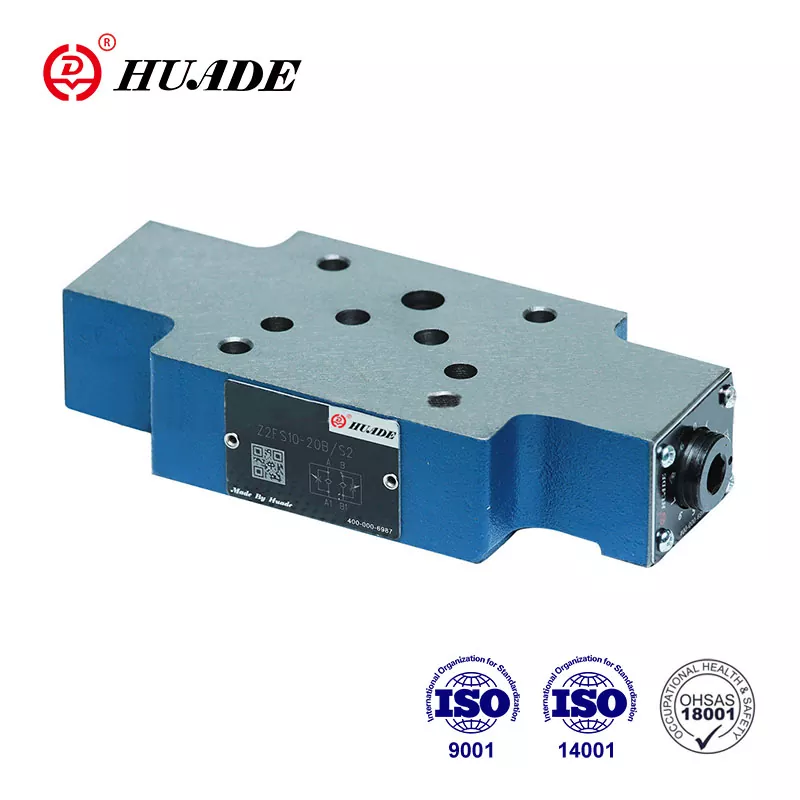

صمام الخانق المزدوج/صمام الفحص من النوع Z2FS 10...-30B/... بتصميم لوحة الساندويتش.  يتم استخدام صمام التدفق هذا للتحكم في العداد أو العداد. يمكن أن تحل محل سلسلة Z2FS 10-5-3X التي تقدمها Rexroth بسبب التعاون طويل الأمد مع Rexroth. يمكن أيضًا تخصيص تغليف منتجات صمامات الخانق Z2FS 10-5، مثل التغليف البلاستيكي المقاوم للماء، أو الكرتون القياسي، أو تغليف الخشب الرقائقي.

معلمة المنتج لصمام فحص الخانق Z2FS 10-5

ميزة المنتج وتطبيق صمام فحص الخانق Z2FS 10-5

سمات:

◀ صمام لوحة الساندويتش

◀ نمط النقل إلى DIN 24 340 من A وISO 4401 وCETOP - RP 121 H

◀ للحد من تدفق السائل الرئيسي أو التجريبي لمنفذي الخدمة

◀ 3 عناصر تعديل

. مقبض دوار قابل للقفل مع مقياس

. المغزل مع مسدس داخلي وحجم

. مقبض دوار بمقياس

◀ للتحكم في دخول وخروج العدادات

طلب:

يتم استخدام صمام فحص الخانق المزدوج Z2FS 10-5 للحد من التدفق الرئيسي أو التجريبي لواحد أو اثنين من منافذ الخدمة. يحد صمامان خانق/فحص مرتبان بشكل متماثل من التدفق في اتجاه واحد ويسمحان بالتدفق الحر في الاتجاه المعاكس.

قسم ورمز صمام عدم الرجوع للخانق Z 2 FS 10-5

بالنسبة لسائل التحكم في العداد، يمر من المنفذ A1 إلى المنفذ A2 عبر نقطة الاختناق (1)، والتي تتكون من مقعد الصمام (2) وبكرة الاختناق (3.1). بكرة الاختناق (3.1) قابلة للتعديل محوريًا عبر المغزل (4)، مما يسمح بتعديل نقطة الاختناق (1). وفي نفس الوقت يصل السائل الموجود في المنفذ A1 إلى جانب التخزين المؤقت (6) عبر التجويف (5). الضغط الموجود بالإضافة إلى قوة الزنبرك يحافظ على بكرة الخانق (3.1) في موضع الاختناق الخاص بها. يحرك التدفق المتدفق للخلف من منفذ الخدمة B2 بكرة الخانق (3.2) ضد الزنبرك (7) مما يجعل الصمام يعمل كصمام فحص والسماح بالتدفق الحر. اعتمادًا على الطريقة التي يتم بها تركيب الصمام، يمكن ترتيب تأثير الاختناق كجهاز تحكم في العداد للداخل أو العداد للخارج.

الحد من تدفق السوائل الرئيسية

من أجل تغيير سرعة المحرك (تدفق السائل الرئيسي)، يتم تثبيت صمام الخانق المزدوج/الفحص بين صمام الاتجاه واللوحة الفرعية.

الحد من تدفق السوائل التجريبية

في صمامات التحكم الاتجاهية التي يتم تشغيلها بشكل تجريبي، يتم تثبيت صمام عدم الرجوع المزدوج/الخانق كأداة تعديل للخنق التجريبي (تدفق السائل الدليلي). يتم تركيبه بين الصمام الرئيسي والصمام الطيار.

هيكل صمام الخانق/الفحص المزدوج، النوع Z 2 FS 10-5- 30B

رمز Z 2 FS 10 - 30B
