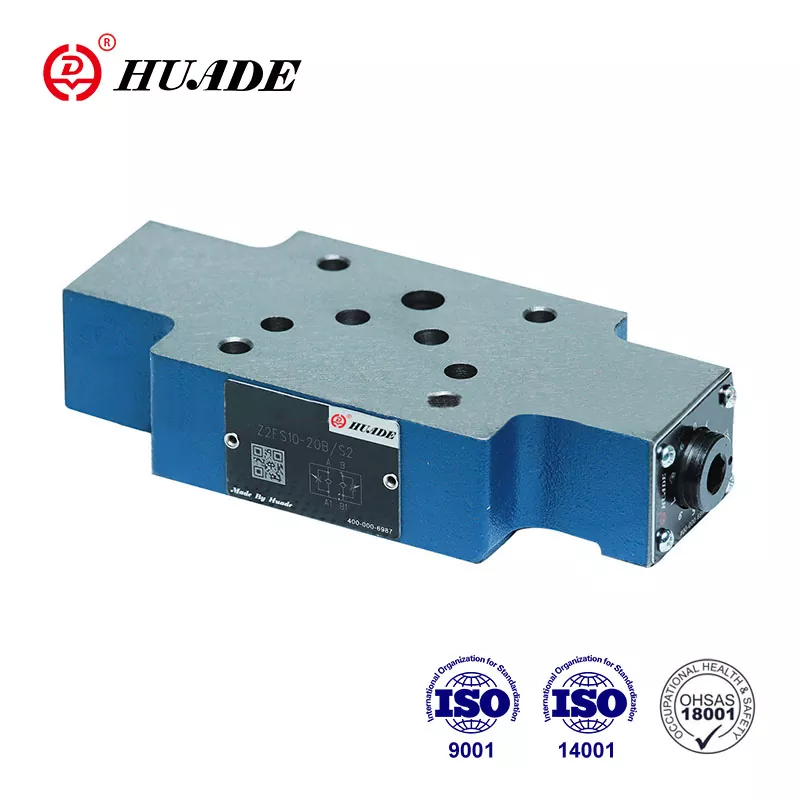

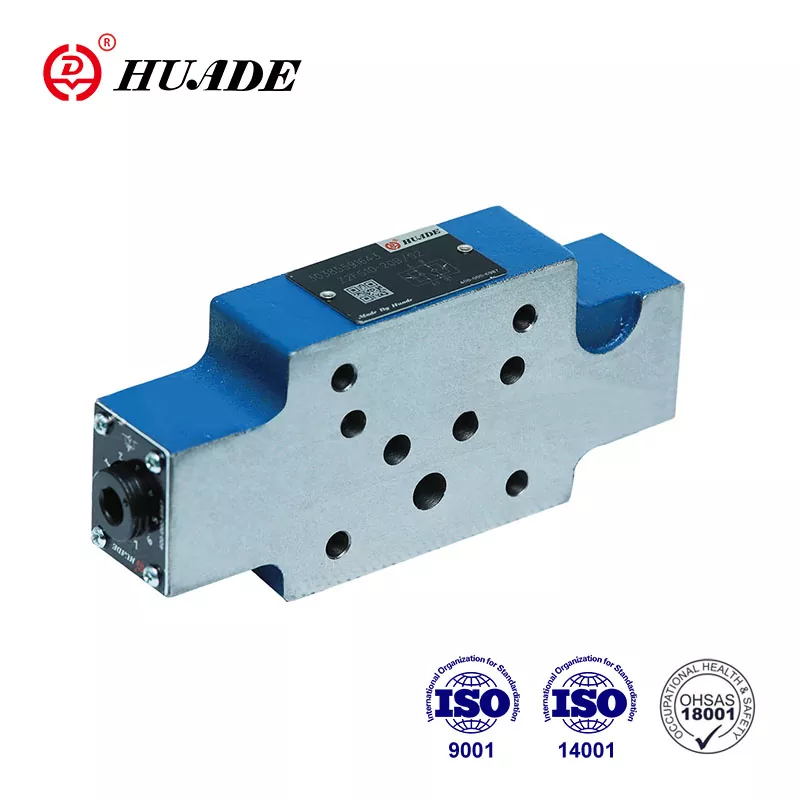

صمامات الخانق/الفحص المزدوجة Z 2 FS10...20B/... مصممة على شكل لوحة ساندويتش. يمكن تجميعها عموديا. من خلال تقديم أحدث التقنيات من Rexroth، يمكن لـ Huade® Z2FS 10 الوصول إلى نفس مستوى منتجات Rexroth من حيث الأداء والجودة والتوافق. حازت صمامات الخانق Huade® على اعتراف واسع النطاق في السوق وثقة المستخدم.
|
مقاس |
10 |
|
الحد الأقصى للتدفق (لتر / دقيقة) |
160 |
|
الحد الأقصى لضغط العمل (MPa) |
31.5 |
|
سائل الضغط |
الزيوت المعدنية (لختم NBR)، أو إستر الفوسفات (لختم FPM) |
|
نطاق اللزوجة (مم ²/ثانية) |
10 إلى 800 |
|
نطاق درجة حرارة السوائل (°C) |
-30 إلى+80 |
سمات:
◀ تصميم طبق الساندويتش
◀ نمط النقل إلى DIN 24 340، من A وISO 4401 وCETOP - RP 121H
◀ الحد من التدفق الرئيسي أو التجريبي لمنفذي الخدمة
◀ التحكم في العداد الداخل أو الخارج.
طلب:
يتم استخدام صمامات فحص الخانق المزدوجة Z2FS 10 للحد من تدفق الزيت الرئيسي أو التجريبي في واحد أو اثنين من منافذ الخدمة. يعمل صمامان خانق/صمام فحص مرتبان بشكل متماثل على الحد من التدفق (عن طريق بكرات الخانق القابلة للتعديل) في اتجاه واحد ويسمحان بتدفق العودة الحر في الاتجاه الآخر اتجاه.
الصمامات من النوع Z 2 FS10...20B/... عبارة عن صمامات خانق/فحص مزدوجة بتصميم لوحة ساندويتش.
الحد من التدفق الرئيسي
يتم تركيب صمام الخانق المزدوج/الفحص بين صمام الاتجاه واللوحة الفرعية لتغيير سرعة المحرك (تحديد التدفق الرئيسي).
الحد من التدفق التجريبي
في حالة الصمامات الاتجاهية التي يتم تشغيلها بشكل تجريبي، يمكن استخدام صمام الخانق المزدوج/الفحص كأداة تعديل للخنق التجريبي (تحديد التدفق الدليلي). وفي هذه الحالة، يتم تركيبه بين الصمام الرئيسي والصمام الطيار.
هيكل صمام الخانق/الفحص المزدوج، النوع Z 2 FS10...20B
مبدأ الأنظمة الهيدروليكية لـ Z 2 FS10...20B
