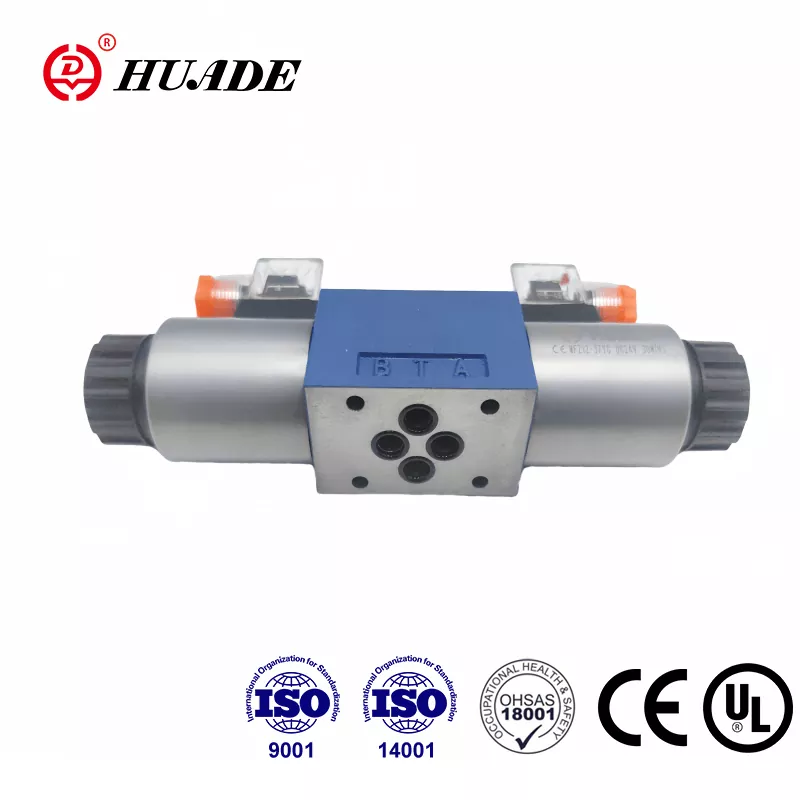

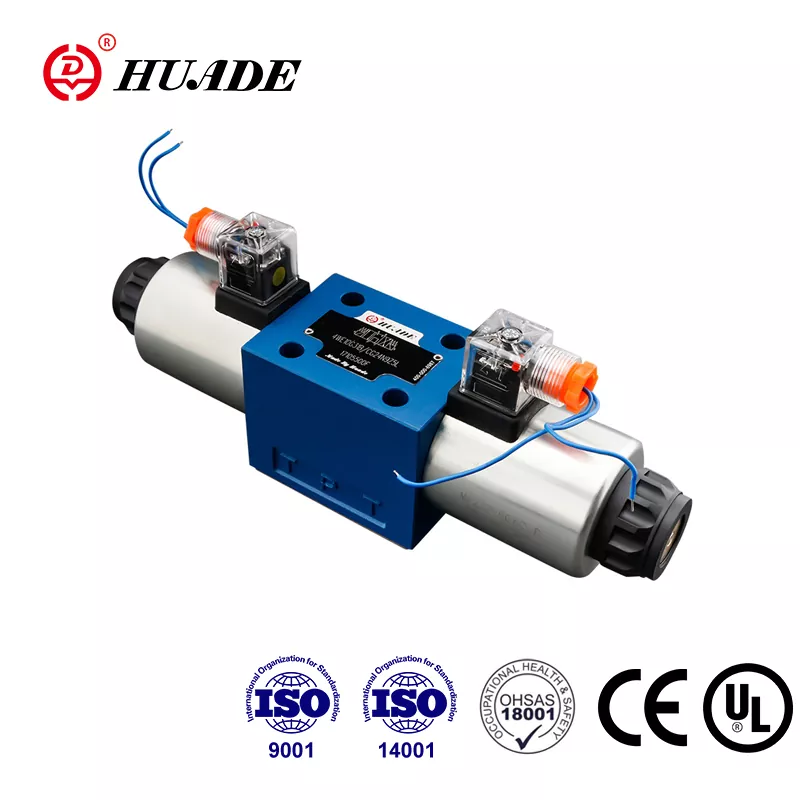

بالتعاون مع Rexroth مرتين منذ عام 1979، أصبحت Huade Hydraulic شركة رائدة في الصناعة الهيدروليكية في الصين. يعد صمام التخزين الاتجاهي Huade® من النوع 4WE 10 D بديلاً لمنتجات Rexroth. لقد حصلت سلسلة الصمامات الاتجاهية ذات الملف اللولبي على شهادات CE وUL. هذه الصمامات قادرة على المنافسة مع المنتجات المعروفة ذات الجودة الجيدة والسعر المنخفض. لقد اجتاز المصنع ISO9001 وISO14001 وOH SAS18001. Huade® هي علامة تجارية متميزة في الصناعة الهيدروليكية الصينية. تشارك صمامات الاتجاه الهيدروليكي Huade® في العديد من مشاريع تحويل المعدات التقنية والدفاعية الوطنية لتعزيز تحديث المعدات الدفاعية.
|
ضغط التشغيل الأقصى. |
المنافذ A.B.P (MPa) |
إلى 31.5 |
|
المنافذ T (MPa) |
16 |
|
|
التدفق الأقصى (لتر/دقيقة) |
120 |
|
|
المقطع العرضي (وضع التبديل 0): |
بالرمز Q حوالي 6% من المساحة الاسمية |
|
|
سائل الضغط |
الزيوت المعدنية (لختم NBR) أو استر الفوسفات (لختم FPM) |
|
|
نطاق درجة حرارة سائل الضغط (°C) |
-30～+80 |
|
|
نطاق اللزوجة (مم2/ثانية) |
2.8 ~ 500 |
|
|
الوزن (كجم) |
صمام مع ملف لولبي واحد |
5.1 (تيار مستمر)، 4.3 (تيار متردد) |
|
صمام مع 2 ملفات لولبية |
6.7 (تيار مستمر)، 5.1 (تيار متردد) |
|
سمات:
◀ صمام بكرة اتجاهي يعمل بملف لولبي مباشر كإصدار قياسي
◀ ملفات لولبية للتيار المستمر أو التيار المتردد ذات دبوس رطب مع ملفات قابلة للإزالة
◀ مخطط مثالي
◀ يمكن استبدال الملفات دون فتح حجرة الضغط المحكم
◀ اختيار التوصيلات الكهربائية المركزية أو الفردية
◀ ركوب يدوي اختياري
◀ عمر طويل
◀ نمط النقل إلى Din 24 340 من النموذج A وISO 4401 وCETOP - RP 121H
تشتمل الصمامات الاتجاهية 4WE 10 بشكل أساسي على المبيت (1)، وملف لولبي واحد أو اثنين (2)، وبكرة التحكم (3)، وزنبرك رجوع واحد أو اثنين (4). في حالة السكون، يتم تثبيت بكرة التحكم (3) في موضعها المركزي أو الأولي عن طريق نوابض العودة (4) (باستثناء حالة البكرات النبضية). يتم تشغيل بكرة التحكم (3) بواسطة ملفات لولبية ذات دبوس رطب (2). تعمل قوة الملف اللولبي (2) على بكرة التحكم (3) وتنقلها من موضع السكون إلى الموضع النهائي المطلوب. وهذا يسمح بالتدفق الحر من P إلى A ومن B إلى T أو P إلى B ومن A إلى T.
عند إلغاء تنشيط الملف اللولبي (2)، يتم إرجاع بكرة التحكم (3) إلى موضعها الأولي عن طريق زنبرك العودة (4).
يسمح التحكم اليدوي الاختياري (5) بتحريك بكرة التحكم (3) دون تنشيط الملفات اللولبية.
مخطط هيكلي لسلسلة WE 10 30B
1. يجب تصفية السائل. الحد الأدنى لصفاء الفلتر هو 20 درجة مئوية.
2. يجب أن يكون الخزان محكم الغلق ويجب تركيب فلتر هواء على مدخل الهواء.
3. المنتجات بدون لوحة فرعية عند مغادرة المصنع.
4. يجب اختيار براغي تثبيت الصمامات واستخدامها وفقًا لكتاب العينة.
5. يشترط أن تكون خشونة السطح المرتبط بالصمام 0.8.
6. مطلوب الانتهاء من سطح قطعة التزاوج إلى 0.01/100 مم.
