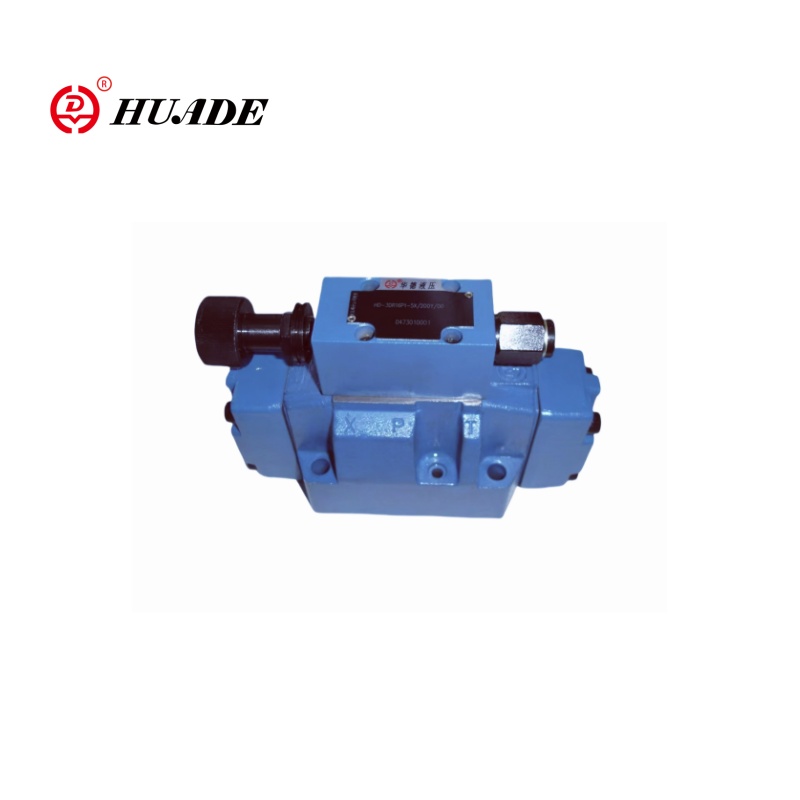

يعمل الطيار الذي يعمل على تقليل الضغط النسبي ثلاثي الاتجاهات الذي يقلل من صمام 3DR16P-5X عن عنصر تحكم هيدروليكي عالي الأداء. يتم استخدام صمام Huade المتناسق لخفض 3DR16P-5X بشكل أساسي لتقليل ضغط النظام والحد منه لضمان أن النظام الهيدروليكي يمكنه الحفاظ على مستوى ضغط مستقر. 3DR16P-5X ، حيث يمثل "3DR" سلسلة صمامات تقليل الضغط ثلاثي الاتجاهات ، "16" يمثل الحجم ، "P" تمثل التحكم في الضغط ، ويمثل "5x" رمز التكوين. يمكن أن يحل الصمام النسبي 3DR16P-5X من Huade محل نفس النموذج الذي يقدمه Rexroth.
| عام | ||
| الوزن كجم | 8 | |
| موضع التثبيت | خياري | |
| نطاق درجة الحرارة المحيط ℃ | -30 إلى+50 | |
| هيدروليكي | ||
| شريط الضغط الاسمي | 315 | |
| الحد الأقصى لضغط التشغيل | -بوت P BAR | 315 |
| -بذار شريط | 250 | |
| - Port Y Bar | بشكل منفصل وضغط على الخزان | |
| إعداد الضغط | -شريط minimum | اعتمادا على التدفق |
| -شريط Maximum | 50 ؛ 100 ؛ 200 ؛ 250 | |
| الحد الأقصى للتدفق ل/دقيقة | 220 | |
| السائل الهيدروليكي | الزيت المعدني (HL ، HLP) إلى DIN 51524 1) ؛ السوائل الهيدروليكية القابلة للتحلل الحيوي السريع إلى VDMA 24568 (انظر أيضًا RE 90221) ؛ HETG (زيت بذور الاغتصاب) 1) ؛ Hepg (polyglycols) 2) ؛ Hees (استرات الاصطناعية) 2) ؛ سوائل هيدروليكية أخرى عند الطلب | |
| نطاق درجة حرارة السائل الهيدروليكي ℃ | -30 إلى +80 (أختام NBR) -20 إلى +80 (أختام FKM) | |
| نطاق اللزوجة مم2/ق | 10 إلى 800 | |
| كحد أقصى المسموح به. درجة تلوث فئة نظافة السوائل الهيدروليكية إلى ISO 4406 (ج) | الفئة 20/18/15 3 | |
سمات:
▶ صمام لتقليل (p إلى a) والحد من (من إلى t) نظام
▶ لتصاعد الصفيحات
▶ 4 تصنيفات الضغط
▶ 4 عناصر التعديل ، اختياري:
● مقبض دوار
● الأكمام مع السداسي والغطاء الواقي
● مقبض دوار قابل للقفل مع مقياس
مقبض دوار مع مقياس
طلب:
يعد تقليل الضغط النسبي 3DR16P-5X مناسبًا للأنظمة الهيدروليكية التي تتطلب التحكم في الضغط عالي الدقة ، مثل آلات صب الحقن ، وآلات البناء ، ومعدات التصنيع عالية الدقة.
صمامات التحكم في الضغط من النوع 3DR هي الطيار التي يتم تشغيلها 3 اتجاهات الصمامات تقليل الضغط مع وظيفة تخفيف الضغط للدائرة الثانوية. يتم استخدامها لتقليل ضغط النظام.

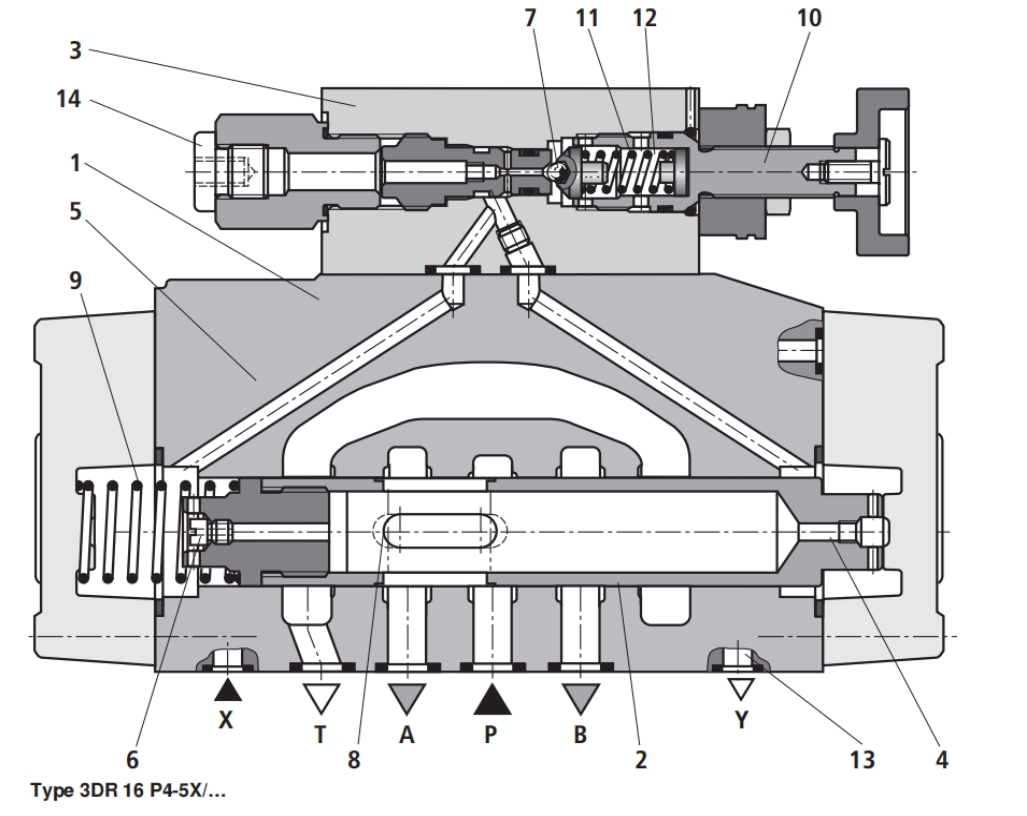

يتكون صمام الحد من الضغط بشكل أساسي من الصمام الرئيسي (1) مع التخزين المؤقت للتحكم (2) وصمام التحكم التجريبي (3) مع عنصر ضبط الضغط (10).
في موضع البداية ، يكون الصمام مفتوحًا. يمكن أن يتدفق السائل الهيدروليكي من القناة P إلى القناة A دون أي قيود.
يتم تطبيق الضغط في القناة A عبر التجويف (4) إلى منطقة التخزين المؤقت المقابل لركوب الضغط (9). في الوقت نفسه ، يتم تطبيق الضغط عبر الفتحة (6) على الجانب المحمّل بنابض من التخزين المؤقت (2) وعبر القناة (5) إلى الكرة (7) في صمام التحكم التجريبي (3).
اعتمادًا على وضع ضغط الضغط (11) ، يتراكم الضغط في أعلى الكرة (7) وفي القناة (5) ويحمل التحكم في التخزين المؤقت (2) في الموضع المفتوح. يتدفق السائل الهيدروليكي من القناة P عبر بكرة التحكم (2) إلى القناة A حتى يتراكم الضغط في القناة A ، والتي تصل إلى قيمة أعلى من قيمة الضغط المحددة على نابض الضغط (11) ورفع الكرة (7).
يتحرك التحكم في التخزين المؤقت (2) إلى الوضع المغلق.
توازن.
عندما يزداد الضغط في القناة A بسبب القوى الخارجية التي تعمل على المحرك ، يتم دفع التخزين المؤقت للسيطرة (2) ضد ربيع الضغط (9). هذا يفتح اتصال بين القناة T والقناة A عبر أرض التحكم (8) على التخزين المؤقت للتحكم (2). تضمن كمية السائل الهيدروليكي الذي تم تفريغه إلى الخزان أن الضغط لن يزداد.
يتم استنزاف الزيت التجريبي دائمًا خارجيًا من غرفة الربيع (12) عبر الخط التجريبي (13) في المنفذ Y. يجب أن يتم إرجاعه دائمًا عند ضغط الصفر إلى الخزان.
يسمح منفذ مقياس الضغط (14) بتقليل الضغط في القناة A.
